Водоснабжение в частном загородном доме или на даче, это уже не роскошь, а необходимость. Иначе придется достижениям прогресса типа стиральной машинки, душевой кабинки, устройствам автоматического полива и т.п. пылиться на полке, пока владельцы дома будут по старинке носить воду ведрами. Даже те, кто подключен к центральной системе водоснабжения могут испытывать потребность в дополнительном источнике. Малый напор воды, неудовлетворительное качество воды, перебои в поставке и другие факторы могут существенно повлиять на комфортное проживание в коттедже.
Согласитесь, малоприятная перспектива для современного человека. А если вы читаете эту статью, значит вопрос, как сделать автономное водоснабжение из скважины в частном доме, стал ребром.
Устройство водоснабжения частного дома из скважины состоит из трех ключевых элементов (этапов):
- источник воды;
- разводка;
- канализация.
Чтобы все составляющие системы водоснабжения работали как положено, нужно знать, как правильно сделать работу по реализации каждой из них.
1. Источник воды – бурение и устройство скважины
Есть много доводов в пользу копания колодца или бурения скважины в качестве получения источника воды. Это тема подробно описана , где приведены сравнительные характеристики и особенности каждого из вариантов. Здесь же мы рассмотрим, как устроена система водоснабжения дома из скважины.
Выделяют два вида скважин:
- Скважина на песок . Позволяет получить воду из жилы, которая располагается на относительно небольшой глубине (до 40 м.). Вода имеет меньшую жесткость, но может содержать различные примеси. Кроме того, такая скважина нуждается в постоянном прокачивании. Срок эксплуатации скважины – 5-15 лет.
- Скважина на известняк (артезианская скважина). Дно скважины может находиться на глубине от 50 до 230 м. Вода в скважине проходит через плотный слой почвы, глины, камня и является более чистой. Однако в ней может содержаться большое число разных солей. Срок службы скважины превышает 50 лет.
Совет. Прежде чем выбрать вид скважины посоветуйтесь с соседями, узнайте, на какой глубине у них находится вода или запросите данные гидрогеологических исследований. Кроме того, финансовая сторона вопроса также должна быть изучена. Принимайте в расчет не только сумму первоначальных вложений, но и эксплуатационные расходы, потребность домохозяйства в воде и дебет самой скважины.
Стоит отметить, что система водоснабжения частного дома из скважины практически не отличается от того, на какой глубине проходит водоносная жила. Это важно, только при выборе насоса, но на этом остановимся более подробно.
Как вы понимаете, только бурение скважины не решает проблему . Нужно разработать и реализовать сложную систему подачи воды от скважины до пользователя (водопровод).
2. Поиск воды для скважины на участке
Примерно четверть пользователей жалуются на то, что бурение не привело к желаемому результату. Т.е., после того как бур углубился на 30-ти метровую глубину вода, пригодная для употребления с точки зрения качества или количества так не появилась.
Чтобы не пополнить число тех, кто выбросил деньги на ветер, нужно ответственно подойти к поиску воды. Ведь чтобы снизить расходы на бурение нужно, чтобы водоносный слой залегал максимально близко к поверхности.
Способы определить наличие воды:
- Биологические признаки. Растения могут показать на какой глубине залегает вода. Так, например, рогоза растет там, где вода находится не глубже 1 м. от поверхности, полынь – до 7 м., люцерна желтая до 15 м;
- роса. Чем ближе вода к поверхности, тем больше росы будет на растениях в этом месте;
- силикагель. Его нужно завернуть в ткань и закопать на глубину до 1 м. Через сутки посмотреть, сколько влаги он вобрал. Чем больше, тем ближе вода;
- лозоходство. Рамка из лозы и проволоки тоже дает весьма точные результаты и является самым популярным среди пользователей способом определить глубину залегания водоносной жилы;
- пробное бурение. Дает 100% результат, но требует больших затрат.
Индивидуальная скважина – это чаще всего единственная возможность обеспечить дом чистой водой. Состав и свойства воды, добываемой из-под земли, никогда не бывают заранее известны. О том, какую нагрузку будут испытывать приборы и какое дополнительное оборудование придется устанавливать, хозяева узнают уже после запуска. Водоснабжение частного дома из скважины, схема которого напоминает классический централизованный водопровод в миниатюре, должно быть тщательно продумано с момента забора воды.
Оборудование: вид сверху
Перед тем, как разрабатывать схему водоснабжения, закупать оборудование и монтировать его, необходимо учесть несколько критически важных параметров:
- дебит скважины, то есть ее производительность, не должна быть менее двух кубометров в час, это минимальное значение для большинства насосов;
- возраст – не менее 7 месяцев, более «молодые» должны пройти естественный процесс «созревания», в водоносном горизонте должен намыться естественный фильтр;
- состав и характеристики воды – жесткость, количество и характер примесей, органолептические характеристики.
Производительность скважины
Забор воды производится с различных горизонтов – от 3 до 150 метров. Глубина зависит от местности и характера грунтов. Разведка вод – процесс крайне сложный, поэтому до непосредственного бурения сложно понять, на какой глубине будет найдена вода и какового она будет качества. Вот несколько примеров:
- Грунтовая вода может встречаться на глубине от 3 метров и ниже. Она легко извлекается, однако дебит не велик из-за того, что нет естественного напора. Запасы могут быть значительными, а могут иссякнуть через пару лет. Качество воды удовлетворительное, для таких глубин характерно ухудшение органолептических показателей в период половодья или продолжительных ливней.
- Межпластовые воды – это водоносные горизонты, которые расположены ниже грунтовых вод, между слоями глины или в трещинах скальных пород. Они могут иметь повышенную минерализацию. Дебит высокий, в 90% случаев для бытовых нужд забирают именно межпластовую воду.
- Артезианский источник – это вода из скальных слоев, которая при открытии бьет фонтаном. Возможно обнаружение на глубине от 100 метров, но это случается редко из-за особенностей используемого бурового оборудования, которое не способно преодолеть скальные слои.
Особенности подачи
С какой бы глубины не поступала вода, всегда требуется усиление напора. Трубы, арматура, бытовые приборы рассчитаны на определенный напор воды. Если он будет меньше необходимого, на всех внутренних поверхностях станут задерживаться отложения. В быту это будет заметно по таким признакам, как появление ржавых отложений на сетчатых фильтрах, гнилостный запах из стиральной и посудомоечной машины. Малый напор грозит застоями в канализации.
Используемые насосы всех типов рассчитаны на работу при плюсовых температурах. Замерзания воды допускать нельзя, поэтому придется основательно утеплить как саму скважину, так и кессон и трубы, ведущие к дому.
Элементы системы
Автономный домашний водопровод – это полноценная инженерная система, элементы которой взаимосвязаны между собой и должны подбираться в комплексе.
Насосное оборудование
Схема системы водоснабжения частного дома из скважины предполагает обязательное использование насоса, который выбирается исходя из следующих параметров:
- Суммарное потребление – показатель, который рассчитывается исходя из количества пользователей, типа и мощности бытовой техники. Воду на участке всегда используют для полива, этот отбор является сезонным, но должен быть учтен при .
- Тип скважины и ее конфигурация влияет на выбор оборудования. Для открытых подойдут насосные станции или , для глубоких придется приобрести специальный агрегат.
- Климатические условия. В суровых условиях исключено использование поверхностных силовых установок, так как оставлять их на зиму на улице нельзя из-за риска промерзания. В таких случаях применяют комплексные станции, смонтированные в доме, или скважинные насосы, заглубленные на пару метров ниже уровня промерзания почв.
Статья по теме:

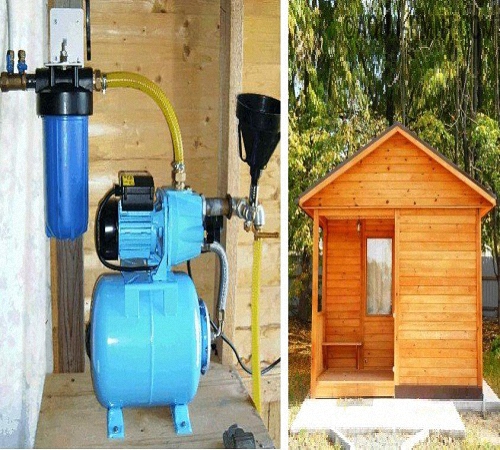

Если Вы не хотите размещать станцию в доме, то лучше всего для этого подойдет кессон. В отдельной публикации мы расскажем об их видах, ценах и правилах монтажа.
При организации водоснабжения частного дома из скважины схема может быть любой, а используемое оборудование может быть комплексное или погружное. Погружные насосы – это компактные агрегаты, имеющие цилиндрическую форму, которая позволяет размещать их в тесном пространстве. – это установка, состоящая из силового блока, блока управления и гидроаккумулятора.
Калькулятор расчета производительности скважинного насоса
Эффективность работы автономного водоснабжения частного дома зависит от типа скважины и схемы водоснабжения. Производительность, ресурс, выбор оборудования, оптимальные режимы работы, качество воды — всё это взаимосвязано. В этой статье речь пойдёт о типовой схеме водоснабжения дома из скважины и возможных вариантах её построения.

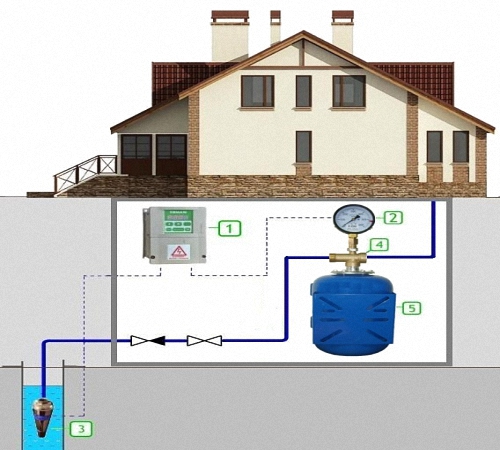

Типовая схема водоснабжения от скважины
Типовая система водоснабжения от скважины состоит из следующих элементов:
- Скважина — это система труб, которая выполняет несколько функций. Внешняя, обсадная, труба препятствует обрушению стенок и защищает от попадания верховодки. В водоносном слое обсадная труба имеет перфорацию, оплетённую галунной металлической сеткой. Эта часть служит для забора воды и фильтрации крупных взвешенных частиц. Внутренняя труба из пищевого пластика предназначена для транспортировки воды из водоносного слоя.
- Насос отвечает за доставку воды до оголовка скважины и наполнение накопительной ёмкости. В зависимости от типа и глубины скважины насос может быть погружным или поверхностным. Погружной насос находится в воде и закреплён тросом к оголовку скважины. Поверхностный насос устанавливают в кессоне.
- Кессон — это специальное сооружение, заглубленное в земле таким образом, чтобы оголовок скважины находился ниже уровня промерзания грунта. Сюда же подводят трубы внешней части водоснабжения и кабель электропитания насоса. Здесь также могут быть расположены запорная арматура, элементы защиты и автоматики, накопительная ёмкость.
- Накопительная ёмкость (или гидроаккумулятор) служит для создания « оперативного» запаса воды и оптимизации работы насоса.
- Насосная станция формирует стабильный напор во внутреннем водопроводе.
- Система водоподготовки отвечает за фильтрацию воды. В зависимости от назначения степень очистки может быть разной для каждой точки подключения.

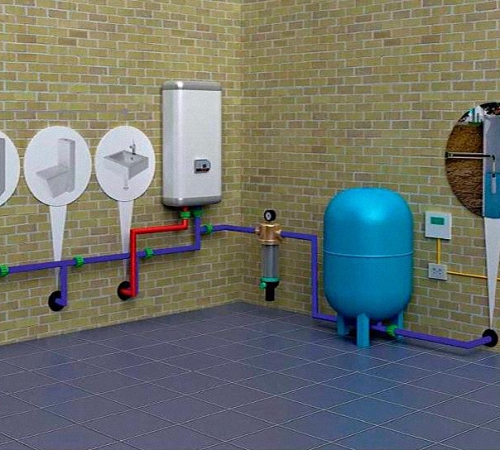

- Внутренняя система водоснабжения выполняет функцию доставки воды к каждой точке потребления.
Типы скважины и выбор насоса
Для автономного водоснабжения используют два типа скважин: «на песок» и «на известь» . В первом случае бурение проводят до водоносного горизонта из крупного песка, во втором — до водоносных пористых известняковых пластов. В каждой местности есть свои особенности по залеганию таких пластов, но общее то, что глубина бурения на песок гораздо меньше и обычно находится в пределах 15-35 м.
1. Скважина на известняк. 2. Скважина на песок. 3. Абиссинский колодец
Скважины на песок пробурить легче, но у них невысокая производительность, а при длительных перерывах в работе (например, сезонное проживание) возникает угроза заиливания галунного фильтра.
Скважины на известь имеют высокую производительность — есть пласты, способные обеспечить водой целый посёлок. Но глубина бурения может достигать 200 м, что влечёт удорожание самих работ и стоимости оборудования.
« Сердце» любой автономной системы водоснабжения — это насос. И скважина на песок, и скважина на известь работают с погружными насосами. Насос выбирают в зависимости от глубины скважины и требуемой производительности системы, а это напрямую влияет на его цену.
Выпускается множество различных моделей скважинных насосов и среди них предстоит выбрать оптимальный вариант по техническим характеристикам и габаритам
Есть ещё один тип скважины — абиссинский колодец . Отличие в том, что скважину не бурят, а прокалывают. « Рабочий» нижний участок трубы имеет заострённый наконечник, которым буквально пробивают грунт до водоносного слоя. Так же как и для скважины на песок, этот отрезок трубы имеет перфорацию, закрытую галунным сетчатым фильтром, а чтобы во время прокола фильтр держался на месте, диаметр у наконечника больше, чем у трубы. Сама труба выполняет одновременно две функции — обсадка и транспортировка воды.
Изначально абиссинский колодец задумывался для работы с ручной помпой. Сейчас для водоснабжения частных домов из абиссинского колодца используют поверхностные насосы, которые с учётом глубины кессона могут работать со скважинами до 10 метров (и то при условии, что диаметр трубы не будет больше 1,5 дюйма). К достоинствам этого типа скважины относятся:
- простота изготовления (при условии, что на участке нет выхода скальных пород);
- возможность обустройства оголовка не в кессоне, а в подвале (под домом, гаражом, хозпостройкой);
- невысокая цена насосов.
Недостатки:
- небольшой срок службы;
- низкая производительность;
- неудовлетворительное качество воды в регионах с плохой экологией.
Для чего нужен кессон
Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.
1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины
Кессоны можно изготовить самому из кирпича или бетона (по типу ленточного монолитного фундамента). Но есть достаточно предложений по продаже готовых форм из металла или пластика, с герметично закрывающейся крышкой, лестницей, отверстиями для оголовка скважины и подвода инженерных коммуникаций.
Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного « погреба» , в котором достаточно места даже для накопительной ёмкости.
Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте
Накопительная ёмкость — назначение и варианты размещения
Если не считать стоимость самой скважины, то насос самый дорогой элемент системы автономного водоснабжения. По сути, это электродвигатель, а для него самый « экстремальный» режим — это пуск. Частые остановки и запуски приводят к снижению ресурса.
Чтобы уменьшить количество срабатываний и не включать насос при каждом открывании крана, используют накопительную ёмкость. Она аккумулирует «оперативный» запас воды, а автоматика включает насос при снижении уровня до минимальной отметки и отключает при достижении максимальной. Для этого нужен поплавковый датчик (настроенный на два уровня) или датчик давления, который будет управлять запуском насоса. Причём управление может быть построено по принципу частотно-регулируемого электропривода, с плавным пуском и остановкой асинхронного электродвигателя.
Есть два варианта размещения гидроаккумулятора: на одном уровне с оголовком скважины и на чердаке или мансарде дома (если они утеплены и отапливаются).
Схема расположения аккумулирующей ёмкости на одном уровне с оголовком скважины. 1. Кессон. 2. Скважина. 3. Аккумулирующая ёмкость. 4. Внешний водопровод, прокладывается ниже уровня промерзания. 5. Насосная станция. 6. Внутренний водопровод
Схема расположения аккумулирующей ёмкости на чердаке. 1. Кессон. 2. Скважина. 3. Внутренний водопровод. 4. Аккумулирующая ёмкость. 5. Внутренняя разводка водопровода
В первом случае для подачи воды потребителям необходим ещё один насос, а точнее, насосная станция , которая включается при открывании крана и снижении давления в трубе (в схеме управления стоит обратный клапан и реле давления). Давление в такой системе стабильно высокое, но работа внутреннего водопровода будет зависеть от электросети.
Во втором случае подача воды к точкам проходит «самотёком», но воду от оголовка надо будет поднять ещё на несколько метров, а это дополнительная нагрузка на погружной насос. К тому же давление в системе будет невысоким и зависеть от уровня воды в ёмкости.
Система водоподготовки
Вода из скважины нуждается в очистке. Она начинается уже на стадии забора воды, так как твёрдые взвешенные частицы плохо воздействуют на работу насоса. В дальнейшем, чтобы довести качество воды до требуемого, необходима целая система водоподготовки .
Комплекс водоподготовки. 1. Фильтр грубой очистки. 2. Аэратор. 3. Фильтр обезжелезиватель. 4. Фильтр умягчения. 5. Бак регенерации с солевым концентратом. 6. Фильтр тонкой очистки. 7. Ультрафиолетовый обеззараживатель. 8. Компрессор. 9. Кран линии байпасс
Первый фильтр грубой очистки ставят перед накопительной ёмкостью. Он снижает нагрузку на насосную станцию. Но после него воду можно использовать только для полива. А для работы бойлера, системы отопления, посудомоечной машины и для личной гигиены вода должна по качеству соответствовать питьевой — мелкие взвешенные частицы и соли приводят к отложению в виде осадков и накипи, а это приведёт к выходу из строя оборудования.
Конкретную конфигурацию системы очистки можно построить только на основании лабораторного анализа воды. В качестве наиболее распространённых компонентов водоочистки можно назвать:
- фильтр тонкой очистки от механических примесей;
- умягчитель воды (снижает карбонатную и некарбонатную жёсткость);
- очищение от ионов железа;
- хлорирование или ультрафиолетовая стерилизация, ещё один фильтр тонкой очистки (угольный или на основе мелкозернистого песка);
- снижение кислотности.
В качестве отдельной опции в системе водоподготовки могут устанавливать фильтр обратного осмоса для получения питьевой воды высшего качества. Именно после него вода лучше всего подходит для готовки и напитков.
Внутренний водопровод частного дома
Внутренняя разводка водопровода в частном доме, в принципе, не отличается от стандартов городской квартиры.
Схема водопровода в частном доме со скважиной. 1. Скважина. 2. Аккумулирующая ёмкость. 3. Насосная станция. 4. Водоподготовка. 5. Контур ГВС. 6. Внутренний водопровод с коллекторной разводкой. 7. Блок очистки обратного осмоса
Если накопительная ёмкость стоит сверху, то используют верхнюю разводку без подкачки воды.
При размещении гидроаккумулятора в кессоне или подвале используют нижнюю разводку с подкачкой воды.
Главное преимущество частного дома — это возможность использования коллекторной, а не последовательной разводки. В этом случае к каждому потребителю ведут отдельную трубу, а не делают отвод от общей с помощью тройника. И тогда напор (давление) воды в точке потребления не будет зависеть от пользования водой остальными потребителями до этой точки — сказываться будет только расстояние от насосной станции и разница в уровне.
Не всегда есть возможность подключиться к централизованному водопроводу, поэтому бесперебойную подачу воды реально организовать путем использования скважины. Как и где пробурить скважину, это отдельный разговор. Осуществить это можно собственноручно или пригласить специалистов со специальным оборудованием.
Благодаря грамотно продуманной схеме подачи воды для частного дома из скважины, можно обеспечить бесперебойную передачу чистой воды для бытовых нужд. Глубина скважины зависит от многих обстоятельств и варьируется в каждом конкретном случае. В идеале скважина должна обеспечивать проживающих в доме в полном объеме водой для приготовления пищи, питья, идти на бытовые нужды, служить источником полива растений. Если нет возможности покрывать все нужды с помощью использования скважины, можно использовать колодец для полива растений, наполнения душа, а скважину для питья, бытовых проблем в пределах жилища.
Подробная инструкция по установке системы
Весь рабочий процесс по установке системы можно разделить на три этапа:
- рассчитать и приобрести материалы;
- подготовить и смонтировать внешнюю часть системы;
- проложить внутреннюю часть системы.
Есть три варианта подачи воды:

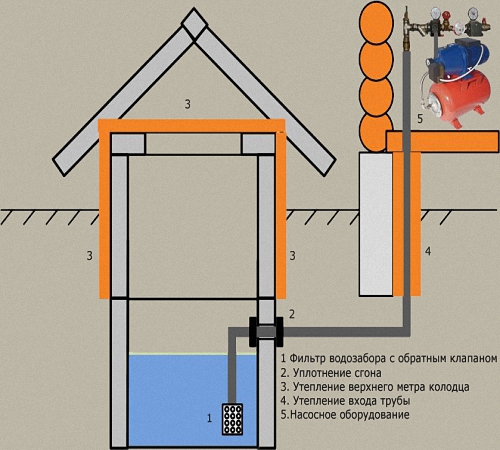

- забор из колодца - в данном случае устанавливается насосная станция, подающая воду в дом;
- забор из скважины - насос получает воду напрямую из источника и не создавая особого шума подает в дом, применяются простые комплектующие, которые легко купить в любом строительном магазине в отделе сантехники;
- подключение к центральному водоводу - самый легкий, но не всегда достижимый способ, поэтому в нашем случае этот вариант даже не будем рассматривать.
Схема водоснабжения из скважины составляется индивидуально в каждом конкретном случае. План размещения зависит от места расположения потребителей воды.
Для монтирования и установки системы понадобятся такие инструменты и оборудование:
- насос - выбирается индивидуально, с учетом особенностей и характеристики скважины;
- труба низкого давления - необходима для наружного монтирования системы, в зависимости от расстояний применяют различный диаметр трубы, необходимо проконсультироваться со специалистом, но расчет делают так -если до скважину расстояние менее тридцати метров - диаметр трубы двадцать пять миллиметров если скважина дальше, чем тридцать метров - диаметр тридцать два миллиметра;
- фитинги - количество и конфигурация зависят от проекта;
- армированная полипропиленовая труба;
- распределительный коллектор - система для поддержания одинакового давления по всей системе;
- фитинг для полипропиленовых труб - также рассчитывается согласно проекта;
- крепежные системы - специальные клипсы.
Инструменты для установки системы следует подготовить согласно списка:
- специальный сварочный аппарат для полипропиленовых труб;
- для разрезания труб под прямым углом;
- острый нож;
- обезжиривающий состав для обработки труб.
Могут понадобиться и другие инструменты, но подготавливать их специально не нужно, они найдутся в хозяйстве любого хозяина.
Производительность скважины
Скважина, как и любое гидротехническое устройство, обладает индивидуальными характеристиками. Основными характеристиками есть:
- диаметр сооружения;
- глубина;
- производительность;
- тип (песчаная или известняковая).
Основной показатель производительности скважины является ее дебет. Дебет гидротехнического сооружения, в данном случае скважины, это максимально возможный объем воды, который возможно получить из источника за единицу времени. Вода из слоя водоноса накапливается в обсадной трубе и уже оттуда выкачивается. Когда она выкачивается полностью, происходит естественное восполнение путем наполнения из водоносного слоя. Вот эта скорость наполнения и будет дебетом скважины. Если наполнение медленное - дебет скважины низкий, при условии, что уровень воды увеличивается быстро - дебет скважины высокий. При установке насосов в скважинах на обильных водоводных слоях, вода никогда е заканчивается, а лишь снижается уровень до каких - то единиц. Это происходит при очень высоком дебете скважины.
Расчет производительности источника воды очень важен для сопоставления мощности с потребностями.
Самым высоким дебетом обладают артезианские скважины. Они могут покрыть нужды небольшого коттеджного поселения или технического предприятия. Производительность артезианской скважины достигает пятидесяти литров в минуты, это очень высокие показатели. Объясняется высокая производительность прохождением водоносного слоя по известняковому слою и низкой гидравлической сопротивляемостью воды. Срок эксплуатации данного вида скважины - до шестидесяти лет.
Со временем дебет источника воды может значительно снизиться, это происходит по таким причинам:
- фильтр или труба засоряются;
- фильтровальная система портится.
В случае такого нарушения в работе, принимается решение о ремонте, чистке или замене комплектующих.
Недостаточное количество воды в самом начале эксплуатации скважины может быть по таким причинам:
- скважина пробурена на недостаточную глубину;
- водоносный слой изначально был бедным и не способен обеспечивать требуемым количеством воды.
При недостаточной глубине скважины вариант с углублением дает идеальный результат. А если причина нехватки воды в бедности слоя, то скважину «раскачивают».
Особенности подачи воды из скважины
Известны два основных варианта подачи воды из скважины:
- автоматическая насосная станция;
- использование погружного насоса.
Автоматическая насосная станция используется в тех случаях, когда скважина недостаточно глубокая, а уровень воды достаточный для установки станции. При помощи ресивера происходит накопление воды, которая расходуясь, сразу же обновляется на новый запас.
Погружной насос накачивает воду в ресивер большого объема, который устанавливается в хозяйственных постройках дома. Принцип работы напоминает работу водонапорной башни.
Суточный водозабор отличается неравномерностью, и система накопления воды и сохранения ее по принципу водонапорной башни является часто применяемым способом. Водонапорная башня для подачи воды из скважины служит альтернативой для защиты насосов, которые быстрее выходят из строя при условии рваного режима подачи воды, при коротком расстоянии водопровода. Накопительная емкость помогает всегда оставаться с водой.
Установить самостоятельно оборудование для водоподачу из скважины возможно при минимальном знании основ инженерных сантехнических работ.
Элементы системы подачи воды из источника:
- насосная станция;
- обратный клапан;
- гидроаккумулятор;
- система автоматики управления насосом;
- фильтровальное оборудование;
- водонагреватель;
- смеситель.
Насосное оборудование для забора воды из скважины
Подойти к вопросу выбора оборудования для подачи воды необходимо подойти ответственно: там, где нет централизованного водоснабжения именно от правильного выбора насоса зависит водоснабжение жилища. Чаще всего, это небольшой по размеру прибор, который можно разместить на любом размере участка. Выбирая технику, учитывайте такие важные моменты:
- технические способности прибора;
- содержание в воде абразивов;
- способность прибора качать воду, в которой присутствует песок.
При поверхностном залегании воды, можно использовать поверхностный насос, глубина погружения до семи метров. При глубине скважины от восьми метров, рекомендуется устанавливать погружной насос, он приспособлен забирать воду из больших глубин, до восьмидесяти метров.
Калькулятор расчета производительности скважинного насоса
Главным параметром оборудования является напор. Но не менее важным является и расход скважины. Без помощи профессионала подобрать насос сложно. Рассчитывается мощность насоса так: среднестатистически расход на одного члена семьи берется один куб воды, умножается на количество членов семьи.
Путем сложных расчетов, мы выяснили, что семейство, состоящее из трех человек тратит в сутки пять кубических метров воды. После этого рассчитываем максимально возможный напор насоса для конкретного жилища: к высоте дома прибавляем шесть и умножаем на единицу и пятнадцать сотых. Необходимо прибавить расстояние воды до поверхности в метрах. Получили число. Так рассчитали мощность. Если сложно самостоятельно осуществить расчеты, в интернете представлено большое количество калькуляторов онлайн для определения мощности насоса. Можно воспользоваться предложенной помощью и узнать показатели. Главное, указать такие сведения:
- глубина источника воды;
- зеркало воды;
- метраж участка;
- количество проживающих;
- установленные источники расхода воды (унитаз, раковина, ванна, стиральная машинка и т.д.).
Калькулятор расчета производительности насосной станции в системе с гидроаккумулятором
Для расчета этих параметров необходимо знать основные характеристики насоса и места установки:
- расстояние в метрах от зеркала воды до места установки самого последнего смесителя в помещении, при чем обязательно учитываются сезонные колебания, когда уровень воды может опуститься, от точности подсчета расстояния напрямую зависит расчет;
- горизонтальное расстояние от колодца до самого дальнего источника потребления воды, расчет идет согласно маршруту прокладки труб и хотя вымерять это расстояние непросто, нужно постараться точно рассчитать, с минимальной погрешностью;
- расстояние от воды до места установки насосной станции;
- диаметр труб, чаще всего это пластиковые трубы;
- рассчитать количество комплектующих.
Для расчета производительности станции можно на сайте в интернете заполнить колонки и получить конечный результат:
- разница высоты между размещением насоса и местом установки гидроаккумулятора;
- материалы и диаметр труб;
- длина горизонтального участка;
- давление.
Производятся онлайн подсчеты напора скважинного насоса.
Трубопровод для подачи воды из скважины
Установка трубопровода для подачи воды из скважины - важный процесс, который является заключительным этапом в организации водоснабжения. Это позволит:
- пользоваться водой без привязки к централизованному водоводу, отключений и ремонтов системы;
- невысокая стоимость;
Необходимы дополнительные приспособления и вспомогательные устройства, помогающие продлить срок службы системы и улучшить качество работы и долговечность:
- обсадная труба;
- оголовок - защитная самодельная система для защиты обсадной трубы от мусора и посторонних веществ;
- нержавеющий трос - к концу троса крепится насос, поднимается и опускается с его помощью;
- силовой кабель - питает прибор;
- погружной насос - устройство для выкачивания воды.
Фильтры для подачи воды из скважины
Какой бы идеальной ни была вода в глубинном колодце, там всегда присутствуют примеси и посторонние составы. Это сказывается на работе насоса и может стать причиной его выхода из строя. Но главное - это может причинить вред здоровью человека и стать причиной болезней. Мнение, что вода из больших глубин чистая - не всегда соответствует действительности. Поэтому фильтры следует устанавливать на станциях, расположенных на любой глубине.
Можно выделить два варианта фильтров:
- механической очистки;
- химической очистки.
Фильтр в виде сетки задерживает примеси, нерастворимые в воде, если их нет, можно обойтись без применения фильтрующих систем. В таких случаях установка фильтра не является обязательной: в артезианских скважинах и в слоях гальки или плотного известняка.
Что касается химической фильтрации, то применяются такие виды фильтров:
- ионообменные фильтры;
- мембранные фильтры;
- фильтры железа;
- обеззараживатели.
Вариант фильтра зависит от качества и состава воды, возможно, в некоторых случаях достаточно установки сеточного фильтра, а где -то не обойтись от обеззараживателя. Нужно знать о природной воде и уходе за системой, чтобы потребление воды было безопасным, а система долгое время не выходила из строя.
Водоснабжение частного дома из скважины видео
Перед разработкой схемы водоснабжения и закупкой необходимого оборудования, следует тщательно продумать некоторые моменты:
- Чтобы наладить бесперебойную подачу воды, необходимо учесть производительность скважины, показатели для большинства насосных станций не должны быть меньше двух кубов воды за час.
- Скважина должна быть не свежепробуренная, в водоносном слое должен установиться естественный фильтр, скважина должна «застареть», все процессы должны устояться, то есть в идеале устанавливается система в скважину, которая не моложе семи месяцев.
- Нужно проанализировать химический состав воды и ее характеристики.
Сделать самостоятельно водоснабжение частного дома из скважины реально своими силами. Для этого необходимо теоретически изучить вопрос и может воспользоваться советами опытных знакомых.
Наружная часть установки - прокладка частей системы:
- Следует выкопать траншею - глубина рва должна быть ниже уровня промерзания грунта, если сделать это невозможно или предугадать, труба укладывается в специальном утеплителе.
- Трубу следует подключить к насосу с помощью фитинга, предназначенного для этих целей.
- Трубы укладываются в подготовленный ров.
- Труба вводится в дом, специалисты рекомендуют обязательно утеплить фрагмент, идущий вдоль фундамента вверх, это самая критическая точка, в которой может замерзать вода при низких температурах.
Больше информации можно получить из видео, там подробно рассказано о данном этапе установки водоснабжения частного дома из скважины. Там детально рассказано об монтажных схемах подачи воды из скважины. Советы опытных мастеров помогут самостоятельно справиться с задачей.
Как функционирует автономная система водоснабжения, особенности выбора и установки посмотрите в видео, там подробно рассказано о нюансах и основных принципах работы насосной системы для водоснабжения частного дома из скважины.
Если центрального водопровода нет или имеющийся работает с постоянными перебоями, то приходится задумываться об автономной системе обеспечения жилья питьевой водой. Устроить подобное водоснабжение частного дома из скважины на приусадебном участке несложно. Однако выбирать насос и место под бурение, а также монтировать трубы надо грамотно. В этом вопросе есть масса строительных и монтажных нюансов, упускать из виду которые нельзя никак.
О скважинах
Существует три основных разновидности водозаборных скважин:
Абиссинская («забивная игла») с дебетом около 0,5 кубов/час;
«На песок» с водоотдачей до 1,5 кубов/час;
Артезианская («на известняк») с выходом воды от 3 кубов/час.
Первые два варианта рассчитаны на бурение до первого водоносного слоя. Их выбирают для обустройства при относительно неглубоком залегании воды (до 20–30 метров от поверхности). Чтобы их пробурить для личных нужд возле своего дома, необходимо лишь пригласить соответствующих специалистов с ручным или автоматическим буровым оборудованием. Ничего согласовывать с госорганами здесь не требуется – бури дырку в земле и вставляй туда обсадную трубу с насосом внутри.
Артезианская скважина более сложна в устройстве. Она забуривается на глубины в 70–120 метров до известковых водоносных слоев. А для этого требуется тяжелая техника. Система автономного водоснабжения загородного дома на ее основе создается только в крайнем случае, когда вода залегает на участке очень глубоко.
Для семьи в 2–4 человека вполне хватит абиссинского либо «на песок» варианта. Но если водопровод будет использоваться большим количеством людей, то без артезианского аналога не обойтись. Причем здесь придется готовить сначала проект, а после и ставить такую глубинную скважину для частного дома на учет. Плюс по стоимости буровых работ водозаборная конструкция «на известняк» получается далеко недешевой.
Трубопровод в дом
Устройство водоснабжения из скважины подразумевает уличную прокладку трубопровода подачи воды от кессона до дома. Собирается такой водовод из стальных либо пластиковых трубных изделий. По типовой схеме он укладывается в земле на глубине ниже точки промерзания почвы.
Если грунт на участке по зиме промерзает ниже 1–1,5 метров, то водопроводную трубу от скважины до ввода в коттедж лучше проложить поверху или с небольшим заглублением. Однако выполнять систему водоснабжения подобным образом разрешается только при должном утеплении трубопровода. Причем теплоизоляционный материал следует выбирать максимально устойчивый к влаге. В земле утеплитель неизбежно намокнет и промерзнет, заморозив при этом и водовод.
Насос водоснабжения
Чтобы обеспечить подачу воды из скважины в дом, требуется гидронасос. Сама она из земли бить фонтаном не станет. В целом, система состоит из внешнего и внутридомового трубопроводов, гидроаккумулятора, насосного оборудования и автоматики для управления последним. Это не керамоблок или кирпич, которые положил на раствор и все готово. Здесь все гораздо сложнее.
Варианты насосов
При выборе для рассматриваемой системы водоснабжения насоса необходимо учесть:
Высоту от земли до самой верхней водорозетки в коттедже;
Глубину скважины и ее удаленность от жилища;
Общий требуемый расход воды в кубометрах / час;
Ширину обсадной трубы.
Чаще всего для организации скважной водоподачи в частный малоэтажный дом насос выбирается погружной. В сравнении с поверхностным аналогом он надежней в работе, менее шумен и меньше подвержен воздействию перепадов температуры воздуха на улице.
Кессон
Чтобы защитить оголовок скважины и поверхностный насос рядом от замерзания и осадков, сверху нее рекомендуется оборудовать кессон. Это герметичная конструкция из пластика, бетона или кирпича. По форме она напоминает небольшой колодец до двух метров глубиной с плотно закрывающейся крышкой. При этом днище должно находиться в грунте ниже уровня его промерзания.
Пластиковый вариант приобретается уже в готовом виде в магазине. А бетонную или кирпичную конструкцию можно выполнить и своими руками. По размерам данное сооружение в системе автономного водоснабжения частного дома делается таким, чтобы внутрь него мог спуститься человек для обслуживания установленного там оборудования. Для его наружной отделки можно использовать недорогие фасадные панели , керамогранит и даже кровельный профнастил .
Если коттедж построен в теплом регионе, а насос выбран погружной, то от кессона можно отказаться. Труба водопровода в этом случае вряд ли перемерзнет. Во всех остальных ситуациях дополнительная защита скважине и насосному оборудованию не помешает. Это при выборе вида фундаментного основания для здания необходимо взвесить множественные плюсы и минусы свайно-ростверкового фундамента и иных его аналогов. С кессоном все гораздо проще. Он нужен практически всегда.
Насосные станции и системы фильтров водопровода
Простейшая автономная система – это скважина, погружной насос и трубопровод с подключенной сантехникой. Однако чтобы подача воды была гарантированно бесперебойной, такая схема зачастую дополняется:
Гидроаккумулятором (резервным накопителем, мембранным баком);
Фильтрами;
Обратными клапанами и запорной арматурой;
Манометром и реле давления.
Устанавливаемая автоматика и защита позволяют отказаться от ручного включения / выключения гидронасоса по необходимости, а также обезопасить водопровод со скважиной от гидроударов и иных проблем. Однако дополнительное оборудование увеличивает стоимость всей системы обеспечения жилья водой. Без предварительных и тщательных расчетов здесь обойтись сложно. И доверить их лучше грамотному проектировщику-сантехнику.
Общая схема подачи воды
Чаще всего водоснабжение частного дома с водой из уличной скважины организовывается по следующей общей схеме:
На участке возле коттеджа обустраивается скважина с погружным насосом и кессоном сверху.
Траншейным способом от нее в дом прокладывается водовод под землей.
В здании к этой трубе подключается гидроаккумулятор с поплавком, управляющим скважным насосом.
От накопителя делается отвод с запорным краном и насосной станцией обеспечения подкачки воды в трубопровод ХВС по коттеджу.
При необходимости собирается контур фильтрования и водоподготовки с обводным байпасом.
Делается разводка труб подачи воды до сантехники в ванной, туалете и кухне.
Для горячего водоснабжения отдельно устанавливается бойлер.
Общая схема
Для питья воду из скважины практически во всех регионах России рекомендуется пропускать через фильтры. В одних случаях достаточно грубой очистки от механических примесей, а в других потребуется монтировать системы очищения от железа и снижения жесткости или кислотности. Причем точно определить необходимый набор фильтров получится только по результатам лабораторного анализа.
Если гидроаккумулятор поставить не в кессоне или подвале, а на чердаке, то от подкачивающей насосной станции можно отказаться. При такой верхней разводке вода до сантехнических приборов по водопроводным трубам будет течь самотеком.
По срокам монтажа скважина на приусадебном участке делается за пару дней. Однако прежде чем начинать бурить, необходимо грамотно рассчитать необходимое оборудование и оценить возможности водоносного пласта. В идеале надо предварительно произвести разведывательное бурение. А потом еще и подготовить проект всей системы обеспечения дома водой. Ошибки здесь легко могут привести к загрязнению водоносного горизонта.
