Система тепловых насосов своими руками. Тепловой насос для отопления дома своими руками. Принцип действия – обобщенная схема

Хозяева загородных домов всегда трепетно относились к вопросу горячего водоснабжения и отопления.

Установка газового, электрического или дизельного котла дает возможность отопить загородный дом и снабдить его горячей водой и теплом, но в настоящее время появились альтернативы привычному нам отоплению.

Одна из таких альтернатив – . Это достаточно дорогое удовольствие, но его можно изготовить и своими руками. О том, как это сделать, и поговорим в этой статье.

Принцип работы теплонасоса

Особенность теплонасосов заключается в том, что они работают от природных источников энергии. Чтобы выделить тепловую энергию, насосу не нужно дизельного топлива, электроэнергии или твердого топлива.

В качестве источника энергии используется вода, атмосфера и грунт. Насосы не выделяют тепла, а просто переносят его в строение. При этом используется небольшое количество электроэнергии.

Для того чтобы обеспечить дом теплом, необходимо иметь всего лишь тепловой насос и источник тепла. Принцип работы системы напоминает работу обычного холодильника, только наоборот. В этом случае тепло забирается снаружи и переправляется в дом.

Важный момент: главным элементом в альтернативной системе отопления является именно теплонасос, поэтому к его сооружению нужно подойти очень внимательно.

Насос состоит из следующих элементов:
  • компрессора, который является промежуточным элементом системы;
  • испарителя. В нем происходит передача низкопотенциальной энергии;
  • дроссельного клапана, по которому хладагент (фреон) возвращается в испаритель;
  • конденсатора, где происходит охлаждение фреона и отдача тепловой энергии.

Насос работает по определенному принципу. Это выглядит приблизительно так:

Принцип работы теплонасоса. (Для увеличения нажмите)

  1. Низкопотенциальное тепло, которое выделяется от внешних источников энергии, по трубам передается в испаритель – в первый элемент в конструкции насоса. Тепло передается теплоносителями, которые способны выдерживать низкие температуры и не замерзать при этом.
  2. Здесь тепло передается к хладагенту, который циркулируется по замкнутому контуру системы. В качестве холодильного агента часто используется фреон.
  3. В компрессоре на фреон действует высокое давление, что значительно повышает его температуру.
  4. На следующем этапе хладагент поступает в конденсатор, где происходит передача тепла в контур отопительной системы. В результате тепло уходит в помещение, а фреон, охлаждаясь, возвращается в жидкое состояние.
  5. Через редукционный клапан фреон попадает обратно в испаритель, где процесс повторяется.

Исходя из принципа работы насоса, электроэнергия тратится только на работу компрессора. В результате это и делает тепловой насос самым экономичным способом передачи тепла.

Использование старого холодильника

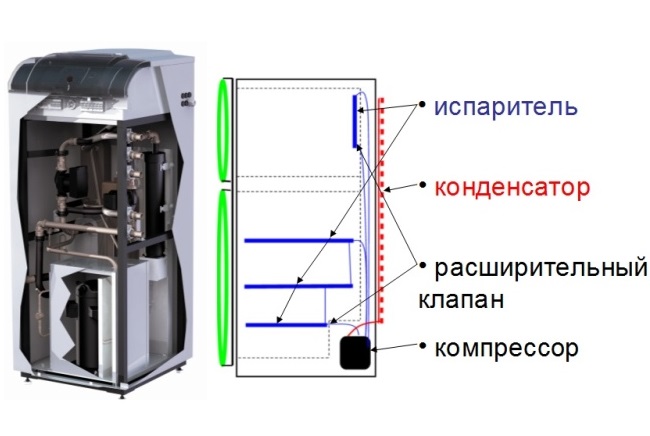

Устройство теплонасоса из холодильника

Итак, чтобы собрать отопительную систему в загородном доме, необходимо иметь тепловой насос.

Сегодня такие агрегаты стоят недешево, это объясняется высокими техническими характеристиками и кропотливой работой по их сборке. Но, при желании собрать теплонасос можно своими руками.

Соорудить простой теплонасос можно из бытового холодильника. Особенность техники заключается в том, что в нем есть два основных компонента теплового насоса – конденсатор и компрессор. Это позволит значительно ускорить сборку теплонасоса своими руками.

Итак, сборка насоса из старого холодильника осуществляется следующим образом:

  1. Сборка конденсатора. Элемент выполняется в виде змеевика. В холодильники он чаще всего устанавливается сзади. Эта всем известная решетка и является конденсатором, с помощью которого происходит отдача тепла хладагентом.
  2. Конденсатор устанавливается в емкость, которая обладает высокой прочностью и способна выдерживать высокие температуры. Чтобы в процессе монтажа не повредить змеевик, эксперты рекомендуют разрезать емкость и установить в нее конденсатор. После этого емкость сваривается.
  3. Далее на емкость крепится компрессор. Изготовить агрегат в домашних условиях практически невозможно. Поэтому лучше взять его со старого холодильника. При этом стоит обратить внимание на то, чтобы он был в исправном состоянии.
  4. В качестве испарителя можно использовать обычную пластиковую бочку.
  5. После того как все элементы системы будут готовы, они соединяются между собой. Для подключения агрегата к отопительной системе используют пластиковые трубы.

Таким образом, можно соорудить тепловой насос из старого бытового холодильника. Если понадобится закачка фреона в систему, то для этого нужно вызвать мастера. Такую работу можно выполнить только с помощью специального оборудования.

Возьмите на заметку: тепловые насосы из холодильника часто используют для обогрева небольших помещений и строений бытового назначения. Это может быть гараж или небольшой сарай.

Также холодильник можно использовать в качестве источника тепла. То есть он будет играть роль радиатора отопительной системы. Нужно просто смонтировать два воздуховода, по которым в технику будет поступать, и отводиться воздух.

Первый канал будет запускать в морозилку воздух, а второй выпускать. При этом происходят физические процессы, которые заставляют конденсатор нагреваться.

Применение кондиционера

Схема теплонасоса из кондиционера

Заключается в том, что по принципу работы он напоминает тепловой насос.

Но, есть некоторые отличия. Прежде всего, стоит отметить температурный режим работы климатической техники. Сплит-системы не желательно использовать при низких температурах.

Чтобы изготовить теплонасос из кондиционера, необходимо провести ряд модификаций и перепланировок:

  1. Первый способ сборки насоса заключается в переделки кондиционера. В этом случае наружный и внутренний блок меняются местами. Во внутреннем блоке находится испаритель, который нужен для передачи низкопотенциального тепла. Во внешнем же блоке установлен конденсатор, который передает тепловую энергию. В качестве теплоносителя системы отопления может использоваться как воздух, так и вода. Во втором случае конденсатор монтируется в специальный резервуар, где будет проводиться передача тепла.
  2. Второй способ заключается в установке в систему четырех ходового переключающего клапана. Выполнить такую работу смогут только профессионалы. Особенно это касается установки теплового зонда.
  3. Третий вариант заключается в полной разборке климатической техники. Детали используются для сборки теплонасоса по обычной схеме: испаритель – компрессор – конденсатор.

К сборке теплового насоса на основе кондиционера стоит подойти очень внимательно и лучше привлечь профессионала. От правильности сборки будет зависеть продуктивность агрегата.

Перед тем как приступать к сборке теплонасоса, стоит задуматься над утеплением дома. Если строение обладает низкими теплоизоляционными свойствами, то эффективность использования насоса и других источников тепла значительно снизиться.

Такие насосы лучше использовать в низкотемпературных системах отопления. В данном случае оптимальным вариантом станет теплый пол. Учитывая все особенности сборки, вполне реально соорудить тепловой насос своими руками.

Смотрите видео, в котором опытный пользователь подробно разъясняет схему использования теплового насоса, сделанного из кондиционера своими руками:

Если отапливать частный дом газом невозможно или слишком дорого, а использовать твердое топливо не удобно, почему бы не извлечь энергию прямо из окружающей среды? Один из самых эффективных вариантов получить необходимые джоули - тепловой насос вода вода. На западе промышленное производство таких агрегатов давно налажено и пользуется высоким спросом. Однако стоимость их довольно высока. Поэтому вопрос о создании теплового насоса своими руками остается весьма актуальным.

Как устроен и работает такой тепловой насос?

Грубо говоря, тепловой насос работает как холодильник, только наоборот. Холодильник выводит часть тепла наружу, чтобы понизить температуру внутри камеры. Поэтому задняя стенка холодильника заметно нагревается. Тепловой же насос «охлаждает» окружающую среду, нагревая теплоноситель, который циркулирует в домовой системе отопления.

Обычно тепловые насосы вода вода состоят из следующего набора устройств:

  • наружного контура;
  • внутреннего контура;
  • испарителя;
  • конденсатора;
  • компрессора.

Наружный контур представляет собой трубу, по которой циркулирует грунтовая вода. Она поступает в систему из скважины, проходит через наружный контур, отдавая системе тепловую энергию с низким потенциалом, а затем сбрасывается в другую скважину. Иногда внутри наружного контура, погруженного в воду, находится специальная жидкость, именуемая «рассолом». Это тоже вполне эффективный способ собрать находящееся в окружающей среде тепло.

Обратите внимание! Если возле дома имеется открытый водоем, его также можно использовать в качестве источника тепла. При этом нет необходимости бурить скважины для забора и сброса грунтовой воды.

Тепло грунтовой воды поступает в испаритель. Сюда же попадает через капиллярное отверстие находящийся под давлением хладагент. Снижение давления вызывает процесс испарения и тепло с внутренних стенок испарителя передается хладагенту. Газообразный хладагент поступает в компрессор, где происходит процесс его сжатия, после чего он направляется в конденсатор.

Здесь хладагент снова переходит в жидкое состояние, а полученная в результате энергия используется для подогрева теплоносителя, который циркулирует в трубах отопительной системы дома. Таким образом, низкопотенциальная тепловая энергия воды преобразуется в энергию с высоким потенциалом и позволяет даже в сильные морозы обогревать дом вполне эффективно. Наглядно этот процесс представлен на схеме теплового насоса вода вода.

На схеме теплового насоса «вода-вода» показан процесс получения из окружающей среды тепловой энергии с низким потенциалом в высокопотенциальную энергию для обогрева дома и подогрева воды

Качество работы теплового насоса во многом зависит от колебаний температуры воды. Чем стабильнее температура, тем лучше обогрев. В скважине температура воды на протяжении всего года колеблется в пределах 7-12 градусов, что позволяет использовать оборудование очень эффективно. Чтобы автоматизировать работу устройства, используют терморегулятор, который включает и отключает компрессор, поддерживая в температуру в помещениях на определенном уровне.

Как самостоятельно сделать такое устройство?

Самодельный тепловой насос типа «вода-вода» представляет собой набор готовых агрегатов, которые необходимо подключить в правильной последовательности. Выглядит просто, но на практике все дело можно испортить из-за отсутствия грамотных расчетов. Они необходимы, чтобы выяснить оптимальную мощность компрессора, диаметр трубы теплообменника, а также прочие параметры системы. У неспециалистов есть несколько вариантов решения этой проблемы:

  • воспользоваться специальным программным обеспечением (например, программами CoolPack 1,46 и Copeland);
  • использовать он-лайн калькуляторы, которые предлагаются на сайтах производителей такого оборудования;
  • пригласить специалиста, который поможет все рассчитать за определенную плату или по доброте душевной.

Итак, теперь о каждой детали подробнее.

Деталь #1 - компрессор

Самый простой способ обзавестись подходящим компрессором - снять его с кондиционера, например, со сплит-системы марки LG. Семиваттный компрессор имеет мощность в 9,7кВт при производстве тепла и 7,5 кВт - при охлаждении. Дополнительное достоинство таких компрессоров - низкий уровень шума при работе.

Компрессор для теплового насоса вода-вода можно снять со старого кондиционера. Предпочтительнее выбирать модель, подходящую по мощности и работающую бесшумно

Во многих компрессорах используется фреон R22, температура кипения которого составляет -10, конденсирования - +55. В 2030 году этот хладагент будет запрещен к использованию. Достойной альтернативой может стать более «молодой» фреон R422. Впрочем, сменить хладагент можно не только при создании теплового насоса, но и в любое подходящее время.

Деталь #2 - конденсатор

Для изготовления конденсатора можно использовать бак из нержавеющей стали примерно на 120 литров. Его разрезают пополам, внутрь монтируют медный змеевик, приваривают соединения с двухдюймовой резьбой, затем половинки бака соединяют с помощью сварки. Площадь змеевика, по которому будет циркулировать хладагент, рассчитывается по формуле:

ПЗ = МТ/0,8РТ, где:

  • ПЗ - площадь змеевика;
  • МТ - Мощность тепла, выдаваемого системой, кВт;
  • 0,8 - коэффициент теплопроводности при взаимодействии воды и меди;
  • РТ - разница температуры воды на входе в систему и на выходе из нее, градусов Цельсия.

Для изготовления змеевика подойдет полудюймовая медная труба, специальная холодильная или чистая сантехническая. Рекомендованная толщина стенки трубы 1-1,2 мм. Чтобы превратить отрезок трубы нужной длины в змеевик, достаточно намотать ее на любой подходящий цилиндр, например, на газовый баллон. Концы змеевика выводят наружу, используя сантехнические переходники. Для обеспечения герметичности соединения следует воспользоваться льном и зажимной гайкой.

Чтобы сделать змеевик для конденсатора теплового насоса вода-вода, нужно аккуратно намотать медную трубу на баллон. Зафиксировать шаг витков поможет металлическая рейка

Обратите внимание, что вход фреоновода должен располагаться в в верхней части конденсатора, чтобы предотвратить образование пузырьков.

Деталь #3 - испаритель

На роль испарителя подойдет пластиковая бочка объемом 127 л. Удобнее, если у нее будет широкая горловина. Рассчитывают испаритель также, как и конденсатор. Медную трубу можно скрутить медной же проволокой, без всякой изоляции.

Самодельный испаритель для теплового насоса вода-вода можно сделать из пластиковой бочки с широкой горловиной. Змеевик можно уложить и в меньшую емкость, но удобнее работать с бочкой объемом более 120 л

Специалисты рекомендуют использовать для самодельных тепловых насосов испарители «затопленного» типа, в которых сжиженный хладагент поступает в воду снизу, а испаряется в верхней части. Переходники можно изготовить из горловин обычных пластиковых бутылок, которые фиксируют с помощью льна и герметика. Для подачи и отвода воды подойдут стандартные канализационные трубы. При монтаже терморегулирующего клапана, перед началом пайки трубы линии выравнивания, следует обмотать его влажной тканью, поскольку этот элемент нельзя нагревать более, чем до 100 градусов.

Сборка и заправка фреоном

Чтобы собрать подготовленные устройства в единую систему, понадобится сварочный аппарат. У входа в компрессор рекомендуется сделать заправочный клапан, который пригодится в дальнейшем. Затем с помощью специального вакуумного насоса следует проверить систему на вакуум.

Чтобы заправить систему фреоном, понадобится баллон, содержащий не менее 2 кг хладагента. После заправки рекомендуется выждать несколько дней, проверяя давление в системе. Если оно остается постоянным, значит, протечки отсутствуют. Если же давление снижается, определить места протечек можно самым простым способом: с помощью мыльной пены. Неопытным мастерам лучше обратиться к мастеру, который заправит оборудование профессионально и надежно.

Для автоматического регулирования работы системы рекомендуется использовать пусковое однофазное реле на 40А, предохранитель 16А, электрический щиток и DIN рейку. Понадобится два каппилярных датчика температуры: у выхода из системы (рекомендуемое максимальное значение температуры - 40 градусов) и на выходе из испарителя (температура отключения - 0 градусов, чтобы не допустить замерзания системы). Если для учета показаний обоих термодатчиков используется контроллер, следует помнить, что его настройки могут сбиться при отключении электроэнергии.

Примерно так выглядит один из вариантов самодельного теплового насоса вода-вода. Сверху устройство закрыто металлическим корпусом, на котором монтируется панель управления

После того, как система готова, а ее элементы размещены в удобных местах, следует соорудить две отдельные скважины для забора и сброса грунтовой воды и подвести наружный контур к системе. В местностях, где бурение скважин связано с определенными проблемами, заняться этим вопросом следует в первую очередь. Если скважины пробурить не удастся, возможно, придется выбрать другой вариант теплового насоса, например, «земля-вода».

В следующем видеоматериале продемонстрирована работа насоса самодельного теплового насоса:

Перед тем, как приступать к изготовлению теплового насоса, следует оценить уровень теплоизоляции здания и повысить ее до максимального уровня. Иначе эффективность этой системы будет стремиться к нулю.

Лучше всего применять тепловой насос в комплекте с низкотемпературными системами отопления. Чаще всего агрегат подключают к системе « ». Успешным может быть опыт с системами теплых стен, больших по площади радиаторов и т. п. Эффективность системы будет тем выше, чем меньше разница температур на наружном и внутреннем контурах.

Чтобы снизить затраты на сооружение теплового насоса, рекомендуется использовать дополнительный источник тепла: газовый, электрический или твердотопливный котел. Требуемая мощность и расходы на сооружение теплового насоса будут меньше, а стоимость отопления жилища сократится.

В последние десятилетия у владельцев домов появился довольно большой выбор систем отопления. Уже необязательно подключаться к централизованным сетям и использовать традиционные источники. Можно выбрать оборудование, работающее на альтернативной энергии, но его главный недостаток – дороговизна. Согласны?

Впрочем, если соорудить тепловой насос своими руками из старого холодильника, систему можно существенно удешевить. А мы расскажем вам как это сделать.

В статье мы подобрали самые простые решения и снабдили их подробными чертежами и схемами. Поэтому для домашнего умельца разобраться в них не составит труда. Кроме того, здесь вы найдете пошаговую инструкцию по изготовлению отопительного оборудования. А размещенные видеоролики расскажут о конструктивных особенностях теплового насоса и особенностях его подключения.

Теоретически у любого человека есть большой выбор источников энергии. Помимо природного газа, электричества, угля, это еще и ветер, солнце, разница температур земли и воздуха, земли и воды.

На практике выбор ограничен, т.к. все упирается в стоимость оборудования и его обслуживания, а также стабильность работы и сроки окупаемости установок.

Каждый из источников энергии имеет как достоинства, так и серьезные недостатки, ограничивающие его использование.

Галерея изображений

Установка отопительной системы с теплонасосом – это выгодно с точки зрения удобства эксплуатации. Во время работы оборудования нет шума, посторонних запахов, не требуется установка дымоходов или других вспомогательных конструкций.

Система энергозависима, но для работы теплового насоса нужно минимальное количество электричества.

Теплонасос – хорошая альтернатива привычным отопительным системам. Чтобы сократить начальные расходы на оборудование, можно его собрать своими руками

Сами тепловые установки чрезвычайно экономичны и не требуют особых затрат на обслуживание, но их первоначальная стоимость очень высока.

Далеко не каждый владелец дома или дачи может позволить себе покупку такого дорогого оборудования. Если собрать его самостоятельно и использовать детали от старого холодильника, можно существенно сэкономить.

Тепловые насосы промышленного производства дороги. Считается, что их установка окупается в среднем за 5-7 лет работы, однако этот срок зависит от начальной цены конструкции и может быть гораздо большим

Самодельные установки обходятся буквально в копейки, а их использование позволяет заметно экономить.

Единственный нюанс: производительность самоделок невысока, и они не могут быть полноценной заменой традиционным системам отопления. Поэтому их часто используют как дополнительные или альтернативные варианты отопления.

5 основных выгод для владельцев установок

К преимуществам систем обогрева с тепловыми насосами относят такие:

  1. Экономическая эффективность . При затратах 1 кВт электрической энергии можно получить 3-4 кВт тепловой. Это усредненные показатели, т.к. коэффициент преобразования тепла зависит от типа оборудования и особенностей конструкции.
  2. Экологическая безопасность . При работе тепловой установки в окружающую среду не попадают продукты сгорания или другие потенциально опасные вещества. Оборудование озонобезопасно. Его применение позволяет получить тепло без малейшего вреда для экологии.
  3. Универсальность применения . При установке систем отопления, работающих от традиционных источников энергии, владелец дома попадает в зависимость от монополистов. Солнечные батареи и не всегда рентабельны. Зато тепловые насосы можно устанавливать где угодно. Главное – правильно выбрать тип системы.
  4. Многофункциональность . В холодное время года установки отапливают дом, а в летнюю жару способны работать в режиме кондиционеров. Оборудование применяют в системах ГВС, подключают к контурам теплых полов.
  5. Безопасность эксплуатации . Теплонасосам не требуется топливо, при их работе не выделяются токсичные вещества, а предельная температура узлов оборудования не превышает 90 градусов. Эти отопительные системы не опаснее холодильников.

Идеальных приборов не существует. Тепловые насосы надежны, долговечны и безопасны, но их стоимость напрямую зависит от мощности.

Качественное оборудование для полноценного обогрева и горячего водоснабжения дома 80 м.кв. обойдется примерно в 8000-10000 евро. Самоделки маломощны, их можно использовать для отопления отдельных комнат или подсобных помещений.

Эффективность установки зависит от теплопотерь дома. Оборудование имеет смысл устанавливать только в тех зданиях, где обеспечен высокий уровень изоляции, а показатели теплопотерь не выше 100 Вт/м.кв.

Теплонасосы способны прослужить 30 лет и более. Особенно рентабельно их применение для ГВС, а также в комбинированных отопительных системах, включающих теплые полы.

Оборудование надежно и редко ломается. Если оно самодельное, то важно подобрать качественный компрессор, лучше всего – от холодильника или кондиционера проверенной марки.

Типы теплонасосов для отопления дома

Различают компрессионные и абсорбционные теплонасосы. Установки первого типа наиболее распространены, и именно такой тепловой насос можно собрать из холодильника или старого кондиционера, использовав готовый компрессор.

Также потребуются расширитель, испаритель, конденсатор. Для работы абсорбционных установок необходим абсорбент-хладон.

Теплонасосы чаще всего собирают из узлов кондиционеров и холодильников. Такие конструкции кустарного производства просты, эффективны, а при наличии у мастера навыков подобной работы их можно сделать буквально за несколько дней

По виду источника тепла установки бывают воздушными, а также использующими вторичное тепло (например, сточных вод и т.п.).

Во входном и выходном контурах используют один или два разных теплоносителя, и в зависимости от этого выделяют такие типы оборудования:

  • вода-воздух;
  • грунт-вода;
  • лед-вода.

Система может быть эффективной только в том случае, если потребляет меньше энергии, чем отдает. Эту разницу называют коэффициентом преобразования. Он зависит от многих факторов, но наиболее значимый – температура теплоносителя входного и выходного контуров. Чем больше разница, тем лучше работает система.

Галерея изображений

Тепловой насос "воздух-вода"

Тепловой насос "лед-вода"

Надежных формул расчета производительности теплонасосов нет, т.к. их работа зависит от многих факторов.

При самостоятельной сборке тепловой установки нельзя ожидать, что она будет настолько же эффективной, как оборудование промышленного производства, но ее вполне хватит для создания экономичной дополнительной системы отопления.

Пошаговая инструкция по изготовлению оборудования

Прежде чем разобраться со способами, как можно сделать тепловой насос из холодильника, следует определиться с источником тепла и схемой работы прибора. Помимо компрессора холодильника потребуются другие узлы. Также придется докупать или арендовать некоторые инструменты.

Такую самоделку можно подключить к теплому полу, системе ГВС или к водяному отоплению, если используются низкотемпературные радиаторы

Даже если придется покупать компрессор и другие узлы, самодельная установка обойдется гораздо дешевле, чем готовое оборудование промышленного изготовления.

Этап #1. Подготовка схемы и чертежа

Источник энергии должен быть расположен под землей. Для установки теплонасоса придется пробурить скважину или хотя бы вырыть траншею на глубину, где температура грунта не бывает ниже 5 градусов. Также можно использовать водоемы естественного или искусственного происхождения.

Предложенная схема подходит для любого источника тепла. Чтобы собрать самоделку, следует адаптировать саму схему к условиям эксплуатации будущего оборудования и разработать чертеж

Независимо от источника тепла конструкции теплонасосов схожи, поэтому подойдет почти любая схема, которую можно найти в сети.

После ее выбора следует подготовить подробные чертежи, где будут указаны точные размеры, расстояния и точки подключения узлов установки.

Чтобы сделать теплонасос, придется разобрать холодильник и извлечь компрессор. Это главный элемент конструкции. Он будет прокачивать воду и фреон по проложенному трубопроводу, обеспечивая работу отопления

Хотя расчеты мощности установки затруднены, можно ориентироваться на средние показатели. Так, для дома с повышенными показателями теплоэффективности нужна система отопления мощностью 25 Вт/м.кв. Это идеальный вариант, если теплопотери минимальны.

Для хорошо утепленного дома этот показатель составляет 45 Вт/м.кв., а для здания с относительно большими теплопотерями – 70 Вт/м.кв.

Этап #2. Подбор необходимых деталей

Компрессор можно снять со старого холодильника. Если он неисправен, лучше купить новый. Не стоит ремонтировать: это нерентабельно, а работоспособность самоделки будет под вопросом.

Для сборки конструкции также потребуется терморегулирующий клапан. Желательно, чтобы все комплектующие были от одной системы и легко совмещались.

Для монтажа теплонасоса понадобятся 30-сантиметровые L-образные кронштейны.

Также придется докупить некоторые детали:

  • качественную герметичную емкость из нержавеющей стали объемом 120 л;
  • большой пластиковый бак объемом 90 л;
  • 3 медные трубы различных диаметров;
  • полимерные (лучше всего металлопластиковые) трубы.

Для сборки системы потребуется стандартный набор инструментов, а для резки и соединения металлических деталей – болгарка и сварочный аппарат.

Этап #3. Монтаж узлов системы

Компрессор устанавливают на стену с помощью кронштейнов, после чего приступают к изготовлению конденсатора. Для этого металлический бак разрезают болгаркой пополам. В одну часть устанавливают медный змеевик, после чего емкость сваривают и подготавливают в ней резьбовые отверстия.

Теплообменник для теплонасоса практически не отличается от такого же узла, который изготавливают для банной печи. Лучше всего подойдет емкость из нержавеющей стали толщиной 2,5 мм

Для изготовления теплообменника на 120-литровый стальной бак наматывают длинную медную трубу, закрепляя концы витков рейками. К выводам подсоединяют сантехнические переходы.

На пластиковый бак тоже крепят змеевик и используют в качестве испарителя. Он не перегревается, поэтому необязательно брать металлическую емкость. Готовый испаритель крепят к стене с помощью кронштейнов.

При выборе компрессора и испарителя следует делать расчет мощности с запасом 20%, иначе мощность готовой отопительной системы будет ниже желаемой

Когда основные узлы подготовлены, подбирают подходящий терморегулирующий клапан, собирают конструкцию и закачивают в систему фреон марки R-22 или R-422. Если нет соответствующих навыков, имеет смысл пригласить специалиста, т.к. процедура небезопасна.

Этап #4. Подключение к заборному устройству

Тип заборного устройства и особенности подключения к нему теплонасоса зависят от схемы:

  • «Вода-земля» . Коллектор устанавливают ниже уровня промерзания почвы. Трубы системы должны располагаться на той же глубине.
  • «Вода-воздух» . Системы этого типа монтировать относительно просто, т.к. не требуются земляные работы. Для установки коллектора подойдет удобное место возле дома или на крыше.
  • «Вода-вода» . Конструкцию коллектора собирают из полимерных труб, а затем опускают в центр водоема.

Возможна установка комбинированной (бивалентной) отопительной системы. В этом случае теплонасос подключают параллельно с электрическим котлом. Он выполняет функцию дополнительного отопления.

Установка бивалентной отопительной системы позволяет добиться оптимальной температуры в доме даже при сильных морозах, а ее энергопотребление будет минимальным.

В процессе сборки, монтажа и подключения теплового насоса нужно внимательно следить за качеством сварных швов, стыков и соединений. Система должна быть абсолютно герметичной

Выводы и полезное видео по теме

Схемы обогрева с теплонасосами не всегда рентабельны и удобны, поэтому обязательно взвесьте плюсы и минусы отопления этого типа.

Если придете к выводу, что такая система подойдет для вашего дома, не торопитесь тратить огромные суммы на готовую установку и соберите конструкцию самостоятельно. Это не так уж и сложно, требует гораздо меньших денежных вложений, а эффект может превзойти все ожидания.

Тепловой насос своими руками

С начала имелся только строющийся дом на 2,5 этажа. Площадь:

1 этаж 64 м2,

2 этаж 94 м2,

2,5 этаж 55 м2,

гараж 30 м2.

С самого начала был куплен б/у газогенерационный котёл на дровах мощностью 40 к.в. Но как подошло время инсталляции совсем меня перестала радовать перспектива заготовки дров, извечная борьба с мусором, да и по натуре я больше дервиш, могу запросто пару дней дома не появляться.

(Самодельный тепловой насос, газогенерационный котёл,Испаритель,компрессор,Конденсатор,самодельный тепловой насос,тепловой насос,Тепловой насос своими руками, альтернативная энергия)

И тогда я склонился к сжиженному газу. Замечу, что труба природного газа низкого давления проходит в 1,5 км от дома. Но плотность заселения у нас маленькая, и тянуть трубу ради меня одного + проект + инсталляция просто ввергает меня в ужас.

Ставить бочку на несколько кубов на участке я тоже не могу. Не хочется портить внешний вид. Решил установить пару шкафов с батареей 80-литровых пропановых баллонов из 6 штук в каждом.

Газовый оператор уверял, что сами приезжают, сами меняют, вы лишь только нам позвоните. К неудобствам относил лишь головную боль раз в три недели, а также возможность несанкционированного заезда газовой машины на мою бедующую брусчато-легковую стоянку, качения-волочения баллонов по ней же. В общем человеческий фактор. Но проблему разрешил случай:

Идея построить тепловой насос своими руками

Идею строительства теплового насоса вынашивал давно. Но камнем преткновения было однофазное электричество и допотопный счётчик на 20 ампер максимальной нагрузки. Поменять эклектическое питание на трёхфазное или прибавить мощность в нашем районе пока нет. Но неожиданно мне планово поменяли счётчик на новый, 40 амперный.

Прикинув, решил, что этого хватит на частичный обогрев (2,5 этаж я не планировал использовать зимой), взялся зондировать рынок тепловых насосов. Запрошенные в одной фирме цены (однофазные ТН на 12 киловат) заставили задуматься:

Thermia Diplomat TWS 12 к.в.ч. 6797 евро

Thermia Duo 12 к.в.ч. 5974 евро

Требовалось не менее 45 ампер на пусковой ток.

К тому же, так как планировалось брать теплосъём со скважинной воды, не было уверенности в дебете моей скважины. Чтобы не рисковать такой суммой решил собрать ТН сам, благо какие-то навыки были из жизни. Работал в бытность менеджером по распространению вентиляционно-кондиционерного оборудования.

Концепция самодельного теплового насоса:

Решил делать ТН из двух однофазных компрессоров по 24000 БТУ (7 кв.ч. по холоду). Так получался каскад общей тепловой мощностью 16-18 киловат при потреблении электричества при СОP3 около 4-4,5 киловат/часа. Выбор двух компрессоров был обусловлен меньшими стартовыми токами, так как их запуски думано не синхронизировать. А также поэтапность ввода в эксплуатацию. Пока обжит только второй этаж и хватит одного компрессора. Да и поэкспериментировав на одном, потом будет смелее доделать вторую секцию.

Отказался от использования пластинчатых теплообменников. Во первых, из соображения экономии, не хотелось выкладывать за Данфос по 389 евро за штуку. А во вторых, совместить теплообменник с ёмкостью теплоакомулятора, то есть, увеличив инерционность системы, убив тем самым двух зайцев. Да и не хотелось делать водоподготовку для нежных пластинчатых теплообменников, снижая тем самым КПД. А вода у меня плохая, с железом.

Первый этаж уже оснащён обвязкой тёплого пола с примерным шагом 15 см.


Второй этаж радиаторы (слава Богу, хватило скупости поставить их с 1,5 тепловым запасом ранее). Забор теплоносителя из скважины (12,5 м. Установлена на первый слой доломита. +5,9 замер на 03.2008). Утилизация отработанной воды в общедомовую канализацию (двух камерный отстойник + инфильтрационный грунтовый поглотитель). Принудительная циркуляция в контурах теплосъема.


Вот, принципиальная схема:

1. Компрессор (пока один).

2. Конденсатор.

3. Испаритель.

4. Терморегулирующий клапан (ТРВ)

От других устройств безопасности решено отказаться (фильтр-осушитель, смотровое окно, пресостат, ресивер). Но если кто видит смысл их использования, буду рад услышать советы!

Для расчёта системы скачал из Интернета программу расчёта CoolPack 1,46.

И неплохую программку по подбору компрессоров Copeland.

Компрессор:

Удалось закупить у старого знакомого холодильщика, мало б/у-шный компрессор от 7 киловатной сплит системы какого-то корейского кондиционера. Достался практически даром, да и не соврал, масло оказалось внутри совсем прозрачным, поработал всего сезон и был демонтирован в связи изменением концепции помещения заказчиком.

Компрессор оказался на мощность 25500 Бту, а это около 7,5 к.в. по холоду и около 9-9,5 по теплу. Что обрадовало, в корейском сплите стоял добротный компрессор американской фирмы Текумсет. Вот его данные:

Компрессор на R22 фреоне, а это значит чуть больший коэффициент полезного действия. Температура кипения -10с, конденсации +55с.

Ляпсус номер 1: По старой памяти думал, что на бытовых сплит системах ставятся только компрессоры Скрол типа (спиральные). Мой же оказался поршневым... (Выглядит чуть овальным и внутри болтается обмотка двигателя). Плохо, но не смертельно. К его минусам на четверть меньший ресурс, на четверть меньший коэффициент полезного действия, на четверть более шумный. Но ничего, опыт сын ошибок трудных.

Важно: Фреон R22 по Монреальскому протоколу полностью будет выведен из эксплуатации к 2030 году. С 2001 года запрещён ввод в эксплуатацию ввод новых установок (но я ввожу не новую, а модернизировал старую). С 2010 года использование R22-го фреона только бывшего в эксплуатации. НО в любой момент можно перевести систему с R22 на его заменитель R422. И не испытывать затруднений далее.

Закрепил компрессор на стене кронштейнами L-300мм. Если буду потом монтировать второй, удлиняю имеющиеся с помощью U-профиля.

2. Конденсатор:

У знакомого сварщика удачно приобрёл бак из нержавейки примерно на 120 литров.

(Кстати, все сварные манипуляции с баком безвозмездно произвел уважаемый сварщик. Но просил упомянуть и его скромную роль для истории!)

Было решено разрезать его на две части вставить змеевик из медной трубы фреоновода, и сварить его обратно. Заодно и вварить несколько технических дюймово-резьбовых соединений.

Формула расчёты площади поверхности трубы медного змеевика:

M2 = kW/0,8 x ?t

M2 - площадь трубы змеевика в квадратных метрах.

kW - Мощность тепловыделения системой (с компрессором) в киловатах.

0,8 - коофициент теплопроводности меди/воды при условии противотока сред.

T - разность температуры воды на входе и выходе системы (см. Схему). У меня это 35с-30с= +5 градусов Цельсия.

Так получается около 2 квадратных метров площади теплообмена змеевика. Я чуть уменьшил, так как температура на входе фреона около +82с градуса, на этом чуть можно сэкономить. Но как писал ранее Дед Морос , не более чем в размере 25% от размера испарителя!!!

Смоделированная системы в CoolPack показала Cop 2,44 на штатных диаметрах труб теплообменника. И Cop 2,99 при диаметре на шаг выше. А это мне и на руку, так как в будущем рассчитываю присоединить и второй компрессор на эту ветку. Решил использовать медную трубу ½’ дюйма (или 12,7 мм наружного диаметра), холодильную. Но, думаю, можно и обычную сантехническую, не так там и много грязи внутри будет.

Ляпсус номер 2: Использовал трубу со стенкой 0,8 мм. На деле она оказалась очень нежной, чуть передавил и уже она заминается. Сложно работать, тем более без особых навыков. Поэтому рекомендую брать трубу 1мм или 1,2 мм стенки. Так и по долговечности будет дольше.

Важно: Фреоновод змеевика входит в конденсатор сверху, выходит снизу. Так конденсируя жидкий фреон будет скапливаться внизу и уходит без пузырьков.

Взяв, таким образом, 35 метров трубы свернул её в змеевик, намотав на удобный цилиндрический предмет (баллон).

По краям зафиксировал витки двумя алюминиевыми рейками для прочности и равношаговости петель.


Концы вывел наружу с помощью сантехнических переходов на медную тубу на скрутку. Чуть рассверлит их с диаметра 12 на 12,7мм, и вместо обжимного кольца после сборки намотал льна на герметике и зажал контргайкой.

3. Испаритель:

Для испарителя не требовалось высокой температуры, и я выбрал пластмассовую ёмкость типа бочки на 127 литров с широкой горловиной.

Важно: Идеально подошла бы бочка на 65 литров. Но побоялся, труба ¾ очень плохо гнётся, поэтому взял размер побольше. Если у кого другие размеры или есть хороший трубогиб и навыки работы, то можно рискнуть и на этот размер. С бочкой 127 литров размеры моего ТН повысили ожидаемые габариты на 15 см вверх, 5 см в глубину и 10 см в ширину.

Рассчитал и изготовил испаритель по такому же принципу как и у конденсатора. Понадобилось 25 метров трубы ¾’ дюйма (19,2мм наружный) со стенкой 1,2мм. Как рёбра жёсткости использовал отрезки UD профиля для монтажа регипса. Скрутил обычной медной электротехнической проволокой без изоляции.

Важно: Испаритель затопленного типа. То есть жидкая фаза фреона заходит в охлаждаемую воду снизу, испаряется и в газообразном состоянии поднимается вверх к компрессору. Так лучше для теплопередачи.

Переходы можно взять пластмассовые от питьевой трубы PE 20*3/4’ с наружной резьбой, свинтив из с бочкой контргайками и уплотнением из льна и герметика. Подачу и сток воды сделал из обычных канализационных труб и резиновых уплотняющих манжет вставленных враспор.


Испаритель также был установлен на кронштейны L-400мм.


4. ТРВ:

Приобрёл ТРВ фирмы Honeywell (бывшая FLICA). На мою мощность потребовалась дюза к нему 3мм. И наличие выравнивателя давления.


Важно: ТРВ во время пайки нельзя перегреть выше +100с! Поэтому обматал его тряпочкой пропитанной водой для охлаждения. Прошу не ужасаться, после налёт почистил мелкой наждачной.

Припаял трубку линии выравнивания как положено к инструкции по монтажу ТРВ.


Сборка:

Прикупил комплект для жёсткой пайки Rotenberg. И электроды 3 штуки с 0% содержания серебра и 1 штуку с 40% содержания серебра для пайки в стороне компрессора (вибростойкий). С их помощью собрал всю систему.

Важно: Берите сразу баллон Максигаз 400 (жёлтый баллон)! Он не многим дороже Мультигаза 300 (красный), но производитель обещает до +2200с пламени. Но и этого недостаточно для ¾’ трубы. Паялось из рук вон плохо. Приходилось изловчаться, использовать тепловой экран, и т.д. В идеале конечно иметь кислородную горелку.

Да, и надо впаять в систему заправочный пипсик с ниппелем для подсоединения шланга. Не помню с головы его точное название.


Его впаял на входе в компрессор. Рядом же видна и входная труба выравнивателя ТРВ. Она впаивается после испарителя, термобаллона ТРВ, но до компрессора.

Важно: Заправочный пипсик паяем предварительно вывернув из него ниппель. Ни то от жары уплотнитель ниппеля однозначно выйдет из строя.

Редукционные тройники не использовал, так как боялся уменьшения надёжности от дополнительных паечных швов вблизи компрессора. Да и давление в этом месте не большое.


Заправка фреоном:

Собранную, но не заполненную водой систему надо вакуумировать. Лучше использовать вакуумный насос, если нет, то умельцы приспосабливают обычный компрессор от старого холодильника. Можно и просто, продуть-продавить систему фреоном выдавив воздух, но я вам этого не говорил, потому что так делать нельзя!

Баллон фреона самой небольшой ёмкости. Для системы вообще не нужно будет более 2 кг. фреона. Но чем богаты.

Также я приобрёл манометр для замера давления. Но не специальный фреоновый за 10 у.е., а обычный для насосной станции за 3,5 у.е. По нему и ориентировался при заполнении.

Заправил систему, на сколько возможно с помощью внутреннего давления фреона в баллоне. Дал постоять пару дней, давление не упало. Значит, утечки нет. Дополнительно промазал все соединения мыльной пеной, не пузырило.

Важно: Так как в моём случае заправочный ниппель впаян сразу перед компрессором (в дальнейшем будет замеряться давление в этом месте при настройке) ни в коем случае не заправлять систему с работающим компрессором жидким фреоном. Компрессор наверняка выйдет из строя. Только газообразной фазой - баллоном вверх!

Автоматика:

Необходимо однофазное пусковое реле, и при этом, на очень приличный пусковой ток около 40 А! Автоматический предохранитель С группы на 16А. Электрический щиток с DIN рейкой.

Также установил два реле температуры с копелярными термодатчиками. Один поставил на воду на выходе из конденсатора. Выставил примерно на 40 градусов, чтобы отключал систему при достижении водой этой температуры. И на выход воды из испарителя на 0 градусов, чтобы аварийно отключал систему и не разморозил её случаем.

В будущем думаю приобрести простейший контроллер, который учитывает эти две температуры. Но кроме внешнего вида и наглядности пользования у него есть и недостаток - запрограмированные значения сбиваются при даже кратковременном перебои электроснабжения. Пока в раздумьях.


Запуск (пробный):

Перед запуском напумповал в систему примерно 6 бар давления из баллона. Больше не получалось, да и незачем. Кинул временный провод, подсоединил пусковой конденсатор. Наполнил ёмкости водой предварительно. Они постояли с сутки, наполненные и потому, на момент запуска имели комнатную температуру около +15с.

Торжественно включил автомат. Его сразу же выбило. Ещё, то же самое. В этот небольшой промежуток слышно как двигатель гудит, но не запускается. Перебросил клеммы на конденсаторе (их почему-то три). Включил снова автомат. Приятный рокот работающего компрессора приласкал мой слух!!!

Давление на всасывании сразу упало до 2 бар. Открыл баллон с фреоном, чтобы система заполнялась. По табличке рассчитал необходимое давление кипения фреона.

Для моих необходимых на входе +6 и выходе воды +1, требуется температура кипения -4с. Фреон кипит при такой температуре при давлении 4,3 кг.см. (бар) (атмосфер). Таблицу можно найти и в Интернете.

Как не пытался выставить точное это давление, ничего не получалось. Система пока ещё не выведена на рабочий режим температур. Потому преждевременные регулировки лишь примерны.

Через минут пять подача достигла примерно +80 градусов. Пока не изолированная труба испарения покрылась лёгким инеем. Вода в конденсаторе через минут десять на ощупь уже нагрелась до +30 - +35. Вода в испарителе приблизилась к 0с. Чтобы чего не разморозить отключил систему.

Резюме: Пробный запуск показал полную работоспособность системы. Аномалий не замечено. Потребуется дальнейшие регулировки ТРВ и давления фреона после подключения контура отопления и охлаждения скважинной водой. Поэтому продолжение фоторепортажа и отчёта примерно через две-три недели , когда разберусь с этой частью работы.

К тому моменту, думаю:

1. Подсоединить контур обогрева помещений и контур теплообмена скважинной водой.

2. Произвести полный цикл пусконаладочных работ.

3. Изготовить какой-то корпус.

4. Сделать выводы и дать небольшое резюме.

Важно: ТН получился не такой уж маленький по размерам. Применив за место ёмкостных теплообменников пластинчатые, можно очень сильно сэкономить пространство.

Затраты на изготовление Теплового насоса примерной мощностью 9 киловат час по теплу:

Конденсатор:

Бак нержавейка 100 литров - 25 у.е.

Электроды нержавейка - 6 у.е.

Муфты нержавейка - 5 у.е.

Услуги сварщика (обед) - 5 у.е.

Медная труба 12,7 (1/2”)*0,8мм. 35 метров - 105 у.е.

Медная труба 10*1 мм. 1 метр - 3 у.е.

Отвоздушиватель Ду 15 - 5 у.е.

Предохранительный клапан 2,5 бар - 4 у.е.

Кран сливной Ду 15 - 2 у.е.

Итого: 163 у.е. (к сравнению, пластинчатый теплообменник Данфос 389 у.е)

Испаритель:

Бочка пласм. 120 литров - 12 у.е.

Медная труба 19.2 (3/4”)*1.2мм. 25 метров - 130 у.е.

Медная труба 6*1мм. 1 метр - 2 у.е.

Терморегулирующий вентиль Honeywell (дюза 3мм.) - 42 у.е.

Кронштейны L-400 2 штуки - 9 у.е.

Кран сливной Ду 15 - 2 у.е

Переходы на медь (комплект) - 3 у.е.

РВС труба 50-1м. 2 штуки - 4 у.е.

Резиновые переходы 75*50 2 штуки - 2 у.е.

Итого: 206 у.е. (к сравнению, пластинчатый теплообменник Данфос 389 у.е)

Компрессор:

Компрессор мало б/у 7,2 к.в. (25500 бту) - 30 у.е.

Кронштейны L-300 2 штуки - 8 у.е.

Фреон R22 2 кг. - 8 у.е.

Комплект монтажный - 4 у.е.

Итого: 50 у.е.

Монтажный комплект:

Паяльная лампа ROTENBERG (комплект) - 20 у.е.

Электроды жёсткой пайки (40% серебра) 3 штуки - 3,5 у.е.

Электроды жёсткой пайки (0% серебра) 3 штуки - 0,5 у.е.

Манометр для фреона 7 бар - 4 у.е.

Шланг заправочный - 7 у.е.

Итого: 35 у.е.

Автоматика:

Реле пускателя однофазное 20 А - 10 у.е.

Щиток электрический встраиваемый - 8 у.е.

Предохранитель однофазный С16 А - 4 у.е.

Итого: 22 у.е.

Итого в целом 476 у.е.

Важно: Потребуются на следующем этапе ещё циркуляционные насосы Calpada 25/60-180 60 у.е. и Calpeda 32/60-180 78 у.е. Они хоть и будут вынесены за приделы моего котла, но обычно относятся к самому котлу.

Тепловой насос, альтернативная энергия, отопление, энергосбережение, тепловой насос воими руками, самодельный тепловой насос

Хорошей альтернативой традиционному отоплению загородного дома, особенно если нет возможности подвести газ, может явиться тепловой насос. Действие такого насоса основано на использовании новейших научных разработок в области использования различных альтернативных источников энергии. Требуемое тепло получается извлечением из земли, воздуха и воды.

У нас в России тепловые насосы пока новинка, но в других развитых странах они выпускаются и успешно применяются уже более тридцати лет. На нашем рынке низкий спрос можно объяснить двумя основными причинами:

  • незнание населением принципов действия и свойств тепловых насосов из-за практически полного отсутствия сведений об этом в средствах массовой информации и печати;
  • высокой стоимостью тепловых насосов.

Перед тем как сделать тепловой насос своими руками, необходимо остановиться на двух моментах: что это за агрегат и каковы принципы работы такого насоса.

Тепловой насос - это машина, которая поглощая из окружающей среды (земля, воздух, вода) низко потенциальную тепловую энергию может передавать её в системы теплового снабжения в виде нагретого воздуха или воды. Рабочим телом для теплопередачи является фреон.

Практически, тепловой насос - это холодильник с обратным действием, вместо холода вырабатывается тепло. Электроэнергия затрачивается только для перемещения фреона по внутреннему контуру насоса, поэтому затраты на неё относительно невелики.

Вся система работает при отоплении как котёл, а при охлаждении как кондиционер.

Принцип действия


Обратите внимание! Выделяемое в летнее время тепло можно успешно использовать для подогрева бассейна.

Изготовление

Тепловой насос может быть изготовлен из имеющихся в хозяйстве деталей или путем приобретения дешёвых бывших в употреблении запасных частей. Порядок изготовления установки следующий:

  1. Приобретаем готовый компрессор в специализированных магазинах или используем компрессор от обычного кондиционера. Закрепляем его к стене, где будет располагаться наша установка. Надёжность крепления обеспечивается двумя кронштейнами L-300.
  2. Изготавливаем конденсатор. Для этого из нержавеющей стали бак с объемом около ста литров разрезаем пополам. Устанавливаем в бак змеевик из тонкой медной трубки с толщиной стенки не менее 1 мм. Для змеевика можно приобрести сантехническую трубку или применить медную трубку от старого холодильника. Змеевик изготавливаем следующим образом:
    1. на кислородный или газовый баллон наматывается медная трубка, важно выдержать небольшое расстояние между витками, которое должно быть одинаковым;
    2. для фиксации положения витков трубки берём два перфорированных алюминиевых уголка и прикрепляем их к змеевику таким образом, чтобы каждый виток нашей трубки был расположен напротив отверстия в уголке. Уголки обеспечат одинаковый шаг расположения витков и придадут геометрическую неизменяемость всей конструкции змеевика.
  3. После установки змеевика, половинки бака свариваем между собой, предварительно вварив необходимые резьбовые соединения.
  4. Изготавливаем испаритель. Берем обычную закрытую ёмкость из пластмассы объёмом 60 или 80 литров. В неё вмонтируем змеевик из трубки диаметром в ¾ дюйма и резьбовые соединения для труб слива и поступления воды (допускаются обычные водопроводные трубы). Готовый испаритель также закрепляем на стене при помощи L -кронштейнов необходимого размера.
  5. Приглашаем мастера для сборки системы, сварки медных трубок и закачки фреона. Не имея опыта работы с холодильным оборудованием, не надо пробовать выполнить эту работу самостоятельно. Это может привести к выходу из строя всей конструкции и чревато получением тяжёлых травм.

После готовности основной части нашей системы, необходимо выполнить её подсоединение к устройствам распределения и забора тепла.

Сборка установки забора тепла зависит от типа насоса и источника тепла.

Видео

В следующем видеоматериале подробно рассказано об особенностях тепловых насосов:

Подробнее об устройстве самодельного насоса в следующем ниже видео:

Фото
