Защиту частного дома от нежелательного проникновения обеспечивает надежный забор и качественный замок на калитку. Это устройство бывает различных конструкций и степеней надежности.
Виды замков для калитки
Замки различаются по следующим типам:
- навесные;
- накладные;
- внутренние (врезные);
- электромеханические;
- электромагнитные;
- радиоволновые.
Самыми первыми вошли в обиход навесные замки, на сегодняшний день наиболее востребованы накладные и врезные устройства.
Навесные замки
Модели замков универсальны при монтаже, так как подходят для калитки любой конструкции. Надежны в эксплуатации, имеют удобные цены и всегда в наличии в широком ассортименте. Для повышения защиты от взлома в современных модификациях дужки выполнены из высокопрочного троса.
Накладные
Накладной замок на калитку из профнастила удобен при установке, запорная конструкция имеет достаточный уровень надежности. Замочная скважина бывает с обеих сторон калитки или только снаружи, а внутри – ручка. С практической точки зрения первый вариант больше защищает, нежели второй.
По конструкции накладные замки бывают сувальдные (с внутренним секретом) и цилиндровые (другое название: английские).
Сувальдный замок на калитку имеет достаточно прочный и надежно защищающий от взлома рабочий механизм в виде пластинок с различными нарезками. Наличие ключа с обеих сторон можно считать, скорее, достоинством, чем недостатком, так как повышает защиту территории. Отлично подходит для эксплуатации в уличных условиях.
Цилиндровые замки аккуратные по размеру и весу, рациональны по конструкции: достаточно поменять сердцевину устройства (личинку), оставив замок прежним. Эти запорные устройства плохо переносят издержки погоды (заморозки, влагу, пыль, сор), поэтому требуют отдельного ухода: специальной ниши от соринок и регулярной обработки специальной смазкой в холодный период.
Накладные замки пользуются повышенным спросом. По доступной цене можно приобрести необходимое устройство высокого качества.
Кодовые
Очень популярен в настоящее время кодовый замок на калитку, который невозможно выломать или вскрыть отмычкой. Устройство открывается при правильном наборе шифра, который можно менять сколько угодно раз. В ключах и дубликатах нет необходимости.
Реечные
Состоят из засова, который движется по петлям при открывании и закрывании замка. Прочны и долговечны, но из-за простоты конструкции ключ можно легко подделать. Кроме того, ключи к реечному замку очень громоздки и их неудобно носить с собой.
Врезные замки
Устанавливается внутрь торца калитки, имеет малые габариты, огромный выбор конструкций и моделей. Сам по себе замок удобный и надежный в работе, но абсолютную защиту от взлома не обеспечит.
Электромеханические
Существуют накладные и врезные варианты. Работают от электричества или автономного питания. Превосходная система как в эксплуатации, так и по уровню защиты от взлома. Электромеханический замок на калитку при закрывании выдвигает мощные стержни, которые надежно блокируют вход на территорию от непрошеного проникновения.
Дистанционное управление данной модификации позволяет впускать посетителей с помощью кнопки. Открывать замок можно электромагнитным ключом (типа домофонного), набором кода или механическим способом в случае долгого отсутствия электричества.
Солидная цена не является недостатком, так как полностью соответствует функциональным возможностям устройства.
Электромагнитные
Рабочей частью электромагнитного уличного замка для калитки, в отличие от предыдущего типа, являются магниты. Эксплуатируется при наличии электроэнергии или автономного источника питания.
Чтобы вскрыть устройство, злоумышленнику потребуется преодолеть силу притяжения более полутонны. Есть особо мощные конструкции, в которых магнитная тяга вдвое больше. Устройство открывается специальным контактным ключом, на который срабатывает магнитное поле рабочего механизма.
Набор-комплект электромагнитного замка на калитку содержит:
- замок с крепежом и планками;
- блок питания для обеспечения бесперебойной подачи электроэнергии;
- кнопку для дистанционного открывания калитки изнутри;
- ключи (карта, брелоки);
- контроллер для управления замком;
- накладной считыватель информации (распознает ключ или карточку из комплекта).
Чтобы защитный узел не изнашивался, а его детали не смещались от резких ударов, при монтаже требуется дополнительно поставить доводчик.
Радиоволновые
Работают при помощи радиоволн по аналогии с автосигнализацией, имеют пульт управления на расстояние до 100 метров. Варианты конструкции разные: с ключом и без него (только с пультом). Схема устройства электронного замка на калитку имеет высокую степень надежности от взлома.
Как выбрать необходимую модель
Независимо от конструкции удачное запорное устройство должно иметь:
- герметичность для сохранения работоспособности механизма (плотно закрытый корпус без широких щелей и прорезей);
- устойчивость к минусовым температурам;
- достаточную степень защиты;
- возможность закрыть калитку ключом с обеих сторон.
Если необходимы надежные и одновременно недорогие замки, то можно подобрать навесные и накладные варианты. Электрические замки механического или магнитного исполнения позволит себе не каждый, но, потратившись однажды, хозяин дома не будет беспокоиться о защите своего жилища.
Установка замка
Несложно установить замок на калитку своими руками. Например, для монтажа накладного замка потребуются:
- сварочный аппарат;
- болгарка (универсальный инструмент для резки и шлифовки в данном случае металла);
Помимо инструментов, под рукой должны быть: металлическая перекладина (если она не приварена при изготовлении каркаса калитки), стальная пластина 3 мм (для ответной планки), треугольник, маркер.
Монтаж запорного устройства зависит от конструкции и материала калитки. Как установить замок на калитку из профнастила? Для накладного запорного механизма сначала нужно приварить поперечную планку (если ее не было изначально) на высоте 1 м от земли. Она будет служить местом крепления замка.
Одно из крепежных отверстий нужно разметить на уровне поперечины. Само устройство может находиться под планкой или над ней. Приложив замок к внутренней стороне калитки, намечают маркером места для остальных отверстий. Далее сверлят необходимые отверстия для замка, ручки, запирающего стержня (ригеля).
Для монтажа ответной части на опоре намечают отверстия под ригель. при этом должна быть закрыта, а запорный механизм открыт. Затем наваривается планка и на ней сверлят необходимые пазы.
Чтобы установить врезное запорное устройство, нужно предварительно изготовить короб (нишу) из металлического профиля или уголка, который защитит замок от дождя, снега, загрязнений и пыли. Подготовленный короб приваривают к каркасу калитки.
Следующий шаг – разметка будущего паза для врезки замка и крепежных отверстий. Вырезанный болгаркой паз и просверленные отверстия зачищают.
Размещают уличный замок для калитки в готовой нише, крепят саморезами и проверяют его работу в действии. Если замок не заедает, то вставляют ручки с соединительным стержнем и закручивают болтами. Для подстраховки снова проверяют работу замка на отсутствие перекоса. Завершающее действие – обработка запирающего устройства специальной смазкой, закрытие короба.
Правильный выбор замка на калитку из профнастила, грамотная и аккуратная его установка надежно защитит жильцов, обеспечив им спокойствие и моральный комфорт.
Как выбрать электрозамок для калитки - видео
Электрозамки – это современные запирающие устройства, которые работают под воздействием электрического тока. Установка электрозамков в большинстве случаев производится профессионалами, однако все работы можно выполнить и своими силами. Для монтажа и подключения потребуется минимальный набор инструментов, большое количество внимания и максимальная точность.
Дополнительные приборы для электрозамков
Устройство электрозамка зависит от его вида. В настоящее время различают:
- электромеханические замки;
- электромагнитные замки.
Состав электромеханического замка
Сочетает в себе функции простого механического затвора и электропривода.
Электро замок на дверь с функцией механического открывания состоит из:
- корпуса устройства, в котором установлен электродвигатель, личинка для открывания ключом и запирающие ригели;
- ответной планки;
- набора ключей;
- дополнительных электропроводов;
- крепежных элементов;
- инструкции с описанием как установить электрозамок.
Электромеханические замки желательно устанавливать внутри помещений или дополнительно защищать от влаги кожухами.
Состав электромагнитного замка
Удерживает дверь в закрытом положении при помощи магнитного поля, которое возникает из-за подачи электрического тока, то есть мощный магнит, расположенный в одной части замка, удерживает металлическую планку, имеющуюся на ответной части механизма.
В состав такого устройства при его покупке входят:
- магнит, который является отдельной частью замка;
- ответная металлическая планка, притягиваемая магнитом;
- уголок для крепления основного блока;
- крепежные элементы;
- дополнительные провода;
- инструкция, в которой подробно описано, как подключить электрозамок.
Электромагнитные замки менее прихотливые, чем электромеханические. Использовать устройства без дополнительной защиты можно как внутри помещений, так и на улице.
Дополнительное оборудование для любого вида электрозамков
Установка электрозамков на дверь или невозможна без дополнительного оборудования, в состав которого входят:
- контроллер, производящий управление электрозамком и располагающийся в специальном блоке;
- источник бесперебойного питания, который требуется для работы устройства в периоды отключения центрального электричества. Питание электрозамка может осуществляться от электрической розетки или аккумуляторов, расположенных в этом блоке. Зарядка аккумуляторов производится от сетевого адаптера;
- считыватель кодовой информации с брелка или карты, который располагается на внешней стороне двери;
- устройство открывания двери с внутренней стороны. Электрозамок на входную дверь можно оборудовать этим приспособлением для дополнительного удобства пользователей.
При желании собственника электрозамок на калитку можно оснастить домофоном с функцией автономного открывания из жилого помещения. В этом случае не придется каждый раз выходить на улицу, чтобы впустить посетителей.
Еще одно дополнительное устройство – доводчик – устанавливается по желанию пользователя. Двери, оснащенные доводчиками, работают плавно, без вибрации при закрывании, которая способствует сокращению срока службы замка.
Набор дополнительных устройств обуславливается необходимостью (контроллер и блок питания) и пожеланиями пользователя.
Установка электрозамка
Установка электрозамка своими руками производится различными способами в зависимости от вида устройства и места его расположения.
Если запирающий механизм необходимо установить на двери, то преимущественно используются врезные замки.
Если запорное устройство требуется для фиксации калитки, то применяются накладные замки.
Монтаж электрозамка на входную дверь
Как поставить электрозамок на входную дверь? Для этого потребуются:
- дрель с различными насадками для сверления отверстий под крепления элементов замка и дополнительного оборудования;
- шуруповерт для надежной фиксации соединительных элементов;
- стамеска, молоток. Необходимы для обустройства внутренней ниши в деревянных конструкциях;
- короба или иные приспособления для защиты электрических проводов от механических повреждений и попадания влаги, а также для придания помещению эстетичного вида.
Врезать электрозамок своими руками можно по следующей схеме:
- на дверном полотне разметить область для установки замка и отметить места крепления устройства;
Корректная разметка – залог правильной установки и бесперебойной работы замка.
- вынуть часть дверного полотна и просверлить отверстия для соединительных болтов;
- установить замок в нишу и надежно зафиксировать устройство;
- на дверном косяке отметить область под ответную планку;
- аналогичным способом вынуть часть косяка;
- установить и закрепить ответную планку;
- установить дополнительное оборудование;
Блок питания располагается вблизи источника тока. Контроллер целесообразнее установить на стене рядом с дверью, чтобы оборудование не мешало проходу и открыванию двери.
- протянуть и убрать в короба все соединительные провода;
- подключить все механизмы. Схема подключения электрозамка находится в комплекте;
- подключить цепь к источнику питания;
- проверить работоспособность.
В случае обнаружения ошибок или недочетов их следует устранить и/или исправить, так как работа замка будет некорректной.
Процесс установки врезного замка подробно рассмотрен на видео.
Монтаж электрозамка на калитку
Чтобы установить электрозамок на калитку, дополнительно к вышеперечисленному оборудованию потребуется:
- болгарка;
- сварочный аппарат.
Это оборудование необходимо для монтажа профильных труб, на которых замок будет крепиться.
Произвести установку замка можно, руководствуясь следующей инструкцией:
- при необходимости в области установки замка смонтировать каркас из профильных труб. Как это сделать правильно поможет разобраться схема электрозамка, приложенная к комплекту оборудования, на которой размечены все габариты устройства;
- произвести разметку под дальнейшую установку. Необходимо отметить места креплений и сквозных отверстий, требующихся для монтажа элементов системы;
- установить и закрепить замок;
- аналогичным способом смонтировать ответную планку и предусмотренное конструкцией дополнительное оборудование;
- произвести подключение электрозамка согласно приложенной схемы;
- установить над замком защитный кожух;
- проверить корректность работы устройства. При необходимости исправить недочеты.
Установка электрозамков производится по приложенным к устройству схемам. Чтобы механизм правильно работал и использовался длительный период времени, требуется весь процесс монтажа проводить с предельной четкостью и повышенным вниманием.
Данный проект является модульным, т.е. можно подключать/отключать разные элементы и получить разную функциональность. На картинках выше показан вариант с полной функциональность, а именно:
- Запирающий механизм
. Служит для ОТКРЫТИЯ и ЗАКРЫТИЯ двери. В этом проекте рассмотрено использование трёх разных механизмов:
- Сервопривод. Бывают большие, бывают маленькие. Очень компактный, и вкупе с тяжёлым засовом – отличный вариант
- Электропривод замка дверей автомобиля. Большая и мощная штука, но жрёт просто безумные токи
- Соленоидная щеколда. Хороший вариант, так как сама захлопывается
В настройках прошивки можно выбрать любой из трёх типов (настройка lock_type )
- Кнопка внутри . Служит для ОТКРЫТИЯ и ЗАКРЫТИЯ двери изнутри. Может быть размещена на ручке двери (со стороны ладони или со стороны пальцев), на самой двери, либо на косяке
- Кнопка снаружи . Служит для ЗАКРЫТИЯ двери, а также для ПРОБУЖДЕНИЯ из энергосбережения. Может быть размещена на ручке двери (со стороны ладони или со стороны пальцев), на самой двери, либо на косяке
- Концевик
на закрытие двери. Служит для автоматического закрытия замка при закрывании двери. Им может быть:
- Тактовая кнопка
- Датчик холла + магнит на самой двери
- Геркон + магнит на самой двери
- Секретная кнопка сброса доступа . Служит для сброса пароля/ввода нового пароля/запоминания нового ключа/комбинации и т.д. Может быть спрятана где-то в корпусе
- Светодиод
для индикации работы. Светодиод RGB, используются красный и зелёный цвета (при смешении дают жёлтый):
- Горит зелёный - замок ОТКРЫТ. Горит чтобы не забыть закрыть дверь
- Горит жёлтый - система проснулась и ожидает ввод пароля
- Мигает красный - сел аккумулятор
Любой из этих элементов можно исключить из системы:
- Убираем концевик. В прошивке в настройках тоже его отключаем (настройка tail_button ). Теперь чтобы закрыть замок, нужно нажимать кнопку
- Убираем наружную кнопку. В прошивке в настройках тоже её отключаем (настройка wake_button ). Теперь систему не нужно будить, она просыпается сама (потребление энергии чуть больше). А также у нас теперь нет кнопки закрыть на передней части двери, и нужен концевик. Либо замок – щеколда
- Убираем внутреннюю кнопку. Этот вариант годится для шкафов и сейфов. В настройках ничего менять не нужно
- Убираем светодиод. В настройках ничего менять не нужно
- Кнопку сброса доступа можно отпаять после первого использования, либо переписать код под себя
- Дверь закрыта, нажато СНАРУЖИ - проснуться, ждать ввод пароля/RFID метку/электронный ключ/отпечаток пальца
- Дверь закрыта, система проснулась, ждёт ввод пароля. Время можно настроить (настройка sleep_time )
- Дверь закрыта, введён пароль/метка/ключ и т.д. - открыть
- Дверь закрыта, нажато ВНУТРИ - открыть
- Дверь открыта, нажато СНАРУЖИ - закрыть
- Дверь открыта, нажато ВНУТРИ - закрыть
- Дверь открыта, нажат КОНЦЕВИК - закрыть
В замке предусмотрена работа от аккумулятора в режиме пониженного энергосбережения (включить выключить: настройка sleep_enable ), а именно:
- Просыпаться каждые несколько секунд, следить за СОБЫТИЕМ (опциональный вариант, если снаружи нет кнопки. Включить можно в настройке wake_button )
- Каждые несколько минут следить за напряжением акума (вкл/выкл настройка battery_monitor )
- Если акум разряжен (напряжение устанавливается в настройке bat_low
):
- открыть дверь (опционально, можно настроить в прошивке open_bat_low )
- запретить дальнейшее открытие и закрытие
- при нажатии на кнопки мигать красным светодиодом
- перестать следить за СОБЫТИЕМ (т.е. ввод пароля/метка и т.д.)
Когда система не спит, нажать кнопку смены пароля (скрытая кнопка). Попадаем в режим смены пароля
:
Вводим пароль из цифр (МАКСИМУМ 10 ЦИФР!!!
)
- При нажатии * пароль записывается в память и система выходит из смены пароля
- При нажатии # пароль сбрасывается (можно вводить заново)
- Если ничего не нажимать 10 секунд, автоматически выйдем из режима смены пароля, пароль останется старый
Когда система не спит (проснулись по кнопки или сон отключен), нажать * для входа в режим ввода пароля
Если система спит и периодически просыпается проверять СОБЫТИЕ, то нажимаем * и удерживаем, пока не загорится красный светодиод
Режим ввода пароля:
- Обработка пароля сделана таким образом, что правильный пароль засчитывается только при наборе правильной последовательности цифр, то есть если пароль 345, то вводить можно любые числа до тех пор, пока не появится последовательность 345, т.е. 30984570345 откроет замок, так как оканчивается на 345.
- Если пароль введён верно, дверь откроется
- Если ничего не нажимать, через 10 секунд система вернётся в обычный (дежурный) режим
- Если нажать #, сразу выйдем из режима ввода пароля
- Если нажать секретную кнопку смены пароля в режиме ввода пароля, то тоже из него выйдем
Электронный кодовый замок - принципиальная схема

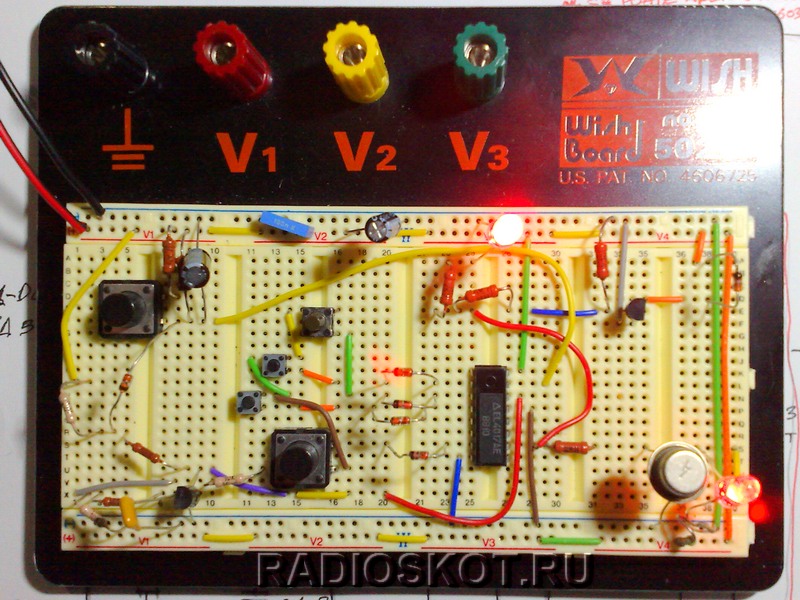

Эта схема существует в разных вариациях, и на разных счетчиках (К561ИЕ8, К561ИЕ9, К176ИЕ8, CD4022 и тому подобные). Я доработал схему на основе CD4017 (десятичном счетчике делителе с 10 дешифрированными выходами QO...Q9). Аналогом микросхемы CD4017 (счетчик Джонсона) является К561ИЕ8, К176ИЕ8 . У себя нашел микросхему с обозначением EL4017AE , которую и применил в данном устройстве. При повторении девайса, не поленитесь, определите маркировку – они отличаются по характеристикам (рабочее напряжение). Все необходимые файлы проекта - .
Итак, работа схемы электронного кодового замка очень проста. При вводе правильного четырёхзначного последовательного кода на выходе микросхемы (Q4) появляется логическая единица, которая приводит к открыванию замка. При наборе неверной цифры (кнопки S5-S10), не являющаяся частью кода, схема переходит в исходное состояние, то есть обнуляется через 15 вывод микросхемы (RESET ). При нажатии S1 единичное состояние на третьем выводе Q0 микросхемы поступает на вход полевого транзистора VT1 открываясь он поддает напряжение на вывод 14 (CLOCK ) который переключает единичное состояние на второй вывод Q1, потом при последовательном нажатии кнопок S2, S3, S4, сигнал переходит на Q2, Q3, и в конечном итоге при вводе правильного кода с выхода Q4 сигнал открывает транзистор VT2 на короткое время, определяемое емкостью конденсатора С1, включая реле К1 который своими контактами подает напряжение на исполнительное устройство (электрозамок, защелка, или автомобильный "активатор” (актуатор)).
Есть одно но, код не может состоять из одной и той же цифры. Например: 2244, значения должны быть разными, как: 0294 и т. д. Так или иначе, возможных вариантов кода очень много, примерно один десяток тысяч, что вполне хватит для применения данного кодового замка в быту.
О деталях кодового замка

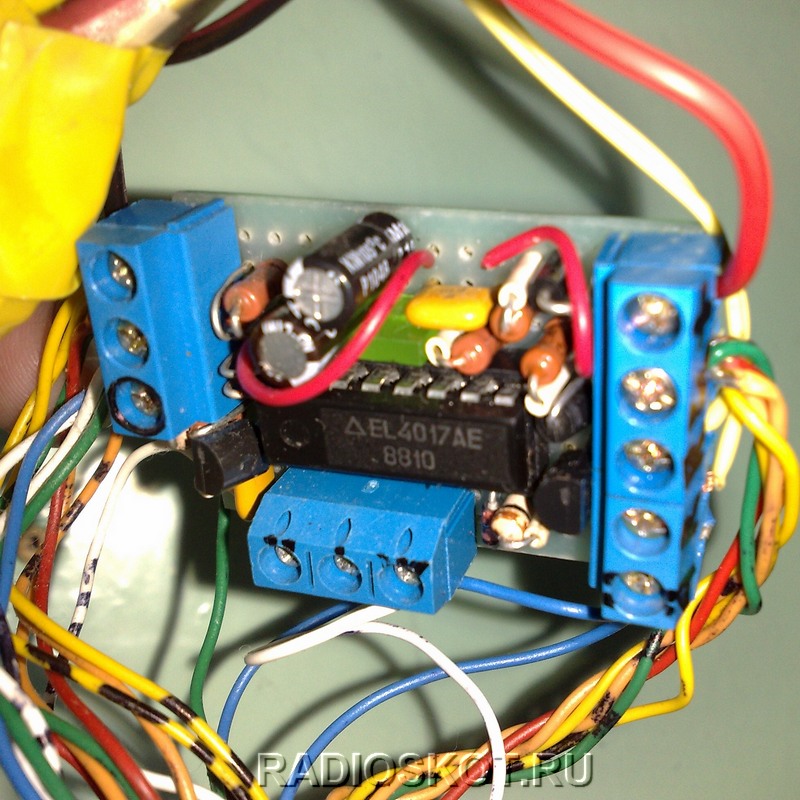

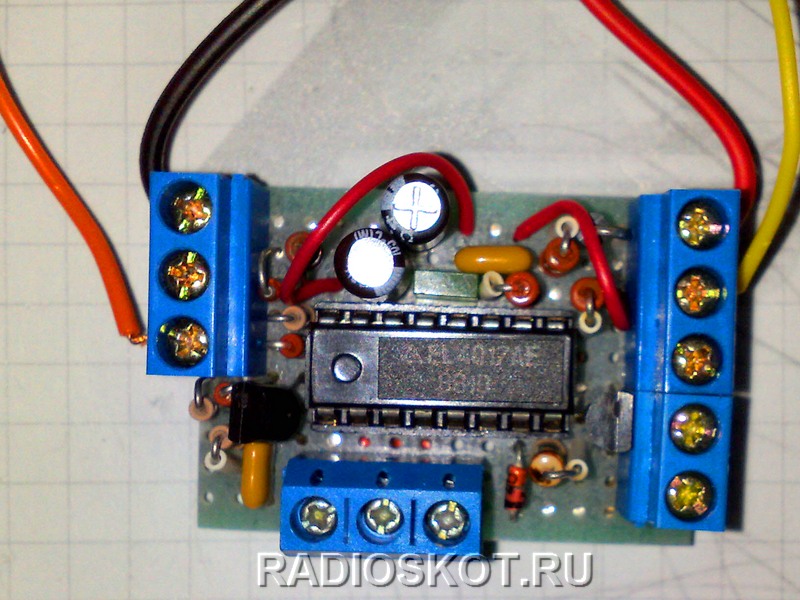

Все радиодетали дешевы и могут быть заменены на другие аналоги. Например: VT2 можно заменить на такой же npn транзистор: 2N2222, BD679, КТ815, КТ603
. Для шунтирования реле лучше применить диод Шоттки. VD7 можно и не ставить, хотя лучше чтобы он был во избежание переполюсовки (падение напряжения на нем не критична, так как схема работает и при 9В). Реле любое, с меньшим током срабатывания, на 12В, с контактами рассчитанные на ток привода замка.Теперь о конструкции замка
Схема простейшая, испытанная, работает она уже полтора года без проблем, в условиях жары и холода. И самое главное, проста в повторении! Покупаешь радиодетали, плату можно использовать монтажную.
В качестве привода для замка, применил простой автомобильный электропривод (актуатор). В комплект идут и крепления – металлические полоски, которые нужно переделать, так как видно на фотографиях. Все зависит от того, какой замок применяется для переделки. Можно ставить готовую электрозащелку фирмы FASS LOCK Itemno:2369 (8-12V,12W). В таком случае меняется емкость конденсатора С1, так чтобы получить временную задержку таймера в 0,5-1с.
В своем случае, закрепил металлическую полоску на пластмассовую ручку замка, прикрепив ее напрямую саморезами. От нее к приводу, одевается спица (идет в комплекте с активатором), и далее сам электропривод крепится также саморезами к основанию двери. Плата с реле устанавливается на дверь и подводится проводка от кнопочной панели и питания. В качестве корпуса, я применил пластиковую крышку из под кофе, просверлив два отверстия для крепления.

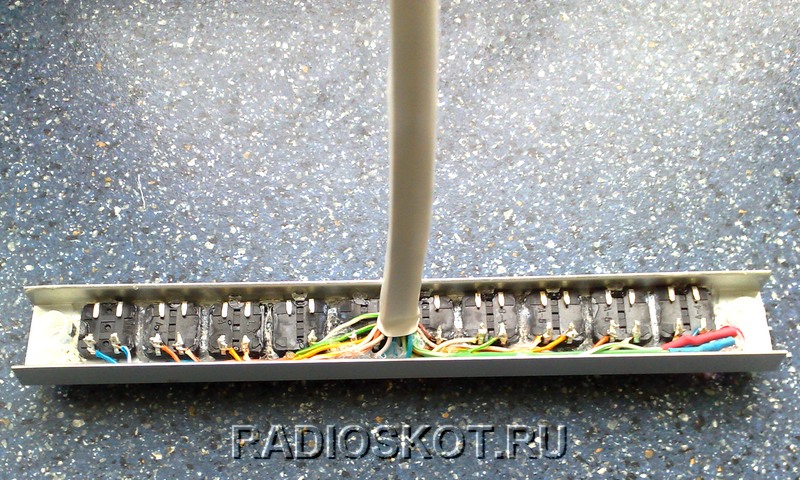

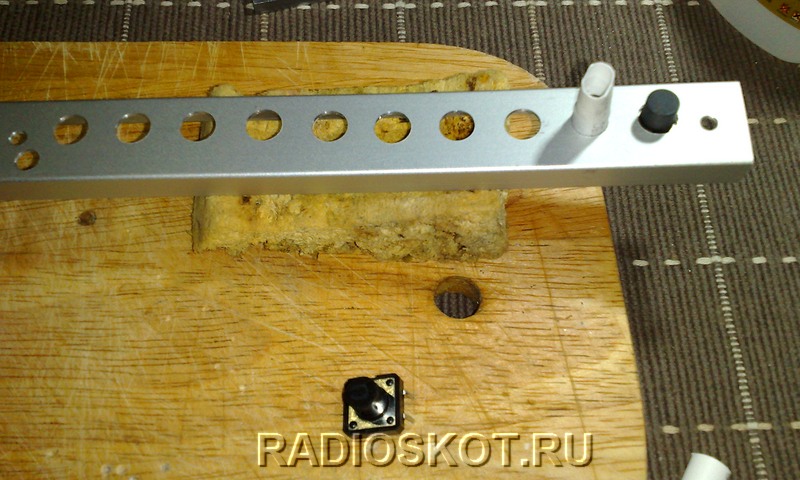

Кнопочная панель для набора кода изготовлена из остатка алюминиевого профиля П-образной формы, для мебельных фасадов, покупается в любом магазине мебельной фурнитуры. Режется профиль исходя из количества кнопок (10шт.). После этого, нужно просверлить отверстия для кнопок, по диаметру немного больше чем диаметр кнопки, так чтобы кнопка с одетым на ней кембриком (трубкой) проходила в отверстие. Таким образом она будет центрирована, и как следствие свободно двигаться при нажатии, без заеданий. Это делается для того, чтобы при заливке кнопок клеем не было смешения, но об этом чуть по позже.

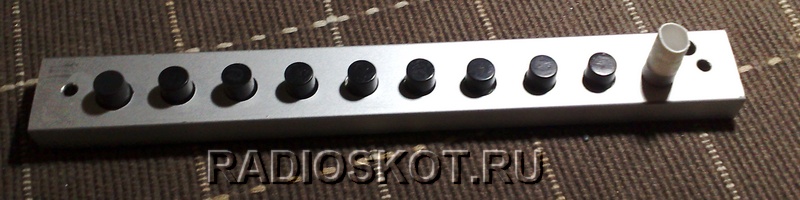

Заливка кнопок
Настало время закрепить кнопки на свое место в заранее просверленных отверстиях. Вставляем кембрик в кнопки и ставим их на свое место, как это видно на фото. После, нужно скрепить их каплями клея или термоклея. Но делать это надо аккуратно, так чтобы не осталось щелей, в том случае если заливать кнопки эпоксидной смолой! Потому что у меня, первая панелька, залитая эпоксидкой, осталась в качестве музейного экспоната. Эпоксидка, очень текучая, и она просочилась в кнопки и склеила их. Вот так. Пришлось делать все по новому и на этот раз, заливал панель термоклеем. Кнопки можно предварительно клеить, так чтобы закрепить их на свои места, двухкомпонентным, мгновенным клеем применяемым мебельщиками для склеивания МДФ, продается там же где и алюминиевые профиля – в магазинах мебельной фурнитуры.

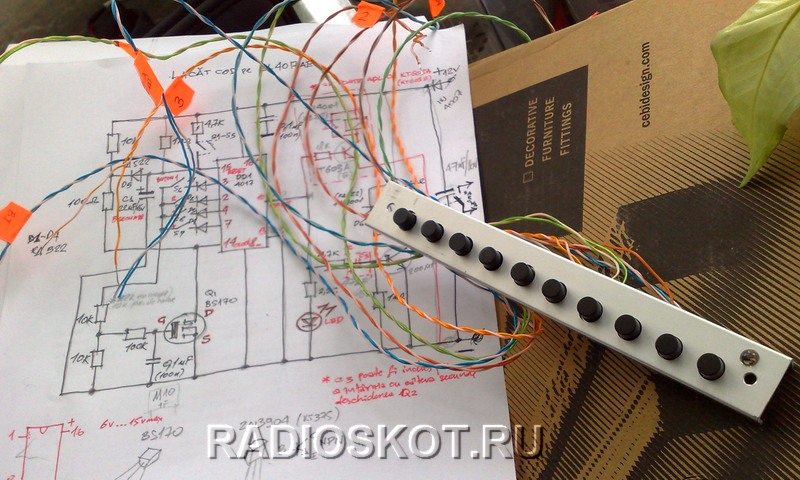

Конечно же перед заливкой надо припаять все провода к кнопкам и светодиодам так как это видно на фотографиях. Все это обеспечивает надежную, водонепроницаемую и неразборную клавиатуру, а также красивый дизайн, который применим к любым входным дверям, сейфам или гаражным воротам. Также, устройство можно применить для охранных систем.

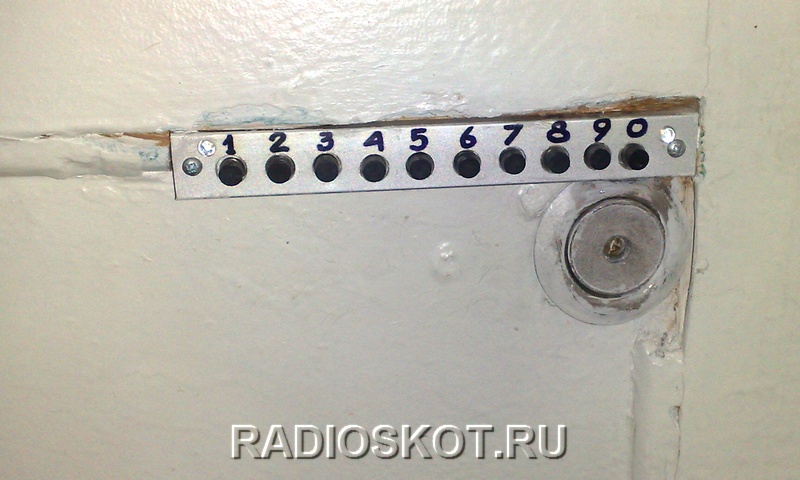

Теперь сверлим два отверстия под шурупы для крепления панели. Также, одно или два отверстия под светодиоды (d=3mm). Один из них (зеленого свечения) справа для индикации открытия замка. Другой не задействовал, его можно подключить к питанию на постоянное свечение или через дополнительную кнопку в целях подсветки клавиатуры при ее нажатии. Соответственно светодиод должен быть белого свечения (ультра яркий), закрепив его так чтобы световой поток был направлен на кнопки. Можно разрезать еще один кусочек профиля, и закрепить его на кнопочную панель сверху, или вообще применить готовую клавиатуру от калькулятора или от других устройств. А если изготовить лицевую панель из плексигласа, тогда будет вам решение для подсветки всей клавиатуры!
И последние, цифры можно нанести готовые, или нарисовать их самому при помощи фломастера, а после покрыть алюминиевый профиль простым скотчем. Это делается сразу же после сверления отверстий под кнопки. Проводов конечно много, относительно устройств на микроконтроллерах, но не все же имеют возможность изготовить подобные девайсы. Суть этого замка в том, что его может собрать даже человек не имеющий особых навыков в радиоэлектронике. Купил детали, собрал на выходных, навесил и подключил. Все. В никаких наладках, это схема не нуждается. И еще, код можно менять в любой момент. Все провода от клавиатуры, подключаются внутри корпуса кодового замка. Не забываем каждый провод промаркировать. Я использовал самоклейки для ценников.

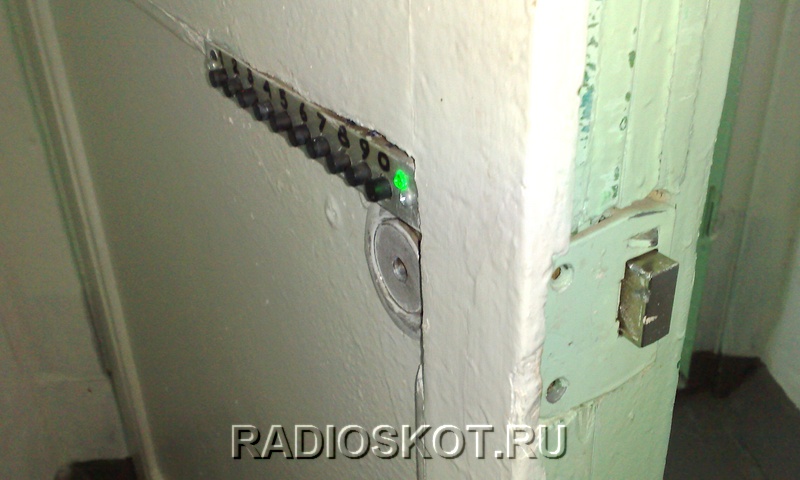

Хочу заметить, что за прошедшее время, на кнопках нет явных следов истирания! Скорее всего, за счет пластмассы черного цвета. Используются они ежедневно. Но, протирать и менять код, время от время, не мешает.
Блок питания устройства
Питание устройства осуществляется, за счет бесперебойного блока, фирмы Dantom
. Он имеет встроенный гелиевый аккумулятор на 12В/7А. Вы можете собрать такой же, схема очень проста, она выдает постоянный небольшой ток зарядки (несколько миллиампер – при полностью заряженном аккумуляторе, и 70 – 100 при разряженном). Этого хватит на питание нескольких электрозамков и электрозащелок. Или изготовьте блок по меньше, если у вас всего одна дверь с кодовым замком. Скажем на: L7812CV
, LM317
, КР142ЕН8Б
. Так же, систему можно запитать от импульсных блоков питания.
Схема принципиальная БП РИП

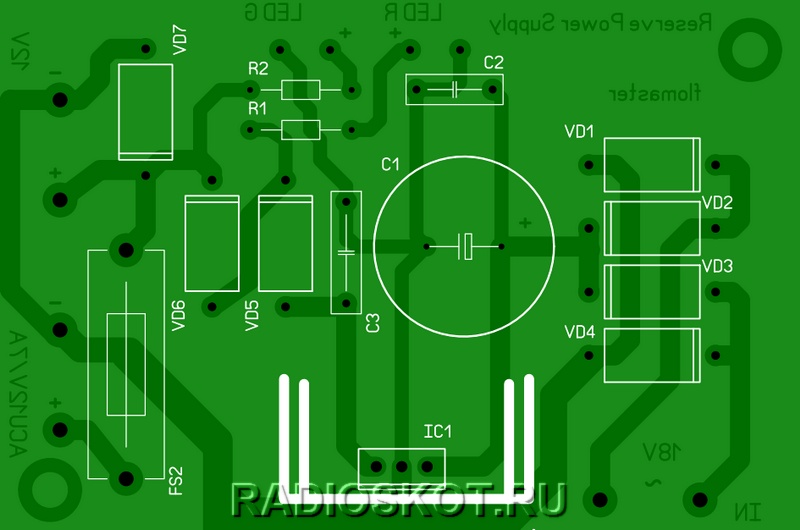

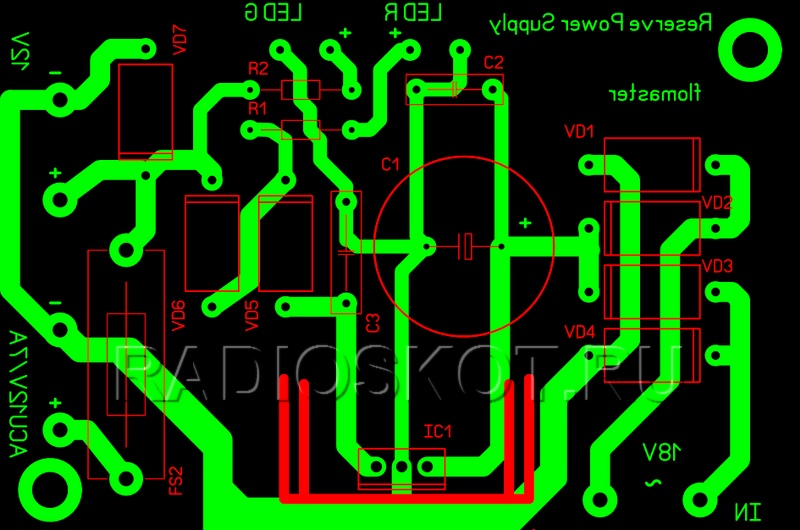

Печатная плата БП РИП
В предложенной схеме резервного источника питания (РИП), применен влагозащитный трансформатор, но можно использовать и любой другой на 20-40 Ватт, с выходным напряжением в 15-18 Вольт. Если под нагрузкой один лишь автомобильный актуатор, то трансформатор подойдет и менее мощный. Для нескольких электрозамков, электролитический конденсатор С1 должен быть с большей емкостью, чем та что указана на схеме – для большего запаса энергии при срабатывании и соответственно, меньшего падения напряжения на нагрузке. Конденсатор С2 – 0,1-0,33mF, С3 – 0,1-0,15mF. Радиатор для IC1 – побольше, примерно на 100-150см2, так как в корпусе с аккумулятором, лишний нагрев не нужен! Выходной ток нагрузки для L7815CV составляет 1,5А. Тем более если используется пластмассовый бокс в качестве корпуса, незабываем про вентиляционные отверстия. Диод D8 и предохранитель FS2, служат защитой от короткого замыкания.
В охранных РИП-ах стоит кнопка (tamper ) против несанкционированного взлома прибора – нам она не понадобится. На плате, для подключения проводов лучше воспользоваться пайкой вместо клемм, как наиболее надежном способом крепления. Также, уместно подстраховаться и вывести запасную проводку питания вне помещения, на непредвиденный случай (в жизни разное бывает).
Видео работы самодельного замка
Это все, надеюсь, что оказался вам полезным. ).
Обсудить статью КАК СДЕЛАТЬ ЭЛЕКТРОННЫЙ КОДОВЫЙ ЗАМОК
