Как установить водостоки, если крыша уже покрыта: устанавливаем правильно водостоки своими руками, выбрав подходящий вариант. Водосливные системы для кровли Как крепится водосток к крыше

Представьте себе крышу вашего дома или коттеджа без водосточной системы. Это значит, что после таяния зимнего снега и во время каждого дождя периметр дома будет похож на водопад. Также возникает угроза надлежащему состоянию стен и фундамента дома.
Так что система отвода дождевой воды с крыши нужна обязательно. И то, как проведено крепление желоба водостока, определит надёжность всей системы.

Хорошая водосточная система прослужит долго и не доставит хлопот при эксплуатации. Разумеется, если ставить пластиковые конструкции, надеяться на них придётся не так долго, как на систему из металла с полимерным покрытием. Тут уже главным становится вопрос финансовых возможностей на текущий момент.

В любом случае только качественный монтаж позволит водостоку проработать всё то время, на которое он рассчитан. Поэтому, для устройства системы домовладельцы часто обращаются в профессиональные фирмы. Однако выполнить все работы можно и самостоятельно.

Если у вас нет никакого представления о креплении желобов водостока и прочих элементов системы отвода воды с крыши, сначала внимательно изучите весь процесс их установки.

Когда приступать?

Идеально, если крепление водосточных желобов будет произведено в строящемся доме на этапе возведения крыши, до того, как будет выполнено её покрытие. Это обеспечивает удобство монтажа и упрощает некоторые работы. Но, если вы имеете дело с полностью построенным домом, это не значит, что монтаж водосточной системы невозможен. Вам просто придётся подыскать подходящие варианты.

Обратите внимание: именно с устройства креплений и монтажа желоба начинается работа по общему монтажу системы сбора и отвода дождевой воды с крыши.

Выбор крепежа

Здесь особых тонкостей нет. Кронштейны должны соответствовать диаметру выбранных вами водосточных желобов . Убедитесь в надлежащем качестве металла.

Некоторые водосливные системы известных производителей (металлические с покрытием из полимеров) поставляются в комплекте со всеми необходимыми крепёжными элементами.

Расчёт креплений

Сколько кронштейнов потребуется для устройства желобов – зависит от материала водосточной системы. Для металлических конструкций достаточно шага в 0,5-0,6 метра. Пластиковые желоба для отвода воды желательно крепить чаще – по три кронштейна на метр. Если кровля сложная, с поворотами, внешними и внутренними углами, это необходимо учесть. Ведь для каждой стороны может потребоваться «свой» кронштейн.

Обратите внимание: расстояние от водозаборной воронки до ближайших креплений должно составить не меньше 0,15 м.

Куда крепить?

Существует несколько способов устройства креплений для укладки желобов:

1. Крепление водостока к лобовой доске. Выбор такого способа чаще всего диктуется двумя обстоятельствами. Во-первых, монтаж системы сбора и отвода воды ведётся при полностью готовой крыше. Во-вторых, вы планируете устанавливать пластиковую систему водостока. Однако и металлические конструкции системы отвода воды не запрещается крепить подобным образом, при этом желательно использовать специальные короткие крюки.
2. Следующий способ – использование в качестве основы стропильных ног. Это возможно, если шаг стропил – не более 0,6 м. Такой метод очень надёжен и отлично подходит для крыш большой площади. Но применить его возможно только до укладки покрытия кровли.
3. Длинные крюки или комбинированные кронштейны можно крепить к обрешётке крыши, к её первой планке. Этот способ оптимален, если стропила устроены с шагом более 0,6 метра (если планируется ондулиновая или металлочерепичная кровля).
4. Последний способ разработан на случай, когда предыдущие три недоступны. Например: как крепить водосток когда лобовая доска кровли отсутствует, как и доступ к стропилам и обрешётке. Тогда в стену необходимо вмонтировать специальные костыли (металлические), и крепить к ним жёлоб с помощью шпилек.

Есть очень важный вопрос: какой должна быть толщина лобовой доски для крепления водостока? Кто-то использует обычную «двадцатку». Есть и те, кто для надёжности покупает доску толщиной 4 см. Однако умельцы-строители считают оптимальными 25-30 мм толщины.

Внимание: уклон

Никакой системы отвода воды не получится, если установка водостока на крыше не будет предусматривать правильного уклона водосточного желоба. Он делается в направлении от самой высокой точки слива к водозаборной воронке.

Здесь есть свои практически обоснованные пределы:

1. При недостаточном уклоне дождевая и талая вода будет застаиваться в желобах, возможен даже перелив через края.
2. Если смонтировать желоба с избыточным уклоном, может возникнуть слишком сильный поток воды, с которым не справится воронка.
3. Оптимальный уклон водосточного желоба на 1 метр горизонтального стока должен быть выдержан в пределах 0,2 – 0,7 мм.

Как выдержать уклон водостока

Чтобы понижение стока было равномерным, важно правильно устроить первое и последнее крепления жёлоба водостока.

Первый кронштейн желоба крепится в самой высокой точке стока. В зависимости от итоговой длины жёлоба нужно рассчитать уклон водостока и вычислить нижнюю точку. В ней крепится последний кронштейн. Затем, между ними необходимо натянуть тонкую верёвку или шнур. Все промежуточные крепления делать, ориентируясь на полученную линию.

Что делать дальше

После того, как установлены все кронштейны, можно начинать укладку желобов. Здесь есть свой специфический момент: это соединение стыков. В первую очередь оно зависит от материала и конструкции водосточной системы. При любом способе можно найти и недостатки, и преимущества:

• клеевые соединения получаются крепкими, но создают проблемы при демонтаже и ремонте водостока;
• резиновые уплотнители обеспечат герметичность, но при резких перепадах температур могут деформироваться;
• метод холодной сварки требует, чтобы система водостока была защищена от серьёзных механических воздействий.

Крепление каждого желоба водостока – дело ответственное и серьёзное. Знания о процессе монтажа всей системы очень полезны и важны. При желании и необходимости вы сможете самостоятельно обустроить сток воды с крыши или просто внимательно проконтролировать работу приглашённых специалистов.

Одним из ключевых этапов обустройства кровельной системы дома является водоотвод. Без его организации невозможно защитить фасад здания от дождя и потоков воды в период таяния снега.

Как правильно происходит установка водостоков и что учитывать при монтаже конструкции, рассмотрим в статье.

Вопрос, как будет обустроена водосточная система, должен решаться еще на этапе проектирования постройки.

При составлении расчетов руководствоваться нужно требованиями действующего СНиПа 2.04.01-85 . Такой подход позволит с учетом всех нюансов грамотно подобрать оптимальный вариант исполнения конструкции.

Ключевое предназначение водосточной системы – собирать и отводить осадки, защищая тем самым стены и фундамент здания от преждевременного разрушения

Основные моменты, которых стоит придерживаться при проектировании водосточной системы:

1. Сделав копию чертежа крыши, начертить план расположения элементов водостока.
2. Просчитать общую площадь кровли и всех ее скатов по отдельности с учетом примыкающих вертикальных стен.
3. Взяв за основу показания интенсивности дождей в данной местности, определить пропускную способность системы.
4. В соответствии с полученными значениями определить диаметр монтируемых водосточных труб, количество и сечение сливных воронок, а также частоту их размещения вдоль стены постройки.

В результате должна получиться система, способная собирать и отводить максимальное количество жидкости.

На этапе проектирования важно определиться с расположением стояков с тем, чтобы они не нарушали экстерьерную композицию. Чаще всего их размещают по углам здания, но вполне допустим вариант обустройства в созданной эркером нише.

Если сброс исходящей из водостоков трубы будет осуществляться на отмостку, стояки лучше максимально удалить от входов в подвальные помещения, цокольных вентиляционных отдушин и проложенных возле дома пешеходных дорожек.

Составляющие водосточной системы

Система включает две группы деталей – горизонтальной и вертикальной водоотводящей части. Вместе они насчитывают порядка десятка видов конструктивных элементов, каждый из которых выполняет поставленную перед ним задачу.

Главное при выборе составляющих водосточной системы – подбирать элементы, которые и в конструктивном плане, и по внешнему виду гармонично дополняют общую картину

Конструктивными элементами водосточной системы выступают:

• водосточные трубы – ключевые функциональные элементы системы, предназначенные для перемещения масс воды с кровли;
• желоба – узкие каналы для сбора и перенаправления воды;
• воронки – конические раструбы в верхней части трубы предназначены для сбора, задержки и отвода стекающей по желобам воды;
• колена – конструкции в виде коротких загнутых отрезков труб устанавливают с целью изменения направления потока воды;
• кронштейны – крепежи для фиксации желоба к кровле;
• уплотнители – доборные элементы обеспечивают прочность крепления в местах сочленений;
• хомуты – крепежи для фиксации конструкции к фасаду здания.

Расчет необходимого количества элементов

Это довольно ответственное мероприятие лучше поручить специалистам, продающим водосточные системы, либо же мастерам фирмы, предоставляющим монтажные кровельные услуги. За неимением такой возможности расчет можно выполнить и собственными силами.

Поскольку в частном строительстве многие стараются уйти от типовых вариантов и похожих по конструкции крыш, необходимое количество элементов системы следует просчитывать в индивидуальном порядке

Основные моменты грамотного расчета:

1. Желоба . Общая длина каналов должна соответствовать значению длины всех скатов крыши, задействованных для сбора воды. Их состыковку осуществляют с помощью соединителей.
2. Водоприемные воронки . Их устанавливают по наружным углам здания и дополнительно размещают через каждые 8-12 метров с тем, чтобы общий уклон каналов не был слишком большим.
3. Водосточные трубы . Количество изделий соответствует числу воронок, а длина – расстоянию от кровли до поверхности земли.
4. Кронштейны . Количество кронштейнов определяют из расчета, что на каждый метр канала требуется один элемент. Дополнительные держатели потребуются для воронок по центру и стены и в углу дома.

Количество хомутов напрямую зависит от высоты постройки. Но в любом случае, каждый отдельной устанавливаемый участок трубы закрепляют как минимум одним хомутом. При монтаже водосточной трубы в одноэтажной постройке зачастую достаточно и трех крепежей, расположенных в верхней точке, нижней части и посередине изделия.

При расчете за основу берут то условие, что на 1 кв.м крыши в горизонтальной проекции должно быть 1,5 кв.см площади сечения водостока и воронки. Для примера: площадь сечения трубы D 100 мм составляет 78,5 кв.см. Это усредненное значение.

В зависимости от того, приходится ли устанавливать систему в регионах с высоким уровнем осадков, либо же, напротив, в засушливых местностях, в расчеты вносят поправки.

Способы крепления кронштейнов

Устанавливать кронштейны по правилам стоит еще на этапе, предшествующем укладке кровли. Если же фиксация производится после того, как уложено покрытие, то в качестве крепежей используют обычные короткие крюки.

Галерея изображений

Короткие кронштейны крепятся к лобовой доске так, чтобы они создавали уклон в сторону водосборной воронки. Рассчитываем, насколько ниже должен быть крюк у воронки, чем самый высокий держатель. Отмечаем положение крайних кронштейнов на доске

Прикручиваем два крайних держателя: самый высокий и самый низкий, расположенный рядом с воронкой. Соединяем их леской или шнурком

Проверяем строительным уровнем, создан ли крюками уклон и отвечает ли его величина условиям, оговоренным производителем водосточной системы

Размечаем на лобовой доске места крепления рядовых крюков. Между ними должно быть равное расстояние, высоту определяем по натянутому шнурку. Крепим короткие кронштейны саморезами

Шаг 1: Примерка короткого крюка к месту установки

Шаг 2: Крепление самого высокого держателя

Шаг 3: Проверка сформированного держателями уклона

Шаг 4: Фиксация рядовых держателей водостока

В зависимости от формы кронштейна крепить элементы можно одним из трех способов:

1. Фиксация к лобовой доске кровли – его применяют при необходимости установки системы на готовую крышу.
2. Крепление на стропильную ногу – применяют на этапе монтажа, предшествующего укладке кровельного материала.
3. Фиксация на нижний край настила либо же первую планку обрешетки – используют для кровли, шаг между стропилами которой превышает отметку в 600 мм.

Кронштейны, предназначенные для фиксации к лобовой кровельной доске, чаще всего входят в комплектацию систем, выполненных из поливинилхлорида.

Подвесные конструкции для фиксации к лобовой доске имеют усиленные вертикальные ребра, благодаря чему могут с легкостью выдерживать весомые нагрузки

Металлические кронштейны для крепления к лобовой кровельной доске делают более короткими. Если в конструкции кровли не предусмотрена лобовая доска, задействуют комбинированные кронштейны.

Они оборудованы удлинителями, выполненными из стали. За счет этого их удобно крепить непосредственно на стропильную ногу.

Галерея изображений

На ножках длинных кронштейнов проставляются номера и отмечается линия сгиба, которая должна обеспечить уклон желоба

Согласно выполненной разметке производится гибка кронштейнов. Работа производится с помощью спецприспособления

В соответствии с нумерацией раскладывают кронштейны по обрешетке

Сначала устанавливают два крайних кронштейна, между которыми натягивают шнурок. Эта линия нужна для ориентира, определяющего уклон

Шаг 1: Разметка длинных кронштейнов с учетом уклона

Шаг 2: Сгибание длинных металлических кронштейнов

Шаг 3: Раскладка согнутых кронштейнов по скату

Шаг 4: Разметка линии крепления держателей

В случае, если невозможно обеспечить доступ к стропилам, на стену крепят металлические костыли». Они и выступают опорой для дальнейшего крепления металлического желоба.

Способ фиксации, предполагающий крепление на стропильную ногу, эффективен при обустройстве крыш домов в регионах с обильными осадками. Применяют его и при необходимости отведения воды с крыш, имеющих большую площадь, для укрытия которых применяются тяжеловесные покрытия.

При выполнении крепления на стропильную ногу, для повышения надежности между креплениями, выдерживают равноудаленную дистанцию, равную 50-и сантиметрам

При этом способе крюки заводят за основание и устанавливают на равноудаленном расстоянии, с тем, чтобы обеспечить желаемый уклон желоба.

Третий способ фиксации, предполагающий крепление на обрешетку, чаще всего применяют при обустройстве кровли, имеющей покрытие из ондулина или металлочерепицы. Его выбирают лишь в том случае, если углубления не могут снизить несущую способность обрешетки в области карниза.

Для фиксации на контррейки обрешетки применяют комбинированные модели кронштейнов либо металлические длинные крюки, заглубляя их в длинные пазы монтажных планок

Выбирая третий способ, фиксации важно помнить, что только строгое соблюдение правил монтажа и порядка установки способно обеспечить надежность и долговечность конструкции.

Технология установки водостоков

Монтаж оборудования для водостоков осуществляют после завершения облицовочных работ. В том, как подготовить и установить водосток, нет ничего сложного. Монтаж ПВХ системы может выполнить даже начинающий мастер.

Сборка и установка водосточной системы включает ряд стандартных этапов:

Галерея изображений

В идеале водосточную систему устанавливают до укладки кровли. Но в случае со штучным покрытием можно снять нижний ряд черепицы и провести работу

Перед креплением кронштейнов выбираем оптимальное положение крайних держателей. Они должны обеспечить уклон в сторону водосточной воронки, по ширине желоб должен на 1/3 выступать за край карниза

Согласно отметке сгибаем ножки двух крайних кронштейнов, расположенных в самой высокой и самой низкой точках водосточного желоба

После установки двух крайних кронштейнов соединяем их, натянув леску или бечевку. Эта линии нужна для точной разметки рядовых держателей

Строительным уровням проверяем уклон, создаваемый держателями

Края желоба, находящиеся возле угла скатов, закрываем заглушками, чтобы предотвратить стекание воды мимо воронки

Если длина обустраиваемого ската более 3х метров, то наращиваем желоба с помощью соединителя, компенсирующего линейное расширение

Установленные на кронштейны желоба фиксируем, отогнув язычок держателя

Шаг 1: Установка дополнительной решетины

Шаг 2: Примерка кронштейна для определения линии сгиба

Шаг 3: Установка крайнего держателя для желоба

Шаг 4: Разметка установки рядовых кронштейнов

Шаг 56 Проверка правильности уклона

Шаг 6: Установка заглушки на край желоба

Шаг 7: Соединение деталей желоба

Шаг 8: Фиксация желоба язычком кронштейна

После установки и фиксации желобов в самые нижние точки водосточной системы устанавливают водосборные воронки, к которым подключают водосточные трубы:

Галерея изображений

Снимаем часть желоба, к которой будет подсоединяться водосборная воронка и стояк. Прикладываем воронку, чтобы отметить через нее отверстие, которое будем прорезать в желобе

В отмеченном на желобе месте сверлим отверстие диаметром, соответствующим диаметру водосточной трубы

С донной стороны желоба прикладываем водосборную воронку и фиксируем ее, защелкнув края на кромке желоба

Возвращаем желоб с воронкой на место. К водосборной воронке подключаем два колена, чтобы приблизить основную часть трубы к стене

Шаг 9: Разметка места установки воронки

Шаг 10: Сверление отверстия в водосточном желобе

Шаг 11: Крепление воронки на водосточном желобе

Шаг 12: Подключение водосточной трубы к воронке

Монтаж горизонтальных элементов

Набор инструментов, который понадобится при проведении работ:

• маркировочный шнур;
• рулетка длиной не менее 3-х метров;
• ножовка по металлу;
• универсальная отвертка;
• молоток;
• плоскогиб;
• трубные клещи.

Некоторые умельцы нарезку металлических желобов и труб выполняют с помощью болгарки. Но это далеко не лучшее решение, поскольку вращающийся диск в процессе работы нагревает полимерное покрытие. А это может послужить причиной повреждения элементов водостока в процессе эксплуатации.

Первым делом монтируют кронштейны, которые предназначены для поддержки водосборных воронок, размещая их на расстоянии в 5-10 см от элементов

Установку кронштейнов начинают с монтажа крайних элементов. Затем расстояние между водосточными трубами делят на равные промежутки длиной в 60-80 см под установку остальных крюков.

Чтобы упростить себе задачу, обеспечив равномерный уклон желобов в направлении водоприемных воронок, при разметке лучше натянуть шнур. Пограничные значения величины уклона – от 2 до 5 мм на каждый погонный метр. Для повышения точности установки лучше обозначить несколько ключевых линий, натянув для этого шнурок в два-три ряда.

Если работать приходится с металлическими крюками-кронштейнами, перед тем, как крепить, их необходимо изогнуть в соответствии с углом наклона крыши

В процессе монтажа кронштейнов уклон достигается путем смещения коротких крепежей по вертикали либо же посредством сгибания металлических держателей в расчетном месте.

Чтобы не нарушить оцинковку и не повредить полимерное покрытие, для сгибания крепежей используют специальное приспособление – плоскогиб.

Фиксируют кронштейны на монтажной планке в трех точках, используя для этого самонарезающиеся оцинкованные шурупы, не забывая корректировать по ходу отклонения от заданного шнуром направления

Сбор водосточной системы можно выполнить одним из двух способов:

1. Все элементы разложить на земле в горизонтальном положении, а затем вставить собранную конструкцию в зафиксированные по периметру здания кронштейны. Этот способ применим для маленьких домов и небольших площадей отделки.
2. Традиционный вариант предполагает поэтапную сборку всех элементов системы непосредственно на здании.

Монтаж водостока должен производиться в порядке «сверху вниз»: сначала устанавливают водоприемники, затем выполняют подсоединение водосточных стояков. Это продиктовано технологическими особенностями водоотводящей системы.

При традиционном поэтапном варианте сборки всех элементов водоотводной системы монтаж конструкции осуществляется строго принципу «сверху вниз»

Перед тем как крепить водостоки к частям крыши, сначала монтируют воронки, не забывая учитывать возможные температурные расширения. Затем устанавливают желоба, располагая их на 2 см ниже линии, которая условно выступает продолжением свеса. Их выпускают отрезками длиной по 3-4 метра. Желоба, занимающие крайние позиции в линии, скорее всего, придется обрезать.

При установке желобов стоит помнить, что они должны быть как минимум на треть перекрыты свесом карниза. В идеале перекрытие должно составлять половину собственного диаметра.

Желоб укладывают в держатели в чуть согнутом состоянии, заводя в пазы крюков сначала дальнюю его сторону, а затем ближнюю, и фиксируя посредством защелкивания

Водосточная система – это важная часть архитектуры, и ее обязательно нужно продумывать еще в проекте. Да и согласно современным строительным нормам и правилам, установку водостоков желательно производить еще перед установкой финишного кровельного покрытия. Но на практике так получается далеко не всегда. Также, в идеальном варианте, первым делом перед покупкой водосточной системы вы должны решить, как именно вы будете крепить желоба: по карнизу, к лобовой доске или к первому ряду обрешетки. Но, к сожалению, некоторые современные производители предлагают кронштейны, которые рассчитаны только на один вид крепления – к лобовой доске.

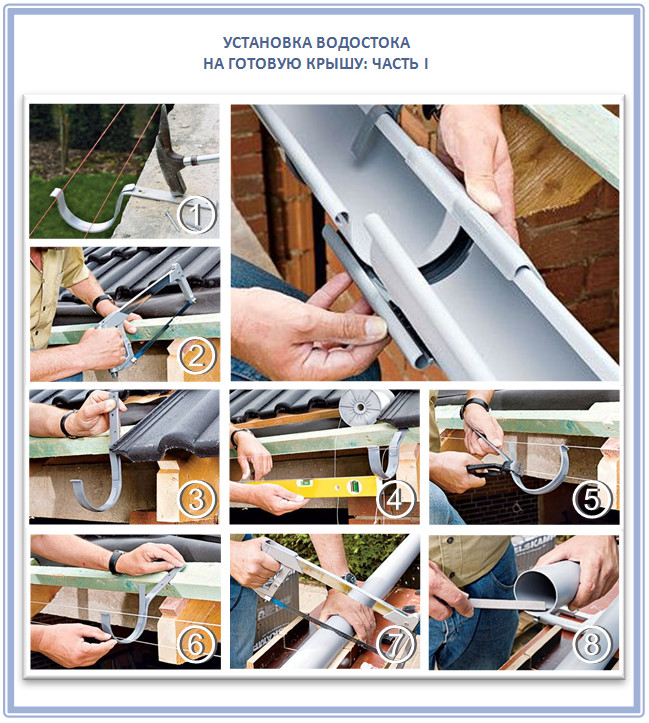

Тогда что делать в такой ситуации: крыша уже покрыта и кровельное покрытие уложено, если речь идет о металлических листах, которые закреплены «намертво» или лобовая доска вообще отсутствует? Сейчас мы откроем вам пару секретов!

Когда установка водостока нужна только на финишных работах?

Исключительно к лобовой доске чаще всего фиксируют водосток, если приток воздуха для проветривания внутреннего утепления осуществляется через специальные отверстия в подшивке свеса – их еще называют перфорированными софитами. Это самый простой и дешевый способ вентиляции, хотя и не самый профессиональный, ведь для хорошего притока воздуха этого недостаточно. Поэтому опытные кровельщики считают, что более эффективно сделать приток воздуха через зазор, который образуется под обрешеткой.

В этом случае лобовую доску вам необходимо будет располагать достаточно низко, а кронштейны для желобов фиксировать только на обрешетке. Правда, у такой системы есть недостатки: под тяжестью снега и льда доска можно попросту сломаться. Исходя из этого, решите, какой именно способ подходит вам.

Также крепеж исключительно к лобовой доске необходим, если водосточная система устанавливается намного позже после возведения дома. Например, вы купили недострой (довольно распространенная ситуация). И, если не трогать дорогой и не понятно по каким конкретно принципам уложенный кровельный материал, то закрепить кронштейны у вас получится только к лобовой доске. Кроме того, также при замене водосточной системы тоже не получится сделать как-то по-другому.

И третий момент: если вы использовали антиконденсатную гидроизоляционную пленку, ее по правилам необходимо выводить на карнизный свес, а это уже возможно тоже только при креплении водостока прямо к лобовой доске, но не к обрешетке:

7 популярных монтажных методов

Для закрепления желобов и водосточных труб и вам понадобятся специальные крюки. По строительным правилам, установить вы их можете тремя основными способами: в общий дощатый настил, если речь идет о мягкой кровли, в стропильные ноги и в ветровую доску карнизного свеса:

Один из самых популярных примеров:

Способ №1. Крепление к стропильной системе: приподнимаем покрытие

Иногда домашние мастера даже рассчитывают на то, что после окончания строительства крыши у них получится все-таки приподнять один-два листа кровельного покрытия и закрепить крюки на обрешетку. Но на самом деле оторвать вот так просто листы любого покрытия не получится, ведь вам придется в этом случае избавляться от одного-двух рядов саморезов или гвоздей. А на этом месте уже не обойтись без заплаток, что сведет на «нет» весь эстетический эффект.

Но кое-какой хитрый способ в этом плане все-таки применяется, и его суть состоит в том, чтобы положить специальные доски под покрытие, которые позволяют его не помять кровельный материал и выкрутить крепление пассатижами. И ведь получается!

Еще нечто подобное нередко проделывается с шифером. Там прямо в волны шифера вставляют деревянные бруски, которые были заранее выструганы по профилю волны. Здесь крепление для водостока монтируют прямо насквозь самого шифера – и брусок, и крюк одновременно.

Способ №2. Крепление к лобовой доске: создаем надежную опору

Крепления крюков к лобовой доске – это самый простой способ, если крыша уже готова. Причем саму лобовую доску вовсе не сложно декорировать так, чтобы она выглядела как отдельный элемент экстерьера крыши:

Для металлических кровельных покрытий крюки нужны короткие, из этого же материала и крепить их тоже лучше на металл:

А вот легкий по весу пластиковый водосток без проблем выдержит деревянная лобовая доска:

Способ №3. Крепление на «костыли»: идем на хитрость

В случае, если лобовой доски на крыше нет вообще, тогда в стене устанавливают специальные металлические или деревянные «костыли», и желоб крепится прямо к ним при помощи шпилек или брусьев:

Способ №4. Кронштейны в опорах

Или же крюки приходится ввинчивать в то, что есть, особенно, когда речь идет о небольших придомных постройках:

а

Способ №5. Невидимые кронштейны: захватываем желоб сверху

Кроме того, сегодня продаются такие кронштейны, которые незаметны даже после монтажа, потому что они держат желоба сверху, а не снизу. Гениальное решение, не правда ли?

Такие кронштейны нужно крепить с шагом 40 и 70 см, иначе при более значительном расстоянии желоба способны деформироваться под тяжестью льда или снега:

Тем кронштейнам, которые крепятся к обрешетке или сверху к стропильной ноге, сначала нужно изогнуть и придать форму, чтобы потом идеально подогнать их к углу наклона ската.

Способ №6. Регулируемые кронштейны: для сложных условий

Вам будет интересно узнать, что в продажу сегодня поступили регулируемые кронштейны. Достаточно подкрутить шурупы, чтобы регулировать их и настраивать в зависимости от угла наклона ската. Благодаря этому вам не нужно будет вновь проверять радиус изгиба у каждого крюка по отдельности.

Посмотрите, как устроены такие кронштейны! Это две основные части, которые можно сдвигать относительно друг друга в зависимости от необходимой высоты крепления:

Способ №7. Крепим прямо на кровельное покрытие

В самых сложных случаях иногда приходится приобретать кронштейны подороже, но которые позволяют установить водосток даже на такую крышу, где уже уложено хрупкое гофрированное покрытие:

Конечно, такой метод подходит лишь для регионов, где дожди выпадают не часто и не в больших количествах.

Итак, подведем итоги: насколько надежным окажется крепление, зависит от того, правильно ли вы смонтировали желоба. Ведь у водостока нет такой задачи, как решать проблему снега – это должны делать снегозадержатели и специальный кабельный обогрев.

Технические тонкости монтажной технологии

А теперь сделаем краткий обзор самой технологии закрепления водостока на готовой крыше.

Как рассчитать необходимое количество водосточных элементов?

• В – расстояние по горизонтали от свеса до конька;
• Н – высота, а С – длина крыши (все размеры в метрах).

Вот как правильно должен происходить монтаж водосточной системы на лобовую доску:

• Шаг 1. На самой доске, которая была установлена предварительно, отметьте лазером горизонтальную линию в самом высоком месте желоба.
• Шаг 2. Разместите затем настоящую линию, с учетом наклона, который должен составлять от 3 до 5 миллиметров на каждый погонный метр желоба.
• Шаг 3. Теперь нужно пронумеровать все крюки, причем сама разметка должна делаться с учетом уклона желоба. Далее при помощью крюкогиба слегка изменяем радус крюков.
• Шаг 4. Установите два крайних крюка, а между ними, по самому дну желоба нужно натянуть веревку. Установите остальное крепление.
• Шаг 5. Определите расположение воронки в конце желоба соответственно их размеру.
• Шаг 6. Далее приложите воронку желоба к доске и обведите карандашом по контуру. От края контура к центру оставьте кантик в 45 мм и выпилите отверстие обычной ножовкой? либо специальными ножницами для металла.
• Шаг 7. Теперь получившиеся рамки отогните наружу. Вставьте желоба друг в друга. Важно, чтобы передняя часть желоба надевалась правильно – так, чтобы его носик оказался внутри завитка.

Вся сборка достаточно проста, сродни детского конструктора.

Желоба и воронки: располагаем на правильном расстоянии

А теперь перейдем непосредственно к установке водосточного желоба:

• Шаг 1. Первым делом монтируем воронку и прилегающие к ней желоба.
• Шаг 2. Края желоба крепим саморезами к лобовой доске.
• Шаг 3. Закрепляем воронку и сами желоба, пока их профили полностью не совпадут.
• Шаг 4. Проверяем угол наклона и расположение кронштейнов.
• Шаг 5. На них устанавливаем профиль желобов и состыковать их между собой. Свободные торцы закрываем заглушкой.
• Шаг 6. От воронки делаем отвод да трубы в стене.
• Шаг 7. Монтируем кронштейн для трубы.
• Шаг 8. Размечаем путь установки трубы и крепим уже вертикальные водосточные элементы.

Современные металлические водостоки соединяются между собой на уплотнителях и зажимах. Пластиковые водостоки соединяют тремя основными способами: на защелках с зажимом, на резиновых уплотнителях и методом холодной сварки. Главное при всем этом обязательно учитывать компенсацию линейного расширения.

Также подумайте о таком элементе, как специальная решетка для водосточной системы. Она нужна для того, чтобы очистить стекающую воду от растительного мусора, который нередко смывается с крыши – это листья хвои и ветки. Ведь застоявшаяся вода зимой способна превратиться буквально за ночь в лед и разорвать водосток изнутри.

Крепление вертикальных водостоков

Для начала давайте разберемся подробнее, как и какой стене правильно крепить водостоки. Итак:

• В случае с трехслойной стеной держатели нужно крепить только к лицевому слою. Если толщина его около 9 см, значит, глубина анкера должна составлять 6 см, а если толщина 12 см – значит, глубина анкера должна быть 8-9 см.
• Если речь идет о двухслойной стене, то уже после того, как она будет отделана, в ней следует просверлить отверстие 6-9 сантиметров глубиной. Важно, чтобы дюбель при этом обязательно прошел второй слой теплоизоляции. И только после этого можно докручивать крепление.
• С однослойной стеной делать нужно так: держатель закрепите в стене при помощи шурупов или специального распорного дюбеля, но на глубину не менее 6 сантиметров.
• А вот если вы крепите водостоки в деревянной каркасной стене, прикрепите держатель с саморезами к деревянному фасаду. Зафиксировать все это можно при помощи длинного острого стержня.

Более грамотно, конечно, устанавливать вертикальные составляющие водостока еще в процессе кладки стен, но и по их завершению такие работы вполне возможны. Важно знать только лишь о нескольких правилах:

• трубы устанавливать нужно всегда снизу вверх;
• отверстия просверливать небольшие;
• между сливной трубой и стеной обязательно должно быть сохранено расстояние;
• закреплять внизу специальное сливное колено со срезанным углом, чтобы вода не попадала прямо под фундамент.
• Или же колено замените на обычное звено трубы и выведите на ливневую канализацию.
стены вам необходимо приобрести пластиковый дюбель, затем высверлить в стене отверстие под размер дюбеля, вставить его и закрутить шуруп, который уже прикреплен к хомуту.
• К деревянным стенам прикрепляют водосточную систему при помощи стержня или специальной пластинки с шурупами. Такой длинный и заостренный стержень нужно попросту забить.
• А вот если стена слишком тонкая в нужных местах, тогда вам понадобится длинный стержень, который будет закреплен дополнительно при помощи пластины с шурупами.

Небольшая иллюстрация поможет вам разобраться с этим:

А сама технология вертикального крепления достаточно проста:

• Шаг 1. Соедините трубы муфтами.
• Шаг 2. Когда будете вводить нижнюю трубу, оставьте зазор.
• Шаг 3. Под муфтой смонтируйте кронштейн с хоботом.
• Шаг 4. Точно также установите тройники.
• Шаг 5. Приклейте нижний отвод к трубе.

Посмотрите на эту пошаговую иллюстрацию. На фото №11 очень хорошо видна декоративная насадка:

Еще один важный момент: труба, которая расположена ближе всего к углу карнизного свеса, должна находиться на расстоянии 15 сантиметров от угла дома. Расположить вы ее можете посередине карнизного свеса, или прямо за углом, уже на торцевой стене.

Таким образом, вы легко убираете водосточную трубу с фасада, и ваша водосточная система, которую пришлось устанавливать уже на готовую крышу, будет выглядеть незаметной и гармоничной!

Интенсивные дождевые и талые воды могут нанести существенный урон придомовой территории , фундаменту и стенам здания. Поэтому необходимо обеспечить полное и надежное водоотведение. Система водостоков играет одну из главных ролей в защите стен и фундамента любого сооружения. Между тем, чтобы правильно собрать такую конструкцию, следует знать, как крепить водосток к крыше, во избежание ненужных переливов стекающей с крыши воды.

Особенности

Водосток представляет собой специальную систему, состоящую из желобов, воронок, вертикальных водосточных труб , а также комплектующих элементов и крепежа. Основной функциональной задачей такой конструкции является сбор и отведение атмосферных вод, который стекают по кровле крыши. Существует несколько видов водосточных систем, в зависимости от материала изготовления и конструкционных особенностей. Между тем наиболее популярным сегодня является водосток из ПВХ.

Проектирование

Установка системы водостока всегда начинается с проектирования. Это необходимо для точного определения количества элементов такой конструкции. Кроме этого, следует вычислить общую длину желобов и водосточных труб. Также важно рассчитать площадь крыши с тем, чтобы подобрать водостоки соответствующего диаметра или сечения для обеспечения полного отведения воды, сливающейся с крыши.

Монтаж системы водостока предполагает соединение нескольких конструкционных элементов. Одной из главных деталей является соединительная воронка, которая также обеспечивает компенсацию теплового расширения пластиковых желобов. По этой причине установку водосточной системы нужно начинать с монтажа воронки. Согласно инструкции о том, как правильно монтировать водосток, такие элементы, как воронка, следует устанавливать в самой низкой точке, относительно уклона системы. На практике, верхнюю кромку этого элемента нужно опустить на 2 см ниже такой линии.

При этом выступание карниза над лобовой доской не должно быть больше 3 части от диаметра желоба. Соблюдение такого правила предотвратит возможность переливания воды через желоб. На следующем этапе установки системы следует определить необходимый уклон и места фиксации кронштейнов для желоба. Пластиковый кронштейн нужно прикрепить к лобовой доске шурупами. На уровне воронки следует прикрутить оба крюка по обе ее стороны.

Также нужно обеспечить расстояние между кронштейном и воронкой в 2 см. После этого определяем месторасположение крайнего элемента фиксации желоба в наивысшей точке этой системы. Между зафиксированными таким способом кронштейнами нужно растянуть шнур, который и определит линию уклона водостока и позволит точно установить все остальные элементы. Не нужно забывать об обеспечении уклона желоба на отрезке длиной в 10 м. Он должен быть не менее 2 см.

На практике следует соблюдать расстояние между кронштейнами желоба, которое должно составлять не более 60 см. Если конструкция кронштейнов желоба предполагает их крепление непосредственно к кровельным доскам, то нужно обеспечить расстояние перегиба крюка. После фиксации всех кронштейнов можно начинать монтаж желобов. Такие элементы нужно отрезать по размеру при помощи ножовки.

Обратите внимание! Соединения таких элементов в воронке нельзя склеивать. Для стыковки между собой отдельных участков желобов используются специальные соединители. При установке соединителя следует выдержать расстояние до ближайшего кронштейна, которое не должно быть менее 10 см.

Важным моментом при монтаже желобов является их правильное крепление. Часто форма крыши требует использования внутренних и наружных пластиковых углов.

Для того чтобы соединить желоб водостока с углом, нужно на внутреннюю часть угла нанести несколько полосок клея, после чего прижать эти элементы. На ближайших кронштейнах углового элемента следует приклеить специальные фиксаторы. Некоторые случаи предполагают расстояние между воронками более 15 м, что требует использования корректирующих соединителей. В качестве хвостового ограничителя на конце желоба нужно применять специальную заглушку, которая фиксируется при помощи клея.

Установка водосточных труб

После монтажа горизонтальных элементов следует приступить к установке вертикальных водосточных труб и комплектующих. Колена нужно соединять между собой участками водосточной трубы. При этом следует приклеивать только верхние соединительные пары. Монтаж водосточных труб нужно начинать с разметки мест фиксации хомутов. Используя соответствующее сверло, следует сделать отверстие под дюбель. После этого нужно прикрутить основание для хомута. Один отрезок трубы должен фиксироваться двумя хомутами.

Для соединения между собой двух фрагментов водосточных труб нужно использовать специальную муфту. Принципиальной особенностью такого соединения считается обеспечение 2-х сантиметрового расстояния между отдельными трубами . Внимание: такое соединение склеивать нельзя. Монтаж водосточных труб нужно заканчивать приклеиванием нижних колен.

В качестве дополнительного элемента можно использовать специальный фартук для желоба, который фиксируется к деревянным доскам кровли. По окончания монтажа конструкции системы водостока нужно приступить к устройству кровли. Чтобы окончательно разобраться с нюансами крепления водостока к крыше, советуем посмотреть видео.

Также хотим предложить вашему вниманию статью, которая подскажет, как зимой избежать обледенения водостоков:

Желоб навешивают на кронштейны, чтобы он немного заходил под кровлю Старый деревянный желоб

Для опытного кровельщика установить современную водосточную систему не составляет особого труда, но неопытный человек может не знать о некоторых нюансах, которые в будущем приводят к серьезным проблемам. Из которых самые распространенные – это деформация, изгиб желоба, протечка и разрушение фасада от постоянной влаги. Причем послужить причиной всего этого способна всего одна небольшая ошибка монтажа. А поэтому как закрепить водосток так, чтобы он прослужил верой и правдой далеко не один год, мы расскажем вам сейчас в самых подробных деталях.

Как правильно подобрать нужное крепление?

Всего для закрепления водостока вам понадобятся такие крепежные элементы:

• Кронштейны , на которые вы будете крепить желоба. Подобрать подходящее крепление вам будет не сложно, исходя от формы и габаритов приобретенных желобов.
• Хомуты - специальные приспособления, которые позволяют крепить сливные трубы к стене. Такое крепление также подбирается в зависимости от вида и размеров сливных труб. Также определитесь с материалом изготовления хомутов: если это будет пластик, то у него две точки крепления, а у металлических – одна, длинный метиз.

В продаже вы найдете крюки двух видов:

• Длинные крепят к обрешетке, к стропильным ногам.
• Короткие – к лобовой доске, по изначальному плану или ввиду того, что кровля уже установлена.

Расстояние между крюками должно быть в идеале около 50 см, максимально – 60 см. Если вы используете длинные крюки-держатели, их лучше прикручивать через обрешетку прямо к стропилам, тогда само крепление водосточной системы будет более прочным.

По окончанию установки и длинные, и короткие крюки сверху нужно закрывать карнизной планкой.

Конечно, длинные крюки согласно всем инструкциям необходимо крепить под кровельное покрытие прямо на обрешетку. Но нередко бывают ситуации, что старое кровельное покрытие снять вот так просто не получится, как и приподнять.

Например, оно старое, поэтому такие крюки нередко прикручивают даже на подшивку карниза. Несмотря на всю нелогичность этого метода, на практике он оказывается нередко рациональным и порой единственно возможным.

В основном, по правилам, металлические крюки применяют для металлического водостока, а пластиковые - для пластикового. Сегодня редко, но все же используются медные крюки:

Как правильно располагать кронштейны?

На этом этапе у вас возникнет вполне ожидаемый вопрос: как крепятся водостоки к самой крыше? Крюки для них монтируют к лобовой доске, ветровой, к карнизному свесу или прямо на стропильные ноги.

На стропильные ноги крепление устанавливают тогда, когда лобовой доски нет как таковой в принципе или ее важно оставить нетронутой ради определенного эстетического эффекта. Но, если кровля уже готова, тогда единственный рациональный вариант – это крепление крепежа к лобовой доске:

Иногда крепеж для водосточной системы приходится устанавливать прямо к обрешетке кровли. Для этой цели используются специальные удлиненные хомуты, которые фиксируют в двух точках. Кронштейны крепятся к стропилам (через обрешетку) только предварительно загнутые.

Часто домашние мастера пытаются сэкономить и ставят кронштейны слишком далеко друг от друга, хотя расстояние между крепежом не должно превышать 60 метров. Если нарушить это правило, со временем водостоки деформируются и постепенно повреждаются под давлением веса воды, льда и снега.

Также важно угадать с расположением кронштейнов, чтобы они не оказались слишком низко или слишком высоко относительно края крыши. Если крюки будут расположены ниже, чем нужно, дождевая вода с них будет плохо попадать в желоб, станет разбрызгивается и на фасаде пойдут потеки.

Иногда такая ошибка монтажа даже приводит к поломке и обрыву самого крепежа. А правильно, если желоб немного выступает за край, хотя бы наполовину его ширины. Если же водосток установить слишком высоко, то механическое давление на него и его крепления будет в разы больше нормы, и самой водосточной системе придется выдерживает на себе уже есть груз сходящего снега.

По окончанию монтажа крепления важно правильно установить и выровнять каждый крюк:

Учитывайте также, что при установке металлочерепицы также используется антиконденсатная пленка с припуском:

Как правильно самостоятельно закрепить желоб?

При монтаже любой водосточной системы крайне важно учитывать тепловое движение желоба и его конструктивных элементов , которые, в зависимости от материала изготовления, по-разному работают на растяжение и сокращение.

По правилам, единственно подвижным таким элементом должен быть навесной жалоб, который монтируют без дополнительного склеивания – только на защелке. Причем современные производители заботятся об этом, делая внутри желоба специальную, так называемую расширительную метку, которая помогает произвести сборку в соответствии с температурой воздуха, которая есть на момент монтажа.

Вот как правильно крепить водосток прямо на карнизный свес:

Как крепить современные водостоки из пластика?

Всего вам понадобятся для монтажа пластикового водостока такие инструменты: шнур, ножовка или болгарка, шуруповерт или отвертка, перфоратор, карандаш, рулетка, лестница, крюкогиб или тиски.

Давайте разберемся на примере, как правильно монтировать пластиковую водосточную систему. Всего на это занятие вам достаточно будет потратить около суток времени. Главное – правильно рассчитать уклон желоба в сторону воронки, чтобы вода легко стекала и подтаявший лед быстро спадал вниз. Согласно строительным нормам, на каждый погонный метр желательно делать 1 см уклона. Далее следуйте такой инструкции:

• Шаг 1. Итак, производим разметку крючков: выложите их на ровную поверхность вплотную друг к другу.
• Шаг 2. Теперь на крюке, где будет монтироваться желоб, сделайте засечки на столько сантиметров, сколько необходимо для создания уклона, и отметьте этом место карандашом.
• Шаг 3. Приложите линейку и начертите линию от первой отметки до последней. Линия получится не горизонтальной, как вы понимаете, и именно по этой линии вы будете крепить кронштейны.
• Шаг 4. Далее, если они у вас металлические крюки, тогда вам понадобится специальный крюкогиб, если же нет – тогда небольшие тиски. Их следует зажимать по черте и выгибать на себя.

На этом этапе устанавливаем все крюки, проверяя при этом угол загиба. Обратите внимание, что угол загиба у всех крюков должен быть один, а разным только само место загиба по линии.

Итак, шаг за шагом:

• Шаг 1. Возьмите крюк с самым малым загибом и прикрутите его к карнизу. У вас должна получиться самая высокая сторона крепления жалоба и самая низкая.
• Шаг 2. Проследите за тем, чтобы край кровли приходился как раз на середину крюка. Это важно, чтобы съезжающий зимой снег не повредил жалоб и дождевая вода попадала точно в воронку.
• Шаг 3. Теперь натяните между первым и последним крюком шнуровку или прочную нить, и прикрепите все оставшиеся крюки четко по этой линии. Расстояние между крючками у вас должно быть от 50 см до 65 см.
• Шаг 4. Теперь берем желоба и монтируем их. Обратите внимание, что у современных водосточных систем по краям жалобам есть специальные полосы, которые просто защелкиваются, а продуманная резиновая прокладка защищает их от протечек. Она обычно черного цвета и ее трудно не заметить.
• Шаг 5. Теперь поставьте заглушку желоба. Ее следует поставить сначала с внутренней стороны крючка и нажать на его внешнюю сторону.

Важно, чтобы при этом смонтированный желоб оказался перпендикулярным к земле:

Продолжаем установка водостока:

• Шаг 1. Следующим шагом замерьте расстояние от воронки до соединителя желоба, и при этом учитывайте, что он нам в процессе монтажа зайдет в воронку и соединитель до 7 сантиметров.
• Шаг 2. Установите воронку так, чтобы она была находилась от края кровли на 20-30 см.
• Шаг 3. Отрежьте еще кусок жалоба. Удобнее всего резать пластиковый желоб обычный ножовкой с мелким зубом, или же болгаркой с тонким кругом по металлу.
• Шаг 4. Теперь берем в руки воронку. Обратите внимание, что у нее есть специальные бортики – это ограничители, до которых нужно вставить желоб.
• Шаг 5. Монтируем воронку и желоба.
• Шаг 6. Теперь переходим к установке колен. Колена нужно установить на сливное отверстие воронки и повернуть в сторону стены.
• Шаг 7. После этого берем второе колено, и замеряем между ними расстояние. Второе колено нужно закрепить при помощи хомута.
• Шаг 8. Следующим шагом отмеряем расстояние до колена стока. Закрепить хомут в стену будет удобно при помощи саморезов с пресс-шайбой в 30 мм или же дюбеля, если у вас кирпичный дом.

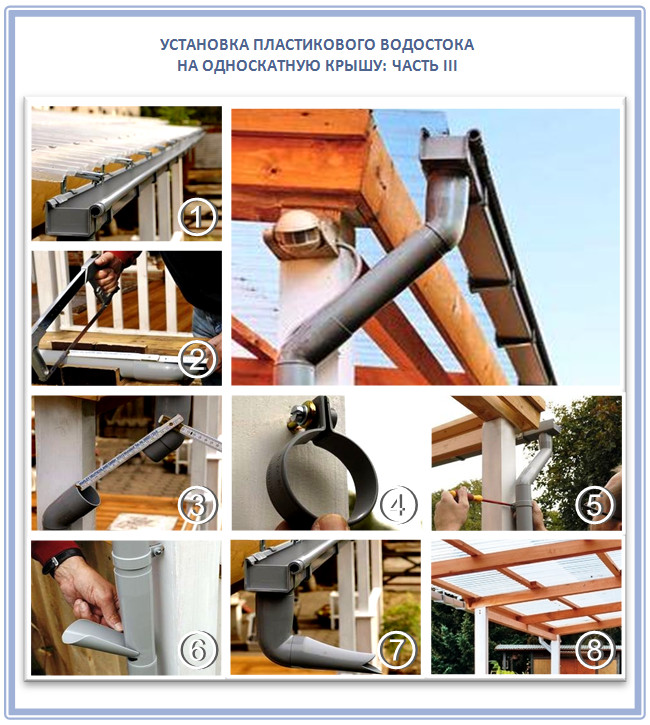

Рассмотреть процесс подробнее вам поможе такая пошаговая фотоиллюстрация:

Как крепить водостоки из металла?

Современные водостоки из металла не всегда обладают механическими защелками, а потому их детали нужно соединять холодной сваркой или при помощи специального клея:

Давайте разберемся в технологии крепления металлического водостока более подробно. Итак, все детали, необходимые для сборки такой системы, еще в заводских условиях производятся с высокой точностью, благодаря чему собрать элементы в единую систему вы сможете самостоятельно и особо не напрягаясь:

• Шаг 1. Первым делом необходимо снять точные размеры и сделать схему крепления будущего водостока для точного расчета количества труб с деталями крепления, желобов и кронштейнов, заглушек желобов, воронок и их соединителей. И приобрести все это у качественного производителя.
• Шаг 2. Чтобы выставить правильный уклон желоба (достаточно 5,0-10,0 мм), закрепите первый и последний кронштейн, а затем натяните между ними шнур.
  Шаг 3. Теперь переходим к самому монтажу. Сначала устанавливаем желоба с обязательным выдерживанием нужного уклона вдоль ската крыши. Крепежные кронштейны установите по периметру крыши на расстоянии 0,50 м.
• Шаг 4. Несколько частей металлического желоба в одну длину вам будет легче соединять на земле, используя заклепки и специальный герметик. Те концы желобов, которые не будут отводить воду, закройте герметично их заглушками.
• Шаг 5. Далее установите водосточные трубы, которые следует закреплять в необходимых местах на стенах. Сами участки труб между собой соедините при помощи хомутов.
• Шаг 6. Проконтролируйте вертикальность размещения труб отвесом.
  водостоки для крыши металлические.
• Шаг 7. Теперь соедините желоба с трубами и воронками.
• Шаг 8. И, наконец, установите нижние сливные колена в нужном направлении.

Модные медные водостоки крепят по такому же принципу, как и обычные стальные:

Но самое сложное – это монтаж водостока сложной формы:

Установленный водосток обязательно проверьте на надежность и протечки, просто залив в него воду из садового шланга:

Как установить в водосток греющий кабель?

Для того, чтобы уберечь только что установленный водосток от разрыва льдом с первыми же холодами, сегодня устанавливают кабельную систему обогрева. Она представляет собой электрический кабель, который протягивают по всему периметру крыши. Он работает в температурном режиме от 0 до минус 15 градусов, и даже при наличии льда и воды на крыше.

Такие кабели снабжены температурным главным должностным датчиком. Их устанавливают по краям крыши с южной стороны, и такие датчики регулирует включение-отключение кабельной системы.

Итак, любой желоб всегда подвергается в ходе своей службы постоянным нагрузкам. Особенно, если в вашей местности довольно часто идут дожди, снега и бывают сильные ветра. Кроме этого, на водосток оказывает разрушительное влияние ультрафиолет и разносимый ветром мусор. А поэтому даже за качественно установленной водосточной системой всегда нужно ухаживать!

Даже самый качественный и совершенный вариант водостока требует небольшого завершающего усилия, прежде чем он сможет радовать вас своим внешним видом и совершенной работой. Конструкцию нужно правильно и надежно крепить по периметру крыши, и вывести трубу в заранее подготовленное место, подальше от фундамента дома и пешеходной зоны участка.

Процедура установки

Зачастую крепление водостока не воспринимается владельцами, как работа, требующая внимания и терпения. Следует напомнить, что соответствующие услуги специалистов фирм, занимающихся продажей и последующим креплением систем водостоков на крыше, стоят примерно, как половина всей купленной системы водоотвода. Это потому, что главным компонентом крепления желобов и труб является настройка работы водостока.

Процесс установки водостока предусматривает последовательное выполнение основных этапов крепления:

• Разметка положения водосборных элементов на крыше и точек крепления кронштейнов;
• Определение мест установки водоприемных воронок, основываясь на объеме дождевой воды, сходящей с каждого ската крыши, и наиболее удобного места для крепления водосточной магистрали;
• Изготовление и крепление на стену кронштейнов сливной трубы водостока;
• Определение направления сброса и способа утилизации потока дождевой воды.

Важно! Перед любой, даже самой простой сборочной работой, рекомендуется изготовить монтажный чертеж или эскиз, который поможет ориентироваться в параметрах установки направляющих труб, точных координат точек крепления.

Способы установки водостока

Наиболее распространенным вариантом крепления пластиковых или стальных желобов под свесом кровли является использование кронштейнов и крюков, закрепленных к деревянным кобылкам нижней части стропил крыши. В этом случае используется крепеж в виде навесных крюков, идущих в комплекте к водостоку, или приобретенных отдельно под конкретные размеры водосборников.

Самый надежный способ крепления

Существует еще один способ крепления системы водоотвода, с помощью навесного металлического каркаса. Для изготовления металлической рамы потребуется определенное количество стальной ленты в 10*2 мм, сварочный аппарат и несколько часов дополнительной работы. Он более сложный и затратный, но обладающий целым рядом очевидных преимуществ:

1. Система водостока на крыше будет опираться на центральный стальной остов, обеспечивающий высокую жесткость даже самым слабым желобам из пластика. Для полимерных желобов и труб жесткость никогда не бывает избыточной, поломка и смятие профиля пластиковой конструкции напором воды является наиболее распространенной причиной выхода из строя водостока на крыше;
2. Количество точек крепления стального каркаса и место их расположения можно выбрать наиболее оптимальным, позволяющим закрепить конструкцию водосборных элементов в наиболее удобных для этого местах на крыше. Использование стандартных кронштейнов требует соблюдения минимально допустимого расстояния между точками, которые чаще всего не совпадают с шагом установки стропил.
3. Используя каркас, можно всегда отрегулировать и подстроить угол наклона профиля, особенно, если с момента установки водостока на крыше прошло немало времени.

Важно! Каркас поможет сохранить пластиковый желоб в случае схода лавины со ската крыши. При правильном расположении крепления система водостока поможет разбить поток льда и снега на неопасные фрагменты, а иногда даже остановить сползание ледяной и снежной корки по крыше.

Существует две разновидности каркаса для желобов. В первом варианте каркас под водосборник формируется в виде двух параллельных направляющих полос с несколькими дугообразными перемычками. Крепеж выгибают под профиль желоба так, чтобы дно желоба опиралось на перемычки, а края - на две полосы.

Для крепления на крышу можно использовать стандартные кронштейны, идущие в комплекте к водостоку. Если в конструкции каркаса использован довольно тяжелый профиль, например, лента 15х3мм, для надежности крепление лучше изготовить самостоятельно в виде стандартных крюков или петель в виде капли.

Второй вариант каркаса предусматривает наличие третьей полосы металла, проходящей под днищем профиля. Жесткость такого каркаса намного выше первого варианта, но он тяжелее и слегка изменяет внешний вид водостока на крыше. Поэтому использовать такое устройство лучше в местах на крыше, где внешний вид водостока не особо бросается в глаза, а прочность желобов и способ крепления имеет решающее значение.

В каркасной системе крепления есть свои недостатки, особенно в случае использования тонкостенных пластиковых желобов. Стандартное крепление с кронштейнов в этом случае оказывается непригодным для охвата каркаса и желоба. Поэтому, зачастую, приходится брать увеличенные размеры. Например, если желоб выбран на 115мм, опорные кронштейны нужно покупать отдельно на размер не менее 125мм. Такой вариант позволит закрепить каркас и желоб в одной петле на крыше.

Крепление водостока на подвесных крюках

Использование системы крюков является наиболее простым и доступным вариантом крепления к деревянным стропилам крыши. Нужно просто правильно рассчитать и найти точки на торцах стропил, куда можно безболезненно вставить и зафиксировать крепление с помощью саморезов.

Если шаг стропильной ноги или конструкция свеса кровли не позволяет выполнить крепление на стропилах, придется использовать переходной деревянный брус 40х40мм или, лучше, доску 150х30мм, которую саморезами пришивают к нижней части свеса по всему периметру края крыши. Такое крепление немного усложняет процесс установки, но в будущем, при необходимости, позволит устанавливать кронштейны и крюки в любом месте и в необходимом количестве. Профиль на крыше закроет промежуточный брус, и он не будет виден даже с вертикального положения. В любом случае, перед установкой его нужно будет тщательно обработать антисептиком и пропитать хорошим консервирующим раствором на органическом растворителе. На брус будет регулярно попадать большое количество влаги, поэтому без защиты крепление очень скоро набухнет и может потерять первоначальную прямолинейную форму. Соответственно, будет нарушена геометрия крепления желобов, их выгнет, и вода начнет просто выливаться с крыши на голову.

Совет! В любом варианте крепления категорически не следует сверлить отверстия в пластиковых желобах для их крепления на крыше, даже если нагрузка на болты и саморезы будет минимальной.

Любое отверстие моментально ослабит пластиковый профиль и через короткий срок станет источником возникновения трещины.

Регулировка уровня крепежа водостока к крыше

Главное требование при установке крепежа - нужно точно выдерживать угол наклона желоба, обычно его рекомендуют в 1-3 о. Это означает, что на каждом метре желоба высота крепления профиля уменьшается на 2-3 мм. Процедура установки угла довольно проста:

• Перед монтажом крепежа установите на ровной плоской поверхности строительную линейку и уровень, иногда в инструментах хорошего качества эти два прибора объединены в один;
• На отметке в 1 метр положите под линейку - уровень обычную спичку, без головки. Из-за возникшего наклона пузырек в уровне сместится на несколько миллиметров в сторону;
• Заметьте маркером точное положение пузырька в колбе уровня и при установке и регулируйте наклон стока в нужную сторону по показания уровня.

Для установки водосборников можно использовать метод уменьшения высоты установки на каждой точке, но такой способ сложнее и требует очень точного измерения уровней кронштейнов.

Заключение

Фирменные системы закрепления водостоков на крыше очень легко установить, но основной проблемой, как показывает практика, является регулярная подстройка и выравнивание углов водостока. Чаще всего после установки водостока на крыше хозяева забывают о его существовании, считая, что подобные устройства должны служить безотказно без вмешательства человека в их работу. Но убирать мусор из сеток и воронок и выравнивать угол наклона профиля приходится в любых, даже очень дорогих водостоках из меди или нержавейки.

В собранном и зафиксированном виде водосточная система кажется простой и не требующей особых усилий при монтаже. Однако малейшее отклонение конструкции или упущенный элемент крепежа делают установку не просто бесполезной, но и губительной для дома. К счастью, современные производители разрабатывают удобные в инсталляции и надежные комплекты таких систем, благодаря которым упрощается и сопутствующих элементов. Но только внимательность и аккуратность в ходе установки, подкрепленные тщательными расчетами, могут обеспечить качественную инсталляцию.

Материал для водостока

Традиционным материалом, из которого выполняются водосточные системы, является Он способен удовлетворять всем требованиям к таким конструкциям. Это и прочностные показатели, и гибкость в монтаже, и долговечность. Но есть и недостатки такого решения. Выбирая профиль водостока, следует ориентироваться на сталь, прошедшую оцинковку или обработку полимерным покрытием. Каким бы надежным ни было крепление водостока, поражение коррозией сведет на нет все усилия в монтаже. Поэтому защитный слой в случае с металлическим профилем обязателен.

Относительно пластика список преимуществ тоже немалый. На них стали переходить владельцы частных домов по причине удобного монтажа и бесшумности работы материала под дождем. Относительно прочности и долговечности пластиковые водостоки практически не уступают металлическим. Однако есть у поливинилхлорида и свои недостатки. Материал расширяется под действием высокой температуры , поэтому в точках крепления следует предусматривать

Как осуществляется крепление желобов?

Главным образом для этой задачи используются специальные крюки-кронштейны. Например, крепление с помощью таких элементов осуществляется в нескольких частях:

• фиксация к карнизному свесу, которая направляется вдоль ската кровли;
• к стропильной конструкции или крайнему элементу обрешетки;
• к дощатому основанию перекрытия.

Перед установкой следует рассчитать, каким будет плечо крюка. Чтобы не просчитаться, рекомендуется приобретать регулируемые элементы. С их помощью можно осуществлять крепление водостока практически на любой скат, не деформируя при этом металл. Также следует обращать внимание на оттенок и форму крепежной детали - это позволит выдержать стилистику фасада.

Разновидности кронштейнов по конструкции

В конструкционном отношении разделение кронштейнов для водосточных систем имеет очень большое значение. От правильности этого выбора зависит надежность и функциональность конструкции. Итак, крепление водостока может выполняться кронштейнами следующих типов:

1. Фронтальные элементы. Такой крепеж прикручивается к ветровым доскам с помощью шурупов. Располагать кронштейн можно под углом или в вертикальном положении - это зависит от того, как были обрезаны стропила.
2. Выгнутые плоские кронштейны. Фиксация выполняется к дощатому настилу, к стропильной конструкции или обрешетке. Важно, чтобы выдерживался шаг крепления, что не всегда возможно, например, при фиксации к обрешетке.
3. Плоские кронштейны для выполнения боковой установки. С помощью этого крепежа производится крепление водостока к крыше с боковой стороны стропил.
4. Универсальный кронштейн. Собственно, название говорит за себя - данная разновидность метиза позволяет фиксировать конструкцию к стропилам, элементам обрешетки, настилу или же к ветровой доске.

Разметка установки

Желоба следует ориентировать таким образом, чтобы в процессе оттепели они смогли выдерживать массы сползающего с крыши снега. Места фиксации кронштейнов должны находиться в двух сантиметрах от воронки и не более. В этом участке будет произведено соединение желоба с трубой. Крайний элемент крепежа следует отодвинуть от края кровли на 15 см. Перед тем как выполнять крепление водостока к крыше, необходимо произвести монтаж разгибаемых кронштейнов. Они укладываются рядом, после чего надо с помощью маркера нарисовать линию с уклоном желоба. Каждый фиксатор отгибается в том месте, где был оставлен след от маркера. После этого выполняется монтаж согласно намеченному плану.

Расчет уклона

Для желобов также следует предусмотреть так называемую кривизну. Это уклон относительно то есть в их сторону. Данный расчет производится исходя из сечения желоба и длины ската. На один метр это отклонение может составлять от 0,5 до 2 см. К примеру, если по горизонтали длина ската будет иметь 8 м, то разница в уровнях от одного кронштейна до другого будет составлять 4 см. Если же длина ската превышает 12 м, то в некоторых случаях крепление водостока выполняют с уклоном в двух направлениях. Такая конфигурация встречается, если на одной стороне крыши предусмотрено несколько труб для отвода воды. Обязательным условием корректности монтажа с уклоном является соблюдение горизонтали для карнизного свеса.

Монтаж кронштейнов

Установка кронштейнов может производиться с шагом от 0,4 до 0,7 м. В целях экономии многие сокращают это расстояние, но такое решение опасно с точки зрения надежности. Дело в том, что без хорошей опоры желоба могут прогнуться и деформироваться под нагрузками снега. В этом отношении пластиковые водостоки прочнее, хотя и для них есть предел максимальной нагрузки. В установке кронштейнов к стропилам главное - это выдержать уровни с оптимальными наклонами желобов. Монтаж по направлению ската производится с понижением каждого последующего элемента относительно предыдущего. Детали крепления, которые устанавливаются к стропильной конструкции и обрешетке, сначала нужно согнуть под соответствующую форму для того чтобы был обеспечен правильный подгон по наклону ската.

Установка держателей для труб

Для обеспечения фиксации водосточных труб к стене здания используют специальные держатели. Устройство такого элемента предусматривает наличие хомута и шурупа, которые будут обеспечивать крепление водостока к стене дома. Держатель следует располагать под всеми раструбами, где соединяются трубы. Если используются прямые и длинные отрезки труб, то установку хомута следует производить через каждые 2 м.

Важно отметить, что для деревянных и кирпичных стен необходимо использовать разные модели держателей. Например, для кирпичных следует подбирать изделия, включающие шуруп с пластиковым дюбелем. В данном случае необходимо проделать отверстие для крепежного элемента, через которое и будет осуществлена установка держателя.

Если планируется монтаж водостоков к деревянному дому , то крепление хомутов желательно выполнять с помощью специальных стержней или пластин с шурупами. Деревянная основа считается менее надежной, поэтому необходимо предусматривать или заглубленное внедрение крепежа, или установку с захватом большей площади. Для повышения надежности также рекомендуется устанавливать вспомогательные панели, на которые в дальнейшем можно будет осуществлять монтаж держателей с водосточными трубами.

Особое внимание при строительстве кровли следует уделять отводу воды, с целью чего монтируют водосточную систему. Основным её назначением является защита крыши, фасада и фундамента от излишнего попадания воды. Крепление водосточной системы выполняется при помощи хомутов, которые крепятся в стену дюбелями. В большинстве случаев скатная крыша здания обустраивается водостоком. Он состоит из следующих компонентов :

• желобов;
• водосточных труб;
• воронок;
• дополнительных аксессуаров.

Водосточные желоба классифицируют по форме и материалу изготовления. По форме желоба различают :

• прямоугольные;
• трапециевидные;
• полукруглые.

По материалу изготовления :

• пластиковые;
• металлические.

Кроме этого они могут иметь очень широкое разнообразие цветовой гаммы, что позволяет подобрать наиболее гармоничный вариант в каждом индивидуальном случае. Во время расчетов обязательно принимают во внимание форму водосточного желоба, поскольку она определяет полезную площадь и соответственно пропускную способность. Помимо этого учитывается материал, из которого он будет изготовлен, пластиковые элементы при эксплуатации в условиях низких температур очень хрупкие и ненадежные. По этой причине к выбору этих параметров следует подходить крайне грамотно.

Особенности монтажа системы отвода воды

Крепление водостока к зданию и крыше осуществляется при помощи специальных кронштейнов. В качестве нормы принимают правило, в соответствии с которым крепление водосточного желоба выполняют через каждый метр. При расчете водосточных труб берут во внимание то, что каждые 10 метров желоба должны оснащаться одной водосточной трубой диаметром 100 мм. Очень полезно знать площадь крыши, а еще лучше её проекции. Это связано с тем, что крыша площадью 100м 2 при наклоне 30° будет воспринимать больше атмосферных осадков, чем такая же крыша с уклоном 45°. Специалистами в строительной сфере уже давно установлено, что каждые 100 м 2 проекции крыши необходимо оснащать одной водосточной трубой диаметром 100 мм.

Крепление водосточных труб также осуществляют хомутами, только немного другого типа, чем для желобов. Очень часто здания и сооружения имеют сложную конструкцию крыши, требующую дополнительную установку водосточных труб. В связи с этим при специалисты учитывают наличие фронтонов, выступов, эркеров и других архитектурных особенностей.

Один из самых дешевых вариантов современной водосточной системы – это системы из оцинкованной стали. Они имеют хорошие эксплуатационные свойства и длительный срок службы. Главным достоинством, выгодно отличающими их от пластиковых систем, является сохранение всех механических характеристик независимо от температуры окружающего воздуха. Другим немаловажным преимуществом считается их невысокая цена и простота монтажа. Это дает возможность, даже людям со средним достатком, самостоятельно обустроить себе качественную и недорогую систему водоотведения.

Особенно часто возникает вопрос, как закрепить водосток из оцинковки к зданию. Это можно очень просто осуществить при помощи специальных оцинкованных хомутов и кронштейнов, имеющихся в свободной продаже. Одной из особенностей конструкции оцинкованных систем является наличие защитного полимерного слоя под краской. При деформации этого полимерного покрытия, коррозия очень быстро распространится по всей поврежденной зоне. В связи с этим при эксплуатации и монтаже оцинкованных элементов применять острые предметы и инструменты, а также осуществлять чрезмерные изгибы и другие операции, опасные для полимерного покрытия, запрещено.

При выборе цвета и фактуры водостока следует особое внимание уделить цвету кровли и фасада здания. Водосточная система должна гармонично вписываться в дизайн сооружения и не портить своим видом фасад. В ином случае водосток следует спрятать с тыльной стороны дома, что будет оптимальным решением при невозможности выбрать подходящий цвет. При использовании мягкой черепицы специалисты рекомендуют устанавливать пластиковую водосточную систему. Это обусловлено наличием у неё слоя минеральной крошки с абразивными свойствами. При больших потоках воды она смывается в водосток, царапая поверхность желоба, воронки и труб, а это соответственно может приводить к повреждению полимерного покрытия и развитию коррозии.

Монтаж кронштейнов

Правильный ответ на вопрос, как правильно крепить водостоки полностью зависит от типа системы и свойств самого здания. При строительстве водосточной системы используют следующие варианты монтажа :

• Крепления кронштейнов в горизонтальной плоскости на кровельной лобовой доске применяется в случае использования пластиковых желобов.
• При отсутствии лобовой доски используют крепление желоба водостока к стропильным ногам. В случае невозможности осуществить данный способ, применяют специальные кронштейны, регулируемые по высоте шпилек.
• Довольно часто производят монтаж с креплением к нижней части настила или обрешетке кровли.
• Крепление водосточной трубы к стене осуществляют при помощи хомутов (пластиковых или оцинкованных).

Выбор крепежных хомутов осуществляют с учетом следующих требований :

• крепление хомута к стене должно осуществляться метизом с рабочей длиной не менее 50 мм;
• глубина крепления должна подбираться с учетом теплоизоляционного слоя стены;
• между стеной и трубой обязательно должен быть зазор.

Следует знать, что при затяжке хомутов нужно оставлять зазор в 1 миллиметр для возможного теплового расширения водосточной трубы вследствие перепадов температуры окружающего воздуха.

Монтаж желобов

Для монтажа желобов водосточной системы последовательно выполняют следующие действия :

• по результатам измерения общей длины карниза вычисляют потребность в желобах;
• вычисляется потребность в расходных материалах , чтобы осуществить крепление водостока к крыше;
• производят разметку для установки крепежных деталей элементов водостока;
• устанавливают кронштейны на заранее обозначенные места с учетом необходимого уклона желобов в сторону воронок;
• выполняют крепление водостоков к крыше при помощи заранее установленных кронштейнов.

Важно знать, что для осуществления качественной разметки необходимо иметь следующий инструмент: рулетку длиной не менее 3 метров, моток ниток, уровень, карандаш.

Использование дополнительных аксессуаров

В качестве дополнительных аксессуаров в системе водоотвода применяют :

• заглушки;
• колена (45° или 90°);
• отводы (на два или три потока);
• резиновые уплотнители (для пластиковых систем);
• компенсаторы (устранение последствий теплового расширения).

Заглушки используются, как для пластиковых, так и оцинкованных водосточных систем любой формы. Они предназначены для закрытия тупикового ответвления желоба, которое не ведет в сторону воронки. Колено служит для изменения направления водосточных труб на определенный градус. Это дает возможность обойти различные архитектурные особенности или спрятать водосток с тыльной стороны. Отводы на несколько потоков позволяют в одну выпускную трубу свести стоки от всех имеющихся водосточных труб, тем самым значительно экономя время и деньги, так как отсутствует необходимость дополнительно сооружать канализационные сливы под каждую воронку. Резиновые уплотнители применяют при соединении между собой желобов и водосточных труб, которые служат одновременно и гидроизоляцией зазора и дополнительным фактором крепления. Компенсаторы – это современные элементы водосточной системы, предназначенные для предотвращения деформаций при тепловом расширении.

При эксплуатации водосточных систем очень часто возникают трудности, которых не наблюдалось при монтаже. Зачастую это связано с засорением водосточной системы, нарушением её целостности или механическим повреждением. Так, после осеннего периода года практически все желоба необходимо прочищать от листвы, скопившейся там за весь год. Выходом в данной ситуации может стать установка защитной сетки, накладывающейся сверху желоба и имеющей перфорированную поверхность. Это дает возможность беспрепятственного прохода воды в водосточную систему, одновременно задерживая листья.

Важно знать, что, несмотря на установку защитной сетки, необходимо проводить периодическое очищение желобов от мусора и листьев.

Другим распространенным случаем является повреждение пластиковых водосточных систем вследствие их промерзания. Чтобы избежать этого, используют систему антиобледенения, состоящую из кабелей обогрева и пульта управления.

Назначение крыши над домом пояснять не нужно. Одна из функций - защита чердака или мансарды от осадков, т.е. от затекания воды. Но, стекая по скатам кровли, вода неизбежно попадает на стены и фундамент. В результате этого очень быстро разрушаются несущие элементы конструкции здания.

Избежать разрушительного действия воды можно посредством установки водосточной системы кровли. Прежде чем приступим к мастер-классу по монтажу водостоков, немного теории.

Виды водосточных систем

Система водостоков имеет два признака классификации, которыми определяется технология ее монтажа:

1. По способу изготовления - самодельная, промышленная.

Кустарного производства, т.е. самодельный водосток с крыши. В пользу этой системы говорят такие факты, как возможность сделать красивый и необычный водосток своими руками. Изготовление самодельной системы не сопряжено со значительными затратами. Кроме того, её можно монтировать по удобной для пользователя схеме. Безусловный недостаток в необходимости постоянного обслуживания, поскольку водостоки обычно делают из оцинковки, которая быстро прогнивает. Среди условных недостатков - сложность стыковки отдельных элементов и посредственный внешний вид.

Заводского производства (фабричная). Этот способ предполагает выдерживание всех стандартов и параметров. Т.е., при необходимости можно без проблем стыковать различные элементы с разных поставок одного производителя.

2. По применяемому материалу - пластиковая, металлическая.

По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).

Преимущества пластиковых водостоков:

• невосприимчивость к ультрафиолету. Качественная пластиковая водосточная система не выгорит в течении всего срока эксплуатации;

• не подвержены коррозии;

• клеевая система не требует ухода, поскольку используется метод «холодной сварки» в ходе которого соединение элементов происходит на молекулярном уровне;

• прочность;

• малый вес;

• рабочий температурный режим -40°С +70°С;

• простота монтажа;

• наличие разной цветовой гаммы;

• большое разнообразие комплектующих элементов позволяет создать водосточную систему нужной конфигурации, что делает ее незаменимой при монтаже на ломанные кровли.

Недостатки водостоков из ПВХ:

• пластик может разрушиться от механического воздействия. Поэтому такие системы нельзя устанавливать на высотных домах. Водосточная система из пластика монтируется только на малоэтажный частный дом;

• ремонтная непригодность. Разрушенный элемент невозможно восстановить;

• пластиковая система водоотвода с уплотнительными резинками требует периодической замены уплотнителей, что влечет за собой разборку/сборку элементов;

• высокий коэффициент линейного расширения.

Водосточная система из металлического профиля имеет несколько разновидностей: оцинкованная, медная, оцинкованная с полимерным покрытием (окрашенная). Основное отличие между ними: стоимость и длительность эксплуатации. Внешний вид представлен на фото.

Преимущества металлических водостоков:

• прочность;

• надежность;

• выдерживают значительные снеговые нагрузки и прочие воздействия внешней среды;

• не поддерживают горение;

• рабочий температурный режим -60°С +130°С;

• стабильность размеров.

Недостатки водостоков из металла:

• высокая стоимость;

• значительный вес всей системы;

• сложность монтажа;

• малый выбор цветов;

• появление ржавчины при повреждении защитного слоя (исключение - водосточная система из меди);

• незначительное количество элементов делает ее пригодной только для монтажа на крыши имеющие углы в 90°.

Какая водосточная система лучше, пластиковая или металлическая, трудно ответить однозначно, всё зависит от конкретных условий эксплуатации и прочих факторов. В любом случае, выбор водосточной системы должен базироваться на показателях качества, а не цены.

С позиции этой классификации и будем рассматривать, как правильно смонтировать водосточную систему своими руками.

Монтаж водосточной системы - инструкция

Как и любой строительный процесс, технология монтажа водостоков включает в себя подбор системы, материала и расчетов.

Есть несколько вариантов водосточных систем в зависимости от их пропускной способности. Например, 100/75, 125/90, 150/110. Такая маркировка показывает соотношение диаметра трубы и желоба. Наглядно система круглого сечения 125/100 и квадратного сечения - на фото.

Совет. У каждого производителя свои размеры желобов, труб. Их конфигурация также различна. Поэтому, даже не пытайтесь состыковать системы разных изготовителей.

Такое разнообразие систем нужно для того, чтобы каждый пользователь мог выбрать ту, которая соответствует его потребностям.

Выбор водосточной системы

Чтобы правильно подобрать систему отвода воды нужно:

• ознакомиться с максимальным уровнем осадков в вашем регионе;

• рассчитать площадь ската (S). Не всех, а самого большого по размеру. Именно его размер будет определяющим для выбора желоба

S = (А+В/2) х С

Нюанс. Для плоских кровель (угол уклона не превышает 10°) формула приобретает вид
S = А х С

На основании этих замеров выбрать в таблице нужную систему.

После того как система выбрана нужно определить вид и рассчитать количество материалов. Для этого подготовим чертежи или схемы плоскостей с размерами. Они упростят расчет и затем и монтаж водосточной системы.

Расчет водосточной системы

Проиллюстрируем на примере дома, как рассчитать количество материалов для устройства водосточной системы.

Желоб водосточный - полукруглый (полукруглого сечения) и прямоугольный (прямоугольного сечения).

Предназначен для сбора осадков (дождевой и талой воды) с кровли.

Длина желоба 3-4 м. Закрепляется с помощью крюков и кронштейнов, которые устанавливают шагом 60-90 см с обеспечением уклона желоба водостока не менее 1 см на каждые 3-4 метра.

Их количество в метрах погонных равно периметру основания кровли. Т.е., длина всех поверхностей, на которые будет монтироваться желоб. Размеры водосточного желоба - продаются поштучно по 3 и 4 м.п.

Для дома размером из нашего примера понадобится 3-х метровых желобов - 10 шт. 4-х метровых - 1 шт.

Нюанс. Все размеры округляйте до целой длины водосточного желоба. Чем меньше соединений, тем проще, надежнее и дешевле в итоге получится монтаж.

• Углы желоба водосточного (наружные (внешние) и внутренние, 90 и 135 градусов).

Угловой желоб предназначен для изменения направления (распределения) потоков воды. Способ монтажа: крепится на внешних и внутренних углах кровли.

Нам понадобится 4 наружных угла и 2 внутренних, все с углом 90 градусов.

Если дом или коттедж имеет острые или тупые углы нужно выбирать ту систему, в которой такие углы существуют.

Совет. Из пластикового желоба разнообразные углы можно сделать, вырезав часть желоба и соединив половинки под нужным углом. Соединяются детали с использованием клея - холодной сварки.

• Водосточные воронки, соединители, заглушки желоба.

Для нашего примера - 4 воронки, 2 заглушки. Соединителей может быть - 5 или 17. В зависимости от особенностей монтажа конкретной системы. В большинстве водосточных систем крепление углов производится напрямую к желобу. Но в некоторых - с применением соединителя.

В системах водоотвода, где установка производится с применением клея нужно использовать обычные соединители и компенсационные.

Компенсационный устанавливается при длине крыши более 8 м.п. Его монтаж производится без использования клея. Такой соединитель призван компенсировать линейное расширение желоба при нагреве/охлаждении. Для нашего примера понадобилось бы 4 обычных соединителя и один компенсационный.

Совет. Одна воронка принимает воду с 10 м.п. желоба. Если длина стены больше - нужно ставить две воронки. В нашем примере мы так и сделали. При этом расстояние между двумя соседними воронками не может превышать 20 м.п.

• Крюки крепления желоба.

Крюки могут быть длинными и короткими. Первые предназначены для подвеса желоба на стропила и крепятся до установки кровельного материала. Вторые (короткие) применяются для крепления желоба на лобовую доску, соответственно, возможна установка на готовую крышу, т.е. покрытую кровельным материалом.

Крюк крепления желоба устанавливается с промежутком в 60 см. При этом, обязательной является установка возле углов, воронок, заглушек и в местах соединения. В нашем примере - 68 крюков.

• Водосточные трубы (для вертикального слива), крепления/кронштейны труб.

Труба может быть круглого и прямоугольного сечения. Предназначена для вертикального стока воды.

Кронштейн трубы предназначен для крепления трубы к стене. По способу установки различают «на камень» (для закрепления на кирпичной, каменной или бетонной стене. Фиксация посредством метиза) и «на дерево» (для закрепления на деревянных стенах (брус, бревно, ОСБ). Фиксация посредством саморезов).

Количество труб определяется количеством воронок. В нашем примере воронок 4, значит мест установки труб также 4. В м.п. их длина равна суммарной длине всех стен, вдоль которых планируется установка. Трубы также продаются длиной по 3 и 4 м.п. Округлять нужно в большую сторону, поскольку стыки на трубе также нежелательны. Т.е. если у вас высота дома 3,5 м. нужно покупать 4 м. трубу. 0,5 уйдет в отход или на другие нужды.

Крепеж трубы устанавливается через каждый метр. При этом возле колен их установка обязательна.

• Колено трубы, слив (колено стока).

Если конструкция дома подобна представленной на фото, то на каждый стояк (у нас их 4) нужно по два универсальных колена (итого 8) и один слив (итого 4).

Расстояние L измеряется так, как показано на рисунке.

Материал подготовлен для сайта www.сайт

Нюанс. вносит некоторые коррективы в расчет водосточной системы. Высота аттиковой стены влияет на количество и установку желобов. Схемы ниже демонстрируют, что нужно учесть при расчете.

Монтаж водосточной системы из пластика (ПВХ)

1. Установка воронок водосточных (кровельных, ливневых, водоприемных) на кровле.

Ближайшие к воронке крюки крепления желоба устанавливаются на расстоянии 2 см. от нее. Они служат держателями.

Совет. Угол наклона по отношению к воронке - 2° или 3-4 мм. на 1 м. Проверять наклон удобно с помощью капроновой нити.

При длине стены от 10 до 20 метров целесообразнее устанавливать желоб способами:

• Простой уклон (прямой) - воронка устанавливается в конце ската.
• Двойной уклон: «от середины» или «к середине».

В первом случае средний желоб оказывается в наивысшей точке, и вода движется к воронкам, расположенным по углам здания. Во втором случае, в наивысшей точке оказываются два крайних желоба и вода движется к воронке, расположенной посредине между ними. Если длина желоба превышает 22 метра, устанавливается три воронки или более мощная система.

3. Монтаж соединителя желоба обычного и компенсационного (при необходимости).

Соединители желобов устанавливаются между кронштейнами. На равном расстоянии от них.

4. Разрезать желоб на заготовки нужной длины. Место реза желательно зачистить.

5. Соединение водосточных желобов с воронкой. Желоб укладывается на кронштейны, примыкающие к воронке с учетом линейного расширения пластика.

Отверстие под воронку можно высверлить в нужном месте желоба используя - коронку.

Некоторые производители маркируют воронки таким образом, чтобы упростить монтаж. Т.е., на бортике воронки указана шкала температур. Сверившись с температурой за бортом, желоб устанавливается на нужной отметке.

В клеевых системах, воронка это один из элементов, при установке которых клей не используется.

Если предусмотрено, в месте примыкания желоба и воронки, устанавливается уплотнительная резинка.

При укладке желоба соединитель нужно намазать клеем или уплотнить место стыка резинкой.

Компенсационный соединитель монтируется без использования клея.

Нюанс. Чтобы вода стекала в заданном направлении на конце сливной трубы лучше сделать «слезинку».

7. Монтаж углов и заглушек для желоба выполняется по той же схеме.

И угол, и заглушка монтируются с использованием клея или уплотнительных резинок.

8. Крепление хомутов и монтаж водосточных труб.

На расчетном расстоянии высверливаются отверстия под крепление хомута.

Монтаж трубы начинается с установки колена (при необходимости) или трубы в воронку.

Клей или резиновый уплотнитель обязательны.

Нюанс. Нижняя труба заводится в верхнюю с зазором в 2 мм. (компенсация линейного расширения).

Труба крепится к стене с помощью хомута. Который устанавливается в высверленные заранее отверстия.

При необходимости монтируется система разветвителей (тройников).

Отлив нужно смонтировать так, чтобы вода из него не разрушала фундамент дома. Например, отлив отводит воду в канал дренажной системы или прямо в дренажный колодец.

Монтаж пластиковой водосточной системы - видео

Монтаж металлической водосточной системы

Пошаговое руководство, инструкция по установке водостоков для крыши из металлопрофиля своими руками.

1. Установка двух крайних кронштейнов.

Их можно устанавливать на стропильную систему или на карнизную планку (лобовую).

Совет. Для нормального оттока воды с кровли, угол наклона желоба в сторону воронки должен составлять 3-4 мм на 1.м.

Монтаж кронштейна выполняется на три самореза.

При длине стены более 10 м выполняется простой (прямой) уклон. Если длина больше 10 м - двойной.

2. Раскрой желоба.

Место пила зачищается напильником.

Совет. Движение пилой осуществляется в направлении «от себя».

3. Вырезка отверстия под воронку.

Совет. Диаметр отверстия должен быть чуть больше, нежели диаметр воронки.
