Вибростол для тротуарной плитки — очень удобная конструкция Где может потребоваться плитка? Для отделки тротуара около дома, для обустройства беседок, цокольных этажей и внутреннего двора. Вариантов просто масса, но если будет сделан свой собственный вибростол, то процесс отделки будет идти намного быстрее и качественнее. Результатом будет изготовление оригинальной и практически дизайнерской плитки, что будет намного красивее стандартных материалов, сделанных по штампу на заводе.
Общие характеристики вибростола для производства тротуарной плитки
Самодельный вибростанок для производства плитки в домашних условиях сделать не только можно, но и нужно. Для самой плитки нужны цемент, немного песка, воды и красителя. Вибростол требуется для формирования и трамбовки сырья в каждой заготовке плит. Естественно, можно приобрести готовый стол в специальном строительном магазине, однако стоимость будет слишком высокой, даже если выбрать минимальную мощность изделия.
Цена будет зависеть от того, какие:
- Комплектация;
- Габариты;
- Мощность;
- Производитель.
Вибростол для производства тротуарной плитки можно изготовить своими руками
В целом, вполне возможно изготовить самодельный стол для формирования плит, и это позволит существенно сэкономить, а все вложенные средства окупят себя далеко не один раз. В основном, в домашних условиях не изготавливаются большие партии тротуарной плитки, а потому не стоит тратить средства на огромный вибрационные механизмы.
Вид самодельного вибростола очень прост, это металлическая конструкция, которая по внешним данным напоминает самый обычный стол. Столешница устанавливается на раму с пружиной или стаканами со специальным зазором. Двигатель устанавливается в нижней части, и именно за счет него столешница подвергнется колебаниям, чтобы обеспечивает качественную трамбовку цементной массы, помещенной в формы для плит.
Равномерное распределение позволяет сделать плиты более прочными, не пористыми и износоустойчивыми. Это повышает их эксплуатационные свойства и срок эксплуатации.
Некоторые считают, что можно сделать плитку и без такого специального стола, но тогда можно сразу быть готовым к низкому качеству, средней плотности и слишком маленькому сроку службы. Именно пузырьки воздуха внутри изделий становятся причиной их раннего разрушения.
Вибростолы для тротуарной плитки своими руками: чертежи и материалы
Для изготовления стола, нужно сделать чертежи будущей конструкции и материалы, посредством которых будет осуществляться устройство изделия. Вибрационный стол самому сделать вовсе не сложно.
А из материалов потребуется наличие:
- Металлического уголка или труб;
- Листа металла;
- Пружин;
- Болтов;
- Электрического мотора.
Уголки или трубы нужны для того, чтобы сформировать станину или, другими словами, сделать прочный каркас с устойчивой опорой. Листы металла нужны для создания столешницы, а потому полотно должно быть прочным, износоустойчивым, и иметь толщину не меньше 8 мм. Пружина нужна для того, чтобы обеспечить большую амплитуду вибрации, и найти ее можно на любом рынке по продаже автомобильных запасных частей. Самой подходящей будет пружина от мопеда. Потребуются они в количестве 2 штук.
Схема вибростола для тротуарной плитки
Так как размер у них слишком большой, то можно каждую поделить на 2 части.
Что касается набора необходимого инвентаря, то нужна болгарка, а также сварочный аппарат. Болгаркой нарезаются трубы и листы металла, а дрелью сверлятся отверстия, чтобы установить электродвигатель. Посредством сварки проводится окончательная сборка всей конструкции в монолитное сооружение.
Выбор двигателя на вибростанок для тротуарной плитки
Как уже было отмечено, монтаж вибростола начинается исключительно с подготовки чертежей. Они нужны для выбора высоты и ширины, наглядного вида будущего сооружения и составления плана материалов и инструментов.
Что касается параметров конструкции, то для удобства в эксплуатации, стоит выбирать высоту примерно в 90 см, длину в 180 см, а ширину в 70-180 см.
Естественно, от ширины столешницы будет зависеть то, сколько материалов на ней можно разместить, и это повлияет на мощность приобретаемого двигателя. Важно еще на этапе строительства определиться с тем, какого вида будет стол, в частности, переносного или же стационарного.
Для вибростола отличным вариантом будет двигатель модели ИВ-98
Те, кто самостоятельно делает столы, и различные установки на подобие циркулярного станка предпочитают использовать:
- Подручные средства;
- Детали от старых транспортных средств;
- Только проверенные запасные части, которые точно будут работать после сборки.
Для вибростола отличным вариантом будет двигатель модели ИВ-98. Самое главное, чтобы двигатель был простым, и его можно изъять из старой стиральной машинки. В данном случае мощность не является слишком важным показателем и достаточно оптимальной величины. Основной критерий, по которому выбирается двигатель – это эксцентрик, или, другими словами, устройство обеспечивающее вибрацию. Модели двигателя ИВ-98 и ИВ-99 могут стать отличным аналогом бытового двигателя.
Сборка своими руками вибростола для тротуарной плитки
Если изделие будет переносного типа, то нужно делать его с небольшими размерами, чтобы можно было проще провести транспортировку. В стационарном механизме можно без раздумий существенно расширять рабочую поверхность.
Если изделие будет переносного типа, то нужно делать его с небольшими размерами
В основном, стационарные механизмы вкапывают в поверхность земли для лучшей устойчивости.
- Из металлического уголка делают ножки конструкции строго по чертежу.
- Далее делается также из уголка или трубы, 2 отрезка, расстояние которых равно длине столешницы.
- Они будут использоваться для основания изделия.
- Нужно срастить ножки и 2 отрезка металла посредством сварки.
- Далее монтируются столешницы. С верхней стороны она должна быть в виде полотна прочной стали, а снизу будет установлен двигатель. Крышку стоит делать подвижной, а потому нужно прикрепить к станине пружины и стаканы.
- Двигатель устанавливают под углом в 45ᵒ, причем он монтируется после пружин. Двигатель должен быть электрический и при его монтаже, нужно учитывать ряд особенностей.
Если монтаж будет осуществляться в горизонтальном положении, то вибрация будет идти вертикально, а установив его прямо, то волны будут горизонтальными. Другими словами, достигнуть нужного эффекта просто не получится. Именно потому специалисты рекомендуют устанавливать оборудование под углом в 45ᵒ, чтобы вибрация распространялась сразу на 2 плоскости. При сборке устройства, нужно сверять каждое действие с чертежом, что позволит сделать работу быстро, правильно и без ошибок.
Вибростол для тротуарной плитки своими руками (видео)
Собрать свой стол для производства плитки не только можно, но и нужно, и для этого нужно минимум средств, времени и материалов, главное желание и соблюдение рекомендаций.
Сегодня многие горожане, наверное, хотели бы иметь дачу или частный дом, на территории которого есть ухоженный газон и привлекательные дорожки. Если нет возможности выделить из бюджета внушительную сумму, однако имеется желание обустроить экстерьер участка, то можно сделать вибростол для производства плитки, который позволит создать материал для обустройства дорожек.
Описание вибростола
Описываемая конструкция несложная, она просто незаменима для самостоятельного Данное устройство позволит вам изготовить изделия разных форм, тогда как в качестве материала следует использовать бетонную смесь.
Не стоит полагать, что вибростол можно приобрести только лишь в специализированных магазинах. Изготовить такую конструкцию можно самостоятельно. В качестве основы выступает верхняя плита, которая прикреплена к стальному основанию с помощью подвижного соединения. Помимо прочего, понадобится двигатель, который будет приводить поверхность в движение.
В процессе вибрации плиты из форм, которые залиты бетоном, выходят пузырьки. Только так можно обеспечить должное качество изделия. Когда изготавливают вибростолы для тротуарной плитки своими руками, необходимо обеспечить идеальную ровность столешницы. Она должна быть гладкой, а используемый двигатель - обеспечивать равномерную вибрацию.
Подготовка инструментов и материалов
Для проведения работ понадобится стальная труба в количестве 4 штук, полотно металла, которое ляжет в основу столешницы, а также металлическая пружина - именно она и станет подвижным соединением. Мастеру нужен уголок с размерами 50 х 50 мм, который можно заменить швеллерным профилем. Позаботьтесь о наличии двигателя, который будет обладать нужной мощностью. Когда изготавливаются вибростолы для специалисты подготавливают сварочный аппарат, дрель, а также болгарку. Для установки двигателя понадобятся болты в количестве 4 штук.
Технология изготовления
Несмотря на то что вибростол является несложной конструкцией, в процессе проведения работ следует руководствоваться технологией, описанной ниже.
Основание, на котором будет фиксироваться столешница, следует изготовить из уголка или швеллера. Габариты вибростола могут быть совершенно разными в зависимости от желания мастера. Мы возьмем стандартные размеры, которые ограничены параметрами в 700 х 700 мм. Если вы решили использовать другие габариты, то необходимо помнить о том, что они должны соответствовать мощности используемого двигателя.
Когда изготавливаются вибростолы для тротуарной плитки своими руками, мастера используют трубы, которые выступают в качестве ножек. Их следует приварить к основанию. Для того чтобы обеспечить максимальную устойчивость, к ножкам необходимо приварить стальные пластинки и укрепить их бетоном. Если исключить этот этап, то стол в процессе использования будет перемещаться с места на место, тогда как будет под сомнением.
Должна быть подобрана индивидуально, однако важно обеспечить удобство работы с конструкцией. Помимо прочего, двигатель должен находиться на определенном расстоянии от поверхности земли. Если вами изготавливаются вибростолы для то в каждом углу из центральной части следует приварить пружины. Идеально для проведения данных работ подойдут те детали, что позаимствованы от мопеда. Предварительно их нужно перерезать пополам.
На пружину сверху должен быть уложен лист металла. Следует использовать тот материал, который обладает толщиной от восьми миллиметров или больше. Болты понадобятся для фиксации к листу двигателя. Если следовать данным рекомендациям, то удастся изготовить стол, который поможет производить до 60 квадратных метров изделий в течение суток.
Выбор двигателя
Перед тем как сделать вибростол своими руками, необходимо подумать, какой будет использован двигатель. Вполне подойдет для этого тот, что позаимствован от стиральной машины. Несмотря на то что работает он исправно, у него достаточно существенный недостаток, который заключается в недолговечности. Такой мотор способен выдержать всего лишь около тридцати рабочих циклов. После этого разбалтывается ось или заклинивает подшипник. Именно поэтому существует мнение, выраженное домашними мастерами, что такие двигатели не способны долго продержаться в условиях повышенных нагрузок, которые оказываются вибростолом.
В качестве альтернативного решения можно использовать вибратор марки ИВ-99 Е на 220 вольт. Он продается в магазинах соответствующих товаров за 6000 рублей. Такая конструкция довольно хорошо справляется с возложенными на нее задачами.
Помимо прочего, важно подготовить чертеж вибростола, он поможет завершить работы правильно.
Если вами будет составлена подобная схема, то в ней следует указать расположение потенциометра переменного тока, который станет регулировать силу вибрации. В процессе изменения уровня напряжения можно будет настраивать частоту колебаний под определенную разновидность применяемого раствора. Однако многие умельцы, задумываясь о том, как сделать вибростол своими руками, решают сэкономить, используя только лишь двигатель.
Секреты проведения работ
Важно изготовить такой стол, который будет не только прочным, но и достаточно устойчивым к вибрации. Только так конструкция будет способна претерпевать оказываемые нагрузки. Двигатель должен быть установлен в определенном месте. Иногда его удается определить только лишь опытным путем. Столешница будет состоять из прямоугольной рамы и стального листа. Ее иногда снабжают дополнительной рамой, на которой укрепляется источник вибрации. Пружины для вибростола позволят обеспечить ограниченную подвижность столешнице, поэтому к их выбору следует подойти серьезно.
Заключение
Кроме упомянутых пружин, допустимо применять петли, выполненные из прочного жгута. Подойдет и веревка. Четыре подобных соединения, расположенных по углам основания, позволят центрировать сверху расположенную платформу. Выбирая вибродвигатель для вибростола, вы должны учесть, что он не должен обеспечивать излишне сильного смещения столешницы относительно первоначального положения. В противном случае никак не удастся исключить разливания раствора, который был распределён по формам. Именно поэтому рекомендуется предварительно рассмотреть заводские модели.
Одним из возможных решений этого вопроса является изготовление тротуарной плитки своими руками, для чего требуются не только строительные материалы и бетонной смеси, но и вибростол.
Для чего он нужен? Использование вибрационного оборудования позволяет добиться высокого качества производимой брусчатки за счет повышения уровня уплотнения бетона в формах. Кроме этого, такой механизм значительно экономит ваше время, затрачиваемое на изготовление изделий. Поверхность вибростола можно использовать не только для формирования брусчатки, но и для изготовления бордюрного камня, столбиков и других изделий из цементных и гипсовых смесей.
Самодельный вибростол.
Принципиальная конструкция
Вибростол для тротуарной плитки представляет собой механическое устройство, состоящее из:
- жесткой неподвижной опорной рамы;
- вибрационной подвижной площадки;
- компенсационных пружин;
- вибродвигателя или обычного двигателя с вибрационным механизмом.
Направление вибрации поверхности стола может быть горизонтальным, вертикальным или в нескольких направлениях. Конструктивно такие вибростолы отличаются только расположением вибрирующего ротора. Для создания горизонтальных колебаний он устанавливается вертикально, а для получения вертикальной вибрации — горизонтально. Разнонаправленная вибрация будет получена при установке ротора под углом к поверхности. Чертеж вибростола:
1 из 2
Схема станины.
Чертеж вибростола.
Опорная рама ставится на поверхность, а в верхних точках ее опорных ножек закрепляются стальные пружины, на которые кладется вибрационная площадка. Колебания на поверхность площадки вибростола передаются за счет работы вибрационного двигателя или приводного механического вибратора.
Необходимые материалы и инструмент
Для самостоятельного изготовления формовочного вибростола вам потребуются следующие материалы:
- металлический лист толщиной 4-6 мм для изготовления вибрационной площадки;
- уголок 25х25 или 32х32 для устройства бортика;
- стальная труба диаметром 45-57 мм для опорных ножек;
- профильные трубы или уголки для связывающих ножки перемычек;
- сварочные электроды;
- стальные пружины диаметром 45-52 мм и длиной 150-200 мм — например, от амортизаторов мопеда;
- швеллер для размещения на нем двигателя;
- вибрационный или обычный электродвигатель с вибрационным механизмом;
- кабель и пусковая аппаратура для подключения электродвигателя;
- грунт и краска для защиты от коррозии.
При нехватке финансовых средств на покупку стального листа, можно сделать вибростол для тротуарной плитки из фанеры, но прочность и долговечность такого станка будет значительно меньше.
Из инструмента, чтобы сделать вибростол своими руками в домашних условиях, потребуется:
- угловая шлифмашина (болгарка);
- электросварочный аппарат;
- дрель со сверлами по металлу;
- малярная кисть, щетка, наждачная бумага.
Изготовление элементов конструкции
Основание. Основой вибростола, которая несет весовую нагрузку от всех остальных элементов и изготавливаемой плитки является стальная опорная рама. Четыре ножки для нее можно изготовить из профильных или круглых труб, соединяя их между собой металлическими перемычками при помощи сварки. Рекомендуемый диаметр ножек: 45-57 мм или профильное сечение 45х45 мм.
Высота рамы должна быть в пределах 700-800 мм, тогда рабочая высота вибрационного стола для тротуарной плитки окажется на уровне примерно 950 мм, что позволит быстро и удобно размещать формы, а потом их снимать. Под опорные ножки необходимо приварить металлические пластины для лучшей устойчивости конструкции. Если станок будет установлен стационарно, с бетонированием опор, то подпятники в этом случае не обязательны.
Пружины и пазы для них. В верхней части рамы вибростола нужно приварить металлические стаканы для размещения в них компенсационных пружин. Диаметр стаканов определяется в зависимости от диаметра устанавливаемых пружин. Они должны свободно входить вовнутрь, но и не болтаться при наличии слишком свободных зазоров. После изготовления раму рекомендуется очистить от сварочной окалины, ржавчины, грязи, а затем загрунтовать и покрасить.
Изготовление и установка виброплощадки
Рекомендуемый размер вибрирующей столешницы — 600х600 мм, но тут все зависит лишь от того, сколько вы планируете изготавливать плитки за один подход. При необходимости одну из сторон можно увеличить до метра. Саму площадку рекомендуется изготовить из стального листа толщиной 4-6 мм. Лист металла может иметь толщину 2,5-3 мм, но в этом случае его необходимо усилить с нижней стороны.
Платформа универсального вибростола. По периметру листа нужно приварить уголки размером 25х25 или 32х32 мм, чтобы создать ограждающую рамку, которая не позволит заполненным формам упасть с поверхности вибростанка во время работы. С обратной стороны, напротив ножек, необходимо приварить стальные стаканы. В них также будут вставлены вибрационные пружины для обеспечения устойчивости столешницы на опорной раме.
Вибрационную площадку, как и весь вибростол, рекомендуется покрасить.
Фото крепления основания со столешницей. Выбор электродвигателя
Для создания достаточного уровня вибрации можно использовать предварительно разбалансированный двигатель мощностью 0,4-1,5 кВт. Для его разбалансировки на вал мотора надевается шкив, с одной стороны которого радиально вкручен болт М12-16. Уровень вибрации можно изменять, выкручивая наружу или вкручивая болт внутрь шкива.
Недостатком в этом случае будет довольно быстрый износ подшипников, которые не рассчитаны на подобные вибрационные нагрузки.
Для получения подобного результата дисбаланса можно достичь более простым способом, но без возможности его регулировки. Для этого достаточно будет срезать часть шкива с одной стороны или приварить к нему пару гаек.
К более надежным приводам, устанавливаемым на вибростол, относятся специальные вибрационные двигатели серии ИВ, выпускаемые ярославским заводом. В числе наиболее подходящих моторов следует отметить:
- ИВ-104, мощностью 0,53 кВт и с частотой вибрации 1500 об/мин;
- ИВ-99, мощностью 0,5 кВт, с частотой 3000 об/мин;
- ИВ-98, мощностью 0,9 кВт, с частотой 3000 об/мин.
В конструкцию этих двигателей входят дебалансирующие устройства, установленные на ротор и более надежные подшипники, выдерживающие длительное вибрационное воздействие.

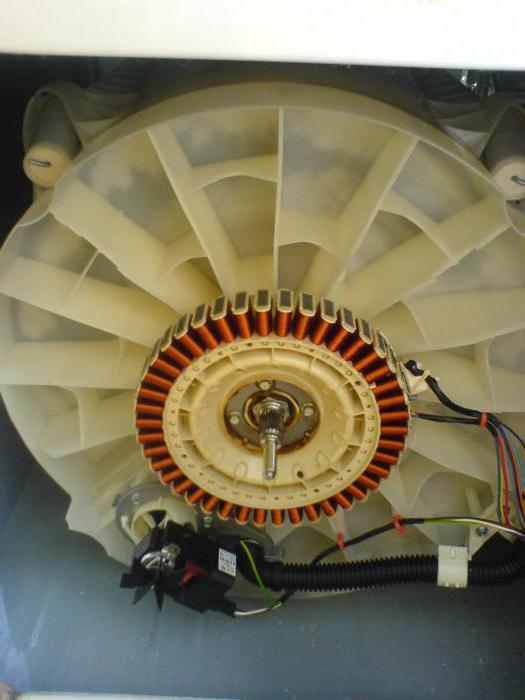

Самый дешевый привод для вибростола можно сделать самому из старого двигателя от выжимного барабана стиральной машины, установив на него эксцентрик.
Для установки мотора, с нижней стороны виброплиты по центру приваривают швеллер с просверленными по лапы двигателя отверстиями. Для необходимости создания вертикальных колебаний, швеллер закрепляется горизонтально. Для вибрации в горизонтальном направлении швеллер необходимо приварить в вертикальном положении. При размещении электродвигателя необходимо полностью исключить возможность попадания на него влаги с поверхности формовочной вибрационной площадки.
1 из 3
Непосредственное крепление.
Непосредственное крепление двигателя.
Соединение ременной передачей.
Сборка подобного вибрационного оборудования для изготовления плитки и брусчатки будет целесообразным для выпуска партии, превышающей 5 тыс.шт. Меньшее количество изделий можно сделать вручную.
Если заменить виброплощадку сеткой, как это показано на схеме, то после работы самодельный вибростол для изготовления тротуарной плитки можно использовать для просеивания песка и других сыпучих материалов при разделении их на фракции.
Изготовление тротуарной плитки осуществляется с применением метода вибролитья. Для этого используется специальное устройство — вибростол. В домашних условиях заменить его нечем, поэтому приходится изготавливать самостоятельно.
Как сделать самому вибростол для изготовления тротуарной плитки? Рассмотрим этот вопрос подробнее.
Процесс застывания бетона, сопровождаемый мелкими частыми колебаниями, протекает с выделением пузырьков воздуха, уплотнением структуры бетона и повышением плотности и прочности материала. Для обеспечения такого режима применяют вибростол . Он представляет собой поверхность, которая совершает частые колебательные движения (порядка 3000/мин).
На эту поверхность устанавливаются формы, залитые бетоном и производится вибрационная обработка. Режим значительно уплотняет структуру бетона , что существенно сказывается на качестве тротуарной плитки, условия эксплуатации которой требуют большой прочности.
Существуют разные виды приспособлений , от больших промышленных с гидравлическим источником колебаний для обработки больших бетонных блоков, до более мелких электрических, которые создают вибрацию при помощи эксцентрика, установленного на вал электродвигателя. Поскольку в домашних условиях доступен только второй вариант, рассматривать устройство гидравлического привода не будем.
Частота и амплитуда вибраций — характеристики, определяющие фактуру обрабатываемого материала. Они настраиваются опытным путем, просчитать заранее все нюансы слишком сложно, поскольку в процессе задействовано слишком много переменных.
Поэтому конструкция стола должна предусматривать возможность некоторой регулировки амплитуды колебаний.
Узнайте на нашем сайте, как укладывать . Расскажем о последовательных этапах производимых работ.
А вы найдете много полезной информации о подготовке площадки для укладки тротуарной плитки.
Материалы и инструменты, которые потребуются
Специфика работы приспособления допускает применение только металлических элементов. Все соединения сварные или на болтах. Соответственно, для изготовления понадобится листовой металл толщиной от 3 мм (чем больше площадь, тем толще потребуется лист).
Для станины нужен уголок или швеллер. Подвижность стола обеспечивают пружины , размер которых должен соответствовать массе стола плюс нагрузка от установленных залитых форм.
Для сборки вибрационного стола для тротуарной плитки своими руками понадобится сварочный аппарат, электродрель с набором сверл по металлу. Резка металлических деталей производится болгаркой. Понадобится измерительный инструмент, набор гаечных ключей для резьбовых соединений.
Ножки стола требуют надежного крепления к полу , иначе во время работы он будет бегать по всему помещению. Лучше всего зацементировать ножки в углубления, для чего на торцы надо приварить площадки из листового металла и углубить на 10-15 см.
Если есть возможность, следует залить в пол анкеры и прикрепить стол к ним, такой вариант позволит при необходимости отсоединить устройство и переместить его в другое место.
Как сделать чертеж
Работы по изготовлению надо начинать с создания чертежа устройства . Изготовление наугад не рекомендуется, так как переделать узел, соединенный с помощью сварки, трудно.
Надо заранее вычислить все размеры , расстояния, места установки двигателя, чтобы его расположение находилось как можно ближе к центру массы стола. Если эксцентрик располагается не на валу двигателя, а на отдельном приводе, то его помещают в центр. Создание чертежа надо начинать со станины.
Учитывается высота, тип крепления к полу , периметр обвязки станины в плане повторяет очертания рабочей поверхности. Это необходимо, так как пружины располагаются по углам и в центральных точках сторон стола.
Как подобрать подходящий двигатель
Площадь стола выбирается исходя из мощности двигателя, которая не должна быть слишком велика. Обычно достаточно бывает мощности до 1 кВт . Под такой двигатель подходит стол размерами 1500 на 800 мм.
Размеры даны примерные, так как не учитывается масса стола и частота вращения вала двигателя. В целом, заботиться надо не столько о мощности, сколько о состоянии подшипников или втулок.
На них приходится вся нагрузка, и для обеспечения долговременной работы надо выбирать мотор с надежными подшипниками. В случае необходимости, если это допускает конструкция, можно доработать двигатель , убрав втулки и заменив их на усиленные подшипники.
Если планируется установка эксцентрика прямо на вал двигателя, такая процедура намного продлит работоспособность мотора.
Инструкция по изготовлению
На этом процесс сборки самодельного вибростола для тротуарной плитки можно считать законченным, остается запустить устройство и отрегулировать амплитуду колебаний с путем изменения положения эксцентрика.
Важные нюансы, предупреждение ошибок
- По периметру рабочей поверхности стола нужен бортик, чтобы предупредить сползание формы с бетоном.
- Если в качестве направляющих стержней для пружин использовать длинные болты, можно слегка напрячь пружины, навинтив гайки с шайбами, чтобы надежнее зафиксировать стол и ограничить амплитуду вибрации.
- Вместо обычного электродвигателя можно применить вибратор типа ИВ99 или подобный, с помощью которого можно более точно регулировать колебания и получать качественный результат.
Меры безопасности
Все работы следует производить в помещении, предназначенном для таких действий. Сварочные работы, как пожароопасные, надо производить с наличием средств пожаротушения.
Резка, сверление и прочие работы с металлом выполняются с соблюдением техники безопасности. Внимание следует обратить на работу с болгаркой .
Первый запуск лучше совершать со снятым приводным ремнем , чтобы исключить последствия от неправильного подключения или крепления узлов.
Нельзя забывать о защитном заземлении , которое должно быть подключено перед пробным запуском.
В этом видео смотрите, как можно изготовить вибростол для производства тротуарной плитки своими руками:
Процесс сборки вибростола не занимает большого количества времени, обычно его монтаж завершается за один день.
Настройка режима может быть выполнена практически мгновенно, или затянуться на какое-то время, поскольку самый оптимальный вариант находится опытным путем.
Изготовленный таким образом агрегат может служить долго, и применяться как для производства тротуарной плитки, так и для других работ с бетоном, керамикой или иными составами, требующими вибрационной обработки.
Имея загородный дом, коттедж или дачу с приусадебным участком может возникнуть необходимость обустроить дорожки, беседки, внутренний двор тротуарной плиткой. Если имеются минимальные строительные навыки, желание и интерес можно изготавливать плитку самостоятельно. В результате можно получить изделия, отличающиеся оригинальным дизайном, а также значительно сэкономить средства.
Общие характеристики вибростола
Для изготовления тротуарной плитки в домашних условиях понадобятся исходные материалы – цемент, песок, вода, красители. А также устройство для формирования плитки – вибростол. В строительных магазинах можно приобрести готовый механизм, стоить он будет в пределах 20 – 70 тысяч рублей. Цены варьируются в зависимости от мощности двигателя, комплектации и производителя.
Самодельный вибростол на пружинах Но если целью самостоятельного изготовления тротуарной плитки является экономия денежных средств и планируются небольшие объемы производства, то нет смысла приобретать вибрационный механизм, его легко можно изготовить самостоятельно.
Самодельный вибростол представляет собой металлическую конструкцию визуально схожую с простым столом. Верхняя его часть крепится к раме пружинами или стаканами, делая зазор. Благодаря двигателю, закрепленному в нижней части, стол подвергается волновым колебаниям – вибрациям, за счет этого цементная масса, помещенная в формы, равномерно распределяется и из нее удаляется воздух.
В принципе, при изготовлении тротуарной плитки можно обойтись и без стола, но в таком случае качество готовых изделий будет низким, и плиты прослужат недолго. За счет воздуха внутри массы, готовая плита будет хрупкой и недолговечной.
Необходимые материалы
Для самостоятельного изготовления вибростола понадобятся простые материалы:
- металлический уголок или трубы;
- лист металла;
- пружины;
- болты;
- электрический мотор;
Металлические трубы или уголки необходимы для формирования станины – прочного каркаса, опоры. Лист металла будет выполнять роль столешницы, поэтому следует выбрать достаточно прочный материал с толщиной минимум 8 мм. Пружины необходимы для обеспечения большей амплитуды вибрации, приобрести их можно на рынке запчастей.
Лучше всего подойдут пружины от мопедов, их понадобится две, они достаточно большие и можно разрезать каждую напополам.
В процессе монтажа вибростола будут необходимы следующие инструменты:
- болгарка;
- дрель;
- сварочный аппарат
С помощью болгарки происходит нарезка труб или уголков в соответствии с ранее подготовленными чертежами.
Дрель будет необходима для сверления отверстий при установке электродвигателя. А с помощью сварочного аппарата осуществляется процесс сборки всех деталей стола в монолитную конструкцию.
Самодельный вибростол для тротуарной плитки
Как подобрать двигатель
Для того чтобы изготовить вибростол для тротуарной плитки своими руками понадобится двигатель. Он может быть самым простым, взятым, например, из стиральной машины.
Мощность в данном случае не является главным показателем как раз будет лучше, если она будет небольшой. Главной характеристикой должен стать эксцентрик – устройство, обеспечивающее вибрацию. Если нет, бытового двигателя и становится вопрос о его покупке, лучше срезу приобретать мотор с эксцентриком, например, модель ИВ-98 или ИВ-99. Они специально разработаны для установки на вибростолы. Купить такие двигатели можно как новые, так и бывшие в употреблении, стоить они будут 5 – 7 тысяч рублей.
Если дорабатывать бытовой мотор самостоятельно понадобится втулка с винтом и болт, который крепится на резьбовом конце. При креплении болта необходимо обеспечить его подвижность в поперечном направлении.
Сборка вибростола
Перед началом монтажа вибростола необходимо подготовить чертежи. Продумать высоту и длину будущего стола. Для того чтобы он был удобен в эксплуатации высота не должна превышать 90 см, длина 1800 см, ширина 700 – 1800 см.
Понятно, что чем больше площадь столешницы, тем больше форм на ней можно будет разместить, но чем больше стол, тем мощнее потребуется двигатель. Еще один немаловажный момент – необходимо определиться каким будет стол – переносной или стационарный.
Переносной лучше делать небольших габаритов, поскольку необходимо будет еще обеспечить его устойчивость. Если планируется стационарный механизм, можно смело расширять площадь, а для устойчивости вкопать его в землю или забетонировать.
Когда же габариты определены, можно приступать к подготовке деталей. Из металлических уголков необходимо вырезать с помощью болгарки четыре ножки, длина их будет в соответствии с чертежами, 70 мм. Еще понадобятся два отрезка, равные длине стола и два отрезка, равные ширине стола. Из них будет формироваться станина. Четыре ножки и элементы станины свариваются между собой с помощью сварочного аппарата.
Следующим этапом в процессе изготовления вибростола является монтаж столешницы. Сверху крышка должна быть из листа прочной стали, а снизу иметь крепления для мотора. Крышка должна быть подвижной, поэтому крепится к станине с помощью пружин или стаканов.
Расположение двигателя под углом 45 градусов Достаточно разместить четыре пружины по углам стола, если поверхность будет иметь большие размеры, понадобятся еще две пружины, размешенные по центру. Если нет пружины, можно использовать стаканы, изготовить их можно из обрезков труб. Стаканы или пружины привариваются с одной стороны к столешнице, с другой – к станине.
Далее, необходимо установить электрический двигатель. При выполнении этого этапа следует учитывать некоторые моменты. Если расположить мотор горизонтально, то вибрация будет идти в вертикальном направлении, разместив его прямо получаются горизонтальные волны.
Поэтому наиболее оптимальным считается расположение двигателя под углом 45о. в таком случае вибрация будет распространяться в обе плоскости. Крепить двигатель необходимо надежно, поскольку есть высокая вероятность его смещения во время эксплуатации, под воздействием вибрирования.
При подготовке чертежей и сборке вибростола необходимо сопоставлять все детали, будущей нагрузки.
Рабочая поверхность должна выдерживать вес форм с готовой цементной массой. А мощность двигателя должна соответствовать общей массе стола. Все элементы необходимо надежно сварить, каркас должен быть жестким и прочным.
Для начала успешной деятельности по изготовлению тротуарной плитки понадобятся еще формы. Их можно изготовить из различных материалов – металла, пластика, дерева. Формы можно приобрести уже готовыми, а можно сделать самостоятельно, использовав свою фантазию для получения оригинального дизайна.
Видео: Самодельный вибростол плитка тротуарная
