Во все времена были свои умельцы, которые могли сделать, казалось бы, из обыденных вещей нечто по-настоящему удивительное. Именно благодаря таким людям, развитие науки и техники не стоит на месте, а шагает вперед семимильными шагами. В том случае, если в голове нет инновационных идей, а желание сделать что-нибудь своими руками не дает покоя, то можно начать с уже существующих и проверенных на практике наработок. Самоделка из бензопилы для такой ситуации подойдет как нельзя лучше.
Сегодня можно найти множество способов применения бензопилы не по назначению. Вещей, которые могут быть сделаны с помощью этого инструмента, а также из него, огромное количество. Глядя на некоторые приспособления, хочется воскликнуть: «Как же я до этого не додумался раньше?!»
Двигатель является главным технологическим звеном, на основе которого может быть сделана самоделка. Из бензопилы уже научились конструировать следующие полезные приспособления:
- пилорама;
- средства передвижения (наземные, водные, воздушные);
- отрезной инструмент;
- переносные компактные электростанции;
- водяной насос.
Это лишь самые распространенные и популярные варианты. Ниже будет представлена более подробная информация о некоторых трансформациях.
Простейшая модернизация
Пилорама - это самоделка из бензопилы, которая не потребует много усилий, но при этом может очень сильно облегчить процесс распила бревен на доски. Можно сказать, что в этом случае пила в несколько модернизированном состоянии используется по своему прямому назначению.
Распустить длинное бревно на весу практически невозможно. Проблема может быть решена элементарно. Для этого потребуется, во-первых, металлическая рама, на которой будет жестко крепиться пила. Во-вторых, рельсовый путь, по которому будет подаваться заготовка.
Мопед
Данное преобразование несколько отличается от описанного ранее, так как здесь меняется само назначение приспособления. Мотор инструмента предлагается использовать не для распила чего бы то ни было, а для передвижения в пространстве. Конечно, самоделки из бензопилы «Урал» ни в коем случае не смогут конкурировать по мощности и скорости с одноименным мотоциклом, но мопед получится вполне работоспособный.
Владельцы очень гордятся таким средством передвижения. Дело не в ходовых характеристиках их детища, а в принципе. Мопед, собранный «на коленке», показывает мастерство и хозяйственность человека, демонстрирует всем его
Базой такого транспортного средства является на раму которого крепится мотор от такой же древней бензопилы. Для передачи энергии эффективнее всего подойдет
Некоторые энтузиасты заходят в своих изысканиях несколько дальше и берут за основу самодельного транспортного средства горный велосипед. В этом случае можно будет управлять скоростью передвижения. Для этого лишь понадобится оснастить мопед редуктором.
Мотокультиватор
Можно долго перечислять, в каких сферах деятельности применяются самоделки из людей с землей в нашей стране привела к тому, что такие "шедевры" довольно часто используются на дачных участках в качестве мотокультиваторов.
Насколько это приспособление является полезным в быту, настолько его легко и собрать. Для этого понадобится лишь система передачи, состоящая из пары шестеренок. С помощью нее энергия двигателя будет передаваться на ведущее колесо, приводящее в движение рабочий механизм. Недостатком такой конструкции является маленькая мощность, которой будет недостаточно для того, чтобы вспахать целину, но для небольшого ухоженного участка ее вполне хватит.
Электростанция
Портативная электростанция, способная обеспечить находящегося в самых отдаленных от цивилизации местах, является одним из чудес инженерной мысли.
Такая самоделка из бензопилы может быть сконструирована человеком, хоть немного разбирающимся в механике и электротехнике. Список комплектующих должен выглядеть следующим образом:
- бензопила;
- шестереночный редуктор;
- приводной ремень;
- металлическая планка;
- генератор;
- пульт управления.
Снегоуборщик
Так как зимы в средней полосе бывают очень суровыми, и недостатка в снеге не бывает, то заручиться таким помощником, как ручной снегоуборщик, мечтает каждый. Это вполне выполнимая задача. Все дело в принципе работы двигателя, который основан на том, что его вращательная энергия может быть использована в любых целях.
Под снегоуборщик может быть переделана бензопила мощностью от 3 кВт. Вся хитрость будет заключаться лишь в том, как смонтировать шнековый узел. Его лопасти должны быть изготовлены из прочного, но при этом достаточно легкого и эластичного материала, например резины. Дальнейшие действия нисколько не отличаются от того, что было описано в других пунктах. С помощью цепи мотор соединяется через шестереночную пару со шнековым узлом. С практической точки зрения будет правильно использовать вместо колес саночные полозья, а в качестве снегоотбрасывателя взять изогнутую водопроводную трубу большого диаметра.
Конечно, изначально всем известная пила «Дружба» проектировалась как агрегат, предназначенный для пилки дров, валки деревьев и подобных работ. Постепенно к ней начали выпускать такие насадки, которые в значительной степени позволили увеличить её функциональность. Соответственно, стала расти популярность бензопилы «Дружба» среди населения. Появлялись умельцы, которые своими силами создавали для неё некоторые усовершенствования и дополнения. Скажем сразу, получались довольно оригинальные устройства.
Технические возможности «Дружбы»
В настоящее время практически в любом магазине садовой техники имеется очень широкий выбор бензопил многих производителей. А в интернет-магазинах таких устройств ещё больше! В связи с этим старые советские бензопилы сейчас незаслуженно забываются и используются довольно редко.
Однако новые устройства при определённых поломках дальше просто невозможно использовать. Этого нельзя сказать о старой доброй «Дружбе». Многим известно, что после того, как с ней становится невозможно работать по её основному назначению, эта бензопила получает вторую, не менее яркую жизнь.
Сегодня самоделки из бензопилы «Дружба» чаще всего встречаются в деревнях, где ещё живут настоящие умельцы. И смекалистые люди, имея на руках сей прекрасный продукт отечественной промышленности, смогли изготовить из неё довольно приличные функциональные устройства.
Получается, что, отработав достаточный срок на валке леса, эта бензопила по каким-то причинам не выбрасывается. Всё дело в универсальном приводе, который и позволяет в дальнейшем пользоваться такими пилами в других устройствах. Итак, использовать бензопилу «Дружба» в качестве основы для каких-то других агрегатов стало возможно из-за:
Довольно мощного двигателя;
Способности устройства выдерживать чрезвычайные условия;
Высокой автономности пилы;
Достаточной компактности и небольшому весу.
Рабочие органы бензопилы редко выходят из строя во многом благодаря муфте, исключающей перегрузки. Эта деталь герметична и мало подвержена засорам, вызывающим поломки.
Какие устройства делаются на основе пилы «Дружба»
Если учитывать вышеописанные достоинства бензопилы, то становится понятно, как такой агрегат может в дальнейшем использоваться практически в любой сфере жизнедеятельности человека. По этой причине многим наверняка станет интересно, что можно сделать из бензопилы «Дружба» и как это потом использовать в личном хозяйстве. Вот список довольно простых устройств:
Болгарка;
Лодочный двигатель;
Мотоблок;
Мотокультиватор;
Мопед из «Дружбы»
К более сложным устройствам, которые удалось реализовать на базе бензопилы «Дружба», стоит отнести:
Вертолёт;
Аэросани;
Снегоуборщик;
Снегоходы;
Как заставить пилу «Дружба» служить в другом виде?
Если вы горите желанием дать вторую жизнь такой пиле, то от вас потребуются некоторые навыки и знания конструирования. Ведь работать придётся с бензиновым агрегатом, а иногда – самостоятельно вытачивать детали для нового устройства на токарном станке. Хотя для этих целей может привлекаться знакомый токарь. Либо деталь может быть сделана на станке с ЧПУ.
Важно также понимать, что переделка пилы иногда не принесёт ожидаемой мощности. Например, мотокультиватор, которому «достался» двигатель от «Дружбы», вряд ли сможет запросто справиться с довольно большим огородом. Но постепенно с его помощью можно будет обработать небольшой участок. Многие умельцы наверняка смогут соорудить такой мотокультиватор, в котором энергию двигателя будет передавать шестерёнка на ведущее колесо.
Мотокоса из бензопилы
Часто в деревне можно увидеть ещё рабочую косилку, для которой тоже была переделана бензопила «Дружба». Этот агрегат в пору сенокоса эксплуатируется без остановок длительное время и работает при этом не один сезон. Для создания такой косилки из конструкции пилы удаляется шина вместе с звёздочкой привода и цепью. При этом пила быстро переделывается в исходное состояние и способна запросто зимой резать дерево.
Если у вас, как говорится, ровные руки и есть небольшой садовый участок, то приобретать мотоблок вовсе не обязательно. Ведь обслуживание, а тем более, - покупка, - дело довольно дорогостоящее. Однако при наличии старой пилы «Дружба» или возможности её покупки за небольшую сумму, сделать мотоблок своими руками вполне возможно. Сам принцип такой переделки заключается в использовании двух звёздочек в качестве системы передачи усилия. Подобный самодельный мотоблок вполне сможет быть использован при работах на небольшом садовом участке.
Мотоблок
Всем известна русская зама, которая часто преподносит настоящие «сюрпризы» в виде обильных снегопадов. Если у вас в такой период возникают серьёзные осложнения с уборкой снега, то стоит задуматься о конструировании небольшого снегоочистительного устройства, основой для которого и может послужить старая бензопила «Дружба». Для такого снегоочистителя нужно будет сконструировать шнековый механизм. Чтобы он качественно выполнял возлагаемые на него обязанности, материал для его изготовления должен быть эластичным и прочным. Такие характеристики имеются у резины. В качестве основы для передвижения самодельного снегоочистителя могут быть использованы санки. Сваливать снег возможно при переоборудовании водопроводной трубы с определённым изгибом.
Иногда в хозяйстве требуется такое устройство, как пилорама. Конечно, подобное устройство больших размеров вряд ли кто-то будет устанавливать у себя на участке. В то же время мобильное устройство, способное быстро распилить ствол дерева по определённым размерам, может быть вполне востребованным. Поэтому пилорама из бензопилы «Дружба» тоже была реализована народными умельцами. Подобных устройств существует несколько типов. Различаться они могут в основном конструктивно.
Для пилорамы из пилы «Дружба» должен быть создан какой-то стационарный каркас, который позволяет фиксировать саму пилу в определённом положении и задавать размеры для пропила. Но также есть конструкции, которые занимают очень мало места и их возможно даже сразу брать с собой в лес. И уже на месте распускать древесину.
Насос из бензопилы
Иногда на даче или загородном участке складывается ситуация с отсутствием воды. Причины могут быть различными, но решить такую проблему также сможет бензопила. Для этого необходима соответствующая насадка, которая будет способна перекачивать воду. Конечно, использовать пилу для регулярного водоснабжения – это нерационально. Однако аварийную подачу воды вполне возможно наладить.
Насос-приставка к бензопиле Дружба
Такое устройство возможно будет использовать, например, для откачивания воды из погреба во время весеннего таяния снега. Иногда её используют и для полива огорода и прочих нужд. Конструктивно такая насадка представляет собой центробежный насос, в котором имеется кронштейн с отверстиями, что позволяют прикрепить все устройство к бензопиле. Турбина такого насоса приводится во вращение через специальный шкив.
«Дружба» и рыбалка
Наши рыбаки часто обладают недюжинной фантазией. Поэтому их внимание не обошло и бензопилу «Дружба». На её основе, например, изготавливаются моторы для лодок, буры льда и т. д.
Для того чтобы эта пила смогла служить в качестве лодочного мотора, требуется специальная насадка. Это конструкция с трехлопастным винтом, в которой есть редуктор. Обычно его передаточное отношение составляет 2 к 1, что позволяет лодке рыбака передвигаться по водной глади со скоростью около 20 км/ч. При этом фиксируется расход топлива около 1 л/час.
Некоторые рыбаки для зимнего лома сбрасываются и приобретают бур-насадку. Покупка в складчину мотобура не всегда рациональна ввиду некоторых сложностей с возможностью его коллективного использования. Одному человеку купить такое устройство оказывается дорого, а вот бур-насадка выступает неплохой альтернативой. В таком устройстве должен быть редуктор в виде червячной или клиноременной передачи, который позволит уменьшить количество оборотов двигателя пилы для нормальной работы насадки.
При поездках на рыбалку или охоту бывает полезно оснастить своё транспортное средство специальной лебёдкой, для которой силовым агрегатом тоже может выступать пила «Дружба». Если сам агрегат не очень мощный, то можно будет приобрести отводный блок, который позволит увеличить мощность, изменить траекторию движения вытаскиваемого транспортного средства.
Бензиновая пила – это хороший помощник при заготовке дров, спиливании деревьев, уходе за садом, очистке заросшего участка. Ее основой является двигатель внутреннего сгорания, который отличается компактными размерами, надежностью, небольшой массой, хорошими показателями мощности. Такие достоинства привода позволяют создать различные оригинальные самоделки из бензопилы: мотоблок, болгарку, снегоуборочную машину, газонокосилку, пилораму, электрогенератор, картинг, снегоход. Мотор также устанавливают на велосипед, лодку, делая данные средства передвижения более практичными. При этом часто умельцы используют не только двигатель, но и другие детали от агрегата. Сложность в переделывании заключается в точном подгоне по размерам деталей собираемой техники.
Сделать лодочный мотор из бензопилы нетрудно. Переделывание выполняют следующим образом:
- снимают шину с пилы;
- вместо нее к мотору, используя специальный переходник, присоединяют лодочный винт самостоятельного либо заводского изготовления;
- затем всю конструкцию закрепляют на лодке так, чтобы гребной винт погружался в воду под углом.
Вместо переходника некоторые умельцы устанавливают редуктор . Возможный результат работы продемонстрирован на фотографии ниже.
Для любителей рыбной ловли самодельный лодочный мотор – это экономный вариант, который позволяет значительно ускорить передвижение по водной глади озер, рек, прудов.
Сборка пилорамы
При строительстве домов и других построек из бревен часто приходится распускать их на брус. Пилорама из бензопилы позволяет делать это максимально эффективно с хорошей точностью реза. При этом сам инструмент не требует каких-либо переделок. Его просто закрепляют в раме сделанной, например, из металлических уголков либо профильных труб. Обрабатываемые бревна укладываются на направляющие. Вся конструкция представлена на схеме ниже.
В самодельной пилораме бревно не передвигают: движется каретка с пилой, фиксируемой на нужной высоте (в зависимости от толщины пиломатериала) четырьмя винтами . Из-за того, что рама движется точно, распиливание происходи аккуратно, рез получается ровным. Созданное приспособление (вариант его представлен на фото далее) позволяет также без проблем распиливать доски, заготавливать дрова.
Небольшим минусом является образование большого количества опилок. Это происходит из-за значительной толщины цепи.
Самодельный велосипед с мотором

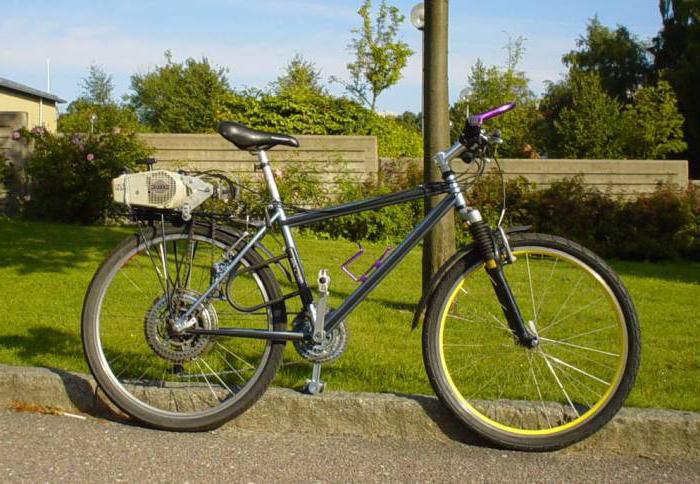

Народные умельцы выдумали множество вариантов, как переделать велосипед в мопед. Их смысл сводится к следующему:
- берется велосипед;
- к багажнику либо раме прикрепляется мотор с бензобаком;
- устанавливается редуктор (имеющий передаточное соотношение 18 к 1) и специальная передача;
- монтируются дополнительные амортизаторы;
- ставится тормоз.
Вместо редуктора используют две зубчатые пары , соединяющиеся друг с другом с помощью велосипедной цепи. За основу часто берут различные старые велосипеды (как на фотографии далее), а более современные (горные) модели используют значительно реже.
Обычно велосипед с мотором от бензопилы делают ради развлечения: ездит такой мотовелосипед со скоростью обычного.
Самодельная газонокосилка
Газонокосилки – это техника для уборки травы . Они применяются владельцами частных домов и дач, чтобы придавать земельным участкам привлекательный, ухоженный вид. Модели заводского производства удобны в эксплуатации, но по стоимости они доступны не всем. Сделанная самостоятельно газонокосилка из бензопилы обойдется гораздо дешевле фирменных аналогов. Ее возможностей вполне достаточно для бытового использования.
Домашние мастера собирают различные по виду и возможностям самодельные газонокосилки. Но любая конструкция предусматривает наличие таких элементов:
- привода;
- каркаса;
- ручки;
- колес;
- ножей;
- системы управления;
- защитного кожуха.
Процесс изготовления газонокосилки проходит в следующей последовательности:
- сваривают каркас подходящего размера, например, из металлических уголков 25 на 25 мм;
- с помощью болтов или сварки к раме приделывают ручки из железных трубок;
- по углам каркаса монтируют колеса;
- снимают с бензиновой пилы ручку и шину;
- прикручивают к раме оставшуюся часть инструмента с помощью шпилек с гайками так, чтобы вал редуктора, перевернутого на 90 градусов, был направлен вниз;
- удлиняют газовый трос;
- из двух металлических трубок изготавливают телескопический вал, который затем присоединяют к редуктору;
- делают нож самостоятельно (например, из полотна ручной пилы) или приобретают заводское изделие;
- с помощью болтов или сварки соединяют его с валом.
Подойдут колеса от детской коляски , со старой тачки. Если применять трубы разного диаметра, то можно сделать телескопическую рукоятку с возможностью регулировки ее длины — это повышает удобство эксплуатации.
Ножи бывают разных конструкций. Простейший их вариант представлен на нижеследующей фотографии.
Наличие телескопического вала позволит регулировать высоту оставляемого после покоса травяного покрова.
Ножи из качественной стали не боятся встречи с небольшими камнями. Они способны косить даже нетолстые кусты. Самодельная косилка некоторыми умельцами дополнительно оснащается травосборником , благодаря которому на участке практически не остается срезанной травы.
Изготовление снегохода
Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:
- рамы;
- двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
- подвески, имеющей амортизатор;
- руля;
- пассажирского сиденья;
- лыж либо гусениц;
- системы управления (сцепления, газа).
Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами . Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.
При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.
В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.
Чем мощнее будет установленный ДВС, тем большую проходимость будет иметь собранный снегоход.
Создание триммера
Триммер, как и газонокосилка, используется для скашивания травяного покрова на участке. Но мотокоса используется при сравнительно меньших объемах работ или на неровных местностях, каменистых грунтах. Триммер из бензопилы, сделанный самостоятельно, обойдется значительно дешевле своего заводского аналога. Производительность у такого агрегата достаточно высокая.
Самым простейшим вариантом создания мотокосы является использование специальной заводской насадки на бензиновую пилу , работа с которой показана в нижеследующем видеоролике.
Снегоуборщик с двигателем от бензиновой пилы
Чтобы не раскидывать снег лопатой в зимнее время года, вполне возможно самостоятельно сделать снегоуборщик из бензопилы. Для практической реализации проекта необходим двигатель мощностью около 3 кВт (4,1 л.с.), например, от пилы «Штиль». Кроме привода снегоуборщик состоит из таких узлов и деталей:
- заборного отсека с расположенным внутри шнеком с лопастями;
- ручки;
- рамы;
- выбрасывателя снега.

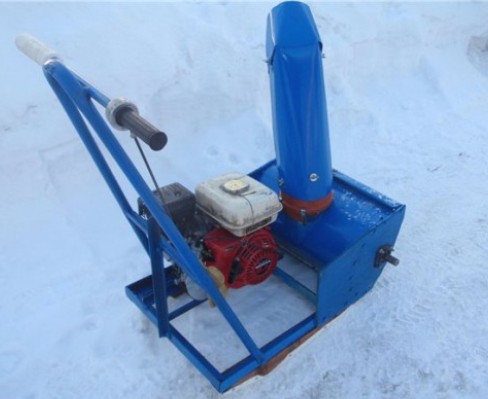

Все эти узлы видны на следующей фотографии.
Умельцами представлены колесные и оснащенные саночными полозьями модели снегоуборочной техники. Последний вариант более прост в конструктивном плане для воплощения. Вариант конструкции рамы и заборного отсека продемонстрирован на фото далее.
Основные моменты заключаются в подборе пары шестерней и в изготовлении хорошего шнека (показан на фотографии ниже), который будет через цепную передачу приводиться в движение мотором.
Для изготовления корпуса заборного отсека подойдут стальные оцинкованные листы. Лопасти шнека часто делают из толстой резины. В качестве выбрасывателя снега вполне пригодна канализационная труба из пластика.
Изготовление болгарки
Угловая шлифовальная машина — необходимый при проведении целого ряда работ многофункциональный инструмент. Несмотря на его доступность и распространенность, умельцами изготовлена болгарка из бензопилы (образец продемонстрирован на фотографии ниже).
Диск такого самодельного оборудования будет вращаться не электромотором, а двигателем внутреннего сгорания от пилы.
Сборки болгарки с использованием специального приспособления для бензопилы происходит так:
- с бензиновой пилы снимают цепь и шину;
- устанавливают на вал редуктора шкив;
- вместо шины монтируют специальную насадку тоже со шкивом, предварительно надев ремень на него;
- натягивают ременную передачу как цепь;
- прикрепляют защитный кожух;
- ставят диск.
Собранная собственноручно болгарка-бензорез поможет в выполнении многих практических задач. Ее мощности достаточно для продуктивного выполнения работ по бетону.
Сборка машины для картинга и багги
Картинг – это гонки на небольших автомобилях (картах), не имеющих кузова, упругой подвески у колес. Такая машина предназначена для езды по ровному асфальтированному покрытию, где она способна развивать достаточно большую скорость.

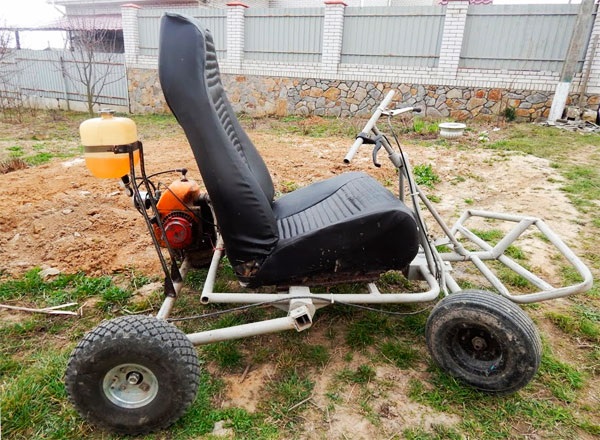

В домашних условиях вполне возможно собрать картинг из бензопилы и таких деталей:
- колес;
- рулевого узла;
- каркаса;
- тормозной и управляющей систем.
Следующий видеоролик содержит детальный обзор возможного варианты самодельного картинга.
Карт с двигателем от бензиновой пилы обходится сравнительно недорого. Для детей он станет способом увлекательного времяпровождения.
Конструктивно и по назначению схожи с картом, но у них есть подвеска. Такая особенность позволяет более удобно ездить по пересеченной местности (бездорожью).
Самостоятельная сборка багги аналогична изготовлению карта (кроме подвески) и выполняется в такой последовательности:
- сваривают раму;
- изготавливают подвеску, например, торсионного типа;
- делают детали рулевого управления;
- собирают подвеску;
- монтируют руль и тяги;
- прикрепляют колеса;
- ставят тормоз;
- устанавливают кресло;
- закрепляют двигатель.
Для передачи вращения от мотора колесу используют цепь или ремень. Соответственно этому устанавливают звездочки либо шкивы. Чтобы автомобиль работал тише, усовершенствуют существующий глушитель бензиновой пилы либо делают новый. Встречаются варианты самодельных машин, способных развивать скорость более 40 км/ч, поэтому ездить нужно аккуратно, чтобы не попасть в аварию.
Генератор электрической энергии с ДВС от бензопилы
Большинство современных приборов питаются электрической энергией. Вдали от линий электропередач ее получают главным образом от электрогенераторов. Подобное оборудование переносного типа вместе с аккумуляторами используют и в походных условиях . Чтобы сэкономить средства, можно самостоятельно сделать генератор из бензопилы. Схематически его конструкция представлена ниже.
На фотографии выше цифрам соответствуют следующие конструктивные элементы переносного электрогенератора:
- бензиновая пила;
- передаточный редуктор;
- приводной ремень;
- планка для натяжения;
- электрический генератор;
- панель управления;
- зажимы;
- упор пилы;
- крепежная гайка (предназначена для присоединения к раме редуктора);
- ведущий шкив.
Самодельные мини-электростанции оснащают электрогенераторами переменного либо постоянного тока (например, с автомобиля на 12-14 V). От этого зависит величина выходного напряжения и другие его характеристики тока.
Мотоблок для домашнего использования
Мотоблок – это сельскохозяйственная техника, которая благодаря возможности установки различных насадок способна пахать и культивировать почву, делать борозды, а также выполнять другие операции. По сути, мощные модели являются мини-тракторами. Техника заводского производства стоит дорого, дешевле обойдется мотоблок из бензопилы собственноручного изготовления.
Сборка агрегата не отличается сложностью. Устройство самодельного мотоблока показано в видео ниже.
Конструктивных исполнений мотоблоков, сделанных народными умельцами, много. Следует выбирать наиболее подходящий по имеющимся комплектующим и функциональным возможностям вариант.
Сельскохозяйственный культиватор своими руками
Культиватор – это техника, предназначенная для взрыхления почвенного слоя и разрезания корней сорных растений в нем. Рабочим органом агрегата является вращающаяся фреза . За счет ее вращения происходит также перемещений культиватора по обрабатываемому участку.
По своей мощности мотокультиватор уступает мотоблоку. Для последнего есть специальная культивирующая насадка.
Культиватор из бензопилы собственной сборки вполне подойдет для обработки небольшого участка . Вариант конструкции такой самодельной техники рассмотрен в следующем видеоролике.
Окучник из бензиновой пилы
Окучник представляет собой узкоспециализированную технику, которая используется для окучивания картофеля . Одновременно происходит удаление сорняков между рядами.
Собрать окучник из бензопилы несложно. Его конструкция изображена на схеме ниже.
Цифровому обозначению на схеме соответствуют следующие элементы конструкции:
- 1 – рукоять управления мотором;
- 2 – тросик;
- 3,4, 7, 10 – звездочки передач;
- 5 – цепь;
- 6 – колесо;
- 8 – ручка;
- 9 – топливный бачок;
- 11 – крепление мотора;
- 12 – площадка под двигатель;
- 13 – ДВС;
- 14 – рама;
- 15 – плуг (насадка окучника).
Кроме рассмотренных вариантов, взяв за основу привод от бензиновой пилы, своими руками можно сделать квадроцикл, мини-вертолет, лебедку, ямобур или ледобур . Для большинства самоделок подходит двигатель мощностью 2-3 кВт (приблизительно 2,7-4,1 л.с.), например, от бензопил «Штиль», «Дружба», «Урал». Но для вертолета потребуется мотор с большим данным параметром. Чтобы выяснить требуемую конкретную величину мощности, понадобится в этом случае проводить точные инженерные расчеты.
Для переделывания рекомендуется использовать старый недорогой инструмент, чтобы в случае быстрой поломки созданного механизма не понести особых финансовых потерь. Лучше использовать модели, которые легко разбираются, а найти на них детали при необходимости замены не составляет труда. Во время сборки следует внимательно соединять детали, следя за тем, чтобы они состыковывались без проблем. Заранее созданные чертежи облегчат и ускорят процесс. В любом случае самодельный агрегат должен быть безопасным.
Бензопила пользуется большой популярностью среди домашних мастеров, поскольку является универсальным приводом для оригинальных самодельных конструкций.
Небольшой вес и солидная мощность в сочетании с компактными размерами позволяет агрегатировать эту «мечту лесоруба» с ледобуром и велосипедом, пилорамой и лебедкой.
Интересные самоделки из бензопилы может изготовить каждый, кто уверенно работает со сварочным аппаратом, болгаркой, а при необходимости может встать и к токарному станку.
В этом деле очень пригодятся знания основ конструирования и черчения, поскольку точность всех размеров и качество сборки – главные условия нормального функционирования агрегата, приводимого в действие от бензопилы.
Не углубляясь в технические подробности, рассмотрим варианты наиболее интересных конструкций с ее использованием.
Варианты cамоделок
Первое, что приходит на ум, когда думаешь о том, что можно сделать из бензопилы это ее использование в качестве пилорамы. Распускать бревна на брус этим инструментом приходилось многим застройщикам.
Удерживая пилу на весу в руках очень сложно проконтролировать точность всей длины реза. Поэтому при трех или четырехметровой длине бревна он сильно уходит в сторону от намеченной линии. Решить эту проблему можно довольно просто. Для этого бензопилу жестко фиксируют на раме, которая перемещается по направляющему профилю.
Бревно в этом случае лежит неподвижно и аккуратно распиливается по всей длине без виляний и косых швов. Если снабдить такую мобильную каретку четырьмя подъемными винтами, то можно точно выставлять толщину распиливаемого бруса.
По доскам пилорама из бензопилы также будет работать без проблем, только в этом случае появится слишком много отходов, поскольку ее режущая цепь в несколько раз толще пилы ленточной пилорамы.
Снегоход
Легкий самодельный снегоход из бензопилы по конструкции сложнее пилорамы, поскольку здесь на руль нужно вынести газ, сцепление, а также позаботиться об амортизирующей подвеске несущей рамы.
Кроме этого, необходимо разработать самому или использовать готовые чертежи гусеницы и правильно передать на нее от мотора крутящий момент достаточной мощности. Поскольку бензопила не имеет собственной трансмиссии, то сцепление на такой снегоход ставят центробежное с поликлиновым ремнем и цепью.
Для повышения тяги на приводной вал гусеницы ставят «тяговую» шестеренку, диаметр которой больше размера приводной звездочки бензопилы.
С рулевым механизмом проблем обычно не возникает, поскольку его берут от обычного велосипеда или скутера и модифицируют таким образом, чтобы центральная ось перемещала тяги, которые поворачивают лыжи. Мощность двигателя снегохода должна быть не менее 5 лошадиных сил, поэтому для этой цели лучше использовать бензопилу Урал.
Зимнюю линейку самодельных транспортных средств дополнят аэросани из бензопилы, которые конструктивно проще снегохода. Движущую силу им сообщает винт большого диаметра, который напрямую вращает бензиновый двигатель.
Существенным ограничением для проходимости такой машины является малая мощность бензопилы. Поэтому двигаться на них можно только по ровной поверхности укатанного снега, льду замершего озера или реки. Для поездок по полям понадобится двигатель, мощностью не менее 12 «лошадок».
То же самое должны знать и те домашние изобретатели, которые хотели бы сделать из бензопилы вертолет ранцевого типа. Такой машине потребуется не один, а минимум два двигателя, работающие в согласованном режиме.
Мопед
Это транспортное средство чаще всего делают ради принципа, а не для практического использования. Главной движущей силой у его создателя является желание испытать свои силы как механика и доказать окружающим вариант оригинального использования этого режущего инструмента.
Базой для конструирования обычно становится старая дедушкина бензопила Дружба и не менее древний велосипед, с которым можно проводить любые эксперименты по переделке рамы под монтаж привода.
Передача мощности здесь осуществляется через зубчатую пару посредством велосипедной цепи, а старт такой самоделки напоминает подготовку к резке дров.
Реже встречаются более продвинутые модели, базой для которых становится горный велосипед, снабженный надежными тормозами и амортизаторами. Такой мопед из бензопилы оснащается редуктором с передаточным числом 18:1 и вариаторной передачей, что позволяет комфортно передвигаться на нем со скоростью обычного велосипеда.
Лодочный мотор
Данный вариант использования бензопилы довольно прост, поскольку здесь стоит задача передать крутящий момент от мотора пилы на гребной винт. В установке трансмиссии самодельный лодочный мотор не нуждается. Для него потребуется сделать на токарном станке надежный переходник от ведущей шестерни пилы к гребному валу. Винт можно использовать от стандартного лодочного мотора.
На фотографии показан вариант, в котором перед гребным винтом стоит редуктор, изменяющий на 90 градусов угол вращения вала. В более простых моделях обходятся без него, закрепляя двигатель на лодке так, чтобы вал был погружен в воду под небольшим углом.
Мотокультиватор
Полноценный мотоблок из бензопилы сделать сложно по причине нехватки мощности и тягового усилия. Зато легкий мотокультиватор на ее базе сумели соорудить многие домашние умельцы.
Конструкция такой машины очень простая: мотор вращает пару шестерен и передает увеличенное тяговое усилие на одно ведущее колесо.
Снегоуборщик
Мотору бензопилы все равно, что вращать – режущую цепь или шнековый механизм снегоуборщика. Здесь все зависит только от конструкторских способностей создателя и его смекалки.
Используя бензопилу Штиль мощностью около 3 кВт, можно легко соорудить неплохое приспособление для очистки участка от рыхлого снега. Для упрощения конструкции некоторые мастера отказываются от установки колес, используя обычные саночные полозья.
Самой ответственной частью, от которой зависит насколько хорошо самодельный снегоуборщик справится со своей работой, является шнековый узел. В движение его приводит шестеренчатая пара и цепь. Лопасти изготавливаются из толстой кордовой резины, а заборное устройство из листа оцинкованной стали.
Конструкция рамы
Под снегоотбрасыватель можно приспособить пластиковую канализационную трубу, закрепив ее на корпусе заборника.
Бензопила просится в небо
Самые дерзкие изобретатели давно присматриваются к возможности использовать бензопилу в качестве двигателя для летательного аппарата. Однако «силенок» у этого инструмента для освоения воздушного пространства маловато. Поэтому сделать из одной бензопилы ранцевый вертолет еще никому не удалось.
Проведенные расчеты показали, что для этого нужно не менее четырех бензопил (общая мощность от 20 л.с.) форсированной конструкции, которая позволила бы им в несколько раз увеличить обороты и работать в согласованном режиме.
Мотобур
Это устройство пригодится не только при строительстве забора или фундамента из винтовых свай, но также и во время зимней рыбалки, когда в толстом льду приходится бурить десятки лунок.
Поскольку ледобур работает на низких оборотах, то для адаптации мотора бензопилы ее подключают к шнеку через понижающих червячный редуктор.
Лебедка
Мотолебедка – весьма полезное приспособление, поскольку с ее помощью вы сможете не только легко вытащить застрявший автомобиль, но и подать на высоту тяжелый груз, вытащить на сушу катер или передвинуть спиленное дерево.
Мощность такой самоделки зависит от мощности использованной бензопилы, а ее тяговое усилие может достигать 1500 кг. Такая лебедка должна быть оснащена стропальным ремнем, крюками и анкерами для крепления к грунту, стволу дерева или автомобилю.
Электростанция
Походная электростанция собирается на базе бензопил Урал или Дружба. Состоит она из рамы, двигателя с шестереночным редуктором, пульта управления, генератора и соединительных электрокабелей.
1 – бензопила 2 – редуктор 3 – приводной кордовый ремень 4 — натяжная планка 5 — генератор; 6 — пульт управления; 7 — зажимы; 8 – несущая рама; 9 — зубчатый упор пилы; 10 — гайка для крепления рамы к редуктору; 11 — ведущий шкив
Хороший хозяин ничего не выбросит зря, особенно если речь идет о качественном металле. Если вы разбираетесь в нюансах термической обработки металла, то сможете сделать цельнокованый нож из цепи , отслужившей свой ресурс.
Выглядит такая вещица не хуже творений арабских кузнецов, ковавших мечи из легендарной булатной стали.
Во все времена были «Кулибины», которые могли сделать, казалось бы, из обыденных вещей нечто по-настоящему инновационное и полезное. В том случае, если в голове нет никаких идей, а желание сделать что-нибудь своими руками не даёт покоя, то можно начать с уже существующих и проверенных на практике наработок. Самоделки из бензопилы своими руками подойдут для этого как нельзя лучше. Специально для тех, кто не привык сидеть, сложа руки, наша редакция подготовила обзор с подробными фото и видеоинструкциями о том, как и что можно смастерить из старой бензопилы.
Не знаете, как лучше использовать бензопилу? Читайте рекомендации на сайт
Читайте в статье
Что и как можно сделать из бензопилы своими руками
Бензопила – универсальный агрегат. Размер у инструмента небольшой, а вот мощность мотора позволяет использовать его практически для любых целей. «Роторное сердце» будет прекрасно чувствовать себя при пересадке в , ледоруб или любое другое приспособление, где необходим автономный привод. Рассмотрим подробно некоторые ноу-хау.
Как из бензопилы сделать снегоуборщик
Если есть бензопила и части от старого автомобиля, то можно приступать к проектированию . Обычно используют роторный привод, приводящий в движение шнек. Это специальный вал, сконструированный особым способом для забора снега.
| Иллюстрация | Описание действия |
 | В качестве основного вала используем штоки от передних стоек ВАЗ 2110, сваренных между собой. |
 | Для соединения стыков используем вот такую муфту. |
 | Это листы для сварки лопаток шнека. Размер − 140×100 мм, толщина традиционная − 2 мм. |
 | Для привода можно приспособить звезду от мотоцикла «Восход». Задняя часть детали заваривается подготовленным диском из металла в 5 мм. С проделанным отверстием под диаметр вала. |
 | Вот так детали выглядели перед . |
 | Лопасти шнека изготавливаем из металлического листа в 2 мм. Для этого вырезается окружность снаружи диаметром 300 мм, а внутри − 220 мм, и вытягивается от звезды до лопатки. |
 | Варим каркас из той же «двойки» и несущие полоски радиусом в 160 мм. |
 | Загибаем кузов из листа в 1 мм. Свариваем с боковинами. |
 | Вот такой шнек у нас получился в итоге. |
 | Диаметр отверстия под «выбрасыватель» снега − 160 мм. Для поворотного механизма можно использовать пластиковую трубу. |
 | А вот сам желоб лучше сделать из оцинкованного листа в 0,75 мм. |
 | С пилы снимаем всё лишнее, счищаем , красим в чёрный цвет. Разбираем звезду пилы. |
 | Подчищаем все детали, центруем, привариваем звезду от мотоцикла «Ява». |
 | Двигатель бензопилы укладываем на резиновые подушки. |
 | Раму для крепления мотора ставим на амортизаторы. |
 | Красим всю конструкцию и делаем пробный запуск. Всё работает! |
Снегоход из бензопилы своими руками
Для изготовления самодельного снегохода из бензопилы понадобятся некоторые детали заводского производства (к примеру, газовый тросик к рулю) и детский снегокат.
| Иллюстрация | Описание действия |
 | Для создания снегохода из бензопилы «Дружба-4» нам понадобится детский снегокат. |
 | Для создания гусеницы берём 25 полипропиленовую трубу, отрезаем по 20 см, разрезаем вдоль пополам. |
 | В качестве ленты для гусеницы можно взять старую покрышку от автомобильной шины. |
 | В работе мы используем звёздочки привода элеватора МНС. |
 | Далее вот таким вот образом с помощью шурупов и подготовленных пластиковых труб создаём нашу гусеницу. |
 | Начинаем собирать барабан с валом. |
 | Закрепляем пластмассовые звёздочки и ведомую от мопеда «карпатку». |
 | Ролики-натяжители берём от картофелеуборочного комбайна «Рязанец». |
 | Следующий этап – изготавливаем натяжители гусениц и саму раму. |
 | Устанавливаем бензопилу на раму,и вот вы теперь знаете, как из бензопилы сделать снегоход. |
 | Со снегоката снимаем пластик и дорабатываем раму, присоединяем «мотособаку». |
 | Соединения скрепляются по типу задней вилки, как на мотоцикле, только без амортизаторов. |
Самодельная пилорама из бензопилы
Умельцы предлагают десятки разных вариантов, как «приспособить» бензопилу для . Чаще всего подобные конструкции требуют свки каркаса для установки «каретки» под или так называемой шины. В качестве направляющих используются подручные инструменты, к примеру, обычная лестница.
Самое важное − крепко сварить каркас, контролируя себя по уровню. Ровное и прочное основание поможет избежать перекосов и вибрации во время работы. Продумайте также, на каком расстоянии и высоте будет закреплена бензопила. От этого зависит долговечность её работы. Слишком близкое крепление каретки к рабочей зоне приведёт к засору механизмов цепи и выходу из строя мотора.
Если вы не планируете распил больших брёвен, можно сделать ручной вариант пилорамы. Подробнее в этом видео.
Как сделать ледобур из бензопилы своими руками – схемы
Бур – незаменимая вещь для тех, кто умеет и любит работать по хозяйству: он используется при строительных работах, установке опор для виноградника, и , а также на зимней рыбалке для подготовки лунок.
Чтобы сделать ледобур из бензопилы своими руками, необходима схема и следующие приспособления:
- Мотор от бензопилы.
- Редуктор на бензопилу для бура.
- Сам бур.
- Труба из металла.
- Дрель.
Самое важное − подобрать правильный редуктор к мотору, произвести необходимый расчёт совместимости их характеристик. Мотор бензопилы может оказаться слишком «резвым» для упрощённой конструкции редуктора.
Для изготовления понадобится:
- бензопила;
- старая ручная лебёдка;
- жёсткая рама, на которую всё будет устанавливаться;
- две звёздочки и прочная мотоциклетная цепь для передачи крутящего момента с двигателя пилы на шестерню редуктора.
Варианты насадок на бензопилу с функцией лебёдки:
Если вы ещё не нашли себе вариант самоделки, читайте далее в обзоре нашей редакции, что ещё можно сделать из бензопилы «Дружба».
Как сделать мотобур из бензопилы своими руками
Рассмотрим вариант сборки насадки на бензопилу с использованием детали из обычной дрели.
| Иллюстрация | Описание действия |
 | Разбираем электродрель, демонтируем рабочий редуктор. |
 | Растачиваем якорь от дрели, из частей втулки и головки свариваем конструкцию, которая и будет передавать вращение валу. |
 | Крепление для редуктора изготавливаем из куска металла и трубы. |
 | Конструкция фиксируется к корпусу пилы с помощью двух болтов. |
 | Вот так выглядит готовая конструкция редуктора с втулкой. |
 | Во втулку вставляем сверло, оно и будет в дальнейшем передавать крутящий момент буру. |
По такому же принципу делается и из бензопилы, только в качестве дополнительного приспособления для неё используется плуг.
Бензорез своими руками из бензопилы
Однако, такие модели будут стоить значительно дороже самодельной насадки, которую можно сделать своими руками.
| Иллюстрация | Описание действия |
 | Разбираем электродрель, главная задача − снять звёздочку, на место которой в будущем встанет шкиф. |
| Для того чтобы закрепить поршень в мёртвой точке и облегчить работу по сборке-разборке шкифа, можно использовать обычный шнурок с узелками. | |
 | Далее устанавливаем стартер и закрываем крышку, вам остаётся только присоединить насадку с диском. |
Самодельный бензорез намного мощнее болгарки. Его можно использовать для резки металлических труб большого диаметра, а также их шлифовки.
Радиоуправляемый автомобиль с двигателем из бензопилы
Если ваш ребёнок очень просит радиоуправляемую машинку, но то, что продаётся в магазине, он считает игрушкой «для девочек», можно попытаться сделать настоящий гоночный болид с двигателем от бензопилы.
| Иллюстрация | Описание действия |
  | Наша задача − сделать привод и выхлопную трубу и обеспечить, чтобы в поршень не попали камни или болтики. |
В этом видео – машина в действии!
Как сделать болгарку из бензопилы
Собственно, это продолжение нашего рассказа в пункте про то, как создать бензорез, только для перевоплощения необходимо приспособить под специальную насадку.
Схема устройства самодельной болгарки из бензопилы
Чтобы понизить вероятность поломки диска, пилу можно оборудовать защитным кожухом, а количество оборотов понизить скоростным редуктором.
Особенности создания самоделок из бензопилы «Урал»
К выбору бензопилы для переделки стоит отнестись чрезвычайно серьёзно. Очень важно рассчитать мощность прибора и задачи, которые новое изделие должно будет решать. К примеру, бензопила «Урал» считается одной из самых мощных в своём классе.
Использовать бензопилу «Урал» для переделки детского велосипеда в мопед крайне опасно. Слишком большие обороты могут просто привести к разрыву цепи и принести увечья. А вот огромным плюсом «Урала» является то, что бензопилы не сняты с производства и до сих пор в строю. Следовательно, запчасти на замену можно найти всегда.
Особенности создания самоделок из бензопилы «Дружба»
