В последнее время распашные ворота изготавливают из профнастила. Этот материал многослойный, состоит из оцинкованной стали и позволяет сделать красиую и долговечную конструкцию.
Наибольшую прочность ему придают дополнительное покрытие различными составами. Решение изготовить ворота из профнастила своими руками должно побудить хозяев участка поставить забор из того же материала.
Как выбрать профнастил для ворот?
Огромное количество материала для позволяет поставить ворота своими руками. Для успешного строительства потребуется качественный материал
, в котором нужно уметь разбираться.
Начинающие строители задаются вопросом, как правильно подобрать к будущим воротам забора? О преимуществах профильного листа и о том, что из него делают забор, известно давно, но не все знают, что такие изделия выпускают с различной маркировкой .
Профлист бывает:
- класса СН ,
- класса С ,
- класса Н .
Профлист класса «С» представляет собой оцинкованный лист с невысоким ребром . Его толщина меньше, чем у других моделей, но если хозяин решит использовать его в качестве ворот для забора, такой материал подойдет.
Марка «НС» предполагает большую прочность и значительный вес изделия.
Листы с прочностью «Н» отличаются тяжелым весом и прочностью. Такие листы используют для кровли крыши . Применение такого материала для строительства забора или ворот нецелесообразно.
Профнастил для гаража отличается от других материалов качественным составом, и выпускается не только зарубежными производителями, но и фирмами из России.
Использование профнастила в строительстве ворот для гаража имеет ряд преимуществ :
После изучения всех плюсов профнастила нужно определиться с тем, какой вид будет у будущих ворот?
Виды конструкции
От уголка с сечением в форме квадрата измеряют и нарезают материалы для заготовки. Затем на ровной поверхности выкладывают заготовку предполагаемой рамы.
Раму сваривают и шлифуют все неровные углы шлифовальной машинкой. Металлический каркас изготавливают из профилей с размером 60 на 20 см . Рама гаражной поверхности кладется вверх лицевой стороной.
Направляющие следует вставить в раму и выровнять направление каждой стороны.
Между рамой и каркасом делается зазор при помощи вкладышей. Такой зазор обеспечит свободное движение в створках.
Прямые металлического каркаса еще раз проверяют и можно варить.
Последний этап работ – это обшивка профлистом по схеме, о которой уже было сказано.
Как правильно установить замок после завершающих работ по возведению ворот? Замки бывают нескольких видов:
- врезной ;
- навесной ;
- накладной .
Приобретать замки нужно в специализированных магазинах.
Навесные замки считают громоздкими для такой конструкции, но они не теряют своей популярности на рынке строительных материалов.
Такой замок изготовлен из антикоррозионного металла , поэтому погодные условия ему не страшны. Замки такого типа бывают кодовые и механические.
Монтаж замка осуществляется:
- Составление разметок на калитке.
- В соответствии с расчерченной областью проделывается отверстие под шурупы.
- Крепление замка и ручек.
Как врезать замок самостоятельно смотрите на видео ниже:
При желании работу по закреплению профнастила можно ускорить сваркой. Важно знать, что процесс сваривания должен производиться высококвалифицированным мастером и самому выполнять такие работы не рекомендуется.
Под воздействием высоких температур материал может испортиться , и тогда придется покупать новый профнастил. Во время сварочных работ особое внимание нужно уделить протекционному покрытию, оно может испортиться от сварочного аппарата.
После завершения сварочных работ в обязательном порядке нужно провести профилактику антикоррозионного покрытия .
При желании можно изготовить красивые ворота из профнастила, если соблюдать технику изготовления и правила установленные чертежом.
При установке забора вокруг своего участка каждый заранее продумывает, какими будут ворота. Для самостоятельной сборки лучше всего выбирать простые конструкции из легких, но надежных материалов, монтаж которых не потребует специального оборудования и навыков. Оптимальный вариант – ворота из профлиста своими руками, так как собрать и установить их сможет даже начинающий мастер.
Распашные ворота из профилированного листа представляют собой металлическую раму из профиля, уголка или труб, обшитую профнастилом и закрепленную на двух прочных стойках. Конструкция большой ширины чаще всего имеет две створки, маленькие ворота состоят из одного полотна. Во многих моделях есть встроенные калитки, что экономит место и материалы. В качестве опорных стоек могут выступать кирпичные столбы, столбы из блоков, монолитные бетонные опоры, асбестоцементные и металлические трубы.
Для обшивки створок больше всего подходит профилированный лист марки С8 и С10 толщиной от 0,4 до 0,8 мм. Рекомендуется выбирать листы с полимерным защитным покрытием, поскольку обычные оцинкованные не так долговечны. К тому же полимерное покрытие имеет множество вариантов расцветки и текстуры. Для декора ворот можно использовать кованые и сварные узорчатые решетки, которые приваривают по верхнему или нижнему краю рамы.
Помимо распашной конструкции из профнастила делают откатные ворота. Собрать и установить их самостоятельно тоже несложно, хотя этот процесс займет больше времени. Распашные ворота считаются наиболее простым и дешевым вариантом, для устройства откатных необходима специальная фурнитура и направляющая балка, что существенно повышает затраты на материалы.
Процесс монтажа распашных ворот включает несколько этапов: составление чертежа и сборка каркаса, разметка и установка опорных столбов, крепление и обшивка створок. Отдельное внимание следует уделить обработке рамы и несущих столбов, так как это влияет на долговечность конструкции.
Для работы потребуются:
Шаг 1. Изготовление рамы

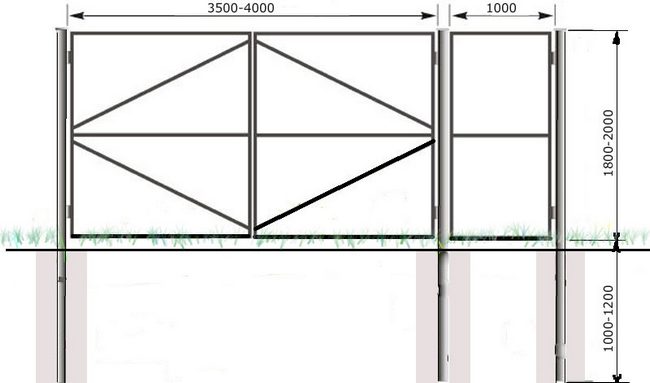

Сначала составляют чертеж: рисуют раму ворот, продумывают расположение распорок, ширину и количество створок ворот, другие параметры. Стандартная рама представляет собой прямоугольник с 2-3 поперечными или диагональными распорками. Ширина одной створки варьируется от 1 до 2 м, высота ворот равняется 1,5-1,7 м. Эти параметры могут изменяться в зависимости от ширины проема, высоты забора и вида ворот. Для изготовления рамы необходима ровная площадка минимум 2х2 м. Из труб толщиной от 2 мм и диаметром 40 мм варят прямоугольный каркас.
Трубы можно заменить профилем 40х20 мм или стальными уголками 50х50 мм. Углы каркаса должны получиться прямыми, иначе ворота будут перекошены.
Из труб меньшего диаметра делают 2 или 3 укрепляющие перемычки. Они могут располагаться вертикально, горизонтально или по диагонали рамы. Если ворота одностворчатые, количество перемычек увеличивается. По углам рамы и в местах крепления распорок можно приварить отрезки металлических прутьев, чтобы придать конструкции дополнительную жесткость. Часто в целях упрочнения каркаса по внутреннему периметру рамы приваривают металлические уголки.
Последними приваривают петли, после чего места сварки зачищают болгаркой, раму ошкуривают наждачной бумагой и грунтуют. Завершающий этап – окрашивание. Обшивать створки можно сразу или на завершающем этапе, когда каркас ворот будет установлен в проеме. Второй вариант более удобный, поскольку облегчает процесс монтажа.
Шаг 2. Установка столбов
Участок под ворота расчищают и выравнивают, размечают положение опорных столбов. Столбы необходимо вкопать на треть их длины, при этом следует учитывать, что надземная часть опор должна быть примерно на полметра выше, чем полотно ворот. Диаметр ям не нужно делать слишком большим, достаточно 20 см. Подготавливают стойки: железные трубы диаметром 80 мм очищают от ржавчины, обрабатывают антикоррозийным составом, нижнюю часть обмазывают битумной смесью.
На дно насыпают слой песка и щебня, опускают трубы и выставляют их по высоте и по вертикали. Чтобы они не сдвинулись во время бетонирования, по бокам устанавливают распорки из брусков или кирпич. Еще раз проверяют расположение стоек уровнем, затем забивают ямы щебнем на треть высоты и заливают до верха бетонным раствором. Распорки убирают через несколько часов, когда бетон немного упрочнится. Верх трубы обязательно закрывают заглушкой.
Чтобы выложить кирпичные столбы, копают ямы квадратной формы, заполняют их битым кирпичом, камнем и крупным щебнем, посередине вставляют стальную трубу небольшого диаметра или арматурные пруты. Они должны возвышаться над грунтом на 30-40 см. Заливают яму бетоном, а когда он высохнет, застилают основание куском рубероида.
К выступающей трубе приваривают еще одну на высоту столба и вокруг нее начинают выкладывать кирпич. На высоте 20 см от основания между кирпичами вмуровывают металлическую закладную со стороны проема, затем точно такую же крепят в верхней части столба. К этим закладным будут привариваться стойки ворот.
Видео — Столбы для ворот
Шаг 3. Крепление и обшивка рамы
Возле каждого столба кладут толстые бруски или кирпичи, опирают на них раму и выставляют по уровню. По петлям на раме определяют места крепления петель на столбах и приваривают их. Убирают подпорки и проверяют движение створок. Если конструкция движется легко, не скрипит, ничего не цепляет, можно приступать к обшивке. Для этого снимают раму, укладывают ее на ровную поверхность и подрезают профлисты по размеру ворот. Укладывают лист от угла, вкручивая саморезы в углубление волны.
Закончив с полотном, прикручивают ручки, вставляют замок, крепят декоративные элементы. Готовые ворота снова навешивают на столбы и проверяют легкость хода. Чтобы укрепить конструкцию и защитить ее от ветровой нагрузки, несущие столбы рекомендуется соединить вверху металлическим профилем или балкой. На этом установка ворот считается завершенной.
Изготовление откатных ворот
Откатные ворота консольного типа из профлиста пользуются большим спросом. Многие предпочитают изготавливать и монтировать их самостоятельно, что совсем не трудно. Для сборки таких ворот помимо стандартного набора материалов понадобится профилированная балка, специальные роликовые тележки и дополнительная фурнитура. Кроме того, вдоль линии движения ворот сооружают фундамент.
Шаг 1. Сборка рамы ворот
Сборка рамы производится практически так же, как и для распашной конструкции. Отличие в форме каркаса – это прямоугольник с выступающей на 1,5 м основой и тремя вертикальными перемычками.
Сварочные швы зачищают, поверхность рамы ошкуривают и протирают от пыли, покрывают средством от коррозии. После этого раму нужно покрасить, а пока она сохнет, выполняют подготовку проема.
Шаг 2. Заливка фундамента
Вдоль внутренней линии забора, начиная от угла проема, копают траншею для фундамента. По краям глубина траншеи должна достигать 1,7 м, среднюю часть выкапывают на глубину 50 см. Берут стальной швеллер №10 и приваривают к его основанию металлические пруты. Каркас из прутов имеет П-образную форму.
На дно траншеи засыпают песок и щебень, сверху устанавливают конструкцию из швеллера и арматуры так, чтобы верх балки находился вровень с поверхностью грунта. Проверяют расположение швеллера по горизонтали и заливают траншею бетоном. На упрочнение фундамента уходит не менее 5 суток.
Видео — Автоматические откатные ворота
Шаг 3. Установка рамы
К швеллеру приваривают роликовые тележки: первая устанавливается в 20 см от края проема, вторая в конце швеллера. К раме крепят несущую балку, затем ворота поднимают, устанавливают на подпорки из бруса и соединяют балку с тележками. Затем устанавливают концевые ролики, улавливатель и поддерживающую скобу. Закрепив все элементы, проверяют движение рамы по направляющей балке. Если конструкция скользит легко, раму можно обшивать. Профлисты крепят точно так же, как и на распашные ворота, прикручивая материал саморезами к основе. После закрепления обшивки ворота еще раз проверяют на легкость хода.
Видео — Изготовление откатных ворот
Видео — Ворота из профлиста своими руками
Для изготовления ворот используют самые разные материалы: листовой металл, дерево, кованые прутки. Однако в последнее время в качестве обшивки для ворот все чаще и чаще применяют профнастил - листовую оцинкованную сталь, покрытую полимерным составом.
Конструкции из профнастила имеют небольшой вес, высокие технические и эксплуатационные показатели, просты в изготовлении и установке. Рассмотрим наиболее распространенные виды ограждений из профилированного листа, и разберем поэтапно, как сделать ворота из профнастила своими руками.
Виды ворот из профнастила: конструктивные особенности, преимущества и недостатки
Ворота из профнастила выгодно отличаются от ограждений, выполненных из других строительных материалов. К неоспоримым достоинствам сооружений из профилированного листа можно отнести:
По методу открывания ворота из профностила можно разделить на такие виды:
- распашные;
- откатные;
- гаражные;
- раздвижные;
- поворотно-подъемные.
Рассмотрим подробно наиболее распространенные модели ворот: распашные и откатные.
Распашные ворота из профнастила
Распашные ворота - это классический вариант ограждения, которое имеет следующую конструкцию: на двух стойках закреплены створки ворот, обшитые профильным листом.
Ворота открываются и закрываются плавно, благодаря тому, что на стойках ворот (металлических трубах) прикреплены петли с подшипниками. Калитка в распашных воротах, обычно обустраивается отдельно, но бывают и исключения, когда дверца для входа располагается в одной из створок.
Распахиваться ворота могут ручным способом или автоматическим. Установка электропривода чаще используется на территориях промышленного назначения, где движение автотранспорта очень активно.
Можно использовать дистанционное управление небольшой мощности, так как вес ворот из профлиста достаточно низкий, исключение - ворота распашные из профнастила с коваными элементами
Главными достоинствами распашных ворот является их доступность и простота монтажа, а основной недостаток - необходимость свободного пространства для раскрытия створок.
Откатные ворота из профнастила
Более функциональны и удобны в использовании - откатные ворота. Они не распахиваются, а отъезжают за забор. Откатные ворота незаменимы там, где предъявляются жесткие требования по рациональному использованию территории.
Конструкция ограждения дает дополнительные возможности для маневров автотранспорта (длина откатных ворот может достигать 12 м) и создания движения в 2-3 потока.
Дополнительное преимущество - отсутствие направляющих в проеме ворот. Это позволяет беспрепятственно проезжать машинам любой высоты. Кроме того, зимой нет необходимости постоянно расчищать снег для нормального открывания створок, как это надо делать в случае с распашными воротами.
Откатные ворота чаще всего обустраиваются автоматической системой, так как самостоятельно открывать/закрывать длинные створки неудобно.
К недостаткам откатных ворот из профнастила можно отнести:
- необходимость закладки основательного фундамента с использованием арматурного слоя;
- покупка специальных комплектующих;
- изготовление и установка откатных ворот обойдется дороже, чем традиционных распашных.
Выбор профилированного листа для создания ворот
При покупке профнастила необходимо обратить внимание на его маркировку и покрытие. Профилированные листы отличаются между собой по толщине, по форме и высоте «волны». Именно «волна» определяет жесткость будущего сооружения.
Расшифровка маркировки профнастила:
- «С» - стеновой профилированный оцинкованный лист с небольшой высотой ребер и малой толщиной. Подходит для строительства ограждений.
- «НС» - универсальный профнастил, который можно применять для постройки крыш, заборов и ворот.
- «Н» - несущий тяжелый профильный лист, из которого возводят железные ангары и делают кровлю для помещений с большой площадью. Для изготовления ворот не рекомендуется применять.
Цифровое значение в маркировке указывает на высоту ребер жесткости.
Для изготовления ворот из профнастила лучше использовать такой материал:
- «С8» - толщина от 0,4 мм, высота ребер жесткости - 8 мм, вес 1 кв.м. - около 5,5 кг;
- «С10» - толщина 0,4-0,8 мм, высота ребер жесткости - 10 мм, вес 1 кв.м. - 7,5 кг.
Профнастил для создания ворот кроме оцинковки должен иметь полимерное покрытие (полиэстерное или пластизоливое), которое повышает устойчивость материала к механическим повреждениям.
При выборе расцветки для ограждения можно посмотреть фото ворот из профнастила и понять, как они будут сочетаться с забором и существующими постройками на участке.
Технология изготовления распашных ворот из профлиста
Подготовительный этап: план-схема, инструменты и материалы
Перед тем, как приступить к изготовлению ограждения необходимо составить чертеж ворот из профнастила с указанием ширины проема, высоты створок, размещением петель и поперечных перекладин. При планировании конструкции надо учесть тип автотранспорта, для которого устанавливаются ворота и ширину проезжей улицы.
Чем уже дорога, ведущая к участку, тем шире должен быть проем ворот
Оптимальные размеры ворот из профнастила:
- длина одной створки не более 2-х метров;
- высота створок - около 2-х метров.
Для изготовления распашных ворот понадобятся следующие материалы и инструменты:
Установка опорных столбов
Если на участке уже установлен забор с металлическими опорными столбами, то петли для ворот из профнастила можно приварить непосредственно на них.
Установка же отдельных опорных столбов может осуществляться следующим образом:
- Обработать металлические трубы для столбов грунтовкой и покрасить.
- Отмерять ширину ворот и вырыть две ямы глубиной по 100-150 см.
- На дно ямы насыпать подушку из песка и щебня.
- Установить подготовленные опорные столбы и укрепить их арматурой.
- Выровнять столбы строительным уровнем и залить бетоном.
- Оставить до полного затвердевания бетона (около 2-х недель).
Петли можно будет установить после того, как фундамент застынет.
Изготовление рамы для ворот
Для создания каркаса ворот из профнастила необходимо подготовить ровную площадку (желательно возле проема ворот), достаточную для размещения одной створки.
Порядок выполнения работ:
Как сварить ворота из профнастила показано в видео
Можно изготовить ворота из профнастила без сварки, используя в качестве крепежных элементов обычные гайки и болты
Обшивка рамы профнастилом
После того как рама высохла, можно приступить к обшивке ворот профнастилом. Профилированный лист надо уложить на каркас ворот и аккуратно прикрепить его саморезами или заклепками. Заклепки будут смотреться более декоративно, но демонтаж профнастила, в случае ремонта, будет затруднен.
Крепления надо производить только в месте углубления «волны». Расстояние крепежей не должно быть слишком большим (1 кв.м. профнастила должен крепиться как минимум шестью саморезами) - створка ворот должна выдерживать ветровые нагрузки и вес обшивки.
Теперь ворота можно навесить на петли, установленные на опорных столбах.
Откатные ворота из профнастила своими руками
Подготовительный этап: комплектующие для ворот и разработка чертежа
Установка откатных ворот более сложная, но разобравшись в конструкции, технологии изготовления ворот и заручившись поддержкой 1-2 человек, можно создать прочное и функциональное раздвижное ограждение.
Для изготовления откатных ворот надо приобрести набор комплектующих, в который обязательно должны входить такие элементы:
При автоматическом управлении воротами надо дополнительно приобрести комплект автоматики, включающий:
- редуктор;
- зубчатую рейку;
- пульт управления;
- фотоэлементы;
- монтажное основание;
- сигнальную лампу.
Чертеж откатных ворот должен включать такие параметры:
- ширина панели ворот с противовесом = 1,6*проем ворот;
- ширина противовеса = 0,5*проем ворот;
- высота ворот (оптимально - на 10 см выше забора, но не более 2-х метров);
- размеры вертикальных, горизонтальных и диагональных перемычек.
Закладка фундамента и возведение опорных столбов
Первым делом необходимо монтировать опорные столбы для сдвижных (откатных) ворот. В качестве опоры можно использовать:
- кирпичный или бетонный столб с закладными (по 3 шт. на каждой опоре);
- швеллер;
- стальную трубу квадратного сечения;
- дубовый брус.
Алгоритм возведения опорного столба:
- Выкопать яму глубиной более 1-го метра (глубина промерзания грунта).
- По уровню установить столб (швеллер или трубу).
- Залить бетоном и оставить до полного застывания.
Для создания фундамента под сдвижные ворота можно использовать швеллер (ширина - 16-20 см), металлические прутья для арматуры (сечение 10-14 мм).
Порядок заливки фундамента:
Фундамент для ворот должен выстаиваться не меньше недели.
Поверхность швеллера должна располагаться на одном уровне с землей, образуя ровный заезд для автомобиля
Каркас для ворот
Для изготовления рамы понадобится металлические трубы сечением 60*30 мм, а для создания удерживающих перемычек (обрешетки) подойдет труба сечением 40*20 мм.
Разберем поэтапно изготовление рамы каркаса для откатных ворот:
Установка рамы и обшивка ворот профлистом
Если фундамент для ворот выстоялся можно перейти к монтажу и обшивке рамы:
Монтаж откатных ворот из профнастила: видео
Откатные ворота дополнительно можно оборудовать автоматической системой.
Самодельные ворота из профнастила - экономный и надежный вариант ограждения на приусадебном участке или территории производственного назначения. Функциональность и практичность ворот значительно можно повысить, установив автоматическую систему управления.
Каркас ворот в раме, руб/шт.
| 3 | 3.5 | 4 | |
|---|---|---|---|
| H - 1,5 | 6500 | 7000 | 7500 |
| H - 1,8 | 7500 | 8000 | 9000 |
| H - 2,0 | 8500 | 8500 | 9500 |
| H - 2,2 | 9000 | 11000 | 11500 |
| H - 2,5 | 9500 | 13500 | 13500 |
| H - 3,0 | 13000 | 16500 | 17500 |
Каркас ворот простых со встроеной калиткой, руб/шт.
| 3 | 3.5 | 4 | |
|---|---|---|---|
| H - 1,5 | 9500 | 9500 | 10000 |
| H - 1,8 | 10000 | 10000 | 10500 |
| H - 2,0 | 10500 | 10500 | 11000 |
| H - 2,2 | 11500 | 12000 | 12500 |
| H - 2,5 | 12000 | 14500 | 14500 |
| H - 3,0 | 14500 | 17500 | 18500 |
Каркас ворот в раме со встроеной калиткой, руб/шт.
| 3 | 3.5 | 4 | |
|---|---|---|---|
| H - 1,5 | 10500 | 11000 | 11500 |
| H - 1,8 | 11500 | 12000 | 13000 |
| H - 2,0 | 12500 | 12500 | 13500 |
| H - 2,2 | 13000 | 15000 | 15500 |
| H - 2,5 | 13500 | 17500 | 17500 |
| H - 3,0 | 17000 | 20500 | 21500 |
Характеристики
Столбы 80*80*2, в комплекте 2 стопора и запирающее устройство "Гусь", рама ворот и внутр заполнение труба 40*20*1,5 петля приварная 25*120, грунтовка ГФ21 коричневая
Дополнительно
- стяжка верхняя съемная (проф труба 60*30*2) - 1500 руб/шт.
- стяжка нижняя с заглублением на 10 см на сварке - 2300 руб/шт.
- усиление столбов откосами (труба 60*30 мм и 70 см в длину) - 300 руб/шт.
Что представляют собой ворота из профнастила
Ворота из профнастила выбирают те, кто ценит практичность, комфорт и надежность без изысков. Аккуратная конструкция, устойчивая к нагрузкам, типичным для условий эксплуатации под открытым небом, удобна в использовании.
Делаем ворота шириной от 3 до 6 метров. Чаще всего заказывают размерностью 4х2 метра - с двумя створками по 2 метра шириной.
Распашные ворота из профнастила представляют собой конструкцию, состоящую из:
- стальной рамы, которая изготавливается из металлического профиля 40х20 методом сварки; профилированного листа, который монтируется путем накладывания на плоскость воротины и крепится кровельными саморезами или утопает вглубь ворот, если делаем окантовку трубой 40х20.
- Иногда предусматривают встроенную калитку, когда забор небольшой длины или та сторона, где необходимо сделать калитку слишком неудобна для выделения места под нее.
- В зависимости от решений по дизайну, из практических соображений, экономической целесообразности опоры для металлических ворот изготавливают из стальных профилированных труб 80х80 или из кирпича с металлическим колпаком сверху.
- Для заполнения рамы используют профлист марки С8 и С20 толщиной не менее 0,4 мм. Материал с полимерным покрытием более эстетичен. Полотна из профлиста могут быть декорированы ковкой (орнаментами, решетками, оригинальными ручками, петлями).
Преимущества заказа распашных ворот в нашей компании
Мы много лет занимаемся профессиональной деятельностью, заслужили имидж надежной компании, предлагающей услуги высокого качества в рамках доступных цен. Располагаем собственным производством, большим запасом комплектующих, используем исключительно качественные материалы, крепеж, надежное оборудование для автоматизации ворот. Выезд мастера на объект для предварительных замеров и согласований у нас бесплатный.
Закажите ответный звонок, чтобы выяснить цену и сроки установки распашных ворот из профнастила. Приходите к нам в офис, чтобы убедиться в компетентности наших специалистов. Вы сами можете рассчитать ориентировочную стоимость ворот, воспользовавшись онлайн калькулятором.
Ворота и калитка - необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.
Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.
Основные виды ворот для дачных и загородных домов
- распашные - представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
- сдвижные или откатные ворота с направляющим рельсом - дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.
Чертежи распашных ворот и калиток
При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.
Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.
Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).
Схемы ворот и калитки из профнастила с параллельным каркасом
1. Перед нами «классический » и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток - отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.
Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.
2. Еще один вариант чертежа. На этот раз без перекладины. Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр.
3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).
Схемы ворот и калитки с диагоналями
Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии - это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.
1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.
Длина гипотенузы:, где а и b - стороны прямоугольного треугольника.
2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.
3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.
В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:
Чертежи откатных ворот из профнастила
Самым оптимальным вариантом сдвижного забора, который можно возвести собственными силами, является конструкция с направляющим рельсом. Для нее достаточно просто подобрать комплекты фурнитуры и системы автоматизации. Ворота включают выдвижную створку с нижним рельсом, который движется по специальной системе роликов. Для того чтобы конструкция уравновешивалась в закрытом виде к каркасу сбоку приваривается дополнительная треугольная консоль.
Как можно заметить каркас ворот состоит из рамы и консоли, которые выполнены из более толстой профильной трубы (60х40 ). Внутренние элементы консоли также лучше сделать из этой трубы. Внутри рамы ворот рисунок каркаса можно сделать в разных вариантах (с прямоугольниками или треугольниками. Главное, чтобы труба была более легкой трубы (например , 40х20). Также не стоит делать решетку слишком частой. Порядок монтажа откатного забора представлен в следующем видео:
Надеемся, что приведенные чертежи помогут вам сделать собственные ворота и калитку из профнастила, которые будут удобными, надежными и долговечными.
