Встречать в смартфоне LTPS дисплей наверняка приходилось многим, но ответить, что это такое и чем он лучше (или хуже) других типов матриц, может не каждый.

Наша статья для тех, кто «галопом по европам» хочет пробежаться по технологии изготовления таких матриц, хотя бы ради того, чтобы не позволять маркетинговым ловкачам вешать себе лапшу на уши.

А заодно реально оценить преимущества и недостатки.

Суть проблемы

Когда на смену NT+film матрицам пришли , они обладали массой преимуществ, за исключением одного: TFT транзисторы в них имели в качестве основы так называемый аморфный кремний (a-Si).

Основным недостатком данного материала является низкая подвижность электронов. В результате время отклика таких дисплеев существенно выше, чем у устаревших, но всё же очень «быстрых» NT матриц.

Кроме основного, хватало и других недостатков :

Высокое энергопотребление.
Большие физические размеры транзистора управляющей матрицы.
Крупные субпиксели, не позволяющие добиться высокого разрешения.

Получить монокристаллический кремний, обладающий высокой подвижностью электронов, на стеклянной подложке оказалось невозможно, из-за того, что для этого требовалась высокая температура, превышавшая точку плавления стекла.

Что такое LTPS

Данная аббревиатура расшифровывается как Low Temperature Poly Silicon – низкотемпературный поликристаллический кремний.

Эта технология представляет собой перевод аморфоного кремния в поликристаллическую форму без использования высоких температур, способных повредить стеклянную подложку.

Для этого используется отжиг с помощью эксимерного лазера. Значение температуры при этом не превышает 300-400 градусов.

В результате получаются управляющие элементы, не только более «быстрые», но и куда меньших габаритов. Благодаря этому стало возможным увеличить плотность пикселей матрицы, а дополнительным бонусом стало снижение потребления энергии.

Подвижность электронов возросла по сравнению со структурами на основе аморфного кремния с 0.5 см2/В*s до 200 см2/В*s.

Вдобавок увеличился апертурный коэффициент ячейки, представляющий собой отношение полезной площади к общей.

Интегрированные драйверы

Новая технология дает возможность в рамках единого цикла формировать на той же стеклянной подложке интегральные схемы.

Это позволяет избавиться от некоторой части проводников и контактов, а заодно сократить площадь, занимаемую управляющими элементами.

Это дает плюс к надежности матрицы в целом. В дополнение к этому стоит отметить, что надежность тонкопленочных транзисторов, полученных по LTPS технологии в сто раз выше, чем у изготовленных из аморфного кремния.

Альтернатива

Еще одной попыткой увеличить подвижность электронов стали , разрабатываемые . Их создатели вообще решили отказаться от кремния, заменив их сложным оксидом индия-галлия-цинка.

Первые серийные смартфоны появились еще в 2012 году, но с тех пор моделей, использующих данную технологию, появилось считанные единицы.

Зато LTPS экраны успешно теснят на рынке IPS матрицы на основе аморфного кремния: в 2015 году их доля составила 29,8% против 58,1% у a-Si, а в 2016-ом – уже 34,6% против 51,3%.

В заключение

Следует понимать, что LTPS технология сама по себе не привязана к конкретному источнику света. Она используется только для формирования управляющих матриц, которые подходят как для LCD, так и для OLED дисплеев.

Но при этом данная аббревиатура обычно ассоциируется всё-таки именно с ЖК экранами, заменяя традиционную IPS.

В целом же матрицы, производимые таким способом, получаются более экономичными, с высоким разрешением, а время отклика у них практически приближается к NT-дисплеям.

Главным недостатком на данный момент является более высокая стоимость в сравнении с IPS, поэтому в бюджетном сегменте LTPS экраны почти не встречаются.

Нелишне упомянуть, что в ЖК-матрицах Apple iPhone используется именно эта технология, обеспечиваемая основными поставщиками компании JDI, Sharp и LG Display.

И хотя в iPhone X купертинцы «изменили» LCD в пользу OLED, полностью отказываться от них они в ближайшее время не собираются.

LCD, TFT, IPS, AMOLED, P-OLED, QLED – список технологий, по которым изготавливают матрицы смартфонов, постоянно растет. И заблудиться в этих дебрях легко даже гику, не говоря уже о простом пользователе. Сегодня мы доступным языком объясним, в чем между ними разница, а также какими преимуществами и недостатками обладает каждый из них.

Существует две базовые технологии, на основе которых и создается большинство дисплеев современных смартфонов. Это LCD и OLED. Все остальные виды и наименования – это всего лишь их производные. Нам же остается разобраться, какие относятся к первому типу, а какие – ко второму.

LCD

LCD (Liquid Crystal Display) – жидкокристаллические экраны, получившие повсеместное распространение: их используют в телевизорах, мониторах, смартфонах и т.д. Жидкие кристаллы, которые лежат в основе технологии обладают двумя важнейшими свойствами: текучестью и анизотропностью.

Анизотропность – это способность кристалла изменять свои свойства в зависимости от своего расположения в пространстве.

В экранах эта особенность используется для управления светопроводимостью. С помощью транзисторов на ЖК-матрицу подается ток, который изменяет ориентацию кристаллов. Затем на них падает свет, проходящий через несколько фильтров, и в результате на экране появляется пиксель нужного цвета. Отметим, что для всех ЖК-экранов требуется источник подсветки: внешний (например, солнечные лучи) или встроенный (например, светодиоды).

К LCD-матрицам смартфонов относятся: TN, IPS, PLS, а также их многочисленные модификации. Сюда также можно причислить технологию VA/MVA/PVA, которая широкого распространения не получила. Однако прежде чем мы перейдем к видам матриц, необходимо разобраться с аббревиатурой TFT, которая встречается как отдельно, так и в различных сочетаниях, например, TFT LCD или TFT IPS.

TFT (thin-film transistor) – это разновидность LCD-дисплеев, в которых для управления жидкими кристаллами используется активная матрица: в ее конструкцию входят тонкопленочные транзисторы. Сразу стоит сказать, что абсолютно все современные гаджеты с LCD, а также AMOLED-дисплеями имеют активную матрицу: пассивная - практически не используется.

То есть, если мы говорим про IPS, TN или VA /MVA/PVA, то подразумеваем, что все они относятся к TFT LCD дисплеям.

TN+film

TN + film (Twisted Nematic + film) – одна из самых первых технологий изготовления матриц. Свое названием получила за характерное расположение кристаллов, которые закручиваются в спираль. Чаще всего такие матрицы называют просто TN.

Преимущества:

малое время отклика – 16 мс (на заре технологии это был рекордный показатель среди всех видов матриц);
низкая стоимость производства.

Недостатки:

небольшие углы обзора;
низкий уровень контрастности;
низкий уровень цветопередачи.

IPS

IPS (in-plane switching) – в таких экранах кристаллы при получении электрического импульса не скручиваются в спираль, а поворачиваются перпендикулярно своему начальному положению. Эта особенность позволила увеличить угол обзора практически до максимального – 178 градусов. Таким образом, IPS дисплеи пришли на смену TN, однако и у них есть свои недостатки.

Преимущества:

максимальные углы обзора – до 178 градусов;
естественная цветопередача, включая практически идеальный черный цвет;
высокий уровень контрастности.

Недостатки:

высокая стоимость по сравнению с TN;
время отклика (в ранних IPS-дисплеях) было выше, чем у TN.

Фирменная разработка Samsung, которая представляет собой улучшенную версию IPS, предназначенную для массового рынка, но по ряду причин неподходящую для профессиональных устройств.

Преимущества:

высокая плотность пикселей;
широкий угол обзора до 178 градусов;
низкое время отклика;
низкое энергопотребление;
высокая контрастность;
более низкая стоимость производства (на 15% ниже по сравнению с IPS-матрицами).

Большинство недостатков IPS-технологии в настоящее время устранены. На скриншотах ниже можно увидеть эволюционный путь, который она успела пройти.

Развитие технологии «super fine TFT» от NEC

Развитие технологии IPS фирмой Hitachi

Развитие технологии IPS фирмой LG

OLED

В OLED-матрицах (Organic light-emitting diode) вместо жидких кристаллов используются органические светодиоды, которые не требует подсветки. При подаче на них электрических импульсов они сами начинают светиться.

В свою очередь OLED по способу управлению диодами делится на PMOLED (Passive Matrix) и AMOLED (Active Matrix), причем первая в новых смартфонах практически не используется.

В AMOLED для управления диодами используется вышеупомянутые тонкопленочные резисторы (технология TFT).

Разновидностью AMOLED матрицы являются SUPER AMOLED (маркетинговая "фишка" компании Samsung) – в подобных экранах отсутствует воздушная прослойка между сенсорным слоем экрана и матрицей. В случае с IPS-матрицами такая «безвоздушная» технология называется OGS (One Glass Solution). Хотя это скорее конструктивная особенность и выделять в отдельный тип матриц SUPER AMOLED нельзя.

Еще один подвид AMOLED это P-OLED матрицы. Они отличаются наличием пластиковой подложки экрана (в AMOLED используется стеклянная). Благодаря этому у производителей появилась возможность создавать изогнутые экраны.

Преимущества:

меньшие габариты и вес по сравнению с LCD-дисплеями;
низкое энергопотребление;
не требуют подсветки;
высокая контрастность;
мгновенный отклик;
возможность изменять форм-фактор экранов (гибкие дисплеи);
большие углы обзора близкие к максимальным (180 градусов);
большой диапазон рабочих температур (от -40 градусов до +70).

Недостатки:

маленький по сравнению с ЖК-дисплеями срок службы;
высокая стоимость;
чувствительность к воздействию влаги.

Однако по мере развития технологии, минусы OLED-дисплеев постепенно исчезают.

" Уникальные" Retina и Super Retina дисплеи, которыми оснащаются iPhone, к технологии производства матриц никакого отношения не имеют. Это всего лишь маркетинговый ход компании. На самом деле в «яблочных» смартфонах используются все те же IPS и OLED-матрицы.

Заключение

На данный момент разница (цветопередача, контрастность, углы обзора, энергоэффективность и др. показатели) между LCD и OLED-экранами стремительно сокращается. Однако намечается следующий тренд: ЖК-экраны постепенно устаревают и уступают OLED-дисплеям. А те в свою очередь эволюционируют в и QLED-дисплеи. Пока эти технологии дороги в производстве и находятся в зачаточном состоянии, но возможно уже в ближайшем будущем вся электроника будет оснащаться именно такими экранами.

До массового распространения смартфонов, при покупке телефонов мы оценивали их, главным образом, по дизайну и лишь изредка обращали внимание на функциональные возможности. Времена изменились: теперь все смартфоны имеют примерно одинаковые возможности, а при взгляде только на фронтальную панель, один гаджет едва можно отличить от другого. На передний план вышли технические характеристики устройств, и самой важной среди них для многих является экран. Мы расскажем, что же кроется за терминами TFT, TN, IPS, PLS, и поможем подобрать смартфон с нужными характеристиками экрана.

Типы матриц

В современных смартфонах главным образом применяются три технологии производства матриц: две основаны на жидких кристаллах - TN+film и IPS, а третья - AMOLED - на органических светодиодах. Но прежде чем начать, стоит рассказать об аббревиатуре TFT, являющейся источником множества заблуждений. TFT (thin-film transistor) - это тонкоплёночные транзисторы, которые используются для управления работой каждого субпикселя современных экранов. Технология TFT применяется во всех перечисленных выше типах экранов, включая AMOLED, поэтому, если где-то говорится о сравнении TFT и IPS, то это в корне неверная постановка вопроса.

В большинстве TFT-матриц используется аморфный кремний, но недавно в производство стали внедряться TFT на поликристаллическом кремнии (LTPS-TFT). Главные преимущества новой технологии - уменьшение энергопотребления и размеров транзисторов, что позволяет достигать высоких значений плотности пикселей (более 500 ppi). Одним из первых смартфонов с IPS-дисплеем и матрицей LTPS-TFT стал OnePlus One.

Смартфон OnePlus One

Теперь, когда мы разобрались с TFT, перейдём непосредственно к типам матриц. Несмотря на большое разнообразие разновидностей LCD, все они имеют один и тот же базовый принцип работы: приложенный к молекулам жидких кристаллов ток задаёт угол поляризации света (он влияет на яркость субпикселя). Поляризованный свет затем проходит через светофильтр и окрашивается в цвет соответствующего субпикселя. Первыми в смартфонах появились наиболее простые и дешёвые матрицы TN+film, название которых часто сокращается до TN. Они имеют малые углы обзора (не более 60 градусов при отклонении от вертикали), причём даже при небольших наклонах изображение на экранах с такими матрицами инвертируется. Среди других недостатков TN-матриц - малая контрастность и низкая точность цветопередачи. На сегодняшний день такие экраны используются только в самых дешёвых смартфонах, а подавляющее большинство новых гаджетов имеют уже более совершенные дисплеи.

Наиболее распространённой в мобильных гаджетах сейчас является технология IPS, иногда обозначаемая как SFT. IPS-матрицы появились 20 лет назад и с тех пор выпускались в различных модификациях, число которых приближается к двум десяткам. Тем не менее, выделить среди них стоит те, которые являются наиболее технологичными и активно используются на данный момент: AH-IPS от компании LG и PLS - от компании Samsung, которые весьма близки по своим свойствам, что даже являлось поводом для судебного разбирательства между производителями. Современные модификации IPS имеют широкие углы обзора, которые близки к 180 градусам, реалистичную цветопередачу и обеспечивают возможность создания дисплеев с высокой плотностью пикселей. К сожалению, производители гаджетов практически никогда не сообщают точный тип IPS-матриц, хотя при использовании смартфона различия будут видны невооружённым глазом. Для более дешёвых IPS-матриц характерно выцветание картинки при наклонах экрана, а также невысокая точность цветопередачи: изображение может быть либо слишком «кислотным», либо, напротив, «блёклым».

Что касается энергопотребления, то в жидкокристаллических дисплеях оно по большей части определяется мощностью элементов подсветки (в смартфонах для этих целей используются светодиоды), поэтому потребление матриц TN+film и IPS можно считать примерно одинаковым при совпадающем уровне яркости.

На LCD совершенно не похожи матрицы, созданные на основе органических светодиодов (OLED). В них источником света служат сами субпиксели, представляющие собой сверхминиатюрные органические светодиоды. Так как нет необходимости во внешней подсветке, такие экраны можно сделать тоньше жидкокристаллических. В смартфонах применяется разновидность технологии OLED - AMOLED, которая использует активную TFT-матрицу для управления субпикселями. Именно это позволяет AMOLED отображать цвета, тогда как обычные панели OLED могут быть только монохромными. AMOLED-матрицы обеспечивают самый глубокий чёрный цвет, поскольку для его «отображения» требуется лишь полностью отключить светодиоды. По сравнению с LCD, такие матрицы обладают более низким энергопотреблением, особенно при использовании тёмных тем оформления, в которых чёрные участки экрана вовсе не потребляют энергию. Другая характерная особенность AMOLED - слишком насыщенные цвета. На заре своего появления такие матрицы действительно имели неправдоподобную цветопередачу, и, хотя подобные «детские болячки» давно в прошлом, до сих пор большинство смартфонов с такими экранами имеют встроенную настройку насыщенности, которая позволяет приблизить изображение на AMOLED по восприятию к IPS-экранам.

Другим ограничением AMOLED экранов раньше являлся неодинаковый срок службы светодиодов различных цветов. Через пару лет использования смартфона это могло привести к выгоранию субпикселей и остаточному изображению некоторых элементов интерфейса, в первую очередь - на панели уведомлений. Но, как и в случае с цветопередачей, эта проблема давно ушла в прошлое, и современные органические светодиоды рассчитаны минимум на три года беспрерывной работы.

Подведём краткий итог. Наиболее качественное и яркое изображение на данный момент беспечивают AMOLED-матрицы: даже Apple, по слухам, в одном из следующих iPhone будет использовать такие дисплеи. Но, стоит учитывать, что все новейшие разработки компания Samsung, как основной производитель таких панелей, оставляет себе, а другим производителям продаёт «прошлогодние» матрицы. Поэтому, при выборе смартфона не от Samsung стоит смотреть в сторону качественных IPS-экранов. А вот гаджеты с дисплеями TN+film выбирать ни в коем случае не стоит - сегодня эта технология уже считается устаревшей.

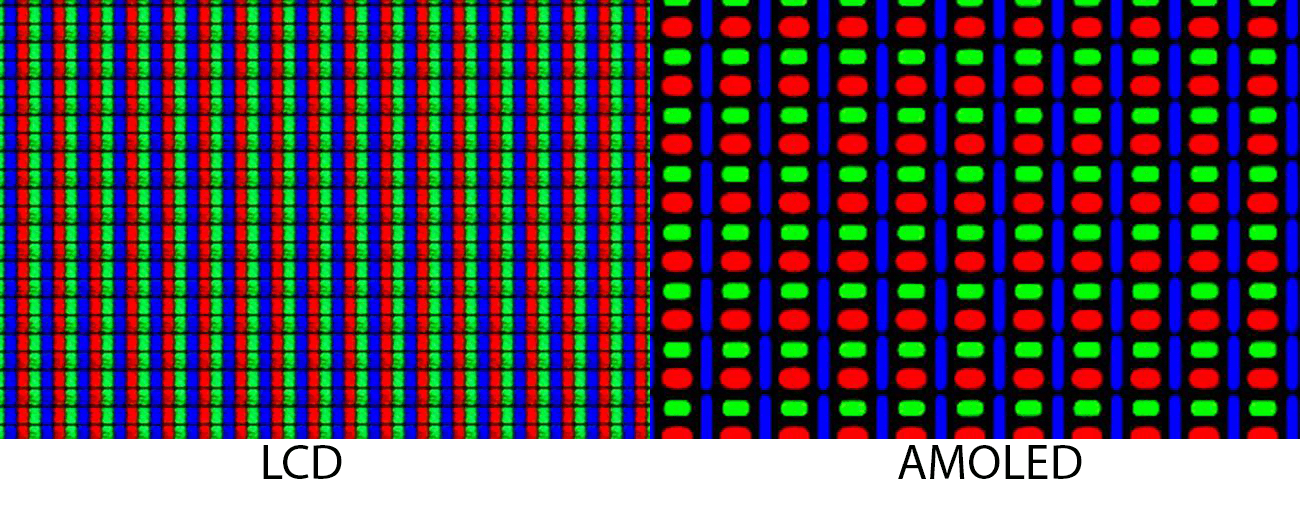

На восприятие изображения на экране может влиять не только технология матрицы, но и рисунок субпикселей. Впрочем, с LCD всё довольно просто: в них каждый RGB-пиксель состоит из трёх вытянутых субпикселей, которые, в зависимости от модификации технологии, могут иметь форму прямоугольника или «галочки».

В AMOLED-экранах всё интереснее. Поскольку в таких матрицах источниками света являются сами субпиксели, а человеческий глаз более чувствителен к чистому зелёному свету, чем к чистому красному или синему, использование в AMOLED того же рисунка, что и в IPS, ухудшило бы цветопередачу и сделало картинку нереалистичной. Попыткой решить эту проблему стала первая версия технологии PenTile, в которой использовались пиксели двух типов: RG (красный-зелёный) и BG (синий-зелёный), состоящие из двух субпикселей соответствующих цветов. Причём, если красные и синие субпиксели имели форму, близкую к квадратам, то зелёные больше напоминали сильно вытянутые прямоугольники. Недостатками такого рисунка были «грязный» белый цвет, зазубренные края на стыке разных цветов, а при низком ppi - четко видимая сетка подложки субпикселей, появляющаяся из-за слишком большого расстояния между ними. К тому же, разрешение, указываемое в характеристиках таких устройств, было «нечестным»: если IPS HD матрица имеет 2764800 субпикселей, то AMOLED HD матрица - всего 1843200, что приводило к видимой невооружённым глазом разнице в чёткости IPS- и AMOLED-матриц с, казалось бы, одинаковой плотностью пикселей. Последним флагманским смартфоном с такой AMOLED матрицей стал Samsung Galaxy S III.

В смартпэде Galaxy Note II южнокорейская компания сделала попытку отказа от PenTile: экран устройства имел полноценные RBG-пиксели, хотя и с необычным расположением субпикселей. Тем не менее, по неясным причинам, в дальнейшем Samsung от такого рисунка отказалась - возможно, производитель столкнулся с проблемой дальнейшего увеличения ppi.

В своих современных экранах Samsung вернулась к RG-BG пикселям с использованием нового типа рисунка, который был назван Diamond PenTile. Новая технология позволила сделать белый цвет более натуральным, а что касается зазубренных краёв (например, вокруг белого объекта на чёрном фоне были чётко видны отдельные красные субпиксели), то эта проблема была решена ещё проще - увеличением ppi до такой степени, что неровности перестали быть заметны. Diamond PenTile используется во всех флагманах Samsung начиная с модели Galaxy S4.

В завершении этого раздела стоит сказать ещё об одном рисунке AMOLED-матриц - PenTile RGBW, который получается добавлением к трём основным субпикселям четвёртого, белого. До появления Diamond PenTile такой рисунок был единственным рецептом чистого белого цвета, но он так и не получил широкого распространения - одним из последних мобильных гаджетов с PenTile RGBW стал планшет Galaxy Note 10.1 2014. Сейчас AMOLED-матрицы с RGBW-пикселями применяются в телевизорах, поскольку в них не требуется высокий показатель ppi. Справедливости ради, также упомянем, что RGBW-пиксели могут использоваться и в LCD, но примеры использования таких матриц в смартфонах нам не известны.

В отличие от AMOLED, качественные IPS-матрицы никогда не испытывали проблем в качестве, связанных с рисунком субпикселей. Тем не менее, технология Diamond PenTile, вместе с высокой плотностью пикселей, позволила AMOLED догнать и обогнать IPS. Поэтому, если вы выбираете гаджеты придирчиво, не стоит покупать смартфон с экраном AMOLED, у которого плотность пикселей менее 300 ppi. При более высокой плотности никакие дефекты заметны не будут.

Конструктивные особенности

На одних только технологиях формирования изображений разнообразие дисплеев современных мобильных гаджетов не заканчивается. Одна из первых вещей, за которую взялись производители - воздушная прослойка между проекционно-ёмкостным сенсором и непосредственно дисплеем. Так появилась технология OGS, объединяющая сенсор и матрицу в один стеклянный пакет в виде сэндвича. Это дало значительный рывок по качеству изображения: увеличилась максимальная яркость и углы обзора, была улучшена цветопередача. Само собой, толщина всего пакета также была уменьшена, что позволило создать более тонкие смартфоны. Увы, но недостатки у технологии тоже есть: теперь, если вы разбили стекло, поменять его отдельно от дисплея практически нереально. Но преимущества в качестве всё же оказались важнее и теперь не-OGS экраны можно встретить разве что в самых дешёвых аппаратах.

Популярными в последнее время стали и эксперименты с формой стекла. И начались они не недавно, а как минимум в 2011 году: HTC Sensation имел вогнутое в центре стекло, которое, по замыслу производителя, должно было защитить экран от царапин. Но на качественно новый уровень такие стёкла вышли с появлением «2.5D экранов» с загнутым по краям стеклом, что создаёт ощущение «бесконечного» экрана и делает грани смартфонов более гладкими. Такие стёкла в своих гаджетах активно использует компания Apple, и в последнее время они становятся всё более и более популярными.

Логичным шагом в том же направлении стало изгибание не только стекла, но и самого дисплея, что стало возможным при использовании полимерных подложек вместо стеклянных. Тут пальма первенства, конечно, принадлежит компании Samsung с её смартфоном Galaxy Note Edge, в котором была изогнута одна из боковых граней экрана.

Другой способ предложила компания LG, которая сумела изогнуть не только дисплей, но и весь смартфон по его короткой стороне. Однако LG G Flex и его преемник не завоевали популярности, после чего производитель отказался от дальнейшего выпуска подобных аппаратов.

Также некоторые компании стараются улучшить взаимодействие человека с экраном, работая над его сенсорной частью. Например, некоторые устройства оснащаются сенсорами с повышенной чувствительностью, которые позволяют работать с ними даже в перчатках, а другие экраны получают индуктивную подложку для поддержки стилусов. Первая технология активно используется компаниями Samsung и Microsoft (бывшая Nokia), а вторая - Samsung, Microsoft и Apple.

Будущее экранов

Не стоит думать, что современные дисплеи в смартфонах достигли высшей точки своего развития: технологиям ещё есть куда расти. Одними из самых перспективных являются дисплеи на квантовых точках (QLED). Квантовая точка - это микроскопический кусочек полупроводника, в котором существенную роль начинают играть квантовые эффекты. Упрощенно процесс излучения выглядит так: воздействие слабого электрического тока заставляет электроны квантовых точек изменять энергию, излучая при этом свет. Частота излучаемого света зависит от размера и материала точек, благодаря чему можно добиться практически любого цвета в видимом диапазоне. Учёные обещают, что QLED матрицы будут иметь лучшую цветопередачу, контрастность, более высокую яркость и низкое энергопотребление. Частично технология экранов на квантовых точках используется в экранах телевизоров Sony, а прототипы имеются у LG и Philips, но о массовом применении таких дисплеев в телевизорах или смартфонах речи пока не идёт.

Высока вероятность и того, что в ближайшем будущем мы увидим в смартфонах не просто изогнутые, но и полностью гибкие, дисплеи. Тем более, что почти готовые к массовому производству прототипы таких AMOLED матриц существуют уже пару лет. Ограничением же выступает электроника смартфона, которую гибкой сделать пока невозможно. С другой стороны, крупные компании могут изменить саму концепцию смартфона, выпустив что-то вроде гаджета, показанного на фотографии ниже - нам остаётся только ждать, ведь развитие технологий происходит прямо на наших глазах.

Экран – неотъемлемый элемент конструкции современного мобильного телефона. Давно канули в Лету времена, когда характеристика «цветной» отражала все достоинства модели, служила доказательством того, что трубка относится к верхнему сегменту и обладает флагманскими характеристиками. Сегодня разнообразие экранов мобильных телефонов позволяет удовлетворить даже самых привередливых покупателей. Обратной стороной медали является обилие технологий и терминов для их обозначения, среди которых порой очень трудно сориентироваться непрофессионалу. Эта статья позволит разобраться со всеми ими, ознакомив вас с основными типами экранов, их конструкцией и свойствами.

При характеристике свойств устройства ввода/вывода, коим является сенсорный дисплей, учитываются такие параметры:

Размеры экрана, его диагональ (измеряются чаще всего в дюймах, 1 дюйм это 2.5 см).
Разрешение (количество активных точек, формирующих картинку).
Показатель плотности пикселей (выражается в DPI (dots per inch) или PPI(pixel per inch) – количестве точек на дюйм).
Технология производства (от нее зависит качество изображения, потребительские свойства изделия).
Тип конструкции тачскрина (сенсорного покрытия, реагирующего на касания).

Именно эти показатели служат критериями выбора телефона. А теперь подробнее.

Диагональ экрана большинства современных смартфонов находится в пределах 4-6 дюймов (меньшие размеры традиционно устанавливаются на простые «звонилки», а с отметки в 6" стартуют планшетные ПК).

Разрешение и DPI

Разрешение экрана – одна из самых важных характеристик телефона. Именно от нее зависит, насколько качественной будет картинка на экране телефона. Чем выше оно – тем больше плотность пикселей, и тем однороднее будет выглядеть изображение. Сочетание больших габаритов и небольшого разрешения – делают картинку «зернистой» и фрагментированной. Высокая разделительная способность – напротив, обеспечивает информации на экране однородность и плавность форм. Современные Full-HD экраны состоят из элементов, неразличимых невооруженным глазом, и делают изображение сверхчетким.

Термин Retina display введен корпорацией Apple для обозначения экранов, плотность пикселей которых составляет более 300 единиц на дюйм (для телефонов). В таких устройствах человеческий глаз не может отличить отдельные элементы экрана и воспринимает картинку целиком, подобно реальным очертаниям предмета или его изображению на бумаге и холсте. Сегодня производством Retina display занимаются такие компании, как Samsung, Sharp и LG.

Сегодня наиболее распространены следующие разрешения дисплея:

320х480 точек – почти ушедшее из употребления, но еще встречающееся в бюджетных смартфонах. Дает излишне зернистую картинку, потому не пользуется популярностью. Обозначается термином HVGA.
480х800 и 480х854 (WVGA) – распространенные разрешения среди недорогих телефонов. Нормально смотрится при диагонали 3.5-4", на больших – дает излишне фрагментированное изображение.
540х960 (qHD) – популярный показатель для средне-бюджетных смартфонов. Обеспечивает приемлемое качество изображения в экранах до 4.5-4.8 дюймов диагональю.
720х1280 – с этой отметки стартуют HD-смартфоны. Обеспечивает отличную детализацию картинки вплоть до 5.5", нормально смотрится и на больших дисплеях.
1080х1920 – Full-HD матрицы, предоставляющие изображение превосходного качества. Использубются в флагманских моделях смартфонов.
Отдельно стоит выделить дисплеи, применяемые в продукции компании Apple. В них используются нестандартные разрешения: 640х960 при 3.5" (модель iPhone 4/4s), 640х1136 для 4" (5/5c/5s), и 750х1334 для 4.7" (iPhone 6).

При выборе нового смартфона – следует учитывать размеры дисплея и DPI. Покупка телефона с меньшей плотностью пикселей, чем была у предшественника – потребует длительного привыкания, и первое время будет причинять дискомфорт глазам. Если плотность точек на дюйм составляет менее 200 – не исключено, что вы так и не сможете к ней привыкнуть. Обращайте на это внимание при приобретении телефона с большей диагональю, чем у старой трубки: например, разрешение 480х800 дает около 233 DPI при диагонали в 4", а при 5" – всего 186.

Технологии производства, виды дисплеев смартфонов

Сегодня можно выделить два основных направления в технологиях производства экранов: жидкокристаллические матрицы (LCD) и устройства на органических светодиодах (OLED).

Первые завоевали несколько большее распространение и делятся, в свою очередь, на:

TN матрицы – это самые распространенные дисплеи для телефонов с сенсорным экраном. Их достоинства – низкая стоимость, высокая скорость отклика (время реакции пикселя на подачу напряжения). К недостаткам таких матриц относят недостаточно качественную передачу цвета и посредственный угол обзора.

IPS – следующий шаг в эволюции отображающих устройств. Из-за своей дороговизны – изначально технология применялась только в профессиональных мониторах, но позже пришла в мир телефонов и смартфонов. Позволяют добиться великолепной цветопередачи, хороших углов обзора (до 178 градусов), высокой четкости и контрастности. Такие экраны стоят дороже, потому почти не применяются в телефонах ценой до 200 долларов.

PLS – попытка компании «Самсунг» создать решение, лишенное недостатков TN-матриц, но дешевле IPS. По сути, является модификацией IPS с применением компромиссных решений для снижения себестоимости производства.

Органические дисплеи (OLED, AMOLED) – отличаются от LCD тем, что вместо жидких кристаллов – матрица состоит из микроскопических светодиодов. Такие экраны позволяют обойтись без дополнительной подсветки (в ЖК-матрицах традиционно применяются диоды, устанавливаемые по периметру экрана, а свет от них – направляется на матрицу с помощью слоя отражателей). Их энергопотребление зависит от цвета передаваемого изображения (темные оттенки более экономичны, чем светлые, при отображении которых энергопотребление даже выше, чем у ЖК).

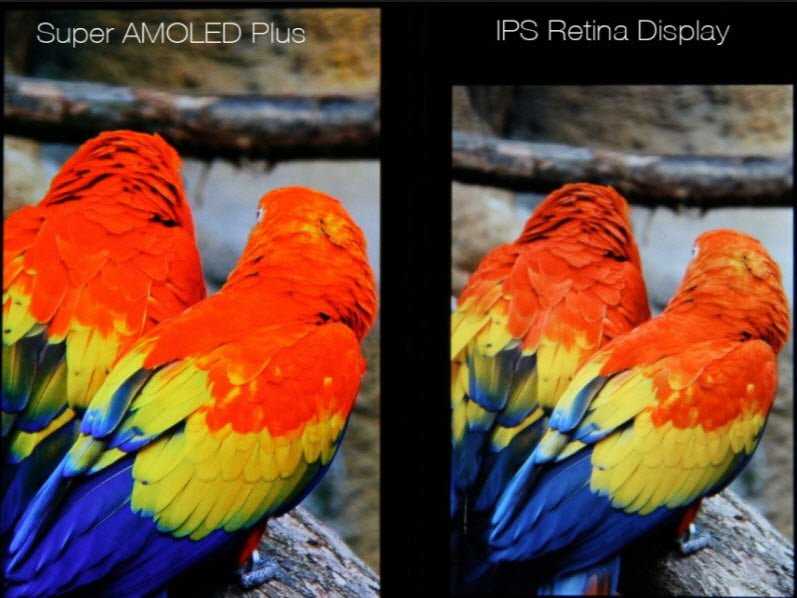

Сверху super amoled
Снизу ips

Теоретически такие дисплеи почти по всем параметрам превосходят LCD, но на практике – не всегда удается достичь идеальной картинки. К недостаткам изделий следует отнести низкую надежность. Super AMOLED дисплей – попытка разработать экран специально для сенсорных смартфонов. В нем тачскрин представляет одно целое с отображающей поверхностью. За счет уменьшения толщины достигается большая яркость, лучшая цветопередача и углы обзора, но снижается механическая прочность изделия.

Типы сенсорных экранов

Наиболее распространенными являются два вида дисплеев:

Резистивные.
Емкостные.

Резистные состоят из двух слоев, на поверхности которых нанесены прозрачные дорожки проводников. Вычисление координаты нажатия происходит за счет изменения сопротивления тока в месте касания. Сейчас такие экраны почти не применяются, их сфера использования – ограничена бюджетными моделями. Достоинством резистивных тачскринов являются дешевизна и возможность нажатия любым предметом. Недостатки – низкая долговечность, устойчивость к царапинам, потеря яркости экрана.

Экран смартфона с емкостным сенсором – отличается большей яркостью, устойчивостью к царапинам (за счет применения стекла), но более сложен в производстве и не реагирует на касания посторонних предметов. В основе работы технологии – вычисление координаты утечек тока при нажатии пальцем. Такие тачскрины состоят из одного слоя стекла, на внутреннюю поверхность которого нанесен токопроводящий слой, или стекла и сенсорной пленки.

В последнее время емкостные экраны оснащаются специальным закаленным стеклом, наподобие Gorilla Glass , что позволяет достичь высокой устойчивости к механическим повреждениям. Для предотвращения загрязнений на тачскрины смартфонов наносят специальное олеофобное покрытие.

Также вам понравятся:

Чем отличается смартфон от телефона?
Почему нагревается смартфон: 7 популярных причин

В году так 2007, покупая очередной мобильный телефон, мы оценивали его дизайн, редко обращая внимание на функциональные возможности и тем более экран – цветной, не слишком маленький, ну и здорово. Сегодня мобильные устройства едва можно отличить от друг от друга, но самой важной характеристикой для многих остается экран и не только его размер диагонали, но и тип матрицы . Давайте посмотрим, что скрывается за терминами TFT, TN, IPS, PLS , и как выбрать экран смартфона с необходимыми характеристиками.

Типы матриц

В настоящее время в современных мобильных устройствах применяют три технологии производства матриц основанных:

на жидких кристаллах (LCD): TN+film и IPS;
на органических светодиодах (OLED) – AMOLED .

Начнем с TFT (thin-film transistor), которая представляет собой тонкоплёночные транзисторы, использующиеся для управления работой каждого субпикселя. Данная технология применяется во всех указанных выше типах экранов, включая AMOLED, поэтому сравнивать TFT и IPS не всегда правильно. В подавляющем большинстве TFT-матриц применяется аморфный кремний, но также стали появляться TFT на поликристаллическом кремнии (LTPS-TFT), преимущество которой заключается в уменьшенном энергопотреблении и большей плотности пикселей (более 500 ppi).

TN+film (TN) – наиболее простая и дешевая матрица, используемая в мобильных устройствах c малыми углами обзора, слабой контрастностью и низкой точностью цветопередачи. Данный тип матриц устанавливается в самые дешёвые смартфоны.

IPS (или SFT) – самый распространенный тип матрицы в современных мобильных гаджетах, обладающий широкими углами обзора (до 180 градусов), реалистичной цветопередачей и обеспечивают возможность создания дисплеев с высокой плотностью пикселей. У данного вида матриц несколько видов, рассмотрим самые востребованные:

AH-IPS – от компании LG;
PLS – от компании Samsung.

Говорить о преимуществах относительно друг друга бессмысленно, так как матрицы идентичны по свойствам и характеристикам. Отличить дешёвую IPS-матрицу можно на глаз по характерным свойствам:

выцветание картинки при наклонах экрана;
низкая точность цветопередачи: изображение с перенасыщенными цветами, либо с очень тусклыми.

От LCD особняком стоят матрицы, созданные на основе органических светодиодов –OLED. В мобильных устройствах применяется разновидность технологии OLED - матрица AMOLED , демонстрирующая самый глубокий чёрный цвет, низкое энергопотребление и слишком насыщенные цвета. Кстати, срок работы AMOLED ограничен, но современные органические светодиоды рассчитаны минимум на три года беспрерывной работы.

Вывод

Наиболее качественное и яркое изображение на данный момент обеспечивают AMOLED-матрицы, но если вы смотрите в сторону смартфона не от Samsung, то рекомендую IPS-экран. Мобильные устройства с матрицей TN+film попросту устарели технологически. Рекомендую не покупать смартфон с экраном AMOLED, у которого плотность пикселей менее 300 ppi, это связано проблематикой рисунка субпикселей в данном типе матриц.

Перспективный тип матрицы

– самые перспективные дисплеи, основанные на технологии квантовых точек. Квантовая точка представляет собой микроскопический кусочек полупроводника, в котором важную роль играют квантовые эффекты. QLED матрицы в перспективе будут иметь лучшую цветопередачу, контрастность, более высокую яркость и низкое энергопотребление.
