Как сделать козлы для распиловки дров обычной пилой. Как сделать козлы для распиловки дров обычной пилой Размеры распиловочного приспособления для распила дров

Кто из мужчин ни разу в жизни не сталкивался с необходимостью распиловки дерева на чурбаки, чтобы потом наколоть дрова? Одно дело, если это работа разовая, на природе, для костра, где в неприспособленных условиях топориком помахать – полезно для здоровья.

Другое дело, если эту задачу необходимо выполнять с достаточной регулярностью. Издревле для распиливания бревен на дрова использовали приспособление, именуемое козлы.

Ничего в нем, с технической точки зрения, сложного нет, и изготовить козлы для распилки дров своими руками – пара пустяков. Но прежде, чем браться за изготовление именно этой конструкции козлов, стоит рассмотреть варианты.

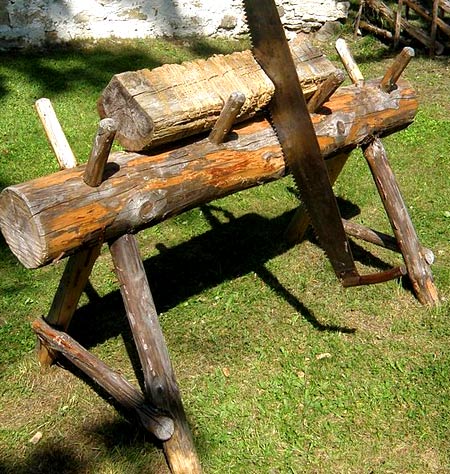

Козлы для ручной распилки

Казалось бы, что в этом нехитром приспособлении можно усовершенствовать, и какие параметры можно изменить, кроме высоты, чтобы сделать работу на нем более комфортной? В старину деревянные бревна обычно пилили 2 человека при помощи двуручной пилы с крупными зубьями.

Они полностью контролировали процесс и свободной рукой придерживали с двух сторон концы бревна, а в случае необходимости могли надавить на него, чтобы распил не зажимал полотно пилы. А часто, при распилке толстых бревен, их допиливали чуть больше чем до середины и проворачивали на 180°. Правда, рез при этом был не очень ровный, что создавало трудности установки при последующей рубке.

Расстояние между крестообразными стойками козел обычно делали чуть меньше двойной длины топки печи, для которой заготавливали дрова.

И сейчас такие конструкции не ушли в небытие, правда их все же усовершенствовали, добавив третью крестовину для удобства работы одноручной лучковой пилой и сократив расстояния между ними для меньшего риска зажима полотна пилы.

В некоторых металлических конструкциях козел появились зубчики для лучшей фиксации бревен, а более традиционные их виды усовершенствовали, добавив острые винтовые регулируемые упоры для той же цели.

Работать стало значительно удобнее. И, если у вас есть необходимость в регулярной заготовке не очень большого количества дров, то такой вариант приспособления для их распиловки может вполне вам подойти.

Козлы для распилки дров цепными пилами

Но все же, когда мы имеем дело с большими объемами заготовки дров, то истязать себя ручной распиловкой бревен — занятие расточительное, с точки зрения временных и физических затрат. Бензиновые и электрические цепные пилы в десятки раз ускоряют процесс и уменьшают физический труд.

Но традиционные козлы для работы с ними не подходят, ввиду большого риска нанесения травм и поломки инструмента при зажиме шины пилы в распиле. Можно конечно распиливать только выходящие за габариты козел чурбаки, но при этом не добиться рационального раскроя бревен. Поэтому для работы с такими пилами придуманы другие приспособления, которые по традиции сохранили за собой старое название, хотя мало походят на своих дедушек.

Наиболее простые козлы для работы бензопилой имеют подобную конструкцию.

Тяжелое устойчивое основание и пара рожек для фиксации бревна. Что еще нужно? Распиловка происходит за габаритами конструкции, а бревно в ней удерживается ногой. Продуктивность работы невысокая, но и такие козлы вполне функциональны.

Для распиловки не толстых бревен наиболее подходящими, на наш взгляд, будут козлы подобной конструкции:

Единственным их недостатком является не распиленные бревна нижнего ряда, но для больших объемов этот недостаток конструкции не будет принципиальным. А габариты таких козел вы выбираете в зависимости от той же длины топки вашей печи, длины шины и мощности вашей пилы. Несомненным же их преимуществом является быстрая разборка, позволяющая упростить и ускорить выемку пиломатериала.

Похожая конструкция козел, но с возможностью допиливать пучки бревен до конца, за счет наличия поперечных подпорок, обеспечивающих зазор между поленницей и основанием козел, показана на этом видео, но отсутствие возможности быстрой разборки в определенной мере нивелирует это преимущество.

Хотя можно переворачивать и на торцевую сторону, правда, приложив для этого чуть больше усилий.

Для более толстых бревен подойдет похожая конструкция, но с фиксацией их в распиловочном контейнере, что не даст бревнам зажимать пилу.

Да и величина чурок, получаемых в таких козлах, может быть минимальной.

Не самый удачный, как нам кажется, но вполне работоспособный вариант приспособления для распиловки не очень толстых бревен показан на этом фото:

Самое ценное в такой конструкции козел – шаблон-упор, позволяющий выдерживать идеальную высоту чурок, что крайне важно для малогабаритных печей.

Другие варианты козел

Наибольшее распространение для распиловки одиночных толстых бревен цепными пилами, получили различные конструкции козел с фиксацией задней части бревна.

Именно таких, кроме крестообразных, больше всего выпускается промышленно.

Их конструкции настолько просты, что в подробных описаниях не нуждаются, все видно на фото. Такие козлы для распилки дров своими руками может сделать любой домашний мастер, мало-мальски умеющий держать в руках инструмент. Здесь главное — умение соразмерить габариты опорной площадки величине и весу распиливаемых бревен. Она может иметь и не прямоугольную форму, а то и вовсе заменена упорами. Понравилась своей простотой и минимализмом такая конструкция козел.

Или вот такой вариант, рассчитанный для очень толстых, но не длинных бревен:

И напоследок мы представим очень удачную для домашнего изготовления деревянную конструкцию, также гарантированно обеспечивающую отсутствие заклинивания пилы за счет малой ширины между упорами козел в месте распила.

В таких козлах бревно укладывается с одинаковым вылетом по бокам для устойчивости, и распиливается посредине. Далее так же поступают с полученными кусками.

Во всех случаях при самостоятельном изготовлении козел, высоту вы выбираете индивидуально, чтобы, в первую очередь, было удобно вам.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Хороший хозяин дома заранее заботится о достаточном запасе дров на зиму. Чтобы их заготовить, в распоряжении должен быть удобный инструмент – козлы для распиловки дров. Козлы – довольное простое по своему строению приспособление,которое обязательно должно присутствовать , позволяющее с комфортом обрабатывать древесину, проводить заготовку дров, а также с точностью распилить металлическую планку или деревянную доску. Соорудить козлы своими руками довольно просто благодаря несложной конструкции.

Так выглядят классические козлы для распилки дров

Для того чтобы сделать классический вариант данного дровопильного оборудования, понадобится какой-нибудь из материалов:

Стандартный деревянный брус. Конструкция из него довольно легко собирается, но будет портиться при высокой влажности.
Небольшие по диаметру столбы из дерева, используемые еще . Самый дешёвый, но не особо надёжный вариант.
Металлический профиль. Самый надёжный материал, сооружение из которого прослужит десятки лет.
Ненужный металлолом.

Несмотря на всю простоту конструкции, козлы для распиловки дерева относятся к разряду станков. Поэтому при его изготовлении следует соблюдать некоторые условности. Одно из них – наличие плана или чертежа, по которому будут собираться козлы. Во время планировки стоит в точности указать размеры как всей конструкции, так и наименьших деталей.

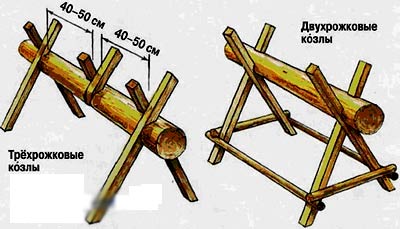

Схема для изготовления козлов для распилки дров

Также необходимо правильно подобрать углы наклона опор, что поможет повысить комфорт при распилке древесины бензопилой. Соблюдение всех нюансов при сборке козел для дров поможет получить крепкую и удобную в эксплуатации конструкцию. Такой инструмент для распилки дерева получится достаточно мобильным, что позволит использовать его в разных местах.

Главное, на что нужно обратить внимание при сборке оборудования, это его размеры. На этот параметр влияет:

рост человека, который будет работать за козлами;
габариты самого инструмента;
прочность и габариты дерева, которое нужно обработать.

От выбранных размеров козел для дров будет зависеть потраченное на работу время. Наилучший вариант – сделать данное оборудование высотой от 90 до 110 см. Таким образом, человек, который будет работать за козлами, не будет чрезмерно сгибать спину, а его руки будут находиться в горизонтальном положении.

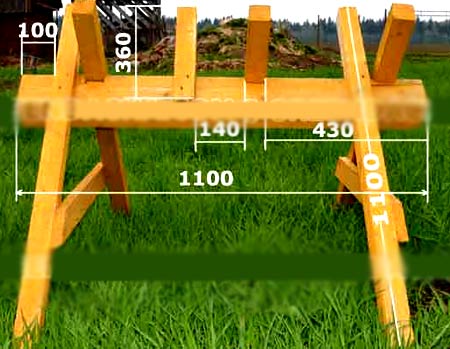

Чертеж с размерами козлов для пилки дров

Работать будет легко, и нагрузка на спину значительно уменьшится.

Если работник будет обрабатывать древесину при помощи двуручной пилы, то понадобится надёжная опора для второй руки. Поэтому при планировке стоит позаботиться о наличии подобных элементов. Одним из доступных вариантов – изготовление упора из лесины, что позволяет сделать её на любом удобном месте. Применяя механизированный инструмент, такой как бензопила, необходимо позаботится о наличие крепкой поверхности на козлах.

Предусмотреть такую особенность стоит ещё на этапе планировки, что поможет сделать подходящую конструкцию под выбранный инструмент.

Так как механизированный инструмент имеет свои особенности и правила при эксплуатации, влияющие на безопасность рабочего, стоит их учесть. Для работы с бензопилой стоит позаботиться о наличии места для свободного висения распиливаемого материала.

Вариант устройства деревянных козлов для дров

Таким образом, рабочий избежит зажима бензопилы распиливаемым полотном.

Планировка козлов для работы с обычной пилой

Так как в основном используется обычная ручная пила для распиливания небольших по размеру дров, размеры козел могут быть стандартными. Используя их, хозяин сделает удобный инструмент для работы с деревом, который будет небольшим по габаритам и лёгким, но в то же время прочным. Для этого нужно взять следующий материал:

Данный список актуален для тех, кто хочет с нуля собрать своими руками всю конструкцию. Конечно, те , которые имеют остаточный материал от прошлых хозяйственных работ, могут заменить что-либо из составляющих вещью, имеющейся в наличии.

Для проведения монтажа козел своими руками понадобится следующий набор строительного инструмента:

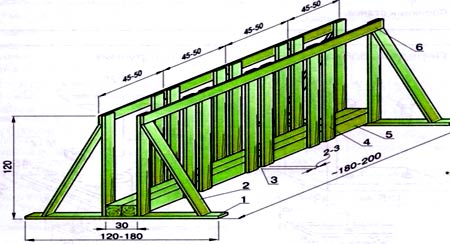

Одна из схем конструкции козлов для распилки дров

Для распилки и выравнивания бруса необходима обычная ножовка поддереву.
Чтобы козлы, сделанные своими руками, имели ровные формы и не шатались при эксплуатации, необходимо использовать строительный уголок.
Для нанесения отметок на материал при планировке нужно иметь обычный простой карандаш.
Саморезы лучше всего закручивать при помощи шуруповёрта или крестовой отвёртки.
Молоток для забивания гвоздей при закреплении «рогов».
Стамеска.
Измерительная рулетка, которой будут проводиться все замеры.
Для покрытия готовой конструкции лаком или краской лучше всего подойдет малярная кисть размерами 4-5 см.

После подбора нужного материала можно переходить к сборке козлов. Начинать работу лучше всего с обработки бруса для основы. На нем необходимо сделать разметку будущих пропилов, которых должно быть по 6 с каждой стороны. В общей сложности пазов для крепления ножек и рогов должно выйти 12.

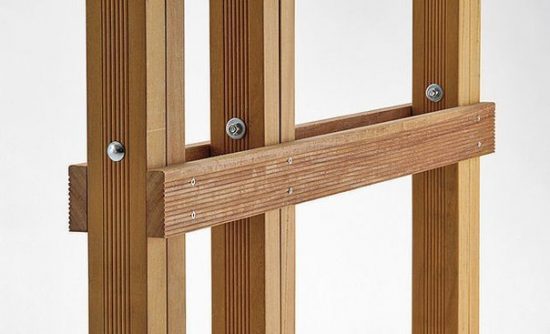

Пример крепления стоек козлов

Каждый из них имеет глубину в 2,5 см, чего будет достаточно для надёжного закрепления конструкции. При пропилке стоит проследить за тем, чтобы пазы были на 2-3 мм меньше чем ножки, что позволит плотно закрепить брусья. После того, как основная часть козел была обработана и установлена на ножки, можно переходить к монтажу крепёжных элементов. При помощи саморезов все составные части надёжно закрепляются.

Дальше необходимо установить усилители креплений, которые обеспечат не только дополнительную устойчивость и крепость козел, но и обезопасит рабочее место, исключив возможность расхождения ножек конструкции. Для их монтажа нужно отпилить нижнюю часть на каждой ножке таким образом, чтобы можно было установить дополнительное крепление. После окончания сборки конструкции своими руками можно переходить к нанесению защитного слоя покрытия. Обычно для обработки используют морилку. Окончательно обсохнув, козлы для дров станут готовыми к использованию.

Планировка и изготовление козел для работы с двуручными инструментами

Использование обычных козел под двуручную пилу или другого подобного инструмента может привести к опасным ситуациям, таким как опрокидывание станка. Это происходит из-за расшатывания станка за счёт попеременно сдвигающих движений во время распиливания бревна. Поэтому стоит побеспокоится о сборке более устойчивой и крепкой конструкции.

Если выбранный проект козел имеет Х-образную форму, материал для него должен подбираться более прочный и толстый (в сечении – не менее 100 мм толщины). Кроме того, на брусе должна находиться металлическая затяжка.

Так как к данному станку для распилки дров существуют особые требования к устойчивости, ширина нижней опоры стоек должна быть значительно шире верхней части. Хороший показатель прочности достигается за счёт дополнительной обвязки опорных крестовин конструкции при помощи деревянной стяжки.

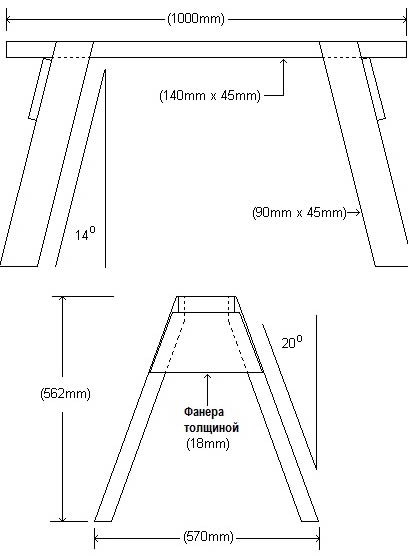

Чертеж с размерами для изготовления козлов

Для этого достаточно использовать обычную доску небольшой длины. Выполнив вышеуказанные советы, вы своими руками соорудите достаточно крепкий станок для распилки дров. Пропорции и размеры можно оставить неизменными.

Время чтения ≈ 4 минут

Складной козел для дров является удобной и компактной подставкой. Он позволяет легко проводить распиливание бревен и толстых досок. Складывающаяся подставка не занимает много места и может храниться в сарае или гараже . Для изготовления конструкции потребуется заготовить качественный брус и доску. Сборка подставки занимает около 2 часов.

Необходимые материалы

Собрать деревянного козла для распилки дров своими руками не составляет труда. Но в работе рекомендуется использовать прочные материалы. Чтобы максимально продлить срок службы конструкции следует предварительно обработать дерево антисептиком. Это позволит защитить материалы от воздействия влаги, предупредить их повреждение вредными насекомыми.

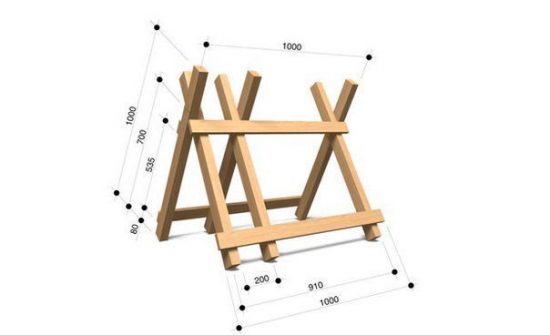

Изготавливается деревянный козел для пилки дров с параметрами 1×1 м. Такого размера изделия достаточно для распиливания и крупных бревен, и небольших пней. Перед началом работ исполнителю потребуется заготовить следующие материалы и вспомогательные изделия:

брус: 6 единиц с длиной в 1 метр;
доска: 4 единицы с длиной в 1 метр и шириной примерно в 7-8 см;
болты М8: 3 штуки;
гайки и шайбы: по 3 штуки;
саморезы по дереву: 24 штуки.

Из данных материалов и расходных элементов можно собрать компактный складной козел, который будет обладать повышенной устойчивостью. Дополнительно для проведения работ потребуется шуруповерт, пила по дереву.

Пошаговая инструкция по изготовлению пильных козлов

Работа по изготовлению козлов для распилки дров начинается с заготовки отверстия под болты. Для этого необходимо положить две опоры друг на друга (боковыми ребрами) и на отметке в 70 см от нижнего края высверлить отверстия.

Нужно провести соединение первой пары ножек, затянуть болт, установить шайбу и гайку.

Повторить процедуру для еще двух опорных пар. Далее работа проводится по следующей схеме:

1. С помощью электролобзика распиливается доска, заготовленная для скрепления ножек. Если доски заготавливались согласно заданным параметрам (с шириной по 7-8 см), их распиливание проводить не нужно.

2. На паре досок, располагаемых с одной стороны козла, следует просверлить по два вертикальных отверстия на расстоянии 67 мм с каждого края (см. чертеж козла). Дополнительно высверливаются отверстия с одной из сторон на расстоянии 245 мм.

3. На второй паре досок нужно заготовить следующие пары вертикальных отверстий: на расстоянии 22 мм от края с обеих сторон, на расстоянии 335 мм от одного края.

4. Подготовленные доски, заранее разбитые по парам, прикручиваются к ножкам: нижние на расстоянии 80 мм от края, верхние на расстоянии 535 мм от края (см. схему деревянного козла). Указанные отступы отмеряются до крайней нижней линии доски.

При парном прикручивании важно соблюдать совпадение отступов. Смещение точек фиксации для левой и правой поперечины исключает их прикручивание к одному брусу, чем повышает прочность конструкции.

Особенности хранения и эксплуатации козлов

Проводя работу по указанной инструкции, рекомендуется дополнительно использовать прилагаемые чертежи, фото и видео материалы. Они помогут без труда изготовить прочные пильные козлы. Готовая конструкция способна выдержать большой вес, но важно хранить ее в нормальных условиях: сухой комнате. Постоянное воздействие влаги или влажного воздуха приведет к разрушению материалов.

Особенно важно учитывать правила использования заготовки. Ее не рекомендуется перегружать тяжелыми бревнами. Подходят складные козлы для распиловки дров бензопилой и ручной пилой. Надежная конструкция станет незаменимой на дачном участке или в частном доме. С ее помощью можно легко и быстро заготавливать дрова, поленья для растопки печи, или домашнего камина.

Видео изготовления козла для распиловки дров своими руками

Порой нам на даче требуется что-то распилить, например сухой старый ствол дерева для печки или для мангала. Вот как раз для такого случая и пригодятся козлы для распиловки дров - сделать такие можно своими руками. Козлы будут складные, что позволит убирать их в сарай, если они не требуются в данный момент.

Главный элемент конструкции козлов - крестовое соединение двух рам, раскладывающихся в форме Х. Удерживающие элементы - поперечные планки, закрепленные саморезами на рамы. Эти планки препятствуют дальнейшему раскладыванию конструкции козлов.

Конструкция козлов для распиловки дров состоит из трех Х-образных соединений и четырех поперечных планок. Все размеры приведены на чертеже выше. Изделие получается устойчивое, способное выдержать даже крупное бревно.

Козлы рекомендуется соединять на болты с шайбами, чтобы было удобно складывать после использования. Если же вам не принципиально делать складную конструкцию, то можно ограничиться мебельным шурупом, или просто четырьмя саморезами.

На подготовленных брусках сверлим отверстия для крепления шурупа, если решили делать складной вариант. Если решили делать стационарные козлы, то можно разметить места будущих саморезов.

Также высверливаем отверстия под саморезы на поперечных планках, которые будут держать упор и не давать козлам разъезжаться.

На чертеже выше показаны размеры и места высверливания отверстий на планках. обратите внимание, что для каждой из сторон расстояние между отверстиями разное.

Козлы для пилки дров своими руками - сборка

Сборка козлов для пилки дров происходит следующим образом - струбцинами закрепляем брус и по уровням крепим поперечные планки. Затем вкручиваем болты и фиксируем их гайками на шайбах.

Вот так будут выглядеть козлы в собранном виде. Их можно повесить на гвоздь в сарае на стену и они будут занимать совсем мало места.

Ну и еще разок покажу козлы в работе. По-моему очень удобно и практично получилось! Берите себе на заметку, покупайте материалы и делайте такие козлы для пилки дров своими руками! Всего доброго!

Заготовка дров для камина или печи отнимает много времени и сил. Даже если нарезать дрова электропилами или бензопилами, мы, конечно же, облегчаем себе труд, однако после часа таких работ от постоянной позы в наклоненном состоянии гудят руки, ноет спина.

Поэтому мной было сконструировано приспособление для облегчения распила и нарезки дров: дровопил из бензопилы. Предлагаю посмотреть мое видео, где показано приспособление в действии:

В чём преимущества такого приспособления как дровопил?

не устают руки и спина;
заметно повышается производительность заготовки поленьев;
экономия топлива в процессе работы;
исключается затупление режущей цепи об землю;
приспособление переносное, поэтому его можно установить где угодно и не нужно подыскивать ровную поверхность, вся конструкция устойчива и отлично стоит на трёх опорах.
цепь пилы удобно править, не снимая бензопилу с приспособления.

В процессе испытания и работы дровопила – приспособления, которое облегчает нарезку дров, недостатков не обнаружено, только положительные впечатления.

Как сделать дровопил – приспособление из бензопилы для нарезки дров?

Изготовить дровопил в домашних условиях не так уж и сложно. Как всегда, я использую материал, который можно найти дома. Данное приспособление (форма, размеры) было подогнано под конкретную пилу, я расскажу лишь в общих чертах как сделать такое приспособление и о принципе работы.

Понадобится:

трубки железные;
уголок 45 мм;
пруток диаметром 6 мм, длиной 80 мм;
шайбы;
болгарка;
дрель;
пружина или амортизатор любой резиновый;
разметочный инструмент.

Я не стал делать приспособление разборным, хотя для компактности при перевозке вполне можно решить и этот недостаток.

Основной каркас приспособления для распиливания дров бензопилой представляет собой прямоугольник, был сделан из металла и сварен электросваркой из трубок и основания из 45-го уголка. Конструкция может быть и деревянной, сделанная из доски и брусочков для ножек. Размеры могут быть произвольные, поэтому я не стал делать чертежи.

Режем уголки примерно по размеру подошвы бензопилы.

Свариваем уголки между собой.
