Знакомство с основными правилами того, как осуществляется установка винтовых свай, облегчит выбор подходящего способа действий, поможет в подборе оборудования и инвентаря.
В отличие от остальных технологий нулевого цикла работа может выполняться в любое время года за исключением особо холодных периодов, что позволяет оптимизировать планирование строительства.
Свойства свай
Особенностью конструкции винтовой сваи является небольшой диаметр несущей трубы и наличие одного или более ряда лопастей. Принцип их действия напоминает движение шурупа-самореза, формирующего при вращении канал, благодаря резьбовой насечке. Помимо содействия установке винтовых свай эти элементы создают площадь опирания, многократно превышающую сечение трубы, на которой они закреплены.
Чтобы установить опору того же диаметра из железобетона, потребуется целый парк механизмов для транспортировки, выгрузки, перемещения по площадке многотонных изделий и забивки в грунт. Монтаж винтовой сваи можно выполнить даже вручную, а умеренный вес элементов позволяет обойтись без грузоподъемной техники.
Выбор способа погружения
Специализированная техника закрутит сваи намного быстрее
Ручная установка свай требует физической силы, темпы работы невысоки, необходима помощь нескольких человек.
Несколько более продвинутое решение заключается в использовании специальных редукторов, преобразующих скоростное вращательное движение ручной дрели в медленный, но мощный поворот. Это оборудование требует умеренных затрат на аренду, но значительно сократит трудоемкость.
Работать с насадкой удобно только на небольшой высоте, поэтому иногда её применяют после ручного завинчивания с установкой верхнего среза винтовой сваи на приемлемый уровень.
Со сваекрутом могут справиться двое мужчин К специализированному оборудованию относят переносные сваекруты, созданные для этого вида работ. Цена их выше, для квалифицированного использования требуется оператор. В механизмах применен электрический или гидравлический привод.
Рабочий орган крепится на оголовок сваи, после чего она устанавливается вертикально. Инструмент фиксируется контрупором, блокируя его вращение вокруг стойки, и запускается.
На монтаж свай достаточно двух человек, хотя обычно бригада состоит из четырёх-пяти, что позволяет эффективно контролировать процесс и распределять усилия.
Лучшие результаты достигаются с привлечением специализированной техники, позволяющей механизировать перемещение, позиционирование и установку элементов.
Рабочий орган, создающий вращательный момент, запитывается от гидравлической системы платформы, в роли которой способны выступать даже небольшие трактора и манипуляторы.
Более продвинутые машины оснащены компьютеризированным оборудованием и датчиками, позволяющими четко отслеживать параметры процесса и вовремя реагировать на отклонения.
Подготовка площадки и разметка
Малый диаметр опорной стойки предъявляет требования к точности установки.
Смещение центра сваи относительно проектного положения не должно превышать полутора сантиметров в поперечном направлении.
При большом отклонении возникает эксцентриситет на уровне ростверка или оголовка, для компенсации которого могут потребоваться дополнительные мероприятия.
Небрежно выставленные винтовые сваи создадут проблемы с монтажом обвязки и сделают непредсказуемой работу конструкции основания дома.
Учтя эти обстоятельства, нужно максимально внимательно отнестись к выносу в натуру центров опор. Лучшим решением является применение лазерного геодезического оборудования, гарантирующего высочайшую точность.
При возведении строений свыше одного этажа и фахверковых домов следует применять именно этот метод, несмотря на дополнительные затраты. В простых случаях разбивку допустимо выполнять, используя ручной измерительный инструмент, ряды которого пополнились недорогими и эффективными лазерными дальномерами.

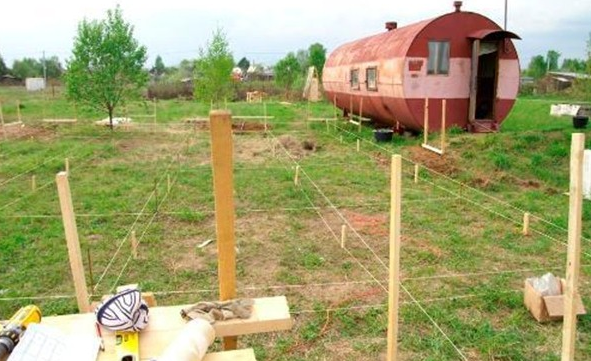

Перед работой заготавливают минимум 8 пар прочных деревянных стоек и необходимое количество ровных досок длиной около метра, которые понадобятся для устройства обноски. После чего определают базовую линию, соответствующую одной из осей дома. На базовой линии закрепляется начальная точка, означающая перекрестье внешней продольной и поперечной оси. Подробнее о свайном фундаменте смотрите в этом видео:
От него откладываются расстояния согласно проекту вдоль каждой оси и закрепляются остальные угловые точки. Напротив пересечений, с удалением в 3 - 5 м забиваются стойки обноски, и нашивается поперечная доска. Линии выносятся на горизонтально установленную доску, фиксируются отметкой или гвоздём и вывешиваются разметочной нитью. Таким образом, обозначаются все основные оси. Затем, вдоль осей отбиваются расстояния между центрами свай и закрепляются метками.
Не экономьте время и материалы на разбивочных работах, это обернётся большими потерями.
Порядок монтажа
Погружая сваи, следите за их центровкой Не обращайте внимания на утверждения, что это вызовет снижение несущей способности элемента, они не имеют отношения к реальности.
В тоже время подготовленный отрезок позволит надежно установить, отцентрировать и направить канал ствола, что иначе сделать очень сложно.
После чего можно начинать погружение свай любым выбранным способом. При этом необходимо контролировать
- центровку ствола
- вертикальность
- глубину погружения
Бетонировать стволы свай не нужно Центровка проверяется при помощи нити, натянутой между стойками обноски, соответствующей положению осевой линии стены дома, для удобства её можно сместить на половину диаметра ствола.
Вертикальность отслеживается в двух перпендикулярных направлениях отвесами, строительными уровнями, лазерными построителями плоскостей или геодезическими приборами. Глубина погружения определяется относительно выбранного репера при помощи водяного или лазерного уровня (построителя плоскостей), нивелира.
Завершив завинчивание одной из свай, переходят к следующей, пока не будут установлены все. Затем, проверяется отметка оголовков, при необходимости лишний металл срезается под уровень, на них навариваются башмаки для крепления ростверка или нижней обвязки.
Бетонировать стволы свай не нужно, это бессмысленно и не влияет ни на что. О том, как закручивают винтовые сваи дрелью, смотрите в этом видео:

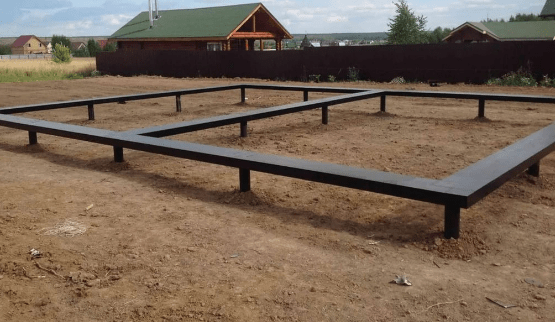

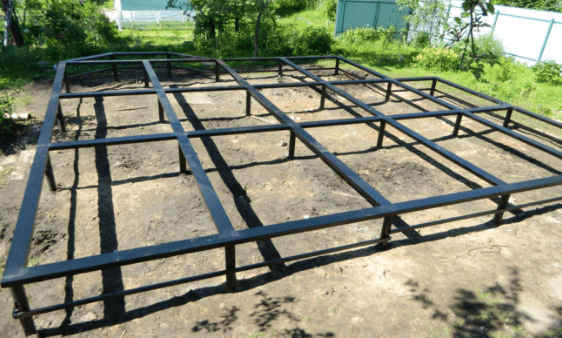

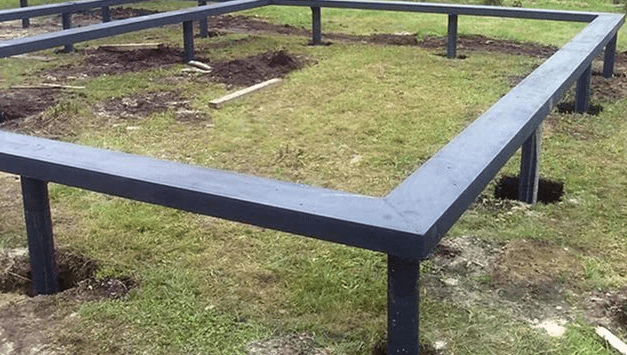

На смонтированные опоры навариваются стальные балки ростверка или монтируются брусья обвязки. Фундамент дома на винтовых металлических сваях готов.
Не забудьте, что сварные швы и незащищённое железо грунтуется и окрашивается в несколько слоёв антикоррозионным составом.
Фундамент является важной основой любого строения. От его качества и эксплуатационных характеристик зависит долговечность всего здания. Фундамент - это практически недоступный элемент здания. Поэтому перед застройщиками стоит первоочередная задача: выбор уникального основания, способного прослужить долгие годы, не требуя затрат на ремонтные работы.
Виды свайных фундаментов
Сваи использовались для возведения основания зданий с давних времен. Например, многие старинные здания Венеции установлены на деревянных сваях из лиственницы.
Сейчас сваи изготавливаются из различных материалов и в зависимости от выбранного материала делятся на три группы: железобетонные, стальные и деревянные. В зависимости от способа установки все группы свай делятся на винтовой и забивной вид.
Забивная технология установки фундаментных опор очень сложна и выполняется только с помощью специального оборудования. Самостоятельно выполнить работы по установке свай забивным способом практически невозможно. Винтовой способ установки намного проще. Он не требует специального оборудования и выполняется всего двумя рабочими.
Винтовой способ установки фундаментных опор позволяет минимизировать механические работы, благодаря чему стоимость проведения строительных работ будет намного меньше, при этом качество фундамента останется на высоком уровне.
Особенности свайно-винтовой схемы
Винтовые сваи очень практичны и удобны для возведения малоэтажных зданий, коттеджей и дачных домов. При возведении свайно-винтового фундамента не нужно тратить много времени и сил, так как их установка не требует специальных навыков и техники.
Разработанные конструкторами винтовые сваи имеют форму, способную выдержать любой сложный грунт, поэтому им отдаётся предпочтение при проведении следующих работ:
- Нестабильные слои почвы. Винтовые лопасти проходят вспученные и рыхлые слои до упора в твёрдый прочный слой. Заострённая нижняя часть столба проникает беспрепятственно вниз, исключая давление грунта на ствол, благодаря лопастям.
- В местностях с близостью грунтовых вод, значительной заболоченностью.Качество винтовых свай обеспечивает их долгий срок эксплуатации.
- Реконструкция старых деревянных домов и хозяйственных построек.
- Возведение каркасных строений.
Типы винтовых свай

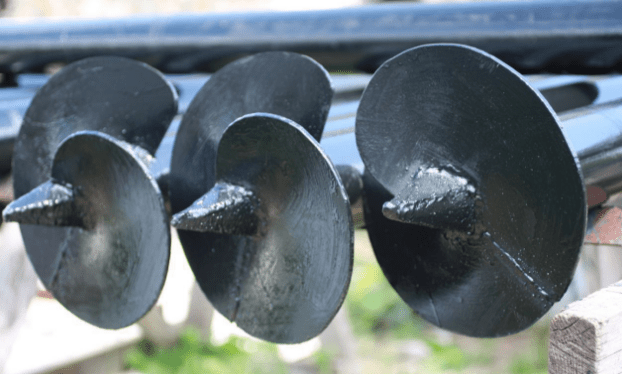

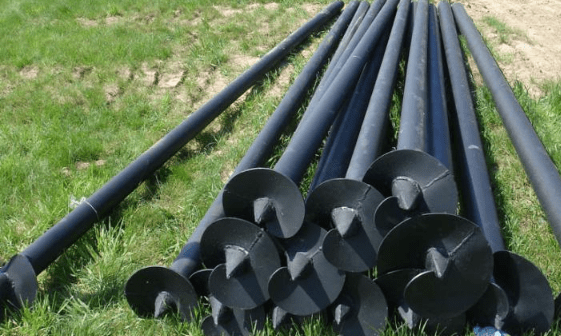

Конструкция винтовой сваи представляет антикоррозийную трубу из металла. Внешне она имеет острую нижнюю часть с лопастями винтовой формы. Такая форма конструкции позволяет свае входить в грунт практически самостоятельно, не нарушая структуры почвы. Это одновременно обеспечивает её прочность установки в грунте.
Стандартный диаметр сваи составляет 14 см, с толщиной металла 4 мм. Но при строительстве здания на особенно сложном грунте возможно производство винтовых свай по специальному заказу. Из расчётных показателей предполагаемой нагрузки выбирается ее диаметр.
В верхней части цилиндрической трубы предусмотрены специальные отверстия для крепления рычагов, необходимых для вкручивания сваи.
Выпускают сваи в следующих исполнениях:
- С лопастью или её имитацией, размещённой по значительной части ствола.
- Различного диаметра и толщины трубы для конструкций,создающих большую нагрузку
- С разными диаметрами лопастей, предназначенными для грунтов разной структуры
- Различной формы верхней части, которую называют «пятка». Она может иметь форму прямоугольника или U-образный вид.
Если для строительства жилого или дачного дома отведён участок с повышенной влажностью грунта, благодаря свайно-винтовой технологии фундамента, почвенная влага не повредит стенам и полу постройки.
Этапы возведения свайно-винтового фундамента
Свайно-винтовая технология укладки фундамента достаточно проста и избавляет застройщика от прокладки траншеи, для укладки фундамента. Начинать установку свайно-винтового фундамента необходимо с разметки участка, на котором планируется возведение дома. По периметру устанавливаются колышки, обозначающие точки установки винтовых свай. Между элементами разметки натягивается шнур, создающий контур будущего фундамента строения. На этом этапе очень важна точность.
После этого необходимо снять грунт на глубину 10-15 см, площадью равной диаметру сваи с лопастями. Земляные работы минимальны, но выполнение их также необходимо.
По произведённым разметкам необходимо вкрутить трубы в землю. Для этого используют отверстия в верхней части сваи. Вставленные металлические трубы или штыри служат рычагами для поворота конструкции.
Устанавливают металлическую сваю перпендикулярно поверхности земли. Погружение металлического стержня в грунт осуществляют с небольшим запасом, оставляя около 15 см.
На следующем этапе необходимо проверить установленные сваи по высоте. Лишнюю длину обрезают с помощью болгарки.
Важно! Горизонтальность и одинаковую высотуоснованиянеобходимо контролировать постоянно, этими характеристиками обеспечивается устойчивость монтируемых устройств.

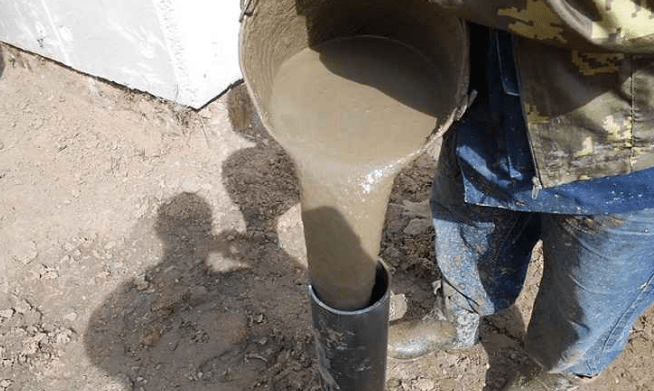

После выполнения всех замеров и укрепления необходимо заполнить сваи бетоном. Эта операция необходима для того, чтобы исключить попадание влаги внутрь стержня. Как правило, для этой цели используют фасованный песчано-цементный состав М300, это сухая смесь под воздействием влаги образует крепкую монолитную форму. Заливка бетонного раствора увеличивает общую жёсткость основания.
После того как бетонная смесь затвердела необходимо приварить специальный элемент опорной конструкции, оголовок, после этого можно приступать к формированию основы здания.

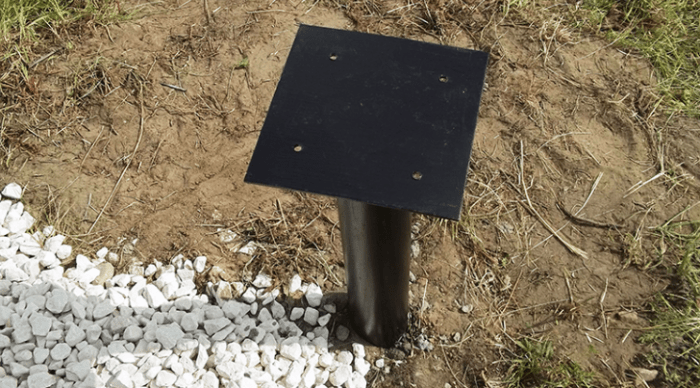

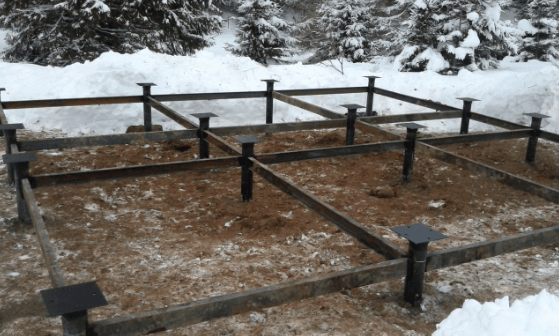

Оголовок — это деталь, приваренная к торцу сваи. На него устанавливается плита или балка ростверка, объединяющего установленные сваи в единую систему фундамента. Небольшой перекос оголовка вызовет перекос всей конструкции.
По приваренным оголовкам производят монтаж обвязки по оборудованным металлическим или деревянным перемычкам, которые предварительно должны быть обработаны антисептиком или краской с защитными функциями.
В некоторых случаях при строительстве оголовки не используются, ростверк закрепляется сразу на вершину сваи для равномерного распределения нагрузки.
Недостатки свайно-винтового фундамента
Как и любая технология свайно-винтовой фундамент имеет некоторые недостатки:
- Невозможность применения этого типа фундамента к строительству и ремонту тяжёлых и многоэтажных сооружений.
- Вкручивание свай не поддаётся контролю. Невозможно оценить степень повреждения лопасти или антикоррозионного покрытия.
- Различная глубина погружения свай, требующая на конечном этапе выравнивая опор по высоте обрезкой.
- Нижняя часть дома остаётся открытой, то есть необходима дополнительная защита и утепление основания дома.
Планируя для дома свайно-винтовой фундамент, следует предусмотреть строительство подсобных помещений на придомовом участке, так как данная технология фундамента не даст возможности создания подвала.
Монтаж винтовых свай особо востребован там, где территория под строительство дома характеризуется проблемными грунтами и непростым ландшафтом, а также в случае непосредственного соседства с подземными коммуникациями. Винтовая основа станет отличным решением в том случае, если вы планируете добавить пристройку к уже существующему сооружению. Монтаж свайно-винтового фундамента популярен в загородном строительстве жилья. Попробуем разобраться, почему использование технологии получило такое широкое распространение.
Способы монтажа
Установка винтовых свай может выполняться двумя способами :
Размеры сваи
- Ручным.
- Механизированным.
Выбор определяется несколькими важными факторами, которые обязательно нужно учитывать, иначе основа дома может быть смонтирована некорректно:
- характеристика почвы (плотность, каменистость);
- близко залегающие грунтовые воды;
- удаленность коммуникационных магистралей;
- густота и возраст ближайших построек;
- личные предпочтения застройщиков.
Монтаж вручную
Установка винтовых свай своими руками чаще всего выполняется в том случае, если невозможно организовать подъезд для техники непосредственно на строительство . Также нецелесообразно нагонять технику для реализации малого объема работ (до 10 свай небольшого диаметра), тем самым увеличивая ненужные траты. Естественно, нельзя проводить завинчивание винтовых свай при помощи техники там, где необходимо соблюдать режим «тишины» и в заповедной зоне.
Завинчивание сваи вручную К основным преимуществам способа, при котором устанавливается винтовой фундамент своими руками без спецтехники, можно отнести его дешевизну, ведь вам не придется арендовать оборудование и оснастку . В данном случае основа дома монтируется с привлечением троих человек, желательно физически крепких. Из приспособлений необходимо запастись лопатой, кувалдой и уровнем для 3-х плоскостей, а также рычажными ключами, которые можно заменить трубами (приспособление, обеспечивающее заворачивание стержней).
Недостатки
Опоры могут быть недостаточно вкручены Если говорить о недостатках ручного вкручивания, то они заключаются в следующем :
- возможное критическое отклонение опор от вертикали с погрешностью от 5 см и более;
- вероятность того, что закручивание винтовых свай будет выполнено не до конца из-за нехватки человеческого ресурса и глубина не достигнет необходимого уровня;
- основа дома монтируется на ограниченном пространстве;
- диаметр свай превышает 108 мм или в очень редком случае – 133 мм.
Если все эти пункты для вас не актуальны, можете смело устанавливать винтовой фундамент своими руками без дополнительных устройств.
Механический монтаж
Те, кто не может или не хочет по каким-либо причинам осуществлять ручную установку опор под будущее строительство дома, будет вынужден задействовать оборудование для закручивания винтовых свай. Здесь понадобится специальная машина – бурильная установка с вращательным моментом 2000 – 4000 N (ньютонов). Использование такой техники обеспечивает заворачивание опорных элементов даже в очень плотные грунты (камни и валуны не в счет) .
Механический монтаж опорных элементов Механическое устройство гарантирует оптимальное углубление опор и их быстрый монтаж. Также здесь можно не волноваться за отклонение от вертикальной оси. Установка для закручивания винтовых свай оправдывает себя там, где будут использованы элементы большого диаметра или необходимо их внушительное количество . С помощью агрегата основа для дома может монтироваться в ограниченном пространстве, где приспособление для ручной процедуры не подходит из-за громоздкости штанг и недостаточности угла прокрутки. Также здесь глубина будет гарантированно выдержана в заданных параметрах.
Обращаем ваше внимание на то, что при необходимости может быть установлен ростверк на винтовых сваях, при этом неважно, каким способом они были смонтированы.
Пошаговая инструкция по монтажу
Технология установки винтовых свай предусматривает проведение подготовительных работ, в процессе которых на местности проводят анализ грунта. На основании результатов подбирают размер конусных опор и рассчитывают их количество. Также проводят разметку площадки с отметкой вехами мест, где планируется погружение. Сами винтовые стержни необходимо обработать антикоррозийным средством или грунтовкой и отметить уровень их погружения.
Помните, что строительство фундамента, а именно заворачивание свай, принято начинать с угловой вехи, находящейся на самой верхней точке рельефа . Далее приступают к монтажу угловых стержней, а затем размещают остальные опоры согласно заданному шагу.
На месте отметки специальной дрелью (буром) просверливают отверстия требуемого диаметра. Этот процесс необязательно проводить дрелью, а лунки можно проделать обычной лопатой. В отверстия ставятся сваи, замеряется вертикальность их установки и осуществляется закручивание до необходимого уровня.
Подготовка ямы для опоры
Для закрутки сваи понадобится использование металлического стержня или лома, которые вставляют в технологические отверстия несущего элемента, а уже на них надевают усиленные трубы соответствующего диаметра – эту конструкцию и будут вращать. Ручную закрутку проводят по часовой стрелке до необходимого заглубления сваи. Обычно вращение проводят вдвоем, а еще один человек контролирует при помощи уровня вертикальность стержня .
Заглубление опоры Когда все элементы установлены, их необходимо выровнять по высоте, обрезая на уровне отметки, определенной оптическим дальномером или натянутой проволокой. Основа дома должна быть надежной, поэтому сваи усиливают путем заливки бетонного раствора, после застывания которого, необходимо приварить оголовники. Швы, оставленные сварочным аппаратом, обрабатывают антикоррозийным составом .
Усиление бетонным раствором Монтаж винтовых свай своими руками отнимает не так уж и много времени, а на установку каждого отдельного элемента потребуется менее получаса. Обратите внимание, что заглубляют опоры не менее чем на полтора метра – это средняя отметка промерзания грунта . Если не придерживаться такого правила, сваи будут подвижными во время замерзания и оттаивания почвы.
Механическая установка
Для такого рода монтажа потребуется машина с гидровращателями для крупнокалиберных свай, располагающимися на экскаваторе или грузовом автомобиле. Опоры среднего и малого диаметра лучше устанавливать сваекрутом – это специальное компактное приспособление .
Погружение винтовой опоры осуществляется гидравлическими двигателями, работающими в разных мощностных режимах. Оба типа устройств оперативно ставят сваи на место, при этом глубина выверяется очень тщательно, а специальные центрователи или бортовые компьютеры следят за углом наклона и обеспечивают перпендикулярное вхождение сваи.
Механический монтаж винтовых опор Сваю помещают на специальные посадочные места на оборудовании и обеспечивают их фиксацию. Механическое устройство выставляет опору в намеченной точке и заглубляет ее до требуемого уровня . Далее с винтового конуса снимают держатели и проводят его окончательную обработку:
- заливают бетоном;
- приваривают оголовники;
- обрабатывают швы.
От каждого этапа зависит, какой будет готовая основа дома, поэтому пренебрегать инструкцией во время строительства фундамента категорически не рекомендуется.
Контроль качества установки опор
Готовая опора Пошаговая инструкция любого способа монтажа винтовых свай заканчивается не менее важной рекомендацией, нежели основные рабочие моменты. Речь идет об испытаниях на устойчивость к вдавливающему и выдергивающему воздействию, которые помогут соорудить качественный винтовой фундамент своими руками .
Сам процесс проводится через несколько суток (от двух до десяти дней, в зависимости от характера грунта), для чего опоры попеременно подвергаются расчетным нагрузкам в оба направления. В качестве груза обычно используют муфты, лебедки или гидравлические домкраты. Если будет установлен ростверк на винтовых сваях, основа дома дорабатывается в соответствии с технологическими правилами. Строительство ростверка – очень ответственный момент, поэтому подходить к нему нужно не менее серьезно, чем к монтажу несущих стержней.
Установка – это решение, которое принимается застройщиком на основе точных расчетов и логических обоснований. Впереди его ждет еще много работы, и самое главное, о чем следует позаботиться в первую очередь – чтобы не допустить ошибок при обустройстве основания под будущую постройку. Стоимость монтажа и желание выполнить основные процессы строительства дома самому заставляют ставить перед собой серьезные цели.
Правильно смонтировать винтовой фундамент - значит соблюсти все заданные параметры: горизонтальные и вертикальные уровни, расстояния между сваями, допустимые отклонения от линейных размеров и т. д. И если проблема с обеспечением горизонтального уровня решается обрезкой или наращиванием, то о том, как обеспечить соблюдение заданных расстояний, мы поговорим в настоящей статье.
Установка фундамента своими руками – задача трудоемкая. Она требует безошибочных расчетов, наличия специальных приспособлений и участия, как минимум, двух человек – цена ошибки здесь может быть слишком высокой.
Винтовые сваи: установка двумя способами
Монтаж свай без привлечения специализированной строительной техники осуществляется двумя способами: ручным (для завинчивания используются длинные металлические рычаги) и механизированным (подразумевает использование механических приспособ, приводимых в движение компактным двигателем).
Винтовые сваи: монтаж вручную

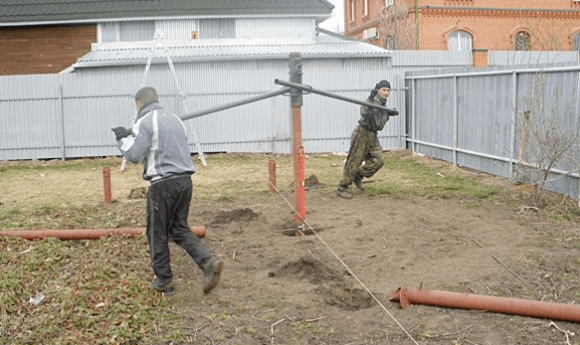

Простейшее приспособление для завинчивания представляет собой монтажный оголовок, который надевается на ствол изделия и фиксируется там с помощью штыря, вставляемого в технологические отверстия.
Винтовой фундамент: монтаж.
К оголовку приварены хомуты, в которые вставляются рычаги для передачи крутящего момента на сваю. В принципе, ввинтить сваю можно, вставив лом с рычагами непосредственно в технологические отверстия опоры.
Но за неравномерное распределение нагрузки в таком случае можно заплатить высокую цену: это приведет к тому, что наконечник будет деформирован еще до момента достижения винтом твердых слоев грунта.
В качестве рычагов для завинчивания можно использовать 2 отрезка металлической толстостенной трубы (толщина стенки должна быть не менее 5-ти мм). Длина рычагов составляет 2-3 метра.
Hotmotor Пользователь FORUMHOUSE
В технологические отверстия вставили полуось от грузовика Мерседес, на нее одели две двухметровые трубы и "на РАЗ" пыжились. После каждого оборота проверяли уровни. Один оборот - 10 см вниз.
Установка свай: последовательность
Если вы не хотите допустить ошибок во время самостоятельного закручивания, то правильное расположение опор гарантирует вам 90% успеха.
Установка свайно-винтового фундамента отличается тем, что разметку местоположения будущих опор правильнее производить не до начала работ, а в процессе их выполнения. Это позволит расположить их в строгом соответствии с размерами будущего дома, бани или любой другой постройки.
Дело в том, что предварительная разметка фундамента не всегда позволяет выставить сваи в точном соответствии друг относительно друга. Поэтому разметку необходимо производить, начиная с определения местоположения какой-либо угловой точки будущей постройки.
Для наглядности представим схему свайного фундамента габаритами 6*6 метров.
Порядок установки свай на схеме пронумерован. Первой будет ввинчена №1, расположенная в правом верхнем углу схемы.
Под №1, в установленном месте, с помощью лопаты или бура роем приямок, диаметр которого примерно равен диаметру лопасти сваи. Глубина приямка должна составлять 20-30 см. Некоторые делают больше, но особой необходимости в этом нет. Наоборот, слишком большая глубина приямка мешает выдерживать правильное расстояние между сваями.
Hotmotor
Сперва делали углубления садовым буром (50-80 см), затем устанавливали сваи. Я наживлял, друг контролировал уровнем. Дальше ввинчивали вместе.
Первую ввинчивать проще всего. Во время работы достаточно контролировать вертикальный уровень сваи (для этого лучше всего использовать магнитный уровень). Если вы работаете втроем, то один человек с помощью уровня контролирует положение сваи в пространстве, а два других – ввинчивают опору в землю.
Крутить вдвоем очень тяжело. Поэтому к самой тяжелой работе лучше привлечь 4-х человек. Свая вкручивается в грунт на глубину, превышающую глубину промерзания. Ее наконечник должен войти в твердые пласты грунта на несколько оборотов.
Свая должна ввинчиваться в грунт до полной остановки. Только такой подход может гарантировать, что она не будет вытолкнута из земли под действием сил морозного пучения.
СВФ-Мастер Пользователь FORUMHOUSE
Сваю крутят 4 человека, используя рычаги 2.5 метра. Крутят до упора, пока ноги в землю зарываться не станут. Понимание этого момента приходит с опытом. Лопасть должна быть закручена ниже уровня промерзания. За вертикальным уровнем имеет смысл следить на начальном этапе. После того, как свая войдет примерно на 80 см, выровнять ее будет очень трудно.
После того как монтаж первой сваи будет окончен, можно приступать к разметке опоры № 2. Ориентирами в данном случае будут размеры стены и расстояние между осями свай. Предположим, что расстояние между осями у нас равно 5850 см (его можно рассчитать, зная длину стены и размеры оголовков на сваях). Плоскость стены пролегает параллельно какому-нибудь другому объекту (параллельно забору и т.п.). В этой плоскости проводим прямую линию и отмечаем указанное расстояние. Это и будет местоположение оси второй сваи.
Здесь также роем неглубокий приямок, вставляем сваю, проверяем ее вертикальный уровень и замеряем расстояние между осями двух опор. Если отклонений нет, то начинаем ввинчивать. В противном случае сваю придется выравнивать. Если №2 необходимо на несколько сантиметров пододвинуть к №1, то ее верх следует отклонить в направлении, противоположном от № 1. После этого № 2 необходимо на 2-3 оборота ввинтить в грунт. Затем, поставив опору вертикально, следует еще раз проверить межосевое расстояние. Если все размеры совпадают, №2 можно ввинчивать до упора. Если нет, то повторяем перечисленные операции до тех пор, пока не будет получен удовлетворительный результат.
Свая всегда наклоняется в сторону, противоположную от той, в которую необходимо пододвинуть ввинчиваемую опору.
Odoff Пользователь FORUMHOUSE
Вкручивали на 2-3 оборота (один крутит, второй держит вертикально), потом смотрели по рулетке, выясняли, куда надо смещаться. Затем, закручивая под углом, выводили низ в точку. Ставили вертикально (при вращении) и смотрели по рулетке заново.
Местоположение сваи № 3 определяется, исходя из двух линейных размеров: диагональ коробки будущего дома (8273,15 см) и расстояние между угловыми сваями (5850 см). Разметка производится при помощи двух рулеток (№3 будет установлена в месте пересечения заданных значений на их измерительных полосах).
№ 3 и № 4 выставляются по аналогии с № 2. После того как угловые опоры будут ввинчены в грунт, по их внешнему периметру следует натянуть строительную веревку. Веревка упростит разметку и монтаж оставшихся свай, которые необходимо ввинчивать в следующем порядке: вначале монтируются опоры, расположенные по внешнему периметру стен, а затем – внутренние.
После того как все сваи будут ввинчены, их следует обрезать. Обрезка производится болгаркой по размеченному горизонтальному уровню.
Odoff
Обрезка по лазеру - милое дело. Удобно оказалось хомут для разметки навешивать сверху реза, потом намечать аккуратно болгаркой, потом сдвигать хомут выше и отрезать сваю.
Неполное вкручивание с целью выравнивания всех опор по горизонтальному уровню (без последующей обрезки) является недопустимым нарушением строительной технологии.
Обрезанные сваи заполняются цементно-песчаным раствором. После этого к ним можно приваривать оголовки и приступать к монтажу обвязки.
Сваю следует заполнять цементным раствором, но не бетоном. Щебень плохо трамбуется, поэтому после заливки бетона внутри могут образоваться полости с воздухом.
Цементный раствор не делает конструкцию винтовой сваи более прочной. Основная цель заполнения опоры раствором состоит в том, чтобы перекрыть доступ кислорода в ее внутреннюю полость.
Приспособление для закручивания винтовых свай
Как мы уже говорили, ручной способ ввинчивания требует больших физических усилий, которые не каждый может выдержать. Если вы не чудо-богатырь, готовый платить за фундамент высокую цену своего здоровья, задумайтесь о механизации. Механизация также необходима, если ввинчиваемая свая находится вблизи какого-либо наземного объекта (вблизи забора и т.д.). В этом случае ввинчивать ее с помощью длинных рычагов намного труднее.
Сегодня можно купить уже готовое устройство (правда, по довольно высокой цене), предназначенное для механизации этого процесса (сваекрут).
Но такая установка для завинчивания свай стоит дорого, и приобретать ее целесообразно, лишь занимаясь оказанием услуг по строительству свайных фундаментов. Стоимость монтажа винтовых свай со временем окупит покупку этой приспособы. А для работы на собственном участке можно соорудить самодельное устройство, имеющее привод от мощной дрели или бензобура (мотобура).
Если вы не готовы к самостоятельному изготовлению устройства и хотите , цена и качество должны быть соразмерными. Советуем поискать исполнителя на нашей бирже, причем не только жителям Москвы, но и многих других регионов.
Оборудование, которое можно изготовить своими руками, состоит из нескольких узлов:
- Силовой агрегат (дрель, мотобур и т. д.);
- Понижающий механический редуктор;
- Переходники: с силового агрегата на редуктор и с редуктора на сваю:
- Поддерживающий рычаг.
Вот приспособа для закручивания винтовых свай выглядит в сборе.
Рассмотрим все составляющие более подробно.
Силовой агрегат
В качестве силового агрегата можно использовать электродвигатель, бензобур или мощную электродрель. Использование электродрели является наиболее доступным вариантом из всех вышеперечисленных, но она должна соответствовать определенным характеристикам:
Должна быть предусмотрена регулировка скорости;
Минимальная мощность привода – 2000 Вт;
Наличие реверса.
singer777 Пользователь FORUMHOUSE
Устройство – Ребир (марка электродрели) мощностью 2 кВт. Частота оборотов при работе через понижающий редуктор – 300 об/мин.
Мотобуры или электродвигатели, используемые для закрутки, также должны обладать указанной мощностью.
Редуктор
Наиболее распространенной разновидностью редуктора, используемого для завинчивания свай, является обыкновенный гайковерт – баллонный ключ с усилителем крутящего момента (с УКМ). Он предназначен для завинчивания колес на тяжелых грузовиках. В обиходе это устройство называют «мясорубкой».
По поводу надежности этих устройств ходит немало споров. Но, опираясь на опыт пользователей FORUMHOUSE, можно сказать, что правильно подобранный гайковерт, при регулярном смазывании и при отсутствии перегрузок поможет завинтить вам ни один десяток свай.
Выбирать редуктор следует по нескольким параметрам. Ключевую роль играет крутящий момент, который устройство способно создавать на выходном валу. Ручные машины для завинчивания свай производят с таким расчетом, чтобы рабочий крутящий момент был не менее 4700 Нм. Следовательно, рабочие характеристики гайковерта должны соответствовать этому параметру.
singer777
Момент должен быть более 4500 Нм. Бывают усиленные мясорубки, которые и служат дольше и стоят чуть дороже.
Чем больше передаточное число, тем легче будет работать с таким редуктором. При выборе устройства следует ориентироваться на передаточное число – 1:60 и более.
singer777
Характеристики используемого гайковерта: передаточное число – 1:64, максимальный момент силы – 5500 Nm, твердость шестерней – 58-62 HRC.
Покупая ключ с УКМ, следует выбирать устройство с подшипниками (в конструкции некоторых редукторов подшипники не предусмотрены). Гайковерты с подшипниками признаны более долговечными.
Для того чтобы упор гайковерта не контактировал со сваей во время работы, его конец можно срезать, оставив заводских отверстий. Отверстия нам понадобятся для того, чтобы впоследствии прикрутить к редуктору телескопический упор.
Отдельного внимания заслуживает процесс эксплуатации редуктора. О наличии смазки в его внутренней полости следует позаботиться заранее. Если устройство регулярно смазывать и следить за тем, чтобы оно не перегревалось (во избежание перегревов необходимо делать перерывы в работе), то гайковерт без поломки поможет закручиваться нескольким десяткам изделий.
skor31029 Пользователь FORUMHOUSE
Не забывайте о смазке редуктора. Шестерни в нем не ломаются, а как бы стираются, уменьшаясь в толщину и в высоту. Поэтому, чем больше смазки, тем дольше он работает. В магазине они лежат сухие и могут стереться за одну сваю.
Пользователь singer777 , к примеру, меняет смазку в редукторе через каждые 20 вкручиваний. Так что выводы делайте сами. Что же касается самой смазки, то пользователи нашего портала, имеющие практический опыт работы с гайковертами, рекомендуют использовать пластичные виды смазок (ШРУС-4 и т.д.).
Переходники
В конструкции самодельного устройства предусмотрено два переходника (адаптера).
Первый адаптер обеспечивает передачу крутящего момента с дрели на редуктор. Изготовить его можно довольно просто: на редуктор надеть головку (на 16 мм и т.д.), а в патрон дрели вставить соответствующий болт.
Второй переходник представляет собой монтажный оголовок для сваи, имеющий наконечник под выходной квадратный вал редуктора.
Собираясь использовать описываемое приспособление, человек обязательно задумывается, как уберечь дрель и редуктор от механических перегрузок. Для решения подобной проблемы существует два способа.
О грядущей перегрузке можно узнать по звуку работающей дрели. Своевременное отключение устройства поможет избежать поломок.
Установка металлического штифта между дрелью и редуктором поможет не только избежать поломок, но и убережет вас от травм. Правильно подобранный штифт будет срезан, как только крутящий момент достигнет критических значений.
Чтобы установить дом без лишних затрат и огромного напряжения практически на любом месте, нужно использовать винтовые сваи – технология доступна и рядовому обывателю.
Что такое винтовые сваи?
Они служат основой для дома и представляют собой металлические трубы с буровыми лопастями специальной конфигурации, прикрепленными в нижней части сваи. От их диаметра зависит величина несущей нагрузки: чем больше диаметр лопасти, тем больше искомая величина. Устройство лопасти позволяет ввинчивать сваи в грунт, не разрыхляя, а уплотняя его. В силу этого свайно-винтовой фундамент способен воспринимать расчетные нагрузки сразу после установки. Сваи, изготовленные на заводе, покрыты снаружи мощным антикоррозийным покрытием.
Полный цикл производства винтовых свай!
Винтовые сваи из новых труб и по ГОСТУ
Для изготовления свай используются новые ГОСТовские трубы Королевского трубного завода
Изготовление винтовых свай на станках с ЧПУ
Резка труб и лопастей для свай выполняется на профессиональном станке плазменной резки
Точность
Надежность
Долговечность
Винтовые сваи: технология, монтаж, установка
Какие сваи производим мы?
- ВС-76 (Столбы для заборов, фундаменты для легких беседок)
- ВС-89 (Фундаменты для бытовок, беседок, основания для крылечек)
- ВС-108 (Фундаменты для брусовых и щитовых домов)
- ВС-133 (Фундаменты для домов из оцилиндрованного бревна, пенобетонных блоков)
Производим винтовые сваи на профессиональном станке плазменной резке
Цена винтовых свай определяется несколькими составляющими:
- качество материалов (антикоррозийное покрытие, толщина шнека, труба),
- технология производства (промышленное предприятие или «гаражное» изготовление),
- квалификация сварщика.
Цена ниже рыночной свидетельствует о низком качестве используемых материалов и нарушении технологии производства. Готовы ли вы рисковать качеством фундамента будущего дома – решать вам.
Применение винтовых свай при малоэтажном строительстве – наиболее эффективное решение: они позволяют существенно снизить финансовые и временные затраты на возведение фундамента. Монтаж винтовых свай можно проводить в любое время года, они не боятся сил морозного пучения, а сам процесс занимает 1-2 дня, в зависимости от масштаба работы.
На первом этапе возведения фундамента с применением винтовых свай делается расчет диаметра свай, их количества и расстояния между ними, исходя из расчетной нагрузки и в соответствии с характеристикой провисания материала . Во время расчета учитывается как тип грунта, так и глубина его промерзания. При недостаточной длине сваи она наращивается до нужного размера.
Как осуществляется установка винтовых свай у нас?
Установка винтовых свай требует точного соблюдения технологии, завинчивания на определенную глубину. Эти технологии строго соблюдают наши специалисты. Полость сваи должна бетонироваться; иногда возникает необходимость в применение вставки (армированной кассеты), зимой применяются присадки.
Для создания целостности конструкции винтовые сваи должны быть скреплены между собой. Для этого может быть использован брус, швеллер, железобетонный ростверк или монолитная железобетонная плита. Возникшие сварочные швы для предохранения коррозии должны быть покрыты специальным составом, сделанным на основе эмали или эпоксидной смолы.
Если грунт имеет неоднородную структуру, винтовые сваи монтируются на различную глубину, после чего выравниваются по заданному уровню.
Столь эксклюзивная технология погружения винтовых свай позволяет применять их для стройки объектов во многих местах, затрудненных для строительства: на склонах или в зоне, заросшей деревьями, не повреждая их корни.
Временные сооружения не требуют бетонирования свай, использоваться они могут повторно, поскольку легко выкручиваются.
Винтовые сваи — если вы сомневаетесь, то мы открыто озвучим недостатки винтовых свай
1 Металлическая основа подвержена коррозии. В силу этого нужно обращать внимание на следующие нюансы:
- качество металла,
- цельность ствола сваи,
- толщину металла стенки сваи,
- толщину металла стенки лопасти,
- форму лопасти,
- качество сварного шва,
- качество пескоструйной обработки,
- качество антикоррозийного покрытия.
2 Недопустимость применение в грунте, имеющем многочисленные камни, твердую прослойку известняка, на скалистой местности.
3 Невозможность строительства теплого подвала.
Эти незначительные недостатки меркнут по сравнению с преимуществами, которые открывает применение винтовых свай.
