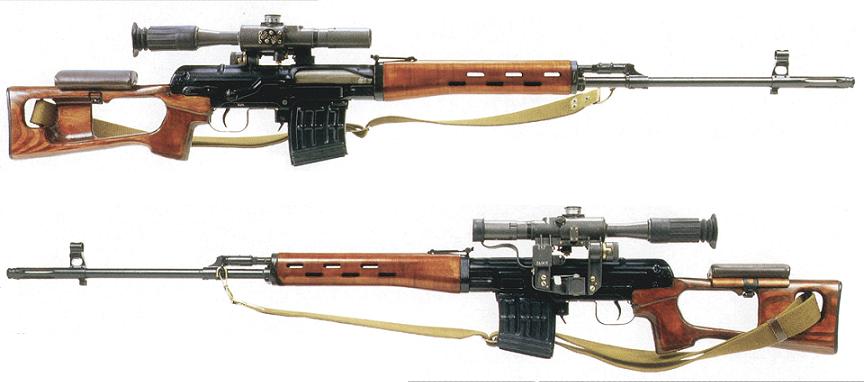

Снайперская винтовка Драгунова стоит на вооружении нашей страны с 1963 года и является второй по популярности в мире снайперской винтовкой после созданных на базе американской Remington 700.
Отличные технические характеристики даже сегодня, узнаваемая внешность и оригинальный звук выстрела сделали СВД популярной и среди гражданских. Она присутствует в играх, книгах, о её точности и пробивной силе множество историй, часто с долей выдумки.
История создания
В 50-х годах происходило перевооружение армии СССР, в связи с чем потребовалась современная самозарядная снайперская винтовка, ведущая огонь одиночными выстрелами.
Е. Ф. Драгунов, работающий с 1945 года старшим оружейным мастером, и известный созданием своего спортивного огнестрельного оружия, в 1962 году начал проектировать свою винтовку. Параллельно разработку вёл А. Константинов, оба конструктора завершили свои проекты примерно в одно время, оружие Драгунова показало себя на испытаниях точнее и продемонстрировала большую кучность стрельбы.
В 1963 году винтовку, получившую название СВД, приняли во вооружение советской армии.
Особенности
Будущая винтовка должна была выполнять лишь определённые цели и универсальности от неё не требовалось, зато поставленные цели не были легко выполнимыми. Требовалась высокая надёжность, подразумевающая увеличенные зазоры между движущимися частями, при этом высокая точность подразумевала как можно более жёсткую конструкцию с минимальными зазорами.
Также тяжёлое оружие обладает лучшей стабильностью и показывает более высокую кучность при стрельбе, но требовалось создать лёгкую винтовку.
При создании Драгунов использовал конструкцию затвора, применённую им ещё в спортивном оружии. Канал ствола закрывался затвором, который поворачивался против часовой стрелки и имел два боевых упора, плюс использовал досылатель патрона как третий. Такая схема работы делает площадь боевых упоров больше не меняя габариты самого затвора, что положительно влияет на кучность стрельбы.
Флажковый предохранитель не только блокирует спусковой крючок, но ещё и запирает затворную раму, не давая ей двигаться назад. Единственный режим стрельбы – одиночный. На стволе имеется пламегаситель, защищающий ствол от загрязнения и маскирующий стрельбу ночью.

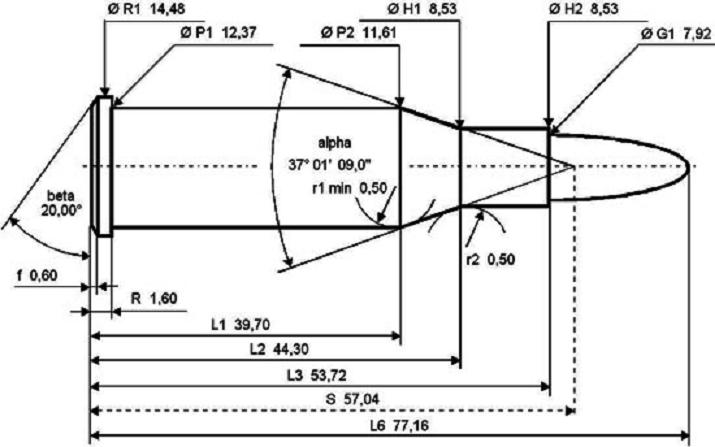

Магазин содержит в себе 10 патронов калибра 7,62х54R, используются обыкновенные, трассирующие, бронебойно-зажигающие винтовочные патроны, снайперские 7Н1 и 7Н14 патроны, патроны с экспансивными пулями JSP и JHP.
Технические характеристики, точность и кучность
Благодаря самозарядке, производящейся с помощью энергии пороховых газов, СВД имеет хорошую боевую скорострельность – до 30 выстрелов в минуту.

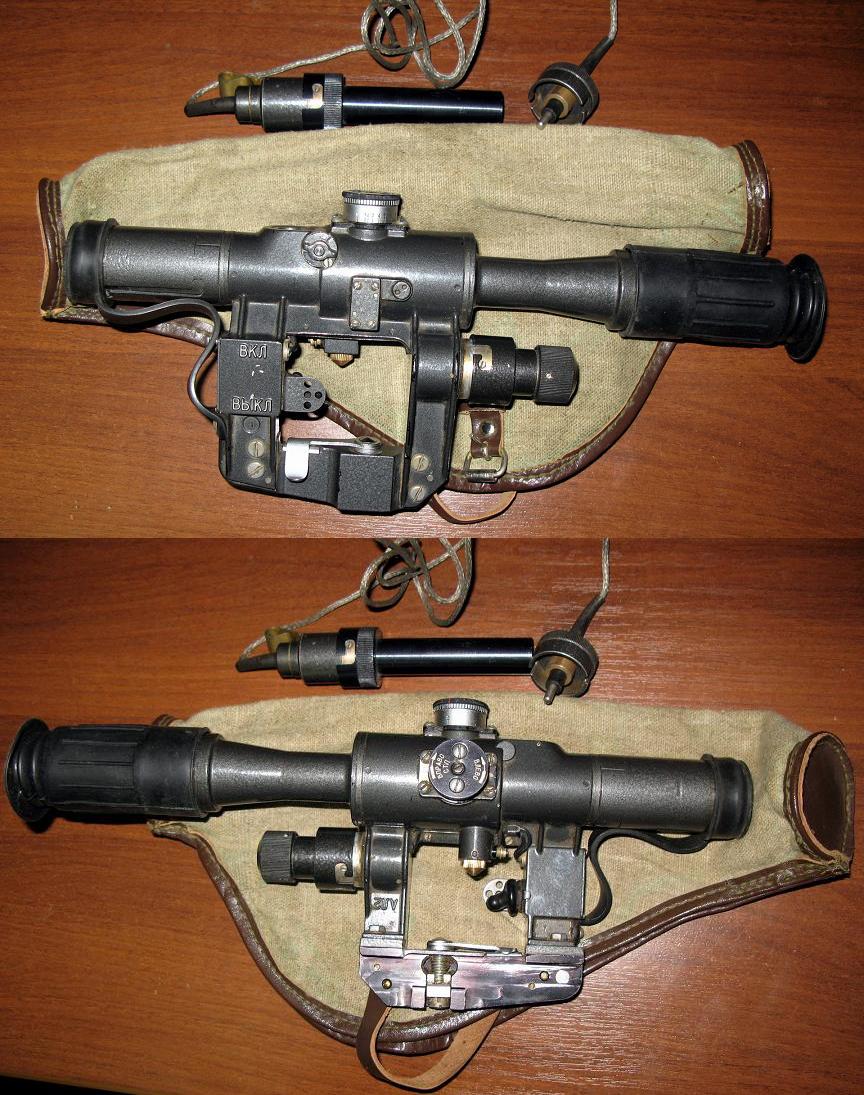

Используется прицел ПСО-1, обеспечивающий стрельбу на дальность до 1300 метров, однако, подобная стрельба не отличается точностью и имеет смысл лишь в качестве отвлекающей либо при наличии групповых целей.
Нарезы в стволе при принятии на вооружение находились с шагом в 320 мм, позже шаг уменьшили до 240 мм, благодаря чему уменьшилось рассеивание бронебойно-зажигательных пуль, но увеличилось с 8 до 10 см при стрельбе на дистанцию 100 метров рассеивание прочих.

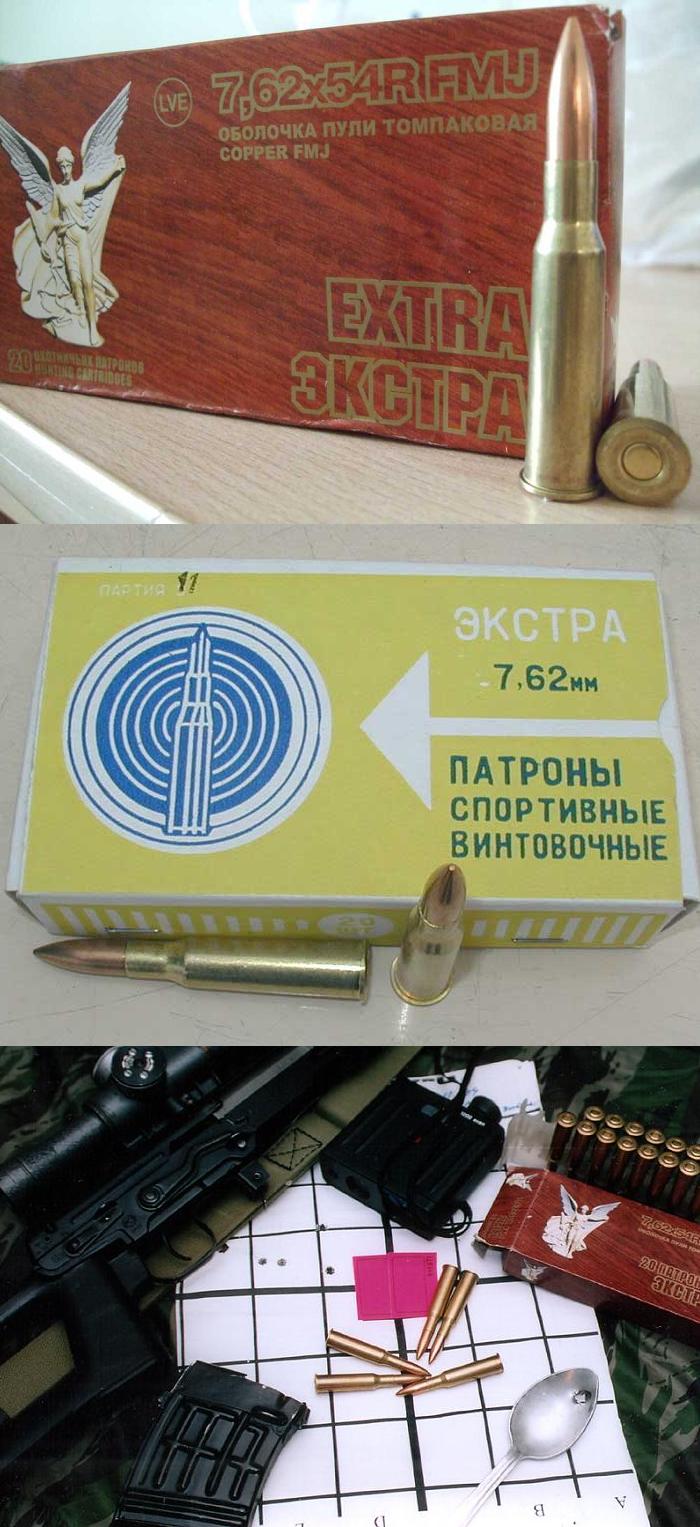

Возможно использование специально разработанного снайперского патрона, включающего в себя пулю с сердечником из стали, что повышает кучность в 2,5 раза.
Согласно нормативам, дальность прямого выстрела по цели высотой 30 сантиметров составляет 350 метров, по цели высотой 50 сантиметров – 430 метров, по подвижной цели со скоростью бегущего человека высотой 150 сантиметров – 640 метров.
Отличные тактико-технические характеристики позволяют опытным стрелкам поражать вертолёты и самолёты, летящие на небольшой скорости. В 1989 году был сбит реактивный штурмовик Cessna A-37B, также известны случаи поражения разведывательных беспилотников RQ-11 Raven.
СВДС
В 1991 году винтовка подверглась модернизации, получив укороченный ствол, усовершенствованные пламегаситель вместе с газоотводным узлом, складывающийся направо приклад и новый прицел ПСО-1М2.
Модернизация была вызвана необходимостью уменьшить длину оригинального оружия, которая делала неудобной его транспортировку внутри военной техники.
СВДК
В 2006 году появилась крупнокалиберная модификация 6В9, предназначенная для уничтожения целей, защищённых бронежилетами, внутри лёгкой техники или за укрытиями.
Используется 9,3?64 мм 7Н33 патрон, чья пуля обладает энергией около 4900 Дж, что позволяет с вероятностью 80% на дистанции 100 метров пробивать броню толщиной 1 сантиметр.
Создана на базе СВД, однако, изменениям подверглись многие узлы с целью адаптировать оружие под использование мощного патрона.
Ствол частично прикрыт перфорированным кожухом из стали, призванным уменьшить нагрузки на цевье и сошки. Приклад и пистолетная рукоятка аналогичны применяемым на СВДС, но тыльник приклада из резины значительно увеличен из-за выросшей отдачи при стрельбе. Установлен сменный пламегаситель.

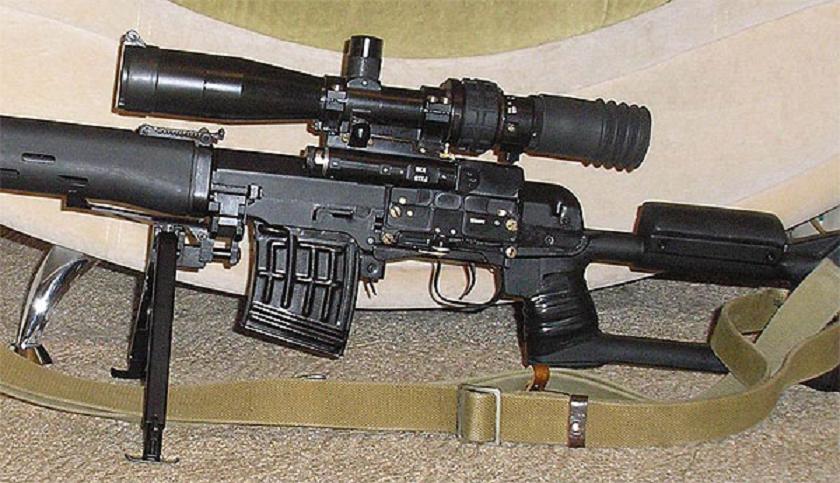

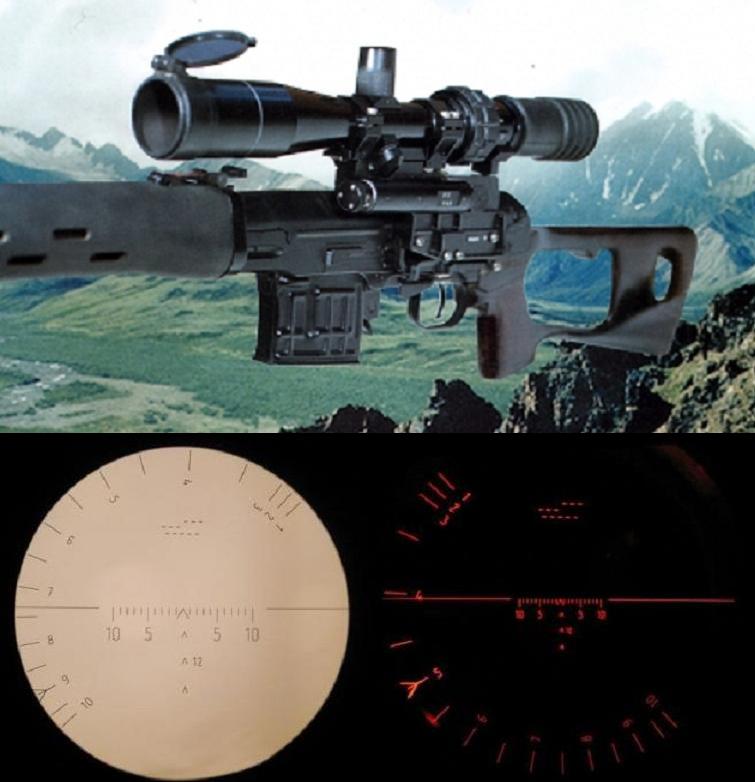

Прицеливание происходит с помощью прицела 1П70 Гиперон, кучность при стрельбе на дистанцию 300 метров находится на уровне 18 сантиметров.
СВУ
Снайперская винтовка укороченная появилась в 90-х годах и используется как снайперское оружие, применяемое в городских условиях. Создана на базе СВД, но с компоновкой булл-пап, предусматривающей вынесение спускового крючка перед магазином и ударным механизмом.
На стволе находится глушитель, понижающий звук выстрела на 10% относительно СВД и рассеивающий его для невозможности определения позиции снайпера, также подавляет дульное пламя.
Способна вести автоматическую стрельбу очередями, но такой режим применяется лишь в экстренных ситуациях из-за высокой отдачи и магазина малой ёмкости.
Выводы
Несмотря на внушительный возраст, винтовка остаётся актуальной даже сегодня. Удачная конструкция делает её эргономичным и сбалансированным оружием, из которого прицельная стрельба ведётся с удобством, а скорострельность, достигающая 30 выстрелов в минуту, выделяет её среди обычных снайперских винтовок.
Разумеется, никто не будет спорить, что ремэйки военного производства совершенно не подходят по самой своей концепции в качестве охотничьего оружия, и всегда лучше то что создавалось именно в целевых проектах. Однако, как и карабины АКМ-оиды типа Сайга, Вепрь и другие, Тигр по большей части дань армейскому призывному прошлому каждого российского охотника, менталитету нации, и нынешнему отсутствию собственного вменяемого охотничьего оружейного производства в России в данном классе.
Но именно простота и надёжность наших карабинов, их предельная конструктивная доведённость, в первую очередь привлекают отечественного охотника. Чрезмерная сложность импортного оружия в очередной раз заставляет вспомнить аксиому оружейных конструкторов - сложнее всего создать именно простую, а потому надёжную и максимально технологичную систему. А так как при производстве СВД используются две уникальные технологии, то это дает себя знать при любом назначении этого оружия. Вопрос лишь в том - для чего вам это нужно.
История создания охотничьего карабина Тигр
Снайперская самозарядная винтовка Евгения Драгунова пришла на смену устаревшей снайперской трёхлинейке в далёком 1963 году. Необходимость в таком оружии осознавалась давно. И в 1958 году ГРАУ Генштаба СА объявило конкурс на создание самозарядной снайперской винтовки для Советской Армии, сформулировав в техзадании трудно сочетаемые требования.
Требования военных были жёсткими и заключались в следующем:
винтовка должна быть под штатный трёхлинейный патрон, самозарядной, по надёжности не уступать АКМ, иметь сменный коробчатый магазин на 10 патронов и по массогабаритным параметрам соответствовать снайперской трёхлинейке. Нужно учитывать, что СВД не является снайперской винтовкой в полном понимании; ее основное назначение - увеличить дальность эффективного огня мотострелкового отделения до 600 м и обеспечить необходимую стрелковую поддержку. Кучность, характерная для полицейской или спортивной винтовки, в СВД не закладывалась изначально и это надо понимать, планируя применять «Тигр» для точной стрельбы на максимальные дистанции.
Драгунов смог успешно совместить в созданной под его руководством новой винтовке отличную точность стрельбы, маневренность и максимальную устойчивость к неблагоприятным условиям ведения боя. Производство винтовки был размещено на ИЖМАШе. До сегодняшнего дня СВД остаётся инструментом, позволяющим решать стандартные задачи снайпера в общевойсковом бою.
Основной деталью автоматики винтовки является затворная рама, воспринимающая воздействие пороховых газов через раздельные газовый поршень и толкатель. Детали автоматики имеют небольшую массу и невысокую энергетику в крайних положениях, что обеспечивает минимальное отклонение винтовки при выстреле и быстрое восстановление наводки. Рукоятка перезаряжания выполнена заодно с затворной рамой. Возвратный механизм винтовки с двумя спиральными пружинами. Спусковой механизм допускает ведение только одиночного огня. Предохранитель флажковый, двойного действия. Он одновременно запирает спусковой крючок и ограничивает движение затворной рамы назад. УСМ собран в отдельном съёмном корпусе и обеспечивает производство выстрела только при полностью запертом затворе. СВД вообще невозможно неправильно собрать, что является немаловажным фактором. При израсходовании всех патронов в магазине затвор встаёт на задержку.
Охотничий карабин ТИГР
- охотничья модификация знаменитой армейской винтовки Драгунова (СВД). В «Тигре» применяются те же винтовочные недорогие патроны, только снаряжены уже полуоболочечными пулями
, и имеют маркировку "7,62х54 R". "Тигр" и "Тигр-1"
- самозарядный охотничий карабин калибра 7,62 мм под охотничий патрон 7,62х53 (7,62х54R) с полуоболочечной пулей весом 13 г. Согласно паспорту, предназначен для охоты на среднего и крупного зверя.
Карабин "Тигр"появился конце 70-х. Опытные образцы карабина были созданы под руководством Е.Ф.Драгунова в 1969 году. Базовой моделью явилась знаменитая отечественная винтовка Драгунова - СВД. Изготавливается в двух модификациях "Тигр" и "Тигр-1". В 1996 году создан и экспортный (американизированный) вариант "Тигр-1".
Конструкция охотничьего карабина Тигр
Самозарядный карабин «Тигр» такой же неприхотливый как и его родитель (СВД), прост в эксплуатации и чистке. Скорострельность и автоматика нареканий не вызывает. Сильно порадовала возможность вести стрельбу с открытого прицела не снимая оптики.
Но во время непосредственной эксплуатации оказалось не все так радужно:
- армейский прицел ПСО-1 - оказался не приспособлен под охотничьи нужды;
- ортопедический приклад - очень не удобен для охотника;
- первый вариант «Тигра» был выполнен с пластмассовыми накладками на цевье, это конечно облегчает конструкцию карабина, но стрельба на морозе грозит обморожением пальцев, да и скрипят они на морозе;
- отсутствие пламегасителя как такового - слепит при выстреле в сумерках.
Согласно законодательству ряда стран (США, Англии, Франции), запрещается ввоз оружия, имеющего внешнее сходство с боевыми системами. В США, например, импортное длинноствольное огнестрельное оружие не должно иметь два из следующих признаков боевого: отъемный магазин емкостью более 10 патронов, место крепления штыка, вентиляционные отверстия в ствольных накладках, передняя мушка должна быть только открытой, оцифровка прицельной планки свыше 5 делений. Поэтому, когда в 1996 году был в очередной раз поднят вопрос о снятии ограничений (введены в 1993 году) с экспорта российского спортивно-охотничьего оружия на американский рынок, был подготовлен новый экспортный вариант "Тигра".
Изготовители карабина учли требования иностранного законодательства и многочисленные жалобы собственного потребителя, и выпустили другую модификацию «Тигра», назвав его «Тигр-1».
Карабин был доработан более тщательно:
- появились универсальные боковые крепления под большинство охотничьих оптических прицелов;
- добавили дульный тормоз-пламегаситель, довольно ощутимо снижает отдачу и ослепление от вспышки;
- изменили приклад, добавили «пистолетную рукоять», гребенку сверху для удобства прицеливания;
- расширили возможности сдвига мушки при пристрелке.
Карабины "Тигр" имеют модификации под следующие патроны (все модификации могут быть выпущены и в несамозарядном варианте):
- Тигр Самозарядный охотничий карабин под патрон 7,62x54R;
- Тигр-308 Самозарядный охотничий карабин под патрон.308Win (7,62х51);
- Тигр-30-06 Самозарядный охотничий карабин под патрон.30-06Sprg (7,62х63)
- Тигр-9 Самозарядный охотничий карабин под патрон 9,3х64.
Характеристики применяемых патронов приведены в таблице. Для обеспечения безопасности при стрельбе следует применять только сертифицированные патроны.
Автоматическая перезарядка карабина происходит за счет энергии пороховых газов, отводимых из канала ствола в газовую камеру, и энергии возвратных пружин. Запирание затвора на три боевых упора осуществляется поворотом затвора вокруг своей оси при продольном скольжении рамы. Ударно-спусковой механизм куркового типа обеспечивает производство одиночных выстрелов и постановку на предохранитель.
Предохранитель флажкового типа расположен с правой стороны ствольной коробки. Спусковой механизм выполнен отделяемым. Канал ствола и патронник хромированы. Ударник подпружинен.
Приклад и ствольные накладки изготовлены из дерева (орех, бук, береза) или ударопрочной пластмассы. Деревянный приклад с резиновым затылком.
Открытый прицел состоит из прицельной планки и регулируемой в двух плоскостях мушки. Дальность прицельной стрельбы с открытого прицела составляет 300м.
С левой стороны ствольной коробки карабина расположена унифицированная база для крепления оптического прицела. Прицельную стрельбу с открытого прицела можно вести, не снимая оптического прицела.
Технология изготовления стволов СВД и «Тигров» уникальна и больше нигде не используется. Сначала ствольная заготовка проходит глубокое сверление под высоким давлением масла. После чего полученный канал подвергается двойной развертке. Получившийся гладкий канал дополнительно подвергается полировке при помощи электрического разряда.
После чего наступает самый интересный этап в изготовлении ствола для Тигра: электроэрозия. Заготовка ствола помещается в специальный раствор. Внутрь канала вводится инструмент с точной копией нарезов. Под воздействием электрического разряда гладкая поверхность канала ствола приобретает точную копию геометрии инструмента. Образно говоря, "лишний" металл «вымывается», образуя нарезы. Конечно, трудно представить, как можно таким образом убрать столько металла, но в этом и заключается уникальность технологии.
Почти готовый ствол, с уже сформированными нарезами, подвергается токарной обработке наружной поверхности, где ему придаётся нужная геометрия. После чего следует термообработка ствола. Потом канал ствола подвергается несвойственной для снайперских стволов операции - хромированию.
.jpg)
Про негативную роль хромового покрытия не писал разве что ленивый, но для армейского оружия хромированный канал ствола сильно облегчает жизнь бойцу. Тем более, что отдельные экземпляры СВД и Тигров без проблем выдают «минутные» группы, что более чем достаточно для оружия такого класса. В любом случае, несмотря на норматив кучности в 80 мм на 100 м, средние результаты СВД и «Тигра» на этой дистанции - 50-60 мм. Для охоты более чем достаточно.
Ствол винтовки имеет 4 нареза. Длина хода нарезов - 240 или 320 мм. Длина ствола СВД и длинного «Тигра» - 620 мм. «Короткие» «Тигры» имеют 530-мм ствол. Ресурс ствола заявляется в 6000 выстрелов.
Модификации охотничьего карабина Тигр
Тигр со складывающимся прикладом, Тигр с охотничьим прикладом, Тигр с пластмассовым прикладом, Тигр-308, Тигр-9
Тигр Самозарядный охотничий карабин с ортопедическим прикладом и ствольными накладками из дерева
|
Калибр, мм |
Применяемый патрон |
Емкость магазина |
Длина ствола, мм |
Общая длина, мм |
Масса, кг |
Тигр исп. 01 Карабин с пластмассовым прикладом по «типу СВД» с поворотной щекой и пластмассовыми накладками.
|
Калибр, мм |
Применяемый патрон |
Емкость магазина |
Длина ствола, мм |
Общая длина, мм |
Масса, кг |
Тигр исп. 02 Карабин со складывающимся металлическим прикладом по «типу СВДС» с поворотной щекой и пластмассовыми или деревянными накладками.
|
Калибр, мм |
Применяемый патрон |
Емкость магазина |
Длина ствола, мм |
Масса, кг |
|
Тигр исп. 03 Карабин с охотничьим деревянным прикладом и деревянными или пластмассовыми накладками.
|
Калибр, мм |
Применяемый патрон |
Емкость магазина |
Длина ствола, мм |
Общая длина, мм |
Масса, кг |
Тигр исп.05 Карабин, выполненный в дизайне максимально приближенному к внешнему виду винтовки СВД, снабжен фанерным прикладом с отстегивающейся щекой, фанерными ствольными накладками с вентиляционными отверстиями, газовой трубкой с регулятором, прицельной планкой на 1200 м, основанием мушки с удлиненным пламегасителем.
|
Калибр, мм |
Применяемый патрон |
Емкость магазина |
Длина ствола, мм |
Общая длина, мм |
Масса, кг |
Тигр-308 Самозарядный охотничий карабин под популярный патрон.308Win (7,62х51) с ортопедическим прикладом и ствольными накладками из дерева.
|
Калибр, мм |
Применяемый патрон |
Емкость магазина |
Длина ствола, мм |
Общая длина, мм |
Масса, кг |
|
308 Win(7.62x51) |
Тигр-308 исп. 01 Карабин со стационарным охотничьим прикладом и накладками из дерева.
|
Калибр, мм |
Применяемый патрон |
Емкость магазина |
Длина ствола, мм |
Общая длина, мм |
Масса, кг |
|
308 Win(7.62x51) |
Тигр-308 исп. 02 Карабин c прикладом с поворотной щекой по типу СВД и накладками из пластмассы.
|
Калибр, мм |
Применяемый патрон |
Емкость магазина |
Длина ствола, мм |
Общая длина, мм |
Масса, кг |
|
308 Win(7.62x51) |
Тигр-308 исп. 03 Карабин с рукояткой управления, со складывающимся металлическим прикладом по типу СВДС с поворотной щекой и пластмассовыми накладками.
|
Калибр, мм |
Применяемый патрон |
Емкость магазина |
Длина ствола, мм |
Общая длина/длина со складывающим прикладом, мм |
Масса, кг |
|
308 Win(7.62x51) |
Тигр-30-06 Самозарядный охотничий карабин под патрон.30-06Sprg (7,62х63) с ортопедическим прикладом и ствольными накладками из дерева.
|
Калибр, мм |
Применяемый патрон |
Емкость магазина |
Длина ствола, мм |
Общая длина, мм |
Масса, кг |
Тигр-30-06 исп.01 Карабин с охотничьим прикладом и ствольными накладками из дерева.
|
Калибр, мм |
Применяемый патрон |
Емкость магазина |
Длина ствола, мм |
Общая длина, мм |
Масса, кг |
Тигр-30-06 исп.02 Карабин с пластмассовым прикладом с поворотной щекой по типу СВД и ствольными накладками из пластмассы.
|
Калибр, мм |
Применяемый патрон |
Емкость магазина |
Длина ствола, мм |
Общая длина, мм |
Масса, кг |
Тигр-9 Самозарядный охотничий карабин под патрон 9,3х64 с ортопедическим прикладом и ствольными накладками из дерева.
Емкость магазина
Длина ствола, мм
Общая длина, мм
Масса, кг
565 или 620Калибр, мм
Применяемый патрон
Емкость магазина
Длина ствола, мм
Общая длина, мм
Масса, кг
Длина ствола, мм
Общая длина, мм
Масса, кг
565 или 620Калибр, мм
Применяемый патрон
Емкость магазина
Длина ствола, мм
Общая длина, мм
Масса, кг
|
Калибр, мм |
Применяемый патрон |
Емкость магазина |
Длина ствола, мм |
Общая длина, мм |
Масса, кг |
Карабины всех модификаций имеют различные варианты исполнения основных узлов.
Варианты исполнения конструкции приклада:
- Ортопедический деревянный приклад (с вырезом под большой палец);
- Охотничий приклад. При этом спусковой крючок выполнен слегка оттянутым назад;
- Пластмассовый приклад по типу ОВД. Для удобства стрельбы с оптического прицела имеется поворотная щека;
- Складывающийся на правую сторону трубчатый металлический приклад и пистолетная рукоятка. Приклад снабжен поворотной щекой для удобства при стрельбе с оптического прицела. Длина карабина со сложенным прикладом уменьшается на 260 мм.
- Деревянные охотничьи;
- Пластмассовые;
- С длинным цилиндрическим пламегасителем;
- С коротким коническим пламегасителем;
- Без пламегасителя.
В обязательный комплект поставки карабинов входят: шомпол, принадлежность в пенале, масленка. По специальному заказу карабины могут комплектоваться оптическим прицелом с кронштейном, а также чехлом и ремнем.
Технические характеристики карабинов
| Тигр | Тигр-308 | Тигр-9 | |
| Калибр, мм | 7,62 | 7,62 | 9 |
| Применяемый патрон | 7,62x54R | .308 Win(7,62x51) | 9,3x64 |
| Длина ствола, мм* | 530 | 565 | 565 |
| Общая длина карабина, мм | 1100...1200 | 1100...1200 | 1100...1200 |
| Масса карабина с неснаряженным магазином, кг | 3,9 | 3,95 | 3,95 |
| Вместимость магазина, шт. патронов | 5 или 10 | 10 | 5 |
Примечание.* По специальному заказу карабины могут поставляться с удлиненным (620 мм) стволом.
Характеристика патронов
| Обозначение патрона | Масса пули, г | Начальная скорость пули, м/с | Дульная энергия, Дж |
| 7,62x54R | 13,2 | 720...780 | ~3600 |
| .308Win (7,62x51) | 9,7...11,7 | 870...800 | ~3700 |
| 9,3x64 | 16...19 | 820...780 | ~5800 |
Именно изучением матчасти мы с вами и займёмся, а конкретно - изучением снайперской винтовки Драгунова (СВД).
Несмотря на неоднократные попытки создания самозарядной снайперской винтовки, вплоть до 60-х годов на вооружении Советской Армии состояла магазинная снайперская винтовка, представлявшая собой вариант 7,62-мм винтовки обр. 1891/30 гг системы Мосина, приспособленная для установки снайперского прицела и имевшей некоторые другие доработки, мало влиявшие на кучность боя.
Вновь работы по замене её самозарядной под винтовочный патрон 7,62х54R начались в 1958 г. Характерно, что задание на разработку было выдано конструктору целевого спортивного оружия Евгению Фёдоровичу Драгунову. После сравнительных испытаний в 1963 г. на вооружение был принят образец Драгунова под обозначением СВД (снайперская винтовка Драгунова, индекс - 6В1). Конструкция СВД явилась довольно удачным компромиссом между "снайперскими" и "общими" боевыми требованиями.
Снайперская винтовка Драгунова предназначена для уничтожения появляющихся, движущихся, открытых и маскированных одиночных целей. Винтовка является самозарядным оружием, прицельный огонь ведётся одиночными выстрелами.
СВД обладает хорошей кучностью стрельбы - на дальности 1000 м срединное отклонение попаданий не превышает 560 мм, что позволяет надежно поражать ростовую мишень.
Кучность СВД не соответствует современным требованиям к снайперскому оружию - они предполагают отклонение попаданий не более одной угловой минуты (у СВД - 1,24 MOA * при стрельбе снайперским патроном 7Н1). По сравнению с болтовыми - то есть не самозарядными (а заряжаемыми вручную) винтовками самозарядная в принципе должна иметь худшие показатели по точности и кучности.
*MOA (Minute Оf Angle - угловая минута) - на Западе в баллистике широко применяют эту угловую величину для оценки кучности попаданий, поправок при стрельбе и т. п. У нас, кстати, вместо этого применяют другую, линейную величину - тысячную дистанции.
Но, честно говоря, вряд ли кто-нибудь назовёт вас хреновым снайпером, если вы попадёте не в глаз, а в лоб
На фото - тир, в котором лёжа, с упора, снайперским патроном с расстояния 100 метров пробивали вот эту монетку. Для армейской снайперской винтовки - вполне достаточно.
Наиболее эффективен огонь до 800 метров, дальность прямого выстрела по грудной фигуре - 430 метров, по ростовой - 640 м. Хочется отметить, что если руки не воняют и голова варит, а также что есть хорошая подготовка, то стрелять и успешно поражать цели можно и на расстоянии 1000 метров. Всё дело во влиянии различных факторов на траекторию полёта пули - чем дальше дальность, чем труднее все их учесть. Естественно, что грамотный снайпер имеет больше шансов на точное попадание.
СВД широко использовалась практически во всех боевых операциях, проводимых Советской и Российской армиями с момента её принятия на вооружение, и показала себя исключительно надёжным и удобным в обращении образцом стрелкового оружия.
Стоит отметить, что это "массовая" снайперская винтовка для широкого применения в армии. Конечно, есть образцы гораздо превосходящие СВД по многим показателям типа точности и кучности; но и задачи перед ними ставят совсем другие - более узкоспециализированные. СВД же разрабатывалась как оружие для снайпера в составе подразделения, и по сути она просто увеличивает дальность и результативность действительного огня этого самого подразделения в условиях общевойскового боя (хотя при желании её вполне можно использовать и в "чисто снайперской" работе).
А именно для таких общевойсковых боевых действий требуются: самозарядность - для быстрого поражения множества быстропоявляющихся и движущихся целей; приемлимые точность и кучность - для обеспечения попадания на заявленных дистанциях; надёжность - ну-у, это даже не обсуждается... Всем этим требованиям СВД отвечает в полной мере.
Хотя нельзя отрицать факт, что, как и в случае с автоматом Калашникова, после распада Советского Союза качество винтовок упало - вплоть до того, что после нескольких сотен выстрелов увеличивается разброс в попадании. Лучшие винтовки - это те, которые были изготовлены ещё в советское время.
Первые серии винтовок производились из стали очень хорошего качества, при повышенной точности изготовления и безукоризненной чистоте обработки канала ствола. Кучность боя винтовок СВД, изготовленных в 60-е годы, была необычайно высока даже для неавтоматических магазинных винтовок. При указанных в инструкции параметрах разброса, не превышающих 8х8 см при дистанции стрельбы 100 метров, нередко можно было встретить экземпляры с кучностью 3х2 см на той же дистанции.
Вывод: СВД - это оружие войны, а не оружие спорта . Важно понимать назначение винтовки и спектр выполняемых ею задач, и тогда будет вам щастье.
Автоматика также действует за счёт отвода пороховых газов через боковое отверстие в стенке ствола к газовому поршню.
Запирание канала ствола производится поворотом затвора. Похожа и форма затвора (хотя и не совсем). Ударный механизм - куркового типа, с такой же формой боевой пружины.
Флажковый предохранитель двойного действия: он одновременно запирает спусковой крючок и ограничивает движение затворной рамы назад, закрывая вырез ствольной коробки.
Однако имеются и весьма существенные отличия системы СВД от АК, связанные со "снайперскими" задачами. Прежде всего, затворная рама здесь не объединена с газовым поршнем: поршень и толкатель выполнены как отдельные детали с собственной возвратной пружиной и возвращаются в переднее положение сразу же после отброса рамы назад. Таким образом, движение автоматики как бы "раскладывается" на последовательные движения отдельных деталей. Возвратный механизм затворной рамы включает две пружины. Всё это обеспечивает плавность работы автоматики.
В конструкцию входит газовый регулятор. У него есть две установки, обозначенные цифрами 1 и 2. Устанавливается он на деление 1 против риски на защёлке газовой трубки. При длительной стрельбе без чистки и смазки может появиться задержка - неполный отход подвижных частей. В этом случае регулятор следует перевести на установку 2. Для этого необходимо в зацепы регулятора вставить закраину гильзы или патрона и повернуть регулятор.
Газовый регулятор также необходим для корректирования траектории полёта пули по высоте в зимнее и летнее время. Летом положение газового регулятора открытое. Зимой, при низких температурах, когда часть энергии порохового заряда расходуется на дополнительный нагрев ствола положение газового регулятора закрытое. В летнем положении (№ 1) открыто боковое отверстие в газовой трубке, и поэтому давление пороховых газов в стволе несколько падает. Соответственно, понижается траектория полёта пули.
Если летом поставить газовый регулятор в зимнее закрытое положение (№ 2), то боковое отверстие в газовой трубке перекрывается, давление в стволе повышается и, соответственно, повышается траектория полёта пули. При температуре 25°С превышение траектории полёта пули на дистанции 100 м с закрытым регулятором будет на 4 см выше, чем при открытом; при температуре 30°С - на 5 см выше. Зимой при минус 20°С при открытом газовом регуляторе на той же дистанции стрельбы траектория пули будет на 7-8 см ниже, чем при закрытом (зимнем) положении регулятора.
Затвор СВД имеет три симметрично расположенных боевых выступа, что делает запирание более надёжным и однообразным. Кроме того, в отличие от затвора АК, запирание затвора производится не по часовой стрелке (вправо), а против (влево).
Качание затворной рамы в переднем положении предотвращается заклёпкой отражателя. Ствольная коробка - фрезерованная.
Ударно-спусковой механизм (УСМ) собран в отдельном корпусе. Это снижает нагрузки на него при выстреле. Оригинальной чертой является использование курка в качестве разобщителя шептала со спусковым крючком.
На дульной части ствола крепится цилиндрический щелевой пламегаситель. Конструкция его оказалась весьма удачной - пять продольных щелей расположены и спрофилированы так, что он же играет роль компенсатора. Кроме того, он маскирует выстрел при стрельбе ночью и предохраняет ствол от загрязнения. Высокая эффективность пламегасителя особенно важна при стрельбе ночью с использованием ночного прицела.
Сам канал ствола вместе с патронником хромируются. Хромирование предназначено для увеличения живучести канала ствола и патронника.
Стоит отметить, что ствол СВД слишком тонкий для снайперской винтовки, вследствие чего ухудшаются кучность и точность, а также имеет место быть перегрев ствола при слишком частой стрельбе (что тоже влияет на характеристики в худшую сторону).
С 1963-го по 1971-1974 гг. СВД изготавливалась с шагом нарезов ствола в 320 мм, обеспечивающим наилучшие результаты по кучности (особенно для снайперских патронов). Однако такой шаг нарезов сильно понижал кучность и устойчивость бронебойно-зажигательных пуль, и поэтому 320 мм поменяли на 240 мм для лучшей стабилизации БЗ (что ухудшило показатели при стрельбе снайперскими патронами).
Цевьё состоит из двух симметричных ствольных накладок с прорезями для лучшего охлаждения ствола. Накладки имеют подпружиненное крепление на стволе, так что точка опоры цевья находится на оси канала ствола. Связь цевья СВД со стволом не способствует точности стрельбы, поскольку дополнительно нагружает ствол. В то же время СВД стала одной из первых армейских винтовок, в дизайне которых проявились "спортивные" черты.
Ложа СВД разрезная. Винтовка имеет приклад сложной рамочной формы. Вырез в прикладе и передняя его грань образуют пистолетную рукоятку. Для удобства прицеливания на приклад крепится "щека"...
А для уменьшения неприятных ощущений при отдаче - затыльник ("галоша"). Затыльник приклада и "щека" не регулируются.
С 1963 года рамочный приклад (с отделяемой щекой) и ствольные накладки изготавливались из бакелитовой фанеры * .
*Бакелизированная (бакелитовая) фанера. Такая фанера изготавливается из листов берёзового шпона, склеенных фенолоформальдегидными, преимущественно спирторастворимыми, смолами. Бакелизированную фанеру изготавливают при относительно высоком давлении с применением большого количества клея, поэтому она обладает высокой прочностью и формоустойчивостью. Плотность бакелизированной фанеры 1200 кг/м3 (т. е. такая фанера тонет в воде). Довольно часто можно услышать, что такую фанеру называют морской или бакелитовой, что является синонимами бакелизированной фанеры.
Однако в середине 90-х годов винтовка претерпела некоторые изменения во внешнем виде. Сначала СВД стали комплектовать ствольными накладками из полиамида...
А затем и прикладом с неотъёмной поворотной щекой, также изготовленного из стеклонаполненного полиамида * .
1,45 мб
*Полиамиды стеклонаполненные относятся к композиционным материалам, состоящим из полиамидной смолы, наполненной отрезками стеклянных комплексных нитей.
Преимущества: полиамиды стеклонаполненные обладают небольшой плотностью, высокой прочностью, высокой прочностью к ударным нагрузкам, хорошей масло- и бензостойкостью, низким коэффициентом трения и неплохими диэлектрическими показателями.
Применение: стеклонаполненные полиамиды перерабатываются в изделия различными методами: простым литьем, литьем под давлением, прессованием и др. методами. Предназначены для изготовления различных изделий конструкционного, электротехнического и общего назначения.
Стеклонаполненные полиамиды нетоксичны и при нормальных условиях не оказывают вредного воздействия на организм человека.
Магазин сменный металлический ёмкостью в 10 патронов.
Эргономически винтовка спроектирована удачно: оружие внушает стрелку полное доверие, хорошо сбалансировано, легко удерживается при производстве прицельного выстрела.
На винтовку крепится оптический прицел ПСО-1 (1П43). При переноске винтовки с оптическим прицелом он может укрываться чехлом.
Винтовка имеет также вспомогательный открытый секторный прицел и регулируемую мушку. Из-за высокого расположения приклада стрельба с открытым прицелом не столь удобна, как с оптическим.
Для рукопашного боя к винтовке может крепиться стандартный штык-нож от АК.
Перезаряжание винтовки основано на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню.
При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и раму в заднее положение.
При отходе рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её из ствольной коробки наружу, а рама сжимает возвратные пружины и взводит курок (ставит его на взвод автоспуска).
В переднее положение рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.
Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперёд и её зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.
При выстреле последним патроном, когда затвор отойдёт назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.
ТТХ СВД
Начальная скорость пули:_______830 м/с
Дульная энергия:______________4064 Дж
Масса снаряжённого с ПСО-1:____4,52 кг
Длина:________________________1225 мм
На модели СВДН крепится ночной прицел НСПУ, НСПУМ или НСПУ-3.
Имеются следующие модификации:

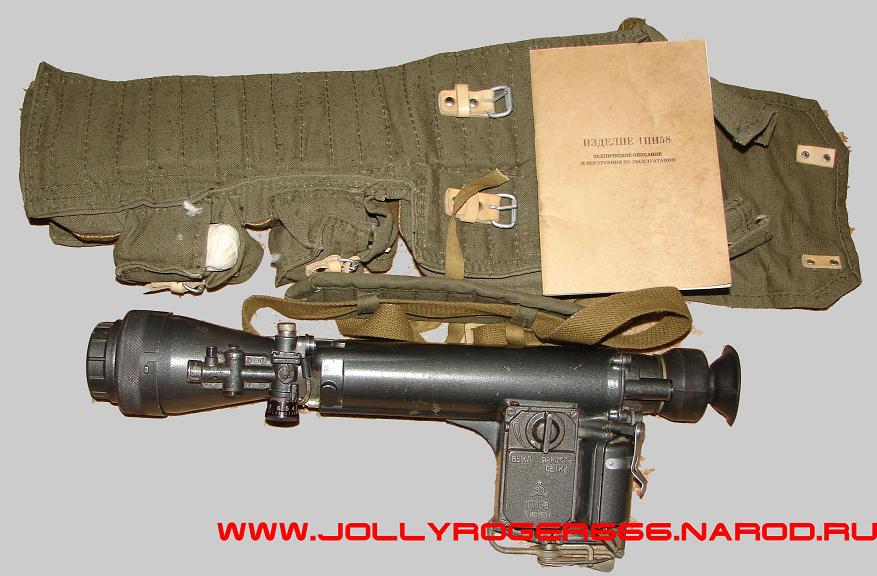

СВДН2 - со стандартным ночным прицелом НСПУМ
СВДН3 - со стандартным ночным прицелом НСПУ-3
В 1995 году была принята модификация винтовки СВДС (складная), индекс - 6В3. Постоянный приклад заменён пластмассовой пистолетной рукояткой и лёгким, складываемым вправо прикладом с пластмассовым плечевым упором, несъёмной щекой и трубкой - для удержания левой рукой.
Прежде всего СВДС предназначена для вооружения воздушно-десантных подразделений за счёт складывающегося приклада и укороченного ствола.
Приклад СВДС складывается на правую сторону ствольной коробки. Таким образом, при складывании приклада нет необходимости в отделении оптического прицела. В сложенном положении приклад удерживается выступающей деталью в средней части ствольной коробки.
Приклад выполнен из стальных труб с затыльником и упором щеки, изготовленными из полиамида. Упор щеки установлен на верхней трубе приклада и может поворачиваться на ней с возможностью фиксации в 2-х положениях: верхнем – при стрельбе с использованием оптического прицела; и нижнем - при стрельбе с использованием механического прицела.
Как и в СВД, затылок приклада не регулируется.
Стоит отметить, что за механизмом складывания и фиксации приклада СВДС нужен особый уход и смазка - это позволит избежать раннего появления поперечного и продольного люфта. И вообще, для точной и кучной стрельбы складной приклад - не лучшее решение... Так что при прочих равных (если не требуется компактность) лучше будет выбрать СВД с постоянным прикладом.
Для размещения узлов крепления приклада и пистолетной рукоятки ствольная коробка СВДС по сравнению с винтовкой СВД в задней части видоизменена. Небольшим изменениям подверглись корпус спускового механизма и спусковой крючок.
Изменён пламегаситель (как считается, не в лучшую сторону - ТТХ немного пострадали, при стрельбе с длинным пламегасителем яркость вспышки снижается значительнее).
Утолщены стенки ствола, что уменьшило нагревание и колебания при выстреле - но одновременно ствол укоротили.
Основным прицелом стал ПСО-1М2.
ТТХ СВДС
Патрон:_______________________7,62х54R
Начальная скорость пули:_______810 м/с
Дульная энергия:_______________4064 Дж
Боевая скорострельность:_______30 в/м
Прицельная дальность огня:_____1200 м с открытым прицелом; 1300 м с оптическим прицелом
Убойное действие пули:_________до 3800 м
Масса с ПСО-1:_________________4,68 кг
Длина:________________________1135 мм с откинутым прикладом; 875 мм со сложенным
Ёмкость магазина:______________10 патронов
Винтовка может комплектоваться ночным прицелом НСПУМ (СВДСН2) или НСПУ-3 (СВДСН3).
В 2006 году на вооружение Российской армии после прохождения обширных государственных испытаний в рамках ОКР «Взломщик» была принята на вооружение новая самозарядная 9-мм снайперская винтовка, получившая обозначение Снайперская Винтовка Драгунова Крупнокалиберная (СВДК, индекс 6В9).
По российской классификации крупнокалиберным считается нарезное оружие калибра более 9 мм, а СВДК разработана под принятый на вооружение снайперский патрон 9,3х64 мм (индекс 7Н33) с латунной гильзой, разработанный ЦНИИТОЧМАШ на основе гражданского охотничьего 9,3х64 мм.
Основной задачей снайперской винтовки СВДК считается поражение личного состава противника, защищённого средствами индивидуальной защиты (тяжёлые бронежилеты) или находящегося за лёгкими преградами, а также поражение небронированной техники.
По устройству винтовка СВДК является развитием снайперской винтовки Драгунова, однако ствольная коробка, затворная группа и газоотводный узел переконструированы в расчёте на более крупный и мощный патрон.
Пистолетная рукоятка и складываемый вбок металлический приклад унаследованы от снайперской винтовки СВДС, однако площадь резинового затыльника приклада заметно увеличена для лучшего контроля над возросшей отдачей оружия.
Ствол в задней части (за газоотводным узлом) уложен в стальной перфорированный кожух, который разгружает ствол от нагрузок, прилагаемых к цевью или сошкам. Сам кожух полностью скрыт внутри пластикового цевья.
От ствольной коробки под стволом идёт шина (полутруба), на которой крепится сошка с элементами фиксации стоек, а также переднее кольцо фиксации ствольных накладок.
Пламегаситель, по сути, повторяет конструкцию неотъёмного родного пламегасителя СВД, однако имеет чуть более упрощённый внешний профиль без стойки упора штык-ножа с отсутствием возможности его установки.
Винтовка оснащается неотъёмной сошкой с возможностью складывания и фиксации стоек через прорези в ствольных накладках.
Подобно винтовке СВД, СВДК оснащена открытыми регулируемыми прицельными приспособлениями и специальной планкой на левой стороне ствольной коробки, служащей для установки быстросъёмных кронштейнов для оптики. Штатным прицелом для СВДК является оптический прицел 1П70 «Гиперон» переменной кратности 3-10Х (также возможно использование дневно-ночного прицела 1ПН112). Прицел имеет встроенную корректировку прицельной марки по дальности, однако отличается большой массой и чрезмерной стоимостью (в сравнении с западными аналогами).
По данным из разных источников точностные характеристики снайперской винтовки СВДК, практически полностью копируют характеристики СВД, разве что на тех же дистанциях и с той же кучностью используется более мощный патрон.
В некоторых источниках указывалось, что данная винтовка должна занять нишу дальнобойного снайперского оружия, однако ни баллистика патрона 9,3х64, ни свойства самой винтовки не позволяют этому комплексу на равных конкурировать с западными снайперскими комплексами под дальнобойные патроны типа.338 Lapua Magnum.
Эффективная дальность стрельбы для СВДК заявлена порядка 600 метров. Патрон 9,3х64 7Н33 разработан на базе охотничьего патрона 9,3х64 Бреннеке, изначально созданного для охоты на крупную дичь. В варианте 7Н33 этот патрон имеет пулю массой 16,5 грамма со стальным сердечником. Начальная скорость пули при стрельбе из СВДК - порядка 770 м/с, дульная энергия порядка 4900 Джоулей. На дальности в 100 метров заявляется 80% вероятность пробития броневой пластины толщиной 10 мм.
ТТХ СВДК
Патрон:_______________________9,3x64
Начальная скорость пули:______770-780 м/с
Дульная энергия:______________4900 Дж
Длина:_______________________1250 мм с откинутым прикладом; мм со сложенным
Ёмкость магазина:_____________10 патронов
Рассмотрим неполную разборку винтовки, которая применяется с целью ухода за оружием и его чистки. Рекомендации здесь такие же, как и в статье Автомат Калашникова : не допускать слишком частую разборку, чтобы не изнашивались части и механизмы; производить разборку на чистой подстилке или столе; детали класть в порядке разборки; не применять излишних усилий и т. д.
Отделить магазин: взяться за магазин одной рукой; большим пальцем этой руки нажать на защёлку; подать нижнюю часть магазина вперёд и отделить его.
Проверить патронник на наличие патрона: опустить предохранитель вниз; отвести назад рукоятку перезаряжания; осмотреть патронник и отпустить рукоятку.
Полезный совет: рукоятку затвора лучше всего отвести назад несколько раз. Это делается на тот случай, если вы забыли предварительно вытащить магазин (это вполне вероятно, если вы запарились после марш-броска или чего подобного); в таком случае вы это сразу же поймёте по вылетающим гильзам.
Отделить оптический прицел: приподнять ручку зажимного винта и повернуть её в сторону наглазника до отказа; сдвинуть прицел назад и отделить его от ствольной коробки.
Отделить щеку приклада: повернуть застёжку замка щеки вниз; снять петлю с зацепа обоймы и отделить щеку.
Отделить крышку ствольной коробки с возвратным механизмом: повернуть замыкатель крышки ствольной коробки назад до постановки его на фиксатор; поднять вверх заднюю часть крышки ствольной коробки и отделить крышку с возвратным механизмом.
Отделить затворную раму с затвором: отвести затворную раму назад до отказа; приподнять затворную раму и отделить её от ствольной коробки.
Есть также варианты "облегчённой" затворной рамы (на фото): цифрой 1 обозначено отсутствие "дутой" левой плоскости; цифрой 2 обозначено отсутствие выреза-углубления.
Отделить затвор от затворной рамы: отвести затвор назад; повернуть его так, чтобы идущий выступ затвора вышел из фигурного выреза затворной рамы; вывести затвор вперёд.
Отделить ударно-спусковой механизм: повернуть предохранитель вверх до вертикального положения (а); сдвинуть предохранитель вправо и отделить его от ствольной коробки; взявшись за спусковую скобу, движением вниз отделить УСМ от ствольной коробки (б).
Отделить ствольные накладки: прижать замыкатель верхнего упорного кольца к газовой трубке до выхода отгиба замыкателя из выреза кольца; повернуть замыкатель вправо до отказа (а); сдвинуть перемещающуюся часть верхнего упорного кольца вперёд; нажимая ствольную накладку вниз и отводя в сторону, отделить её от ствола. В случае затруднительного отделения ствольных накладок вставить вырез ключа пенала в окно накладки и движением вниз и в сторону отделить ствольную накладку (б).
Отделить газовый поршень и толкатель с пружиной: отвести толкатель назад; вывести передний конец толкателя из гнезда поршня; отделить поршень от газовой трубки (а); ввести передний конец толкателя в газовую трубку; поджать пружину толкателя до выхода её из канала прицельной колодки (б); отделить толкатель с пружиной; отделить пружину от толкателя.
Сборка производится в обратном порядке.
К винтовке прилагается комплект для эксплуатации и технического обслуживания.
Также имеются принадлежность, запасные части и инструмент к оптическому прицелу.
Светофильтр одевается на окуляр при появлении дымки в воздухе и понижении освещённости.
Кроме того, в комплекте идут:
Сумка для переноски оптического прицела и магазинов;
Чехол для оптического прицела (служит для защиты прицела от дождя, снега и пыли при расположении его на винтовке);
Ну, и сумочка для переноски зимнего устройства освещения сетки, запасных батареек и маслёнки.
Для стрельбы из СВД применяется винтовочно-пулемётный патрон 7,62х54R . Буква "R" обозначает наличие у гильзы выступающего фланца (закраины, ранта).
Патрон 7,62x54R может иметь обозначения 7,62x54, 7,62х53 и 7,62x53R, что вносит большую путаницу. Эта путаница возникла из-за того, что в разных странах длину гильзы округляют по-разному. Но после того как Россия вошла в Европейскую комиссию, утверждено окончательное обозначение этого патрона 7,62x54R.
В данной статье мы ограничимся только некоторыми типами патронов 7,62х54R; некоторые начальные образцы и редкие, не выпускавшиеся массово (типа БС-40), мы здесь рассматривать не будем, потому как вряд ли вы их встретите (ну разве что в музее).
Способ фиксирования в патроннике гильзы - с упором этого самого выступающего фланца в казённый срез ствола. Кольцевая проточка, как у промежуточных 7,62 патронов, отсутствует .
7,62 ЛПС
Патрон с пулей ЛПС (лёгкая пуля со стальным сердечником) был принят на вооружение в 1953 году. Пуля ЛПС имеет биметаллическую * оболочку и сердечник из низкоуглеродистой мягкой стали марки 10. Для уменьшения усилия при врезании пули в канал ствола между сердечником и оболочкой расположена свинцовая рубашка.
Донная часть пули - коническая. С 1953 по 1978 гг. вершинка пули ЛПС окрашивалась в серебристый цвет. После 1978 года окраска вершинки пули не производится.
С 1986 года пуля ЛПС изготавливается со стальным термоупрочненным сердечником, существенно повысившим её пробивное действие. Индекс и маркировка патронов не изменились.
7,62 ЛПС гж (Индекс ГАУ - 57-Н-223С) - патрон с легкой пулей ЛПС со стальным сердечником и биметаллической гильзой (поставляется в обоймах);
- 7,62 ЛПС гж (Индекс ГАУ - 57-Н-323С) - патрон с легкой пулей ЛПС со стальным сердечником и биметаллической гильзой;
- 7,62 ЛПС гс (Индекс ГАУ - 57-Н-223С-01) - патрон с легкой пулей ЛПС со стальным сердечником и стальной гильзой
*Биметалл (от би... и металл), материал из двух слоёв разнородных металлов или сплавов (в данном случае томпак - сплав меди и цинка).
7,62 СТ-М2
В 1989 году началось серийное производство патронов с пулей СТ-М2. Пуля имеет термоупрочненный сердечник большей по сравнению с ЛПС массы и в 1,5 раза лучшую пробиваемость.
7,62 ПП
Пуля СТ-М2 стала основой для патрона с пулей повышенной пробиваемости, производство которого началось в том же 1989 году. Сердечник пули изготавливается на роторных линиях штамповкой из инструментальной стали марки У12А с последующей заточкой носика сердечника на станках с числовым программным управлением и закалкой. Гильза патрона - стальная лакированная.
Отличительной окраски не имеет, но цвет лака, герметизирующего пороховой заряд на пуле и дульце гильзы, был заменён с красного на фиолетовый.
Варианты маркировки патрона:

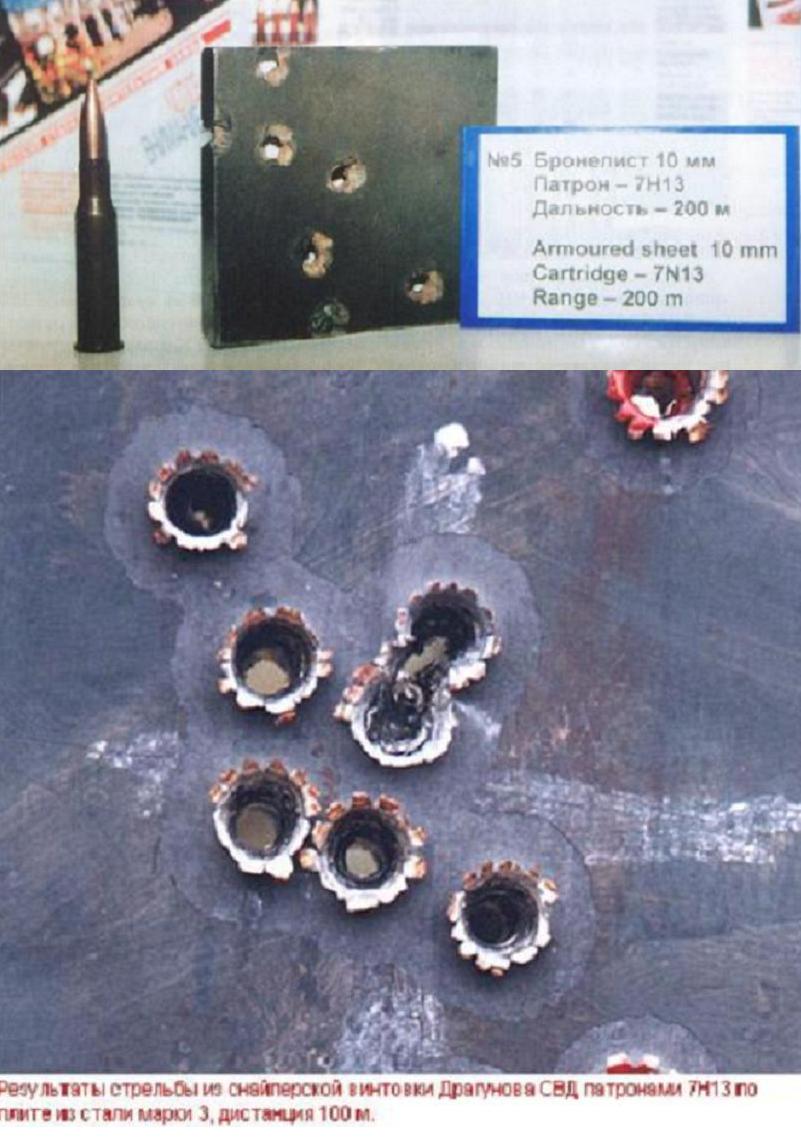

7,62 ПП гж (Индекс ГРАУ - 7Н13) - патрон с пулей повышенной пробиваемости ПП и биметаллической гильзой;
- 7,62 ПП гс (Индекс ГРАУ - 7Н13-01) - патрон с пулей повышенной пробиваемости ПП и стальной гильзой
Этот патрон полностью отвечает требованиям по сопрягаемости траектории, а его пуля на дальности 200 метров пробивает бронеплиту марки 2П толщиной 10 мм.
7,62 Б-30
В 1930 году был принят патрон с бронебойной пулей, вытеснивший своего предшественника обр. 1916 г. Пуля этого патрона состояла из биметаллической оболочки, свинцовой рубашки и стального закалённого остроконечного бронебойного сердечника. При попадании в броневую преграду сердечник пули разрушал рубашку и оболочку пули, а затем пробивал преграду и поражал находящуюся за ней цель.
Вершинка пули по длине 5 мм окрашивалась в чёрный цвет.
Варианты маркировки патрона:
7,62 Б-30 гл (Индекс ГАУ - 57-Б-222) - патрон с бронебойной пулей Б-30 и латунной гильзой
7,62 Б-32
В 1932 году этот боеприпас дополнил, а впоследствии и заменил патрон с бронебойно-зажигательной пулей (изначально называвшейся просто бронебойной). В отличии от пули Б-30, в головной части Б-32 вместо свинца был помещён зажигательный состав. При попадании в твёрдые преграды пуля резко тормозилась, а стальной сердечник по инерции двигался вперёд и, сжимая зажигательный состав, воспламенял его. После разрушения оболочки пули бронебойный сердечник пробивал преграду и затягивал часть зажигательного состава в пробоину. Этим и достигалось бронебойное и зажигательное действие пули. Патроны с такими пулями рекомендовались для стрельбы из пулемётов по бронированной технике с бензиновыми моторами.
Окраска пули - чёрная вершинка с красной окаймляющей полосой.
Пули Б-30 и Б-32 обеспечивали 100%-ное пробитие 10-мм броневого листа на дистанции 200 метров. Последняя, к тому же, после такого пробития зажигала бензобак в 75 % случаев.
7,62 Б-32
В 1954 году под старым наименованием 7,62 Б-32, но с новым индексом был принят патрон с модернизированной бронебойно-зажигательной пулей. Было повышено её зажигательное действие за счёт размещения в донной части пули за сердечником второго стаканчика с зажигательным составом.
Экспериментальным путём было определено, что зажигательный состав, расположенный перед сердечником пули, почти полностью разбрызгивается перед бронёй в момент её пробивания, тогда как состав, расположенный сзади, затягивается в пробоину вслед за сердечником. Также, латунная гильза была заменена на биметаллическую.
Варианты маркировки патрона:
7,62 Б-32 гж (Индекс ГАУ - 57-БЗ-323) - патрон с бронебойно-зажигательной пулей Б-32 и биметаллической гильзой;
- 7,62 Б-32 гж (Индекс ГРАУ - 7-БЗ-3) - патрон с бронебойно-зажигательной пулей Б-32 и биметаллической гильзой;
- 7,62 Б-32 гл (Индекс ГАУ - 57-БЗ-322) - патрон с бронебойно-зажигательной пулей Б-32 и латунной гильзой;
- 7,62 Б-32 гс (Индекс ГРАУ - 7-БЗ-3-01) - патрон с бронебойно-зажигательной пулей Б-32 и стальной гильзой
7,62 БП (индекс 7Н26)
Данный патрон с бронебойной пулей стал изготавливаться с середины 90-х годов. Пуля имеет сердечник из стали марки 70 с дополнительной подковкой и обеспечивает высокую пробивную способность. Гильза патрона сделана из биметалла.
7,62 Т-46
В 1938 году началось производство патрона с трассирующей пулей. Трассирующий состав располагался в биметаллическом стаканчике. Видимость трассы красного цвета обеспечивалась до 1000 метров.
Окраска пули - зелёная вершинка.
В силу своей конструкции трассирующим пулям свойственен целый ряд специфических особенностей - меньшая по сравнению с другими пулями кучность и низкая пробивная способность.
Варианты маркировки патрона:
7,62 Т-46 гж (Индекс ГАУ - 57-Т-323) - патрон с трассирующей пулей Т-46 и биметаллической гильзой;
- 7,62 Т-46 гл (Индекс ГАУ - 57-Т-322) - патрон с трассирующей пулей Т-46 и латунной гильзой
В начале 70-х годов была завершена модернизация трассирующей пули Т-46. Модернизация была направлена на сопряжение её траектории с пулями другой номенклатуры на средних и больших дальностях. Также для этой пули был разработан новый медленногорящий трассирующий состав, что позволило создать трассёр меньших габаритов и увеличить размеры стаканчика. Изменение компоновки пули привело к повышению кучности стрельбы.
Дальность трассирования - до 850 метров. Окраска осталась прежней.
Позже Т-46 был вновь модернизирован и получил наименование "7,62-мм патрон с трассирующей модернизированной пулей Т-46М". Модернизация заключалась в выносе начала горения трассирующего состава на удаление 80-120 метров от дульного среза оружия.
Окраска также осталась прежней.
7,62 БЗТ
В 1936 году на вооружение был принят патрон с бронебойно-зажигательно-трассирующей пулей. Пуля имела остроконечный конический закалённый стальной сердечник, перед которым располагался зажигательный состав, а за ним - стаканчик с трассирующим составом. Длина трассы составляла 700 метров.
Эта пуля тройного действия поджигала как защищённый бронёй бензин, так и незащищённый - за счёт горения трассера. Но по зажигательному действию при стрельбе по небронированым целям пуля БЗТ заметно уступала специальным зажигательным пулям; а из-за меньшей массы сердечника толщина пробиваемой брони на дистанции 200 метров уменьшилась до 7 мм.
Окраска пули - фиолетовая с красным пояском вершинка.
Варианты маркировки патрона:
7,62 БЗТ гл (Индекс ГАУ - 57-БЗТ-322) - патрон с бронебойно-зажигательно-трассирующей пулей БЗТ и латунной гильзой
7,62 БТ-90
На смену патронам с трассирующей пулей Т-46 (Т-46М) был разработан и стал выпускаться с середины 90-х годов патрон с бронебойно-трассирующей пулей. В конструкции пули используется стальной закалённый сердечник из стали У12А.
Новая пуля способна на дальности 500 метров пробить 5-мм бронеплиту марки 2П.
В качестве маркировки сохранена окраска вершинки пули в зелёный цвет. Гильза патрона - из биметалла. Как и у патрона 7Т2М, в 7БТ1 осуществлён вынос начала горения трассера.
Варианты маркировки патрона:
7,62 БТ гж (Индекс ГРАУ - 7БТ1) - патрон с бронебойно-трассирующей пулей БТ-90 и биметаллической гильзой
7,62 ПЗ
В 1935 году году была создана зажигательно-пристрелочная пуля. В центральной части пули располагался ударный механизм инерционного типа, заключённый в свинцовую рубашку. Перед жалом его ударника - капсюль-воспламенитель. Весь объём перед капсюлем-воспламенителем внутри головной части заполнялся спецсоставом. Коническую донную часть занимал свинцовый сердечник. Ударный механизм взводился в момент движения пули в канале ствола путём инерционного оседания разрезного предохранительного кольца на ударник. Необходимое для взведения усилие более 7 кгс обеспечивало безопасность не только при падении патрона, но и при его утыкании в оружии.
При попадании пули в твёрдую преграду ударник по инерции сдвигался вперёд и накалывал капсюль, воспламенявший зажигательный состав.
Окраска пули - красная вершинка длиной в 5 мм.
Варианты маркировки патрона:
7,62 ПЗ гж (Индекс ГАУ - 57-ЗП-323) - патрон с пристрелочно-зажигательной пулей ПЗ и биметаллической гильзой;
- 7,62 ПЗ гж (Индекс ГРАУ - 7-ЗП-2) - патрон с пристрелочно-зажигательной пулей ПЗ и биметаллической гильзой;
- 7,62 ПЗ гл (Индекс ГАУ - 57-ЗП-322) - патрон с пристрелочно-зажигательной пулей ПЗ и латунной гильзой;
- 7,62 ПЗ гс (Индекс ГРАУ - 7-ЗП-2-01) - патрон с пристрелочно-зажигательной пулей ПЗ и стальной гильзой
7,62 снайперский (индекс 7Н1)
В середине 60-х годов для повышения эффективности огня из снайперской винтовки Драгунова был создан 7,62-мм снайперский патрон. На вооружение поступил в 1967 году. В отличие от патрона с пулей ЛПС, он имеет в 2-2,5 раза лучшую кучность.
В снайперской пуле сердечник расположен в головной части непосредственно под оболочкой. Ведущую и коническую донную часть пули занимает свинцовый сердечник. Это позволило оптимизировать расположение центра тяжести пули и полностью избавиться от технологического эксцентриситета стального сердечника, бывшего основной причиной повышенного рассеивания пуль ЛПС.
Снайперский патрон не маркируется, но на картонные или бумажные пачки, металлические коробки и деревянные ящики наносится надпись "Снайперские".
Следует помнить, что сетка ПСО-1 составлена для траектории патрона с пулей СН.
7,62 снайперский с бронебойной пулей (индекс 7Н14)
7,62-мм патрон со снайперской бронебойной пулей является, по сути, модернизированным вариантом винтовочного снайперского патрона 7Н1. Модернизация патрона заключалась в замене сердечника. Вместо старого сердечника в виде усечённого конуса из стали 10 был разработан новый - остроконечной формы из стали У12А с дополнительной термической обработкой. Новый патрон не уступает по кучности стрельбы патрону 7Н1 и обеспечивает требования по сопрягаемости траектории.
По пробивной способности пуля нового патрона значительно превосходит пулю СН. Она способна на дальности 300 метров пробить 5-мм бронеплиту марки 2П.
Патрон имеет биметаллическую гильзу. На его укупорку кроме надписи "Снайперские" наносится также чёрная полоса.
К сожалению, лучше всего предназначенные для стрельбы из СВД снайперские патроны встречаются нечасто, и в армии чаще всего используют патроны с обычными пулями ЛПС, что влияет на точность и кучность попаданий.
Стреляный 7Н1
7,62 Холостой
Холостой патрон, в котором вместо пули используется обжим дульца гильзы в шестилучевую звезду.
Варианты маркировки патрона:
57-Х-322 - холостой патрон с латунной гильзой;
- 57-Х-323 - холостой патрон с биметаллической гильзой;
- 57-Х-340 - холостой патрон
7,62 Образцовый
Образцовые патроны применяются в качестве эталона при баллистических испытаниях обычно новых партий патронов, а также для аттестации баллистических стволов. Для их снаряжения применяются пули основного назначения, которыми снаряжаются большинство боевых патронов (в настоящее время ЛПС). Образцовые патроны отличаются от серийных только более жёсткими допусками на изготовление, благодаря чему имеют меньший диапазон рассеивания начальных скоростей пуль и максимальных значений давления в канале ствола.
Для отличия от серийного вершинка пули образцового патрона окрашена в белый цвет по длине 5 мм. Отдельного индекса патроны не имеют, но на упаковочные коробки и ящики наносится надпись "Образцовые".
7,62 УЗ
Патроны с усиленным зарядом. С 1953 года снаряжаются пулей ЛПС. От серийных они отличаются тем, что при выстреле развивают большее давление в канале ствола. Их используют на заводах для проверки прочности узла запирания каждого изготовленного образца стрелкового оружия.
Для отличия вся пуля окрашивается чёрным лаком, а на коробках и ящиках наносится надпись "Усиленный заряд".
Варианты маркировки патрона:
57-У-322 - патрон с усиленным зарядом и латунной гильзой;
- 57-У-323 - патрон с усиленным зарядом и биметаллической гильзой
7,62 ВД (индекс 57-У-423)
Патрон высокого давления при выстреле развивает давление большее, чем патроны УЗ. Они используются для проверки прочности стволов. В отличие от патронов УЗ, боеприпасы ВД снаряжаются пулями специальной конструкции.
Окраска пули - вершинка жёлтого цвета. На коробках и ящиках наносится надпись "Высокое давление".
Учебные патроны предназначены, как нетрудно догадаться, для обучения приёмам заряжания и разряжания оружия, а также для изучения его устройства. От боевых они отличаются отсутствием порохового заряда и охолощённым капсюлем, а также наличием четырёх продольных канавок на корпусе гильзы.
В данной таблице приведены ТТХ 7,62-мм винтовочно-пулемётных патронов, в том числе и тех, которые не вошли в статью.
Также, довольно часто для стрельбы из СВД используется спортивный патрон «Экстра» с 13-граммовой пулей.
В некоторых источниках можно встретить упоминание, что данный патрон нельзя использовать в СВД из-за слишком большого давления на затвор по причине использования латунной гильзы и что стрельба этими боеприпасами запрещена производителями (правда, сами производители об этом не в курсе). Практики же, однако, продолжают стрелять данным боеприпасом без каких-либо для себя последствий.
Внимание! Патроны для пулемёта "ШКАС" не подходят для стрельбы из СВД, хотя калибр у них один и тот же.
Патроны укупориваются в деревянные ящики. Всего в ящике помещается 880 патронов.
В ящик укладываются две герметически закрытые металлические коробки (цинки) по 440 патронов в каждой.
Патроны в цинках упакованы в пачки по 20 патронов.
10 (или пять - в зависимости от вместимости) патронов в шахматном порядке размещаются в сменном магазине коробчатой, секторной формы.
Существует три вида магазинов под СВД:
1. Цельнометаллический (то есть все детали из металла) выпуска до начала 90-х, включая и переходный вариант с внутренней опорной планкой уже из полиамида.
2. Корпус металлический, а подаватель и опорная планка из полиамида, при этом установлен подаватель ТИП-1;
3. Корпус из металла, а подаватель и упорная планка из полиамида, при этом установлен "модернизированный" подаватель ТИП-2; целью модернизации являлось уменьшение шума, когда подаватели гремят при встряске, беге, жёсткой ходьбе и т. п. (на фото ТИП-2 - справа, стрелками отмечены дополнительные выступы для уменьшения поперечного перемещения)
ПСО-1 (1П43)
Данный оптический прицел является основным прицелом снайперской винтовки СВД. Герметичен, наполнен азотом, исключает запотевание оптики при перепаде температур. Работоспособен в интервале температур ±50°C. Прицелы могут быть установлены на следующие модели оружия: снайперские винтовки СВД, специальные винтовки ВСС, ВСК и другие.
ТТХ ПСО-1
Видимое увеличение:_______________4,0 крат
Масса:____________________________0,62 кг
Габаритные размеры:_______________337 мм х 136 мм х 72 мм
Угловое поле зрения:______________6 градусов
Предел разрешения:________________12 угл. сек
Всего существует 5 вариантов армейского прицела ПСО-1 для СВД:
1. ПСО-1 с люминисцентным экраном (и соответственно переключателем), предназначенным для обнаружения целей с ИК-подсветкой. Подсветка прицельной сетки от микролампочки (источник питания 2РЦ63) пр-ва Белоруссии; давно не выпускается.
2. То же, но Новосибирского пр-ва; тоже не выпускается.
3. ПСО-1С без люм. экрана со светодиодом первых поколений и соответственно 3V преобразователем напряжения ("вытягивал" 3V из 1.5V источника) пр-ва Новосибирска; не выпускается.
4. ПСО-1М2 без люм. экрана с 1.5V светодиодом и 1.5V источником (выпускается только с короткой крышкой для 2РЦ63) пр-ва Белоруссии.
5. ПСО-1М2 без люм. экрана, с 1.5V светодиодом и 1.5V источником (выпускается, как с "короткой" крышкой под 2РЦ63, так и с "длинной" под источник АА) пр-ва ФГУП ПО НПЗ (Новосибирск).
На фото ПСО-1М2 (вверху Новосибирский, а ниже Белорусский).
Оптический прицел состоит из механической и оптической частей.
Механическая часть прицела включает в себя корпус, верхний и боковой маховички, устройство освещения сетки прицела, выдвижную бленду, резиновый наглазник и колпачок. К слову, хрупкость резины наглазника в холода портит в общем-то неплохой прицел.
Производство ФГУП ПО НПЗ (Новосибирск).
Производство Белоруссия.
Оптическая часть прицела включает в себя объектив, оборачивающую систему, сетку, люминисцентный экран и окуляр.
Объектив служит для получения уменьшенного и перевёрнутого изображения наблюдаемого объекта. Он состоит из трёх линз, из них две - склеенные.
Оборачивающая система предназначена для придания изображению нормального (прямого) положения. Она состоит из четырёх линз, склеенных попарно.
Окуляр предназначен для рассмотрения наблюдаемого объекта в увеличенном и прямом изображении; он состоит из трёх линз, из них две - склеенные.
Корпус служит для соединения всех частей. На кронштейне имеются пазы, упор, зажимной винт, ручка зажимного винта, движок с пружиной и регулировочная гайка.
Кронштейн крепится на прицельныю планку типа "ласточкин хвост".
К корпусу прикреплены указатели (индексы) установок прицела и боковых поправок и колпачок объектива.
Верхний маховичок служит для установки прицела, боковой маховичок - для введения боковых поправок. На корпусе верхнего имеется основная шкала прицела с делениями от 1 до 10 (от 100 и до 1000 метров соответствнно). На корпусе бокового имеется шкала боковых поправок с делениями от 0 до 10 в обе стороны; цена каждого деления соответствует одной тысячной.
На верхней части корпусов маховичков нанесена дополнительная шкала, применяемая при выверке прицела; цена делений шкалы равна 0,5 тысячной.
Что вообще значат эти самые тысячные? Поясню. Вся линия горизонта (360 градусов) разделена на 6000 частей. Одна тысячная - это фактически 1/6000. На расстоянии 100 м от вас одна тысячная будет закрывать 10 см, на 200 м - 20 см, на 300 м - 30 см, на 1000 м - 100 см.
Установки основной шкалы верхнего маховичка до деления 3 фиксируются через одно деление. А вот уже от деления 3 до деления 10 установки верхнего и все установки бокового маховичков фиксируются через каждые полделения (одному делению соответствуют два щелчка).
На торцовых гайках обоих маховичков стрелкой указано направление вращения маховичков или торцовых гаек при внесении нужной поправки в установку прицела и бокового маховичка ("Вверх СТП", "Вниз СТП" - на верхнем, "Влево СТП" и "Вправо СТП" - на боковом). Это означает, что при вращении маховичков или торцовых гаек по направлению стрелки средняя точка попадания (СТП) перемещается в соответствующем направлении.
Примечание: необходимо периодически проверять затяжку винтов на маховичках.
Устройство освещения сетки служит для освещения сетки прицела при стрельбе в сумерках и ночью.
Источником питания в нём служит батарейка, помещаемая в этот отсек.
Для освещения сетки при температурах от +2 и ниже необходимо пользоваться зимним устройством освещения сетки.
Резиновый наглазник предназначен для правильной установки глаза и удобства прицеливания. Кроме того, он предохраняет линзы окуляра от загрязнения и повреждения.
Выдвижная бленда служит для предохранения линз объектива при ненастной погоде от попадания на неё дождя, снега, а также от попадания прямых солнечных лучей при стрельбе против солнца и исключения тем самым демаскирующих снайпера отблесков.
Резиновый колпачок предохраняет линзы объектива от загрязнения и повреждения.
Сетка прицела служит для прицеливания; она сделана на стекле, укреплённом в подвижной рамке (каретке). На сетке прицела нанесены: основной (верхний) угольник для прицеливания при стрельбе до 1000 метров; шкала боковых поправок; дополнительные угольники (ниже шкалы боковых поправок по вертикальной линии) для прицеливания при стрельбе на 1100, 1200 и 1300 метров; дальномерная шкала (сплошная горизонтальная и кривая пунктирная линии).
Для прицеливания при стрельбе с помощью дополнительных угольников необходимо установить на верхнем маховичке прицел 10.
Шкала боковых поправок обозначена снизу (влево и вправо от угольника) цифрой 10, что соответствует десяти тысячным. Расстояние между двумя вертикальными чёрточками шкалы соответствует одной тысячной.
Дальномерная шкала рассчитана на высоту цели 1,7 м (средний рост человека). Это значение высоты цели указано под горизонтальной линией. Над верхней пунктирной линией нанесена шкала с делениями, расстояние между которыми соответствует расстоянию до цели в 100 метров. Цифры шкалы 2, 4, 6, 8 и 10 соответствуют расстояниям 200, 400, 600, 800 и 1000 м.
Люминисцентный экран служит для обнаружения инфракрасных источников света; он представляет собой тонкую пластину из специального химического состава, которая уложена между двумя стёклами. Экран имеет окно со светофильтром в оправе для зарядки экрана и флажок переключения экрана: в сторону светофильтра (горизонтальное положение флажка) - для подзарядки экрана и при стрельбе в обычных условиях; в сторону объектива (вертикальное положение флажка) - при наблюдении и стрельбе по целям, обнаруживающим себя инфракрасным излучением.
Для подзарядки экрана нужно повернуть флажок в горизонтальное положение и положить прицел окном со светофильтром к свету или подвергнуть облучению от источника света, содержащего ультрафиолетовые лучи.
Время подзарядки: при дневном рассеянном свете - 15 минут; при освещении прямыми солнечными лучами и при облучении электролампой мощностью 100-200 Вт на расстоянии 20 см - 7-10 минут.
Заряженный экран сохраняет способность улавливать инфракрасные лучи в течение 6-7 суток, после чего его нужно снова зарядить.
Механический (открытый) прицел используется в случае повреждения (выхода из строя) оптического прицела или в ближнем бою. Его устройство и использование почти такие же, как у Автомата Калашникова , разница только в том, что на шкале нанесено 12 делений, соответствующих прицельной дальности в 1200 метров, а постоянная установка прицела соответствует цифре 4.
По отзывам, ПСО-1 - это не самый лучший снайперский прицел в мире - у него не очень хорошая видимость, мутные линзы, малая светосила и низкое качество сборки (особенно у белорусского производства) - вплоть до рассыпания конструкции. Однако он является основным штатным прицелом у СВД и довольно-таки прост в использовании и обучении. Так что ищите те образцы, которые собраны на совесть - особенно советской сборки...
Всё это так же относится практически ко всем нижеследующим образцам дневных прицелов...
Прицел снайперский панкратический ПСП-1 (1П21)
Предназначен для ведения точного огня из снайперских винтовок и пулемётов во всём диапазоне дальностей стрельбы данного оружия. Прицел 1П21 обладает переменной кратностью увеличения и устройством подсветки сетки. Определение расстояния до объекта производится по нормированным целям высотой 0,75 м и 1,5 м и шириной 0,5 м.
В диапазоне от 300 до 900 метров установка углов прицеливания производится одновременно: при изменении кратности увеличения автоматически вводится поправка в положении линии прицеливания. Герметичный корпус изделий заполнен сухим азотом для предотвращения запотевания оптических поверхностей при резком изменении температуры.
ТТХ ПСП-1
Видимое увеличение:_______________3-9 крат
Масса:____________________________1,25 кг
Габаритные размеры:_______________400 мм х 150 мм х 73 мм
Напряжение питания:_______________1,5 В
Угловое поле зрения:______________6°11"-2°23" градусов
Предел разрешения:________________20-10 угл. сек
1П59 "Гиперон" (прицел панкратический)
Прицел 1П59 предназначен для ведения прицельной стрельбы из снайперской винтовки Драгунова. Прицел обеспечивает обнаружение цели, определение дальности до неё с одновременной установкой углов прицеливания и позволяет вести прицельную стрельбу при видимом увеличении от 3 до 10 крат в дневное время, в сумерки и ночью. Диапазон рабочей температуры окружающей среды - ±50°C.
ТТХ 1П59 "Гиперон"
Видимое увеличение:_______________3-10 крат
Масса с кронштейном:______________1,2 кг
Питание для подсветки сетки:______литиевый элемент типа ER6S
Угловое поле зрения:______________7,6-2,5 градусов
Предел разрешения:________________6-20 угл. сек
НСПУ-3 "Казуар" (ночной стрелковый прицел униф. 1ПН51)
Электронно-оптический прибор пассивного действия. Предназначен для наблюдения и обеспечения прицельной стрельбы ночью из автоматов АКМН (АКМСН), АК-74Н (АКС-74Н), АКС-74УН, пулемётов РПКН (РПКСН), РПК-74Н (РПКС-74Н), ПКМН (ПКМСН), снайперской винтовки СВДН (СВДСН), ручного противотанкового гранатомёта РПГ-7Н (РПГ-7ДН). Прицел оснащён механизмами введения углов прицеливания, выверки по высоте и направлению, механизмом регулировки яркости сетки. С помощью прицела можно определять расстояние до цели, если известны её размеры.
ТТХ НСПУ-3 (1ПН51)
Поколение ЭОП:____________________2
Видимое увеличение:_______________3,46 крат
Масса:____________________________2,1 кг
Габаритные размеры:_______________300 мм х 210 мм х 140 мм
Дальность обнаружения целей:______танки - 700 м; солдаты - 400 м
Угловое поле зрения:______________9,5 градусов
Примечание: ЭОП - электронно-оптический преобразователь. Это "сердце" прибора ночного видения, он собирает и усиливает то малое количество света, которое человек не видит глазом (от звёзд, луны, далёкого города, от инфракрасной подсветки, если речь идёт о полностью закрытом помещении типа пещеры или подвала). То есть в приборе ночного видения - самое главное ЭОП (электронику и оптику можно и в Китае делать). Производство их ну ооочень дорогостоящее дело. Серьёзные мощности есть только в России (Новосибирск, в Подмосковье) и США (Litton, ITT). То есть там, где не экономили на армейских расходах.
НСПУ-М (ночной стрелковый прицел униф. 1ПН58)
Модернизированный унифицированный ночной прицел предназначен для наблюдения за полем боя и прицеливания при стрельбе в условиях естественной освещённости от луны и звёзд, выпускается ПО "Новосибирский приборостроительный завод".
Прицел имеет удлинённый литой корпус с расширенным кронштейном. ЭОП 1-го поколения имеет достаточно большой коэффициент усиления и надёжную систему защиты от внешних засветок. Прицел позволяет распознать человека в полный рост при свете луны и звёзд на расстоянии до 300 метров, хорошо зарекомендовал себя в реальных боевых действиях.
Этот электронно-оптический прибор пассивного действия предназначен для наблюдения и обеспечения прицельной стрельбы ночью из автоматов АКМН (АКМСН) , АК-74Н (АКС-74Н), АКС-74УН, пулемётов РПКН (РПКСН), РПК-74Н (РПКС-74Н), ПКМН (ПКСМСН), снайперской винтовки СВДН (СВДСН), ручного противотанкового гранатомёта РПГ-7Н (РПГ-7ДН). Прицел оснащён механизмами введения углов прицеливания, выверки по высоте и направлению, механизмом регулировки яркости сетки. С помощью прицела можно определять расстояние до цели, если известны её размеры.
ТТХ НСПУ-М (1ПН58)
Поколение ЭОП:____________________1
Видимое увеличение:_______________3,5 крат
Масса:____________________________2 кг
Габаритные размеры:_______________458 мм х 186 мм х 99 мм
Напряжение питания:_______________6,25 В
Дальность обнаружения целей:______танки - 600 м; солдаты - 400 м
Угловое поле зрения:______________5 градусов
Предел разрешения:________________28 угл. сек
Совет касательно ночных прицелов: при прицеливании ночью желательно плотно прижимать глаз к наглазнику, чтобы подсветка не освещала лицо, а то по обозначенной таким маркером мишени (в виде лица) очень целиться удобно.
Ночной прицел 1ПН93-4 на ЭОПе 3-го поколения для снайперской винтовки СВД предназначен для наблюдения за полем боя и ведения прицельной стрельбы в условиях естественной ночной освещённости при температуре окружающей среды от плюс 50°C до минус 50°С и относительной влажности воздуха до 100% (при температуре 25°С).
Источник питания - элемент АА, 1 шт.
ТТХ 1ПН93-4
Поколение ЭОП:____________________3
Видимое увеличение:_______________4 крат
Габаритные размеры:_______________250 мм х 190 мм х 81 мм
Напряжение питания:_______________1,5 В
Дальность обнаружения целей:______танки - 600 м; солдаты - 400 м
Ну а теперь, соответственно, у нас на очереди отработка навыков обращения с оружием.
Первым делом, конечно, следует вскрыть цинк с патронами.
Снарядить магазин патронами: взять магазин одной рукой выпуклой частью к себе и подавателем вверх; другой рукой взять патроны так, чтобы донце гильзы смотрело в сторону магазина; нажимом большого пальца вкладывать патроны по одному под загибы боковых стенок магазина дном гильзы к задней (выпуклой) стенке магазина.
Если магазин снаряжён полностью, то в отверстии на задней стенке магазина виден патрон.
Присоединить снаряжённый магазин к винтовке: ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя так, чтобы защёлка заскочила за опорный выступ магазина.
Выключить предохранитель, опустив его вниз (должна быть видна буква "О" - "Огонь"). Откроется вырез для движения рукоятки перезаряжания.
Если ведение огня не предстоит, то следует поставить винтовку на предохранитель, подняв его вверх (должна быть видна буква "П"). Вырез для движения рукоятки перезаряжания будет закрыт.
Изготовиться к стрельбе, приняв нужное положение.
Снять чехол с оптического прицела (если он одет) и уложить его в сумку для оптического прицела и магазинов.
Если прицел не был установлен, то его, естественно, следует установить. Устанавливается прицел на стандартное посадочное место типа "ласточкин хвост".
Необходимо следить за правильной установкой прицела. При установке посадочное место прицела и «ласточкин хвост» на винтовке должны быть очищены от мельчайших частичек грязи. Гайка, регулирующая фиксатор прицела, должна быть подтянута, чтобы исключить малейший люфт.
Снять резиновый колпачок с объектива и надеть его на корпус для батарейки. Если погода ненастная или спереди падают солнечные лучи - выдвинуть вперёд бленду.
Установить прицел и ввести боковые поправки: поочерёдно вращая верхний и боковой маховички, поставить против указателя нужное деление прицела (для верхнего) и деление шкалы боковых поправок (для нижнего).
При введении боковых поправок пользоваться: для перемещения средней точки попадания (СТП) вправо - шкалой с чёрными цифрами; для перемещения СТП влево - шкалой с красными цифрами.
Для выбора установок прицела, точки прицеливания и определения боковых поправок необходимо измерить расстояние до цели и учесть внешние условия, которые могут оказать влияние на дальность и направление полёта пули. При стрельбе по движущейся цели, кроме того, необходимо учесть направление и скорость её движения.
Прицел, боковая поправка и точка прицеливания выбираются с таким расчётом, чтобы при стрельбе средняя траектория проходила посередине цели.
За табличные условия стрельбы принимаются: температура воздуха +15 градусов C; отсутствие ветра; отсутствие превышения местности над уровнем моря; угол места цели, не превышающий 15 градусов.
Значительное отклонение внешних условий стрельбы от табличных (нормальных) изеняет дальность полёта пули или отклоняет её в сторону от плоскости стрельбы.
Расстояние до целей может быть определено глазомером, по дальномерной шкале оптического прицела и по формуле "тысячной".
Рассмотрим способ определения по шкале.
Для этого необходимо навести шкалу на цель так, чтобы она располагалась между сплошной горизонтальной и наклонной пунктирной линиями. Штрих шкалы, расположенный над целью, указывает расстояние до цели, имеющей высоту 1,7 м.
Снайперы - одна из важнейших «каст» любой современной армии. От их действий зависит очень многое, так как в боевых условиях меткий стрелок выводит из строя вражеских офицеров и наиболее активных солдат. Это создает панику и заставляет противника отступить. Неудивительно, что оружейники уделяют столько внимания созданию снайперских винтовок. Из современных модификаций опытный стрелок может поразить цель с расстояния 1,5-1,9 км! Но практика показывает, что первую скрипку в реальном бою играют не такие виртуозы снайперского мастерства, а рядовые стрелки, у которых на вооружении стоит простая и надежная винтовка. Драгунов Евгений Федорович в свое время создал именно такое оружие.
Нестареющая классика
В 2013 году исполнилось ровно 50 лет с того момента, как на вооружение советской армии была принята легендарная винтовка СВД. В ноябре того же года появились сведения, что отечественные оружейники создали комплект модернизации, с которым оружие должно было войти в новый комплект «Ратник». Оружие получает совершенно новый ствол, новую крышку ствольной коробки с планкой Пиккатини на ней. Она значительно расширяет ассортимент возможного «обвеса», который может быть установлен бойцом в любое время. Владимир Злобин, который в настоящее время занимает пост ведущего конструктора «Ижмаша», сообщает, что в конструкцию будут добавлены складные сошки и телескопический приклад.
Указанные меры помогут значительно улучшить эргономику оружия. После всех этих мероприятий в руках бойцов окажется практически новая винтовка. Драгунов в свое время создал прекрасную, вне всякого сомнения, схему, но современные условия предъявляют к снайперскому оружию несколько иные требования. В настоящее время идут разговоры о создании на базе «драгунка» принципиально новых стрелковых комплексов, которые будут полностью отвечать реалиям 21 века.
Начало работ
СВД - достаточно старая винтовка. Драгунов начал ее разработку еще в 1958 году. Точнее, в то время ему была поручено создание принципиально нового самозарядного оружия для армии. Выбор был неслучаен, так как Евгений Федорович к тому времени обладал огромным опытом. Благодаря этому ему удалось в кратчайшие сроки создать действительно отличную и «долгоиграющую» винтовку.
Уже в начале 1963 года она прошла все комплексы государственных испытаний и была принята на вооружение СА. Всего за пять лет! За полвека, что существует эта винтовка, она получила буквально-таки всемирное признание: к настоящему времени она и ее клоны состоят на вооружении более чем 30 государств! Даже зарубежные эксперты говорят, что в своем классе ТТХ СВД - лучшие. К слову говоря, западные оружейники очень долго не имели никакого представления об устройстве этой винтовки. Первые экземпляры попали в руки внешнего отдела разведки США только в 1980 году, после ввода советских войск в Афганистан.
Основные сведения об устройстве
Работает винтовка по полуавтоматическому принципу. Пороховые газы воздействуют на автоматику после отвода из канала ствола. Как и на легендарном АК, запирание происходит посредством поворота затвора. В отличие от детища Калашникова, используется три боевых упора. Это положительно влияет на точность и кучность стрельбы. Эксперты полагают, что Евгений Федорович сделал бы и четыре, и пять упоров, но этому препятствовали требования МО СССР о максимальном упрощении конструкции, чтобы винтовка, в случае необходимости, могла бы производиться на любых предприятиях.
Вообще непросто создавалась эта винтовка! Драгунов сталкивался с кучей взаимоисключающих факторов и требований во время своей работы. Во-первых, Евгению Федоровичу было поручено создать оружие с высокой точностью стрельбы, но МО требовало высокой надежности. Приходилось сильно увеличивать зазоры между деталями, а это очень плохо влияло на ту самую точность и кучность... Но Драгунов смог найти идеальный компромисс, в результате чего его оружие и по сей день способно конкурировать с лучшими зарубежными самозарядными винтовками. Учитывая, что СВД, цена которой во много раз ниже стоимости основных западных аналогов, производилась огромными партиями, замены ей не будет еще очень долго.
Следует учесть и мнение ведущих отечественных экспертов. Они полагают, что ТТХ СВД могли бы предусматривать создание оружия, обладающего лучшей кучностью, если не бы не требование максимальной унификации винтовки с АК-47. Это было оправдано с точки зрения минимизации затрат на производство, но не слишком хорошо сказалось на характеристиках изделия. Впрочем, войсковые снайперы СВД вполне довольны, так как это оружие занимает именно ту нишу, для которого оно и было разработано. Лишь только отсутствие в строевых частях истинно снайперского оружия, способного вести прицельный огонь на расстояние более 900 метров, вынуждает использовать в этом амплуа «Драгунова».
О точности и дальности стрельбы
Какова стандартная дальность СВД? Если солдат хорошо обучен, то он может вести огонь на расстоянии до 500 метров. Показатели кучности при этом не превышают 1,04 угловой минуты. Следующие типы целей (при условии использования качественных патронов) могут быть поражены на следующем расстоянии: головная мишень - 300 метров, грудная фигура - до полукилометра, поясная фигура - до 600 метров. Бегущего человека снайпер может «снять» на расстоянии до 800 метров. На винтовку устанавливается хорошо себя зарекомендовавший прицел СВД ПСО-1, который теоретически позволяет вести огонь на 1300 м. Но на практике на этом расстоянии возможно попасть только в групповые цели или использовать винтовку в целях ведения беспокоящего огня.
Здесь важно понимать вот что: винтовки Драгунова (СВД) не относятся к снайперскому оружию в современном понимании этого слова. Человек, вооруженный ею, осуществляет поддержку стандартной мотострелковой роты на расстоянии в 600 метров. Стрелок подавляет огневые точки, "снимает" гранатометчиков и огнеметчиков, не давая подойти им к БМП и танкам на дистанцию прицельного выстрела. А потому глупо сравнивать СВД и «Баррет». В тех же американских войсках активно используется аналогичное ей оружие (кое-где можно встретить даже старые М14), причем никаких претензий к нему не предъявляется.
Принцип работы и этапы создания
Как мы уже и говорили, на вооружение винтовку приняли еще в СССР в 1963 году. Государственный конкурс стартовал в 1958 году, тогда же его выиграл авторский коллектив оружейников, возглавляемый Евгением Федоровичем. Необходимо отметить, что в конкурсе участвовал сам Калашников. Михаил Тимофеевич представил на суд комиссии винтовку, созданную на базе обычного АКМ, переделанного под огонь одиночными и с усиленным стволом. Но конструкция Драгунова, ни в чем не уступая детищу Калашникова по надежности, была намного точнее и кучнее. Учтя пожелания членов комиссии, оружейник создал свою легендарную СВД.
Патроны и прицел
Так как характеристики стандартных патронов, которые существовали к тому времени, Драгунова не удовлетворяли, был создан специальный, снайперский тип. В этом случае пуля СВД имеет стальной сердечник из закаленной стали, который значительно улучшает баллистику и характеристики пробиваемости. Несмотря на это, винтовка может использовать всю номенклатуру патронов 7,62х54 мм (стандартный калибр СВД), которые были созданы в СССР и РФ. Конечно, стрельба пулеметными боеприпасами показывает крайне плохие результаты. Дело тут в откровенно плохом ОТК для этого типа боеприпаса, когда в патронах одной и той же партии оказываются совершенно разные пороховые навески. Играет свою роль и более низкое качество самого пороха. Это приводит не только к падению дальности, кучности и точности, но и к повышенному загрязнению и износу оружия.
В обычном случае прицел СВД - ПСО-1. Его создали в 1963 году специально под детище Драгунова, причем ПСО долгое время был одним из наиболее совершенных прицелов во всем мире; он долгое время производился советской промышленностью огромными партиями. Особенностью этого изделия была удачная сетка прицеливания, которая позволяла вносить правки на горизонтальное отклонение «на ходу», не прибегая к корректировкам при помощи боковых маховиков. Это значительно повышает вероятность успешного выстрела и избавляет от необходимости смещать оружие с линии прицеливания.
Стрельба
Мало кто об этом помнит, но калибр СВД допускает использование экспансивных патронов типа JSP и JHP. Огонь - только одиночный. Патроны подаются из отъемного коробчатого магазина, вмещающего ровно десять патронов. Оружие оснащается пламегасителем с пятью прорезями, который не только значительно снижает заметность стрелка в ночное время, но и предохраняет ствол оружия от загрязнений. Имеется в конструкции винтовки и газовый регулятор. С его помощью можно отрегулировать силу отката подвижных частей оружия, что благоприятно сказывается на долговечности и СВД. Цена же самой винтовки и запасных к ней частей такова, что она оказывается практически «вечной». Крайне важная особенность для массовой, призывной армии.
Приклад, укороченный вариант
Приклад - жесткого, скелетного типа. Другой особенностью СВД является расположение предохранителя, а также ствольная коробка, изготовляемая простым и дешевым методом штамповки. От большинства аналогичных винтовок она отличается еще и штатным штык-ножом, идущим в комплекте с оружием. За все время эксплуатации солдаты однозначно указывали только на один недостаток - длину. Если бы речь шла о классической снайперской винтовке, эта величина казалась бы совершенно нормальной, но для мотопехоты, в особенности ВДВ, она была излишней.
А потому во время войны в Афганистане была создана СВДС со складным прикладом, оснащенная пламегасителем укороченного типа. Следует отметить, что сегодня в большинстве строевых частей эксплуатируется именно этот вариант. Кроме того, впоследствии тульское КБ создало модификацию СВУ (ОЦ-03). Это та же СВД, но переделанная по схеме "булл-пап". Сохраняя прежнюю длину ствола, она намного короче оригинала. Впрочем, в войсках от этой разновидности в восторг не пришли: она обладает меньшей прицельной дальностью и более выраженной отдачей с подкидыванием ствола.
Автоматический же режим, который являлся изюминкой тульской разработки, в реальности оказался бесполезен из-за устрашающей отдачи и малой емкости магазина этого варианта СВД. Характеристики СВУ (ОЦ-03) не удовлетворили также бойцов специальных подразделений МВД и ФСБ (для которых она, в общем-то, и создавалась). В основном их не устраивают характеристики стандартного патрона 7,62х54r. Дело в том, что пуля этого патрона обладает слишком высокой пробивной силой, что для действий в городе и прочих населенных пунктах неприемлемо, так как этот фактор может привести к гибели или тяжелым ранениям гражданских лиц.
Принцип действия автоматики
Пороховые газы отводятся из канала ствола через специальное отверстие. Затвор, запирающий ствол, движется против часовой стрелки. Мы уже говорили, что СВД оснащается тремя боевыми упорами, но это не совсем так: в роли третьего используется досылатель патрона. Это решение позволило значительно увеличить площадь боевых упоров, не наращивая их количества. Результатом такого конструкторского решения стала кучная стрельба из СВД с высокой точностью последней.
В газовую камеру часть попадает часть пороховых газов, которые идут вслед за пулей, после чего создаваемое ими давление просто отбрасывает газовый поршень назад. Вместе с ним уходит и затворная рама. В этот момент происходит открытие ствольного канала посредством поворота затвора, стрелянная гильза выбрасывается, а затворная рама ставит спусковой крючок на боевой взвод (автоспуск). Возвратный механизм отправляет газовый поршень с рамой в их изначальное положение, а затвор при помощи третьего упора посылает в патронник новый патрон с одновременным закрытием канала последнего.
Затвор поворачивается влево. Боевые упоры при этом заходят в специальные выступы, вырезанные в стенке ствольной коробки. Как оружие, СВД отличается крайней простотой и технологичностью изготовления. Это и по сей день делает честь Евгению Федоровичу.
Принцип произведения нового выстрела
Солдату, чтобы снова выстрелить, требуется просто заново нажать на спусковой крючок. Как только он освобождается, его тяга и зацеп вытаскивают шептало, оно поворачивается и разъединяется с боевым взводом. Курок бьет по ударнику, тот накалывает капсюль патрона. Так происходит новый выстрел. Если он был произведен посредством использования последнего патрона, когда затвор движется назад, поднимается специальный упор, за который он цепляется и фиксируется в крайнем заднем положении. Проще говоря, боевая СВД имеет затворную задержку, за отсутствие которой некоторые ругают тот же АКМ.
Прочие мнения специалистов
Для своего времени, как считают оружейные эксперты, винтовка имела прекрасные эргономические показатели: она отлично сбалансирована, как влитая сидит в руках, внушая стрелку уверенность, ее легко удерживать на линии огня. Если в роли стрелка выступает действительно тренированный солдат, то за минуту он может произвести вплоть до 30 прицельных, выверенных выстрелов. Если же говорить о замечаниях, касающихся ее длины и практической дальнобойности, то все эти моменты мы обсуждали выше.
Винтовка эта использовалась во всех вооруженных конфликтах, в которых участвовал СССР, а затем и Российская Федерация, начиная с 1963 года. За это время ее высоко оценили и зарубежные военные эксперты, вследствие чего клоны «драгунова» и его производные оказались на вооружении более трех десятков стран по всему миру. Таким образом, СВД (характеристики которой были рассмотрены в статье) по-прежнему остается легким, надежным и распространенным оружием, которое полностью справляется с теми задачами, для выполнения которых оно создавалось.
Крупнокалиберная модификация
Отдельно хотелось бы остановиться на крупнокалиберном варианте легендарной винтовки - СВДК. Это оружие было разработано как раз-таки с целью избавиться от некоторых недостатков прародителя, оставив неизменными прочие характеристики. В частности, конструкторы хотели достичь большей прицельной давности и вероятности поражения целей в бронежилете. Вместо обычного патрона 7,62*54 мм, который используется в обычной СВД, был выбран боеприпас калибра 9,3*64 мм (9СН/7Н33). Вообще, этот патрон уникален для военной практики, так как изначально это был 9,3*64 Brenneke, использовавшийся исключительно в охотничьих целях.
Впервые он появился в Германии. Произошло это в 1910 году. Автором был Вильгельм Бреннеке, причем разработка велась для винтовки Маузера со скользящим затвором. Аналог такого патрона до сих пор используется в отечественных охотничьих карабинах "Тигр-9", "Лось-9". У получившегося оружия очень много общего со стандартной СВД. Конечно, есть определенные различия в деталях, но связаны они с иным патроном. Так, у СВДК имеется более тяжелый ствол, массивный штампованный магазин, а также сошки с креплениями. Последний элемент значительно увеличивает вес оружия, к чему далеко не все стрелки относятся однозначно. Одним нравится повышенная устойчивость, прочие жалуются на возросшую утомляемость.
В любом случае данное оружие широкого распространения в войсках не получило. «Виноват» оказался патрон Бреннеке. Дело в том, что его основные положительные качества раскрываются на дистанции до 300 метров. На этом расстоянии прекрасно себя показывает стандартная СВД… С увеличением расстояния резко падает точность и кучность, да и пробивные качества нового боеприпаса оказались куда ниже необходимого. Впрочем, против противника в бронежилете этот патрон показал себя неплохо, так что перспективы у оружия все-таки есть. Однако пока что лучше себя показывает модернизированная СВД. Обзор винтовки на этом можно считать законченным. В нашей статье мы постарались рассмотреть все положительные и отрицательные стороны оружия, которое недавно отметило свой полувековой юбилей.
Хочу добавить немного от себя. Первый раз СВД я увидел в армии, это был 95-97 год. Тогда я проходил срочную военную службу в рядах РА в далеком и прекрасном ЗАБВО, недалеко от города Чита, поселок Угдан. Не знаю как сейчас, но в те времена, в боевых частях РА, нас от 4 до-5 раз в месяц возили на стрельбы. Может быть нашей части повезло, что полигон(стрельбище) был рядом в 10 км, либо действительно в те времена, это было обязанностью всех нормальных командиров подготовить своих солдат и сделать из них мужиков, не только на стрельбах, но и в повседневной жизни.
Всегда вспоминаю свою срочную службу только с теплотой и светлыми воспоминаниями. Пусть был определенный негатив где-то в службе, но это все такая мелочь, от истинных воспоминаний. Те, кто конечно не служил - далеки от реалий и почему-то, в последние лет так 5-7, вообще боятся как черт ладана служить. С чем это связано понятно, да и парней (мужиков и мужей) на Руси матушке ох как мало осталось, кто бы смог за нее Родимую постоять........ох как мало.
Да, простите отвлекся. Больная тема для меня, но все же...
Так вот, стрелял я с этой машинки всего два раза в своей жизни. Всё это происходило в армии и то под дембель: первый раз произвел три выстрела, а в последующий всего семь. Но хочу сказать Вам - это никогда не забудется! По крайне мере для меня! Приходилось стрелять в своей жизни с АКМ, АКСУ, ПМ, не берем Сайгу, ИЖ (с периодическим постоянством), но это...............это просто... ну не забываемое! Словами мне Вам не объяснить... Только спустя столько лет, я понимаю, почему они занимали лежки не такие, как стандарт для рядового состава 100 метров. Лежка была от 300 метров.
Техническое описание и инструкция по эксплуатации 7,62-мм снайперской винтовки Драгунова
Назначение винтовки 7,62 мм снайперская винтовка Драгунова (индекс 6В1) является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей. Прицел снайперский оптический (индекс 6Ц1) служит для точного прицеливания из снайперской винтовки по различным целям.
Состав винтовки. В комплект снайперской винтовки входят (рисунок выше):
Прицел снайперский оптический, индекс 6Ц1
- 1 шт.
Штык-нож, индекс 6Х5
- 1 шт.
Сумка для прицела и магазинов, индекс 6Ш18
- 1шт.
Сумка под ЗИП, индекс 6Ш26
- 1 шт.
Ремень для ношения стрелкового оружия, индекс 6Ш5
- 1 шт.
Прицел снайперский оптический комплектуется чехлом, зимней системой освещения и индивидуальным ЗИП-ом.
Технические данные.
Основные конструктивные баллистические характеристики
винтовки, винтовочного патрона и конструктивные данные оптического прицела.
1. Калибр, м.............................................................7,62
2. Число нарезов......................................................4
3. Прицельная дальность, м:
с оптическим прицелом.............................................1300
с открытым прицелом...............................................1200
4. Начальная скорость пули, м/с............................... 830
5. Дальность полета пули,
до которой сохраняется ее
убойное действие, м..................................................3800
6. Масса винтовки без
штыка-ножа с оптическим
прицелом, не снаряженным
магазином и щекой, кг...............................................4,3
7. Емкость магазина, патронов................................... 10
8. Длина винтовки, мм:
без штыка-ножа........................................................1220
с примкнутым штыком-ножом.....................................1370
9. Масса патрона, г....................................................21,8
10. Масса обыкновенной пули
со стальным сердечником, г........................................9,6
11. Масса порохового заряда, г.................................. 3,1
12. Увеличение оптического
прицела, крат............................................................4
13. Поле зрения прицела, градус............................... 6
14. Диаметр зрачка выхода, мм...................................6
15. Удаление зрачка выхода, мм.................................68,2
16. Разрешающая способность,
секунда,...................................................................12
17. Длина прицела с наглазником
и выдвинутой блендой, м........................................... 375
18. Ширина прицела, мм.............................................70
19. Высота прицела, мм..............................................132
20. Масса прицела, г..................................................616
21. Масса прицела с комплектом
ЗИП и чехлом, г..........................................................926
Винтовочные патроны
Для стрельбы из снайперской винтовки применяются винтовочные патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны. Огонь из снайперской винтовки ведется одиночными выстрелами.
7,62х53R мм винтовочный патрон с пулей со стальным сердечником (57-Н-323 С)
7,62х53R мм винтовочный патрон снайперский (7-Н-1)
7,62х53R мм винтовочный патрон снайперский с бронебойной пулей (7-Н-14)
7,62х53R мм винтовочный патрон с термоупрочненным сердечником (7-Н-13)
7,62х53R мм винтовочный патрон с пристрелочно-зажигательной пулей (ПЗ)
7,62х53R мм винтовочный патрон с трассирующей пулей Т46 (Т46М) (7-Т-2 (7-Т-2М))
7,62х53R мм винтовочный патрон с бронебойной пулей БП (7-Н-26)
7,62х53R мм винтовочный патрон с бронебойно-трассирующей пулей (7-БТ-1)
7,62х53R мм винтовочный патрон с бронебойно-зажигательной пулей Б-32 (7-БЗ-3)
Оптический прицел ПСО-1
Оптический прицел позволяет вести огонь ночью по инфракрасным источникам, а также при неблагоприятных условиях освещения, когда с открытым прицелом стрелять по целям затруднительно.
При наблюдении инфракрасных источников излучаемые источником инфракрасные лучи проходят через объектив прицела и воздействуют на экран, находящийся в фокальной плоскости объектива. В месте действия инфракрасных лучей на экране возникает свечение, дающее видимое изображение источника в виде круглого пятна зеленоватого цвета.
Технические характеристики прицела снайперского оптического ПСО-1
Увеличение прицела - 4-кратное
Поле зрения - 6 градусов
Длина прицела с наглазником и блендой - 375 мм
Удаление выходного зрачка - 68 мм
Диаметр выходного зрачка - 6 мм
Световой диаметр объектива, мм - 24
Предел разрешения, угл./сек - 12
Напряжение питания, В - 1,5
Масса оптического прицела ПСО-1 - 0,58 кг/b]
Устройство прицела снайперского оптического ПСО-1
Оптический прицел является основным прицелом снайперской винтовки СВД.
Герметичен, наполнен азотом, исключает запотевание оптики при перепаде температур.
Работоспособен в интервале температур -50+C. Прицелы могут быть установлены на следующие модели оружия:снайперские винтовки СВД, специальные винтовки ВСС, ВСК и другие.
Прицелы снайперские оптические выпускаются в следующих модификациях:ПСО-1, ПСО-1-1,
ПСО-1М2, ПСО-2, ПСО-3.
Оптический прицел состоит из механической и оптической частей.
Механическая часть прицела включает:
корпус, верхний и боковой маховички, устройство освещения сетки прицела, выдвижную бленду, резиновый наглазник и колпачок.
Оптическая часть прицела включает:
объектив, оборачивающую систему, сетку, люминесцентный экран и окуляр.
1 - выдвижная бленда, 2 - верхний маховичок, 3 - корпус,
4 - резиновый наглазник, 5 - колпачок с упором,
6 - корпус для батарейки, 7 - кронштейн, 8 - электролампочка,
9 - тумблер, 10 - колпачок объектива, 11 - указатель,
12 - стопорный винт, 13 - боковой маховичок,
14 - упор, 15 - движок, 16 - зажимной винт.
Механическая часть ПСО-1
Корпус служит для соединения всех частей прицела на винтовке. На кронштейне имеются пазы, упор, зажимной винт, ручка зажимного винта, движок с пружиной и регулировочная гайка. К корпусу прикреплены указатели (индексы) установок прицела и боковых поправок и колпачок объектива. Верхний маховичок служит для установки прицела, боковой маховичок - для введения боковых поправок. По своему устройству они одинаковы и имеют корпус маховичка, пружинную шайбу, торцовую гайку и соединительный (центральный) винт. Сверху на каждом из маховичков сделано три отверстия: среднее - для соединительного винта, два крайних - для стопорных винтов.
Пружинная шайба служит для удержания маховичка в приданном положении. Устройство освещения сетки служит для освещения сетки прицела при стрельбе в сумерки и ночью. Оно состоит: из корпуса с контактным винтом, батарейки, являющейся источником тока, колпачка с упором и пружиной для поджатия батарейки к винту, проводов, соединяющих винт (батарейку) с электролампочкой через тумблер, тумблера для включения и выключения электролампочки.
Батарейка устанавливается в корпус так, чтобы центральный электрод был подключен к винту, а боковой электрод (смещенный в сторону) - к корпусу; для этого контактная пластина бокового электрода загибается за край корпуса, после чего надевается колпачок.Для освещения сетки при температурах от +2? С и ниже необходимо пользоваться зимним устройством освещения сетки, состоящим из корпуса, колпачка и экранированного провода. Для подготовки зимнего устройства освещения сетки к стрельбе необходимо батарейку вложить в корпус зимнего устройства так, как указано выше, и надеть на него колпачок, снятый с корпуса на прицеле, а колпачок зимнего устройства надеть на корпус устройства на прицеле. Корпус зимнего устройства с батарейкой переносится в кармане гимнастерки или шинели снайпера, а экранированный провод может пропускаться через левый рукав верхней одежды. Наглазник (резиновый) предназначен для правильной установки глаза и удобства прицеливания. Кроме того, он предохраняет линзы окуляра от загрязнения и повреждения. Выдвижная бленда служит для предохранения линз объектива при ненастной погоде от попадания на нее дождя, снега, а также от попадания прямых солнечных лучей при стрельбе против солнца и исключения тем самым демаскирующих снайпера отблесков.
Резиновый колпачок предохраняет линзы объектива от загрязнения и повреждения.
1 - корпус,
2 - торцовая гайка,
3 - стопорные винты,
4 - соединительный винт,
5 - дополнительная шкала,
6 - индекс,
7 - указатель.
На корпусе верхнего маховичка имеется основная шкала прицела с делениями от 1 до 10; цифры шкалы обозначают дальности стрельбы в сотнях метров.
На корпусе бокового маховичка имеется шкала боковых поправок с делениями от 0 до 10 в обе стороны;
цена каждого деления соответствует одной тысячной, (0-01). На верхней части корпусов маховичков нанесена дополнительная шкала, применяемая при выверке прицела; цена делений шкалы равна 0,5 тысячной. Установки основной шкалы верхнего маховичка до деления 3 фиксируются через одно деление. От деления 3 до деления 10 установки этого маховичка, а также все установки шкалы бокового маховичка фиксируются через каждые полделения (одному делению соответствуют два щелчка).
На торцовых гайках верхнего и бокового маховичков стрелкой указано направление вращения маховичков или торцовых гаек при внесении нужной поправки в установку прицела и бокового маховичка ("Вверх СТП", "Вниз СТП" - на верхнем маховичке, "Вправо СТП", "Влево СТП" - на боковом маховичке). Это означает, что при вращении маховичков или торцовых гаек по направлению стрелки средняя точка попадания (СТП) перемещается в соответствующем направлении (вверх, вправо и т. п.).
Соединительный винт связывает торцовую гайку с кареткой и при вращении маховичка или гайки передвигает каретку с сеткой прицела в нужном направлении.
Запасными частями, инструментом и принадлежностью к оптическому прицелу являются: запасные батарейки и электролампочки, светофильтр, ключ-отвертка для ввинчивания и вывинчивания электролампочек, салфетка и резиновый колпачок на тумблер.
Светофильтр надевается на окуляр при появлении дымки в воздухе и понижении освещенности.
К каждой снайперской винтовке положены:
сумка для переноски оптического прицела и магазинов;
чехол для оптического прицела;
сумочка для переноски зимнего устройства освещения сетки, запасных батареек и масленки.
Сумка для переноски оптического прицела и магазинов имеет:
карман для оптического прицела;
четыре кармана для магазинов;
карманы для шомпола, пенала, щеки-приклада, ключа-отвертки, салфетки и светофильтра.
Оптическая система ПСО-1. Сетки. Прицеливание.
Объектив служит для получения уменьшенного и перевернутого изображения наблюдаемого объекта. Он состоит из трех линз, из них две - склеенные. Оборачивающая система предназначена для придания изображению нормального (прямого) положения; она состоит из четырех линз, склеенных попарно. Сетка прицела служит для прицеливания; она сделана на стекле, укрепленном в подвижной рамке (каретке). Окуляр предназначен для рассмотрения наблюдаемого объекта в увеличенном и прямом изображении; он состоит из трех линз, из них две - склеенные.
Люминесцентный экран служит для обнаружения инфракрасных источников света; он представляет собой тонкую пластину из специального химического состава, которая уложена между двумя стеклами. Экран имеет окно со светофильтром в оправе для зарядки экрана и флажок переключения экрана: в сторону светофильтра (горизонтальное положение флажка)-для подзарядки экрана и при стрельбе в обычных условиях; в сторону объектива (вертикальное положение флажка) -при наблюдении и стрельбе по целям, обнаруживающим себя инфракрасным излучением.
1 - окуляр, 2 - каретка, 3 - оборачивающая система, 4 - сетка, 5 - люминисцентный экран, 6 - окно
со светофильтром, 7 - объектив
1 - шкала боковых поправок,
2 - основной угольник для стрельбы до 1000 м,
3 - дополнительные угольники,
4 - дальномерная шкала.
Табличные (нормальные) условия стрельбы:
- отсутствие ветра,
- температура воздуха +15?С,
- нулевая высота над уровнем моря, при значительных отклонениях внешних условий стрельбы вносятся поправки:
- поправка на боковой ветер
- поправка на перемещение цели (упреждение)
- поправка на температуру воздуха при стрельбе на расстоянии >500м.
- поправка при стрельбе в горах над уровнем моря выше 2000м.
Прицеливание по инфрокрасному прожектору (включен люминисцентный экран) с прицелом 4 на все дальности до 400м.
Цена деления прицельной сетки и марки (угольника) в тысячных.
На сетке прицела нанесены:
основной (верхний) угольник для прицеливания при стрельбе до 1000 м; шкала боковых поправок;
дополнительные угольники (ниже шкалы боковых поправок по вертикальной линии) для прицеливания при стрельбе на 1100, 1200 и 1300 м; дальномерная шкала (сплошная горизонтальная и кривая пунктирная линии).
Для прицеливания при стрельбе с помощью дополнительных угольников необходимо установить на верхнем маховичке прицел 10.
Шкала боковых поправок обозначена снизу (влево и вправо от угольника) цифрой 10, что соответствует десяти тысячным (0-10). Расстояние между двумя вертикальными черточками шкалы соответствует одной тысячной (0-01).
Дальномерная шкала рассчитана на высоту цели 1,7 м (средний рост человека). Это значение высоты цели указано под горизонтальной линией. Над верхней пунктирной линией нанесена шкала с делениями, расстояние между которыми соответствует расстоянию до цели в 100 м. Цифры шкалы 2, 4, 6, 8, 10 соответствуют расстояниям 200, 400, 600, 800, 1000 м.
Определение дальности.
1. по дальномерной шкале:
2. по угловым величинам с помощью формулы тысячной
Прицеливание
Глаз снайпера расположен на оптической оси прицела и удален от окуляра на 68 мм. Видно все поле зрения. Если глаз расположен близко (далеко) от окуляра. В поле зрения видно круговое затемнение.
При смещении глаза в какую-либо сторону в поле зрения видна лунообразная тень. Пробоины будут отклоняться в противоположную от тени сторону!
Магазин снайперской винтовки СВД.
Магазин служит для помещения патронов и подачи их в ствольную коробку. Емкость магазина 10 патронов 7,62х53. Он состоит из корпуса, крышки, стопорной планки, пружины и подавателя.
1 - подаватель;
2 - выступ подавателя;
3 - опорный выступ;
4 - корпус;
5 - крышка;
6 - стопорная планка;
7 - пружина;
8 - зацеп;
9 - загибы.
Корпус магазина соединяет все части магазина. Его боковые стенки имеют загибы для удержания патронов от выпадания и ограничения подъема подавателя и выступы, ограничивающие утапливание магазина в окне ствольной коробки; на передней стенке имеется зацеп, а на задней - опорный выступ, посредством которых магазин присоединяется к ствольной коробке. На задней стенке корпуса внизу имеется контрольное отверстие для определения полноты снаряжения магазина патронами. Стенки корпуса для прочности сделаны ребристыми.
Снизу корпус закрывается крышкой. В крышке имеется отверстие для выступа стопорной планки. Внутри корпуса помещается подаватель и пружина со стопорной планкой. Подаватель обеспечивает шахматное расположение патронов в магазине и имеет выступ, который при подаче последнего патрона из магазина поднимает останов затвора вверх. Стопорная планка закреплена на нижнем конце пружины и своим выступом удерживает крышку магазина от перемещения.
Части и механизмы СВД. Неполная разборка и сборка.
Снайперская винтовка состоит из следующих основных частей и механизмов:
- ствола со ствольной коробкой, открытым прицелом и прикладом,
- крышки ствольной коробки,
- возвратного механизма,
- затворной рамы,
- затвора,
- газовой трубки с регулятором, газового поршня и толкателя с его пружиной,
- ствольных накладок,
- ударно-спускового механизма,
- предохранителя,
- магазина,
- щеки приклада,
- оптического прицела.
1 - газовый поршень,
2 - толкатель,
3 - пружина толкателя,
4 - крышка ствольной коробки
с возвратным
механизмом,
5 - щека приклада,
6 - ударно-спусковой механизм,
7 - магазин,
8 - предохранитель,
9 - затворная рама,
10 - затвор,
11 - ствольные накладки,
12 - прицел ПСО-1,
13 - ствол со ствольной
коробкой, открытым
прицелом и прикладом.
7,62-мм самозарядная снайперская винтовка Драгунова СВД (индекс 6В1)
1 - затыльник 7-2; 2 - шуруп затыльника 5-4/6П1; 3 - приклад 7-1; 4 - ось антабки 7-3; 5 - трубка
антабки 7-4; 6 - щечка Сб 3/6Ю7; 7 - приклад Сб 7; 8 - ось серьги 5-9; 9 - серьга 5-7; 10 -
направляющий стержень 5-6; 11 - задний вкладыш 5-2; 12 - чека крышки Сб 1-2; 13 - крышка с
возвратным механизмом Сб 5; 14 - коробка 1-2; 15 - направляющая втулка возвратной пружины 5-
5; 16 - возвратная пружина 5-4; 17 - останов затвора 1-4; 18 - пружина останова затвора 1-5; 19 -
затвор в сборе Сб 2-1; 20 - затвор с рамой Сб 2; 21 - рама 2-7; 22 - ствол с коробкой Сб 1; 23 -
защелка хомутика 1-36; 24 - хомутик прицельной планки 2-2/56-А-212; 25 - пружина защелки
хомутика 2-4/56-А-212; 26 - прицельная планка 1-21; 27 - прицельная планка в сборе Сб 1-9; 28 -
пружина прицельной планки 0-23/56-А-212; 29 - прицельная колодка 1-10; 30 - пружина
толкателя 1-24; 31 - толкатель 1-23; 32 - ствол 1-1; 33 - левая накладка в сборе Сб 1-3; 34 -
правая накладка в сборе Сб 1-4; 35 - штифт сальника 1-18; 36 - сальник в сборе Сб 1-8; 37 -
чека кольца Сб 1-7; 38 - верхнее кольцо в сборе Сб 1-1; 39 - газовый поршень 1-22; 40 - газовая
трубка 1-25; 41 - газовый регулятор 1-53; 42 - защелка газовой трубки 1-38; 43 - ось защелки
газовой трубки 1-37; 44 - пружина защелки газовой каморы 1-40; 45 - газовая камора 1-15; 46 -
штифт газовой каморы 1-46; 47 - мушка 1-17; 48 - корпус мушки 1-20; 49 - основание мушки 1-16;
50 - штифт основания мушки 1-45; 51 - выбрасыватель 2-2; 52 - ось выбрасывателя 2-3; 53 -
пружина выбрасывателя 2-4; 54 - штифт ударника 2-6; 55 - затвор 2-1; 56 - ударник 2-5; 57 -
курок 4-6; 58 - боевая пружина 4-7; 59 - ось курка 4-8: 60 - пружина защелки магазина 4-22; 61 -
ось защелки магазина 4-16; 62 - защелка магазина 4-15; 63 - автоспуск Сб 4-3; 64 - ось шептала,
крючка и автоспуска 4-10; 65 - шептало 4-9; 66 - тяга 4-12; 67 - спусковой крючок 4-11; 68 -
спусковой крючок с тягой Сб 4-4; 69 - ось тяги 4-14; 70 - корпус спускового механизма Сб 4-1;
71 - пружина крючка 4-13; 72 - ограничитель щитка 4-20; 73 - заклепка пружины накладок 1-39;
QR код страницы
Больше нравится читать с телефона или планшета? Тогда сканируйте этот QR-код прямо с монитора своего компа и читайте статью. Для этого на вашем мобильном устройстве должно быть установлено любое приложение "Сканер QR кода".
