Безопасный дымоход для бани своими руками пошагово. Дымоход для бани своими руками: делаем дымоход из трубы Баня без трубы

Перед тем как приступать к работам по монтажу дымохода, следует изучить его главные параметры. От правильного выбора параметров зависит не только коэффициент полезного действия печи, но и пожарная безопасность бани и здоровье людей. Каждый производитель котлов дает рекомендации по диаметру и высоте дымохода в зависимости от технических показателей, их нужно максимально соблюдать. Не стоит думать, что чем сильнее тяга, тем лучше дымоход.

Рассмотрим главные проблемы дымоходов.

Недостаточная тяга. При слабой тяге в топку поступает ограниченное количество кислорода, процесс горения замедляется, теплотворная способность печи резко падает. Кроме того, появляются риски попадания газов в помещение, неправильные размеры дымохода часто становятся причиной появления обратной тяги.
Слишком сильная тяга. Горячие газы не успевают отдавать тепло в печи, топливо начинает «обогревать атмосферу».

Дымоходы должны отвечать требованиям СНиПа 2.04.05–91 и ДБН В.2.5–20–2001, в них, кстати, требуется наличие в помещениях приточной вентиляции. Это значит, что в небольшие по размерам бани во время протапливания печи должен поступать свежий воздух. Нужно заметить, что наши соотечественники очень редко соблюдают это требование – экономят тепло.

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива.

Еще важный момент. Для исключения образования на стенках дымохода конденсата температура газов на выходе из дымохода должна превышать +120°С. Конденсат на внутренней части трубы становится причиной задержки сажи, что быстро снижает тягу и требует частой чистки.

Оптимальные характеристики дымоходов

D – диаметр дымохода;
Vr – объем воздуха.

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам

Совет	Иллюстрация
Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу.
При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки.
Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова.
Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается.

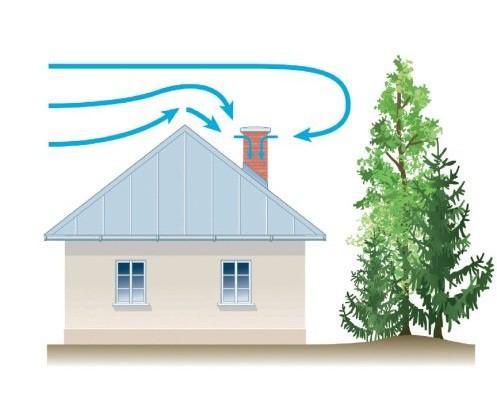

Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши.

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Кладка кирпичных дымоходов

Для начала ознакомьтесь с устройством кирпичного дымохода. Это существующий стандарт, но для бани вы можете по своему усмотрению немного упростить конструкцию. Конечно, упрощать следует с умом, изменения не должны стать причиной саморазрушения конструкции или отсутствия необходимой тяги.

Устройство кирпичного дымохода

Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаны й, на над крышей только цементно-песчаны й.

Цены на кирпич

Как ставить дымоход?

Шаг 1 . Сделайте разметку под дымоход на потолке и крыше, отверстия должны быть строго вертикальными, используйте отвес или уровень. Пропилите отверстия под расчетные размеры. Заготовьте козлы и раствор.

Шаг 2. Начинайте выкладывать надсадную часть. Укладывается она уже на подготовленное место печи, условный диаметр прохода должен обеспечивать устойчивую тягу при различных климатических условиях и режимах топки печи.

Важное замечание – делайте внутренний проход как можно ровнее, сразу заделывайте швы. Любые неровности вызывают завихрения потока воздуха, большое количество неровностей может существенно ухудшить тягу. Даже при нормальных показателях условного прохода тяга будет недостаточной.

Проверяйте положение каждого ряда, исправить допущенные ошибки при кладке невозможно, кирпичи придется снимать. Для того чтобы в постоянном режиме контролировать вертикальность дымохода, натяните нить между углом первого ряда надсадной части и углом отверстия в потолке. Такое простое приспособление позволит класть кирпичи вертикально. Толщина дымохода в полкирпича, для бани этого достаточно.

Печная труба – порядовка

Шаг 3 . Кладка распушки. Этот узел не столько предохраняет покрытие потолка от самовозгорания, сколько служит элементом для фиксации дымохода. Распушка – расширение внешних стенок конструкции, для повышения их устойчивости нужно пользоваться кусками строительной арматуры. Арматура не должна выходить в отверстие дымохода и быть видна снаружи.

Размеры распушки

Каждый новый ряд должен немного (на четверть) выступать над предыдущим, через три ряда ширина дымохода должна составлять один кирпич. Самое широкое место должно быть на уровне покрытия потолка.

Шаг 4. Очень важный шаг. Нужно закрепить дымоход. Для этого следует вплотную к распушке по всему периметру прибить обрезные доски. Они будут удерживать дымоход и не позволят ему колебаться во время ветровых нагрузок. Доски прибиваются на верхнем потолочном покрытии. Идеальный вариант – распушка поставлена вплотную к потолочным балкам, но такая ситуации редко встречается.

Шаг 5. Нужно опять перевести распушку в стояк. Постепенно уменьшайте внешний периметр дымохода. Так кладите дымоход до покрытия крыши.

Шаг 6. Выдра. Эта конструкция служит для отвода дождевых вод. По размерам больше стояка на четверть кирпича. Класть ее нужно по той же технологии, что и распушку. Для того чтобы внутренние размеры дымохода не изменялись, используйте специальные тонкие вставки. Высота выдры зависит от угла наклона крыши. Главное условие – выдра должна начинаться от низа кровельного покрытия и выступать над верхней точкой на два ряда.

Шаг 8. Герметизация стыка выдры и кровельного покрытия. Очень внимательно делайте все работы по герметизации, выбор конкретного способа и дополнительных элементов зависит от типа кровельного покрытия. Существует огромное количество различных методов, решение принимается на месте с учетом максимального числа существующих факторов.

Кирпичные дымоходы относятся к самым сложным и дорогостоящим типам дымоходов, современные материалы и технологии дают возможность устанавливать более простые, но не менее эффективные конструкции.

Как установить сэндвич-дымоход

Новые конструкции, отлично смотрятся, быстро монтируются, имеют длительный срок эксплуатации. Все эксплуатационные характеристики на самом высоком уровне. Единственный недостаток – на таком же высоком уровне и цена этих конструкций.

Производители комплектуют свои изделия полным набором доборных элементов: коленами, тройниками, хомутами, заглушками, потолочно-проход ными узлами, оголовками, защитными экранами. Конкретный выбор доборных материалов следует проводить с учетом особенностей конструкции дымохода.

Одно из достоинств сэндвич-дымохода – наличие слоя утеплителя, который защищает внешнюю трубу от перегрева. Кроме того, этот слой позволяет внутренней трубе быстро нагреваться, что минимизирует количество конденсата, а это не позволяет саже прилипать ее стенкам.

Алгоритм установки сэндвич-дымохода

Шаг, №№	Иллюстрация	Описание
Шаг 1		При помощи отвеса разметьте места выхода трубы сквозь потолок и крышу, проделайте отверстия. Не забывайте оставлять расстояние между сэндвич-трубой и деревянными конструкциями потолка примерно десять сантиметров по периметру отверстия. Для теплоизоляции используйте минеральную вату или стекловату, аккуратно закройте место входа трубы в потолок. Не стоит бояться, что минеральная вата отсыреет, высокая температура трубы быстро высушит ее.
Шаг 2		Снимите все размеры, определите место установки разгрузочного узла. Его делают на чердаке бани, он воспринимает на себя нагрузки трубы, выходящей с потолка. Кроме того, разгрузочный узел не позволяет появляться боковым колебаниям. Если у вас расстояние между полом чердака и крышей большое, то нужно устанавливать разгрузочный узел, если расстояние не превышает 1,5 метра, то дополнительных упоров не нужно. Разгрузочный узел стоит из металлических уголков и установочных элементов. Металлические уголки фиксируются к ногам стропильной системы, крепление делайте по максимуму надежным.
Шаг 3		Установите на выходной патрубок печи стартовый сэндвич, он должен плотно входить в трубу, подбирайте размеры во время приобретения или измените диаметр выходного дымового патрубка из печи.
Шаг 4		Обратите внимание: внутренняя труба должна входить в патрубок на выходе печи, а не накрывать его. Все отдельные отрезки труб вставляются одна в другую, места переходов и изгибов нужно дополнительно фиксировать зажимными хомутами.
Шаг 5		В месте прохода трубы сквозь потолок следует поставить потолочную разделку для закрытия в потолке выходного отверстия и придания конструкции устойчивости. К потолочной разделке приварена труба немного большего диаметра (проходник), чем диаметр внешней трубы сэндвича, за счет этого увеличивается площадь упора и исключается деформация во время возникновения сильных боковых нагрузок. Проходник позволяет сэндвич-дымоходу двигаться вверх/вниз и не допускает боковых колебаний. Для того чтобы свести к минимуму потери тепла через неплотности, рекомендуется использовать минеральную вату. Подложите ее под потолочную разделку и плотно притяните к потолку саморезами или гвоздями.
Шаг 6		Сделайте отверстия в обрешетке и кровельном покрытии. Далее приступайте к герметизации места выхода дымохода, для этого используйте проходник крыши. Все места стыков нужно промазать герметиком. При желании и наличии свободного времени можете поставить на покрытие дополнительный лист. Волны должны совпадать, закрепите его саморезами с уплотнительными резиновыми шайбами. Все доступные и «подозрительные» щели обрабатывайте герметиком. Выход дымохода должен быть на 50 см выше уровня покрытия крыши.
Шаг 7		На верху дымохода установите грибок.

Как может заметить опытный мастер, алгоритм монтажа существенно упрощен. Делали мы это специально для ускорения и удешевления работ. При этом функциональность и безопасность дымохода не ухудшилась. Можно, конечно, устанавливать искрогасители и дефлекторы, термогрибки и флюгеры и пр. детали. Если есть желание и деньги – устанавливайте.

Видео – Дымоход из сэндвич-трубы

Видео – Монтаж дымохода

Новые системы, характеризуются высокими эксплуатационным и показателями, очень надежные и красивые, относительно легко устанавливаются. Состоят из трех частей: внутренней керамической трубы, слоя утеплителя и внешних облицовочных керамических кирпичей специального профиля. По углам керамика имеет отверстия для установки металлической арматуры. По цене дороже сэндвич-дымоходо в, производители выпускают большое количество различных видов керамических дымоходов, отличающихся внешним видом и особенностями конструкции.

Не требуют дополнительной защиты деревянных архитектурных элементов. Недостаток – могут быть только прямостоячими. Мы рассмотрим самый простой способ установки дымоходов таких типов в бане.

Шаг 1. Подготовьте место установки, оно должно быть ровным. Устанавливать дымоходы можно на отельном фундаменте возле печи или на верхней поверхности печи, все зависит от особенностей бани. Для кладки нужно использовать специальный клей, раствор не обеспечивает достаточную прочность.

Заготовьте металлическую арматуру длиной ≈ 1 метр, диаметр арматуры в пределах. 5÷10 мм. С ее помощью будем дополнительно фиксировать конструкцию, это даст возможность полностью исключить нарушения целостности дымохода. Сделайте отверстия в потолке и крыше, запас по размерам давать не надо, керамический дымоход и так отлично защитит деревянные элементы от высоких температур.

Шаг 2. Установите первые две половинки керамики, замок смазывайте клеем, проверьте положение половинок, при необходимости выровняйте их. В боковые отверстия вставьте металлическую арматуру высотой примерно один метр. Щели между арматурой и керамикой нужно заливать клеем. Не стоит добиваться полного наполнения отверстия, достаточно, чтобы в нескольких местах клей соединял арматуру и керамику.

Шаг 3. Намотайте на керамическую трубу теплоизоляцию, немного притяните ее к трубе металлической проволокой или специальным хомутом. Не сильно стягивайте, не допускайте сжатия теплоизолятора. Как правило, в качестве теплоизолятора используется слой прессованной минеральной ваты.

Шаг 4. Вставьте трубу в отверстие керамики, проверьте ее положение. Для ускорения процесса можете сразу все керамические трубы обмотать утеплителем, количество труб должно отвечать высоте дымохода.

Шаг 5. Положите вторую керамику на клей, снова проверьте положение. Теперь нужно вставлять еще одну трубу. Она ставится в раструб первой на клей. Добраться к нижнему раструбу сложно, нужно сделать элементарную приспособу. Возьмите небольшой полиэтиленовый пакет из плотной пленки, отрежьте один угол. Должно получиться подобие пакета, которым пользуются женщины во время намазывания тортов кремом. Через срезанный уголок клей будет ложиться точно в раструб трубы. Остатки клея с внутренней плоскости трубы убирайте сразу, не допускайте появления различных потеков. Они завихряют воздушные потоки и значительно ухудшают тягу дымохода.

Шаг 6 . Описанные операции повторяйте, постоянно следите за положением дымохода. Если длина выступающей арматуры стала меньшей от высоты одного блока, вставьте в отверстия новые прутки. Выводите дымоход на чердак бани.

Шаг 7. Аккуратно заделайте щели между дымоходом и потолочным покрытиям. Для этих целей можно применить обыкновенные деревянные плинтусы или декоративный багет.

Шаг 8. Укрепите дымоход на чердаке. Отрежьте доски по размерам отверстия, положите их по периметру дымохода и прочно прибейте к чердачному покрытию. Если высота чердака не превышает полтора метра, то достаточно и такой фиксации. Если высота больше – придется делать еще одну конструкцию для фиксации вертикального положения дымохода. Вторичная фиксация производится к стропильным ногам как можно выше. Можете сделать упоры из дерева или применить металлические уголки. Конкретную конструкцию выбирайте с учетом места выхода дымохода и особенностей стропильной системы бани.

Шаг 9. Герметизируйте крышу в месте выхода дымохода. Метод и материалы герметизации выбирайте в зависимости от характеристик кровельного покрытия. Работы эти сами по себе не требуют большого умения, они требуют только внимания и строго выполнения всех технологических операций. Для герметизации можно приобрести заводские доборные элементы или изготовить их самостоятельно. Рекомендуем выбрать первый вариант, крыша не то место, где можно экспериментирова ть. Все протечки неизбежно становятся причиной появления больших проблем.

Видео – Монтаж керамического дымохода

Видео – Как установить керамический дымоход

Настоятельно вам рекомендуем – если вы видели кирпич и мастерок только по телевизору, не приступайте сразу к кладке дымохода. Выложите хотя бы 10 рядов кирпича на земле, «набейте руку и глаз», научитесь делать обвязку, расширение и сужение стенки. И еще. Не читайте статьи, которые начинаются со слов «самостоятельно сделать кирпичный дымоход очень просто». Такие статьи пишут те, кто сам ничего не делал и не видел, как делают другие.

Лучше заранее потренироваться в кладке дымохода, не используя при этом раствор

После окончания всех работ нужно проверить «работоспособнос ть» вашей конструкции. Для кирпичных печей с кирпичными дымоходами это непросто. Тяги вначале не будет никогда, печь и дымоход должны «посушиться и протопиться». Если на дворе лето и у вас есть время – откройте в бане окна, в печи поддувальную и топочную дверки, в дымоходе задвижки. В таком положении дымоход должен сохнуть приблизительно две недели.

Если у вас нет времени, то протапливайте дровами, они должны быть только полностью сухими. Протапливать нужно ежедневно, но без лишнего энтузиазма, не бросайте большого количества дров. На каждую протопку берите лишь несколько сухих поленьев. После того как дрова прогорят, не закрывайте топку и задвижку, пусть кладка сохнет до следующего дня.

Для его установки нужна схема, а еще — пошаговый план действий. Руководство по монтажу дымопровода своими силами есть в этой статье. Узнайте, как сложить собственными руками прочную конструкцию из кирпича.

Любой дымопровод должен качественно удалять из помещения продукты, которые получаются в результате сгорания топлива. Для этого необходима хорошая тяга. В отличие от металлического, кирпичный дымоход для бани своими руками оборудовать гораздо сложнее. Здесь необходимо учитывать герметичность каждого шва, следить за установленными размерами и строго соблюдать все правила техники пожарной безопасности. Нужна грамотная схема, которая поможет разобраться со всеми этапами строительства.

Дымоход из красного кирпича

Однако при этом кирпичный дымоход обладает несомненными преимуществами:

отличная тяга практически при любых погодных условиях;
долговечность, длительный срок службы;
высокая пожаробезопасность;
хорошее накапливание и сохранение тепла;
внешняя привлекательность.

Дымопроводы из кирпича бывают коренными и насадными. Первые возводятся на фундаменте рядом с печью и подключаются к ней при помощи трубы. Подходят для нагревательных приборов из чугуна и кирпича. Могут быть подведены к 2-м и даже 3-м печам. Насадные трубы являются цельным продолжением всей отопительной конструкции, а потому не присоединяются к другим печкам.

Следует иметь в виду, что на внутренней поверхности кирпичной трубы, имеющей углы и неровную поверхность, часто откладывается сажа. Из-за нее снижается тяга. Чрезмерно обложенный сажей дымоход может стать причиной возгорания. Поэтому необходимо регулярно чистить дымоход и следить за тягой.

Совет. Делая кирпичный дымоход для бани своими руками, не увлекайтесь идеей придать ему необычную форму. Разнообразные выступы и изгибы будут провоцировать накопление сажи. Самостоятельно вычистить такую трубу практически невозможно. Лучше остановиться на конструкции в форме цилиндра.

Монтаж дымохода из кирпича. Пошаговая инструкция

Прежде всего определитесь с тем, какой дымоход будете строить: коренной или насадной. Далее изучите несколько схем и определитесь, какой вариант укладки кирпича является для вас самым понятным. Заготовьте необходимые инструменты: мастерок, уровень, дрель, шпатель, болгарку. Запаситесь непосредственно самим кирпичом – лучше взять красный огнеупорный, а также раствором. Здесь единого стандарта нет, кто-то пользуется цементным, кто-то – глиняным.

Внимание! При возведении насадной конструкции кладка самой печи должна завершиться за 0,5-0,6 м до потолка. Далее будет идти дымоходный канал.

Если вы решили сделать насадную трубу, придерживайтесь такого порядка действий:

По выбранной схеме выложите первую часть конструкции, т.н. шейку дымохода. Проследите, чтобы в каждом новом ряду середина кирпича закрывала шов между двумя кирпичами предшествующего ряда.

Виды дымохода: схема

Выложите таким способом 3-4 ряда. Не забудьте вмонтировать задвижку для регулировки тяги (примерно после 2-го ряда).
По схеме начните выкладывать разделку (распушку). Она устанавливается на уровне всех перекрытий и служит для них изоляцией от чрезмерно высокой температуры, поскольку имеет толщину 0,35-0,4 м.
Делайте кладку, сдвигая кирпичи на 1/3 в наружную сторону, чтобы расширить дымоход. Для подгонки рядов придется делить кирпичи на несколько частей. Выложите по схеме 6 рядов, причем последний должен быть уже без сдвига в сторону.

Внимание! Внутри сам дымоходный канал должен иметь прежний размер, поскольку утолщение идет только за счет внешних стенок.

Далее в несколько рядов снова выложите основную трубу (стояк), соблюдая первоначальный размер дымохода.
Займитесь кладкой выдры – той части дымохода, которая возвышается на кровлей и выполняет функции распушки плюс защищает трубу от попадания осадков: первый ряд должен быть идентичен последнему ряду разделки; со второго ряда начинается расширение в наружную сторону, снова на 1/3; по выбранной схеме укладываются все 8 рядов выдры.
Снова в несколько рядов выложите шейку трубы.

Помните, что внутренняя часть дымохода должна быть гладкой

Сделайте кладку оголовка – двух рядов, нижний из которых также выступает наружу. Чтобы определиться с высотой трубы, измерьте угол крыши. Если он меньше 12°, дымоход должен возвышаться не более чем на 0,5-0,6 м над коньком. Если труба находится ниже по склону, ее нужно делать вровень с коньком или же под углом не более чем на 10° к нему.
Займитесь гидроизоляцией трубы в том месте, где она проходит через крышу. Используйте для этого, например, рубероид, а затем прикройте его специальным пристенным профилем или гидроизолирующей лентой.

Совет. Не лишней будет дополнительная противопожарная защита распушки. Готовую конструкцию можно смазать асбестом, обмотать войлоком, который пропитан глиной, или установить вокруг нее металлический короб, внутрь которого нужно насыпать песок или, например, керамзит.

Колпак и искрогаситель на дымоход: как сделать самостоятельно

Нередко на печных трубах видны дополнительные сооружения – колпаки на дымоходы. Они считаются элементами ретро, но в то же время незаменимы, если вы хотите:

укрепить трубу и защитить ее от попадания осадков;
усилить тягу;
отвести от дымохода влагу;
придать крыше завершенный вид.

Часто колпаки на дымоходы называют флюгарками, дымниками, накрывками, а также дефлекторами, т.е. отражателями. Доказано, что такие устройства повышают КПД дымопровода на целых 20%.

Искрогаситель для дымохода

Видов их немало, так же как и простых способов сделать такой колпак своими руками. Например:

Возьмите лист металла и вырежьте прямоугольник. При сгибании в дугу он со значительным запасом должен перекрывать отверстие трубы.
Из металлического уголка сделайте 4 стойки. На конце каждой из них просверлите дыры.
Изогните стойки, прикрепите их заклепками к углам прямоугольной заготовки.
Согните прямоугольник в дугу, вставьте его в трубу. Окончания стоек должны герметично прилегать к стенкам дымопровода.
Просверлив дыры в кирпиче, закрепите колпак гвоздями. Вот и вся работа.

Если ваша баня построена из дерева, дымоход имеет сильную тягу и высокую температуру, задумайтесь об установке искрогасителя. Это металлическая сетка с крышкой, которая предназначена, как понятно из названия, для того, чтобы гасить возможные искры. Чтобы самому сделать такое устройство, нужно:

Металлический колпак для дымохода

Сделать замеры дымохода и подготовить эскизы деталей.
Вырезать из металла все составляющие.
Заготовить кусок готовой сетки или металлические прутки.
Соединить сваркой и зачистить болгаркой все стыковые места.
Зафиксировать детали заклепками.
Установить искрогаситель на дымоход.

Совет. Размеры ячеек искрогасителя не должны превышать 5 мм. Совсем маленькие тоже не подойдут, поскольку не будут пропускать дымовые газы. Так же, как и дымоход, сетку нужно регулярно освобождать от сажи, чтобы не возникло такой опасной для жизни обратной тяги.

Строительство печи для бани: видео

Раньше банные печи не предусматривали дымохода. Тогда предки современных людей мылись по-черному. Сегодня больше нет нужды вдыхать также отсутствует сажа - все это так, потому что современные бани создаются по новым законам дизайна. В основном люди строят парные самостоятельно. Также следует соорудить печку и построить дымоход для бани. Но нужно помнить, что это очень ответственное дело, которое требует серьезного подхода. Можно случайно допустить одну небольшую ошибку, и парная будет работать не так, как задумано. Поэтому очень важно работать без спешки и предельно аккуратно.

Виды дымоотводящих конструкций

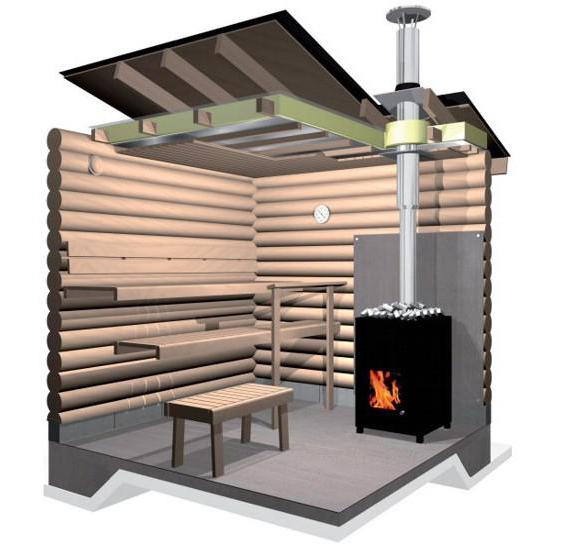

Дымоход для парной может быть внешним либо внутренним. В нашей стране можно чаще встретить именно внутренние варианты. Среди их достоинств - отсутствие нарушения архитектурного стиля, а также экономия тепла в помещении.

Все тепло остается внутри парилки. Внутренние системы хороши тем, что имеют лучшую тягу. Также за ними проще ухаживать. Еще внутренняя конструкция не нуждается в утеплении.

Внешние системы - это скорее американские традиционные дымоходы. Их ранее использовали американцы на своих ранчо. Они отличаются достаточно интересным внешним видом. Если же решить строить внешнее решение, то нет нужды делать отверстие в крыше и потолке, что определенно имеет плюсы. Стенка для дымохода внутри должна быть не меньше, чем 12 см в толщину, а для наружной стены толщина должна составить от 38 см.

Самый простой дымоход

В основе этого элемента будет труба из нержавеющей стали. А кроме нее нужно заготовить одно колено диаметром 20x120 см из оцинкованной стали, два колена по 16x120 см, три из нержавеющей стали по 16x10 см. Также понадобятся тройник диаметром 16 см и заглушка к нему. Еще необходим грибок, подходящий по размеру. Диаметр дымохода для бани конкретно в этом случае составит 16 см.

Подготовленные трубы следует соединить друг с другом при помощи саморезов.

В плите потолка необходимо проделать отверстие, диаметр которого составит 16 см. Далее с поверхности крыши необходимо снять мягкую кровлю и теплоизоляцию на 15 см от проделанного отверстия.

Тот отрезок трубы, который будет снаружи, обматывают базальтовой ватой. Слой должен составить примерно 16 см. Также дополнительно следует обмотать вату асбестовым шнуром. Затем подсоединяется труба диаметром 20 см, которая закрепляется и тщательно промазывается битумной мастикой. В зазор, который получился между двух труб, укладывают шнур из асбеста. Это необходимо для защиты от дождя.

Вот так можно самостоятельно конструировать и устанавливать нержавеющие дымоходы для бани. Это очень доступное решение.

Особенности для различных типов печей

Современное оборудование для бань оснащается системами дымоотведения из кирпича.

Также применяются трубы из обычной либо нержавеющей стали. Каждый материал имеет достоинства и недостатки, а еще есть определенные нюансы в установке.

для бани для печи из металла

После того как закончены работы по монтажу печи, можно сразу же приступать к обустройству дымохода. Первым делом необходимо к трубе присоединить несколько опор расширения. Хорошо, если это будут трубы из асбеста либо «Сендвич». Последний может выдерживать значительно более высокие температуры в отличие от остальных аналогов. Однако не стоит допускать и воздействия на такую трубу прямого пламени. Именно поэтому вначале монтируется стальная труба, а затем, после первого колена, идет сэндвич или же конструкция из асбестоцемента.

Теперь осталось только организовать защиту верхней части от дождя. Для этого может подойти заглушка. Снизу на трубу монтируют другую, которая затем будет облегчать процесс слива конденсата и очистки.

Если печь кирпичная

Этот дымоход для бани несложно построить своими руками. Когда ряд кладки перекроет печь, начинается возведение системы дымоотвода.

Итак, на 21 ряду кирпичной кладки необходимо сформировать два канала. Затем они будут объединены. Далее - справа следует перекрыть пространство над ядром. Просвет между ядром и кладкой составит 2-3 см. Любые пустоты заполняются утеплителем из минеральной ваты. С 22 рядом кладки проем уже будет закрыт, а после этого можно начинать закладывать и смещать каналы к середине. Чтобы это перекрытие в будущем не потрескалось, желательно выложить над ядром печи еще один ряд кладки.

Для тех, кто сумел построить кирпичную печь, изготовить дымоход не составит особого труда. Главное, чтобы не возникло никаких трещин. Также не должна превышаться норма по сечению трубы. Иначе газы будут быстро охлаждаться.

Как сделать дымоход для бани через потолок

Зачастую возводятся из сосны. Эта древесина иногда перегревается. Процесс прохода дыма нужно создавать с максимальным вниманием. Стена должна быть ограждена любыми негорючими материалами. Можно исполосовать стальные листы, еще подойдет минеральная вата либо кирпичная кладка.

Еще один эффективный способ защиты - специальный потолочно-проходной узел.

Для этого в потолке вырезают отверстия, куда будет установлен этот самый короб. После данной операции через узел протягивают трубу. Она, в свою очередь, с каждой стороны должна быть утеплена.

На следующем этапе труба возводится над крышей. Высота ее должна составлять не менее 1,5 м. Когда она пройдет через покрытие кровли, необходимо применить крышку-заделку. С помощью этой операции можно герметично соединить трубы дымохода.

Для того чтобы получить хорошую тягу и долгий срок эксплуатации, нужно один раз в полгода выполнять очистку трубы от скопившихся сажи и мусора. И тогда баня очень долго будет радовать своего владельца.

Трубы для бани

В создании комфортного микроклимата дымоход играет очень важную роль. Также важен выбор материала трубы для него. Труба - это не только система дымоотвода, но безопасность в случае пожара, а также здоровье. Давайте узнаем, какие дымоходы лучше для бани.

Труба в парилке может быть произведена из самых разных материалов. Однако, лучше всего использовать для этого нержавеющую сталь. Данный материал имеет массу важных характеристик, таких как стойкость к высоким температурам, небольшой вес, простота в использовании, хорошая тяга, устойчивость к агрессивным средам. Лучший дымоход для бани - сделанный из нержавеющей стали.

Трубы из асбестоцемента не слишком желательны. Они слабо соответствуют нормам пожарной безопасности.

При воздействии высоких температур изделие из этого материала может разрушиться и возникнет пожар, что очень опасно в парной, где стены из дерева. Это довольно сомнительная экономия.

Керамика - это надежность и долговечность. Такие дымоходы способны выдержать высокие температуры вплоть до 600 градусов. Но вот для бани данные трубы также слабо подходят. Виной всему большой вес. Для деревянных конструкций они точно не подойдут.

Сэндвич

Это современный вариант. Из него собирают дымоходы для дровяной бани.

Это изделие представляет собой две трубы. Между ними предусмотрена негорючая изоляция. В качестве нее применяются современные материалы, такие как базальтовая или же керамическая вата, вермикулит. Меньшая труба выполняет функцию дымоотвода. Большая - это наружный кожух. Его задача - держать утеплитель сухим. Кожух может быть из оцинкованной либо нержавеющей стали.

Вот такие существуют виды а сделать такую конструкцию сможет каждый своими руками.

Монтаж дымохода в бане из сэндвич труб – это самый оптимальный вариант металлического дымоотвода. Это небольшое по весу и компактное сооружение почти незаменимо в условиях, где в первоначальном плане дымовыводное устройство в жилище отсутствует.

Воплотить эту затею по монтажу не сложно. Все, что нужно – это скрепить основные детали и вспомогательные элементы в нужной последовательности.

При этом также нужно принять во внимание некоторые нюансы данного устройства. Без них правильно выполнить цельную и герметичную конструкцию не получиться. А выгляди такое сооружение вот так:

Сэндвич – конструкции, образованные из трех слоев получили свое название с легкой подачи известного жителя Англии. Дымоходы в бане с данным названием не являются исключением.

Отличительная особенность данных труб заключается в том, что между контуром из металла снаружи и таким же контуром в середине располагают изоляционный слой. Обычно его выполняют из базальтовых материалов.

Дополнительные элементы для монтажа:

труба, оснащенная ревизией;
кронштейны и остальные детали:

Данный комплект помогает обеспечить нужное функционирование дымоотводной системы.

Сэндвич дымоход в бане отличается рядом преимуществ.

Контур внутри сэндвич трубы хорошо переносит нагрев до большой температуры и влияние конденсата.
Конструкционные особенности создают препятствия для проникновения воды на утеплитель.
Создается нужный предел тяги, и и происходит разряжение газов.

Контур внутри этих материалов , а этот вариант, как известно, отличается высокими антикоррозийными свойствами. Ставя за цель экономию, контур снаружи часто выполняют из не такого стойкого оцинкованного материала.

Таким образом, перед потребителем становится проблема выбора материала: предпочесть долго служащую нержавейку или вариант, позволяющий в некоторой степени сэкономить.

ВАЖНО! Материал для сэндвич трубы внутри подбирают с учетом его возможностей переносить высокую температуру. А изделие для наружного контура должна выполняться из жесткого материала, иначе его конфигурация не сможет оставаться без изменений.

Так же при монтаже используются:

Кронштейны на стенку для удержания постройки.
Ревизия, состоящая из окошка для очистки, сюда же входит и подставка.
Комплект переходников.
Тройники.
Колени, которые дают возможность поменять направление сооружения на 45градусов или под прямым углом.
Хомуты для скрепления раздельных деталей.
Платформа разгрузки. Она позволяет безошибочно рассчитать массу сооружения и убрать нагрузку с ее основания.
, розетта и окапник.

Установка и монтаж

Монтаж сэндвич дымохода в бане является самым простым видом прокладки сети для отвода продуктов горения. Небольшие с маленьким весом элементы постройки можно легко собрать посредством вспомогательных элементов.

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Самая подходящая протяженность от печи до грибка на кровле – 5 метров.

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку – искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Правильный монтаж системы в бане не возможен без верной сборки конструкции. Начинать ее следует с закрепления к сэндвич трубе печи бани.

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

Вывод через потолок

В короб пропускают сэндвич – дымоотвод, а пустое место тоже заполняют негорючим материалом:

Детально, о том, как проводят такие работы, рассказывает предоставленное видео.

Как произвести монтаж через стену

Монтаж ППУ дымохода в бане выполняется с учетом того, что на пути сэндвич – конструкции не пройдет стропила или балка. Самый подходящий вариант, когда перекрытие делают уже при смонтированном дымоотводе.

Часто дымоотвод приходится проводить уже в построенном помещении брусовой бани. В таком случае определяют точное место проведения канала, и далее его распиливают в размер разделки.

Можно приобрести и поставить уже готовый короб. Покупать его лучше одновременно с остальными деталями общей конструкции.

Монтаж проходного узла системы в бане выполняют в следующем порядке.

Посредством отвеса находят точку центра на потолке. Нитку прижимают к потолочной доске, а груз должен остановиться на середине сэндвич трубы выхода из печки.
Затем переворачивают короб и прикладывают его. Совмещают центр на коробе и такое же место на отмеченной точке, делают метки для распила.
После этого собирается первая часть отвода и деталь с шибером. Она одевается на разделку. На деталь перехода крепят трубу, выходящую с потолка на чердачное помещение.
Краевые места короба саморезами крепят к потолку.
Затем действия производятся на чердачном помещении. Пустое место короба заполняют материалом с низким показателем проводимости тепла и горючести.

Выполняя правильный монтаж проходного узла, необходимо запомнить несколько простых правил:

Не смотря на толщину перекрытия, разделка обязана быть выше на 10 и более сантиметров.
В ситуациях, когда ППУ заполняют изоляцией, то крепить два элемента конструкции в таком месте не разрешают.
Состыковку над потолком двух частей дымоотвода можно выполнить на высоте не меньше 0,3 м.

Проход дымоотвода сквозь крышу

Как это можно сделать своими руками, описано ниже.

Для утепления потребуется два прямоугольных куска оцинковки, которые сворачиваются в цилиндрическую форму.
Нижнюю трубу надо обернуть утеплительным материалом. Сверху одевается труба большего размера и соединяется вальцовкой.
Хомут, вырезанный из листа железа, должен иметь ширину 20 см; по длине он должен быть равен длине покрываемой части трубы. Им дымоход скрепляется снизу и сверху.
Изготовленные трубы соединяются по схеме.

Эту несложную схему монтажа сэндвич конструкций можно использовать как при первом сооружении конструктора провода дыма, так и при замене его частей при перегорании со временем.

Технология сэндвич достаточно проста в основе своей конструкции и практически не требует особых умений.

Как сделать колпак на своими руками

Чтобы защитить сэндвич дымоход, необходимо обустроить выход путей специальным колпаком. Это поможет избежать перекладывание печной системы в ближайшие годы.

Видео: делаем флюгарка + колпак + дымник своими руками

К тому же в наше время материал для такой конструкции найти не сложно. Ориентируясь на чертежи, которые приводятся в качестве примера работы, можно быстро и легко выполнить все этапы по аналогии самостоятельно.

Последовательность при работе

Колпак может иметь разные формы, среди которых распространены более всего гнутые, конусообразные и плоские круглой, квадратной или прямоугольной поверхности.

Чтобы установить колпак прямоугольной формы нужно ознакомиться с схемой расположенной ниже.

Металлический лист из нержавеющей стали (можно использовать оцинковку, медь и сплавы цинка с металлом).

Инструменты для работы.
Перчатки.
Флюгарка.

Для того, чтобы изготовить колпак самостоятельно впервые, лучше предварительно потренироваться на картонной бумаге. Соорудив одну-две таких заготовки, вы наглядно поймёте процесс изготовления.

Видео: Колпак своими руками

К тому же на их основе можно делать чертежи на лицевой стороне металлического листа, обведя картонку по контуру. На нём необходимо также прочертить все линии, которые будут использованы для загибов.

В центре рисунка на оцинкованном листе просверлите узкое отверстие диаметром 3-4 мм. Лишнее обрезается ножницами по металлу.

С помощью листогиба необходимо поэтапно прогнуть все части таким образом, чтобы получилась нужная форма.

Если нет данного устройства, можно сделать это с помощью подручных инструментов. При этом старайтесь, чтобы на колпаке не оставалось вмятин.

Кромка шириной в 1 см подгибается внутрь под углом в 45 градусов. Чтобы не получить расхождения по углам, начинать нужно именно с них, постепенно двигаясь к середине.

Теперь стоит проверить на ровность. Для этого надо установить под центр получившейся фигуры ровную тонкую палку и воткнуть в плошку с землёй. При правильно выполненной сборке не будет перевеса в какую-либо сторону.

После того, как все основные углы зачищены, обработаны, сведены и выровнены, нужно закрепить колпак на основание. Для этого изделия соединяются с помощью специального строительного клея.

Сверху можно дополнительно украсить его флюгером, который будет крутиться и показывать направление ветра. Чтобы ничего не упустить, воспользуйтесь приложенным видео уроком «Как сделать колпак своими руками».

Финальные действия

На этом этапе дымоотвод крепится регулируемый фартук и дымовыводящая конструкция наращивается до необходимых размеров.

Монтаж дымохода в бане из сэндвич труб будет выполнен правильно, если верно рассчитать соотношение его диаметра, высоты и объема. В данном случае также важен вид печки и ее мощность. От этих факторов напрямую зависит возможность тяги и то, насколько исправно он будет функционировать.

Дымоотводы в русской бане классического типа, должны строиться пожаробезопасными, не содержать много поворотов и загибов. Все свои действия нужно подчинять рекомендациям профессионалов, и горячее сердце банного помещения проработает бесперебойно очень длительное время.

Если в расчетах остаются «неясности», то стоит обратиться за советом к профессионалам. Потраченные деньги на это полностью компенсируются отлично действующим дымовыводящим сэндвич – устройством, а значит и Вашим хорошим здоровьем.

Рассмотрим главные проблемы дымоходов.

Недостаточная тяга. При слабой тяге в топку поступает ограниченное количество кислорода, процесс горения замедляется, теплотворная способность печи резко падает. Кроме того, появляются риски попадания газов в помещение, неправильные размеры дымохода часто становятся причиной появления обратной тяги.
Слишком сильная тяга. Горячие газы не успевают отдавать тепло в печи, топливо начинает «обогревать атмосферу».

Нормативные документы для бесплатного скачивания

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

ДБН В.2.5-20-2001

Как рассчитать диаметр дымохода

Еще важный момент. Для исключения образования на стенках дымохода конденсата температура газов на выходе из дымохода должна превышать +120°С. Конденсат на внутренней части трубы становится причиной задержки сажи, что быстро снижает тягу и требует частой чистки.

Оптимальные характеристики дымоходов

ПараметрЗначение

D – диаметр дымохода;
Vr – объем воздуха.

Еще несколько практических советов по дымоходам

СоветИллюстрация


Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу.
При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки.
Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова.
Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается.
Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши.

Кладка кирпичных дымоходов

Устройство кирпичного дымохода

Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаный, на над крышей только цементно-песчаный.

Как ставить дымоход?

Важное замечание – делайте внутренний проход как можно ровнее, сразу заделывайте швы. Любые неровности вызывают завихрения потока воздуха, большое количество неровностей может существенно ухудшить тягу. Даже при нормальных показателях условного прохода тяга будет недостаточной.

Печная труба - порядовка

Размеры распушки

Как установить сэндвич-дымоход

Производители комплектуют свои изделия полным набором доборных элементов: коленами, тройниками, хомутами, заглушками, потолочно-проходными узлами, оголовками, защитными экранами. Конкретный выбор доборных материалов следует проводить с учетом особенностей конструкции дымохода.

Алгоритм установки сэндвич-дымохода

Шаг, №№ИллюстрацияОписание


Шаг 1		При помощи отвеса разметьте места выхода трубы сквозь потолок и крышу, проделайте отверстия. Не забывайте оставлять расстояние между сэндвич-трубой и деревянными конструкциями потолка примерно десять сантиметров по периметру отверстия. Для теплоизоляции используйте минеральную вату или стекловату, аккуратно закройте место входа трубы в потолок. Не стоит бояться, что минеральная вата отсыреет, высокая температура трубы быстро высушит ее.
Шаг 2		Снимите все размеры, определите место установки разгрузочного узла. Его делают на чердаке бани, он воспринимает на себя нагрузки трубы, выходящей с потолка. Кроме того, разгрузочный узел не позволяет появляться боковым колебаниям. Если у вас расстояние между полом чердака и крышей большое, то нужно устанавливать разгрузочный узел, если расстояние не превышает 1,5 метра, то дополнительных упоров не нужно. Разгрузочный узел стоит из металлических уголков и установочных элементов. Металлические уголки фиксируются к ногам стропильной системы, крепление делайте по максимуму надежным.
Шаг 3		Установите на выходной патрубок печи стартовый сэндвич, он должен плотно входить в трубу, подбирайте размеры во время приобретения или измените диаметр выходного дымового патрубка из печи.
Шаг 4		Обратите внимание: внутренняя труба должна входить в патрубок на выходе печи, а не накрывать его. Все отдельные отрезки труб вставляются одна в другую, места переходов и изгибов нужно дополнительно фиксировать зажимными хомутами.
Шаг 5		В месте прохода трубы сквозь потолок следует поставить потолочную разделку для закрытия в потолке выходного отверстия и придания конструкции устойчивости. К потолочной разделке приварена труба немного большего диаметра (проходник), чем диаметр внешней трубы сэндвича, за счет этого увеличивается площадь упора и исключается деформация во время возникновения сильных боковых нагрузок. Проходник позволяет сэндвич-дымоходу двигаться вверх/вниз и не допускает боковых колебаний. Для того чтобы свести к минимуму потери тепла через неплотности, рекомендуется использовать минеральную вату. Подложите ее под потолочную разделку и плотно притяните к потолку саморезами или гвоздями.
Шаг 6		Сделайте отверстия в обрешетке и кровельном покрытии. Далее приступайте к герметизации места выхода дымохода, для этого используйте проходник крыши. Все места стыков нужно промазать герметиком. При желании и наличии свободного времени можете поставить на покрытие дополнительный лист. Волны должны совпадать, закрепите его саморезами с уплотнительными резиновыми шайбами. Все доступные и «подозрительные» щели обрабатывайте герметиком. Выход дымохода должен быть на 50 см выше уровня покрытия крыши.
Шаг 7		На верху дымохода установите грибок.

Видео – Дымоход из сэндвич-трубы

Видео - Монтаж дымохода

Новые системы, характеризуются высокими эксплуатационными показателями, очень надежные и красивые, относительно легко устанавливаются. Состоят из трех частей: внутренней керамической трубы, слоя утеплителя и внешних облицовочных керамических кирпичей специального профиля. По углам керамика имеет отверстия для установки металлической арматуры. По цене дороже сэндвич-дымоходов, производители выпускают большое количество различных видов керамических дымоходов, отличающихся внешним видом и особенностями конструкции.

Шаг 9. Герметизируйте крышу в месте выхода дымохода. Метод и материалы герметизации выбирайте в зависимости от характеристик кровельного покрытия. Работы эти сами по себе не требуют большого умения, они требуют только внимания и строго выполнения всех технологических операций. Для герметизации можно приобрести заводские доборные элементы или изготовить их самостоятельно. Рекомендуем выбрать первый вариант, крыша не то место, где можно экспериментировать. Все протечки неизбежно становятся причиной появления больших проблем.

Видео - Монтаж керамического дымохода

Видео - Как установить керамический дымоход

Лучше заранее потренироваться в кладке дымохода, не используя при этом раствор

После окончания всех работ нужно проверить «работоспособность» вашей конструкции. Для кирпичных печей с кирпичными дымоходами это непросто. Тяги вначале не будет никогда, печь и дымоход должны «посушиться и протопиться». Если на дворе лето и у вас есть время – откройте в бане окна, в печи поддувальную и топочную дверки, в дымоходе задвижки. В таком положении дымоход должен сохнуть приблизительно две недели.

Как вывести трубу в бане: внешняя и внутренняя конструкция

Баня у нас связана с легким паром и приятным потрескиванием дров в печи, раскаленными камнями в каменке и запахом свежезаваренного веника. Но живой огонь связан с дымом и если не сделать правильно трубу, то отравится угарным газом можно за 20–30 минут. Трубу в бане планируют перед строительством бани, она должна быть качественно и правильно собрана. Только так баня будет безопасной и не принесет вреда своим хозяевам. Как вывести трубу в бане своими руками, какие особенности и тонкости, которые нужно знать расскажем нашим читателям.

Трубу в бане выводят двумя способами: внутри и снаружи конструкции.

Конструктивные особенности дымоотвода для бани

Планирование дымохода в бане всегда связано с выбором конструкции. Необходимо разбираться во всех видах, знать как правильно рассчитать размер, вывести и установить. Перед составлением проекта необходимо кратко изучить эти аспекты.

Какие трубы используют для бани

Дымоход в бане может иметь два устройства: внешний и внутренний. Любой имеет свои положительные и отрицательные стороны:

Внешнее обустройство менее пожароопасно, монтаж своими руками и закрепление тоже проще. Минусы в том, что труба выходит на улицу и теплопотери увеличиваются.
Внутреннее обустройство сложное, но зато все тепло попадает в баню. Главный минус, большая степень пожароопасности.

Сандвич труба легко монтируется своими руками.

Недостатки конструкции можно предотвратить, применяя качественную изоляцию. Советуем, не экономить на времени и силах и провести внутренний дымоход, он хоть и сложнее монтируется, но сократятся затраты на отопление парилки конструкции. Для небольшой бани на дачном участке, проще вывести внешний дымоход. В любом случае выбор за пользователем.

Материалы для дымоотвода берут различные: красный кирпич, керамика или металл. Они хорошо переносят температуры выше +100 °C и долговечны.

Проще купить готовый вариант сандвич дымоотвод. Он легко монтируется и устанавливается, а внутренняя асбестовая прокладка делает устройство безопасным.

Конструкция внешнего и внутреннего дымоотвода

Конструкцию дымоотвода подбирают в зависимости от особенностей выбранной печки. Комплектация трубы включает несколько узлов, каждый имеет свои функциональные особенности. Для бани с кирпичной печкой можно применять кирпич, металл, керамику, а для печи из металла - керамический или металлический дымоотвод. Кирпич использовать можно, но выложить трубу своими руками будет сложно. Придется нанимать каменщика - печника.

Основные узлы дымохода (перечисления конструкции начинаются сверху вниз):

Оголовок (зонд) - предотвращает попадание искр на крышу и соседние строения, а также от заливания во время дождя.
Мастер флеш.
ППУ (Потолочный узел где проходит насквозь).
Дымоотвод из двойного сандвича или кирпича.
Одинарная железная труба.

Выбирая конструкцию из кирпича необходимо быть готовым к сложной чистке, обслуживанию. Под печку необходим массивный фундамент, так как весит кирпичный дымоход немало, вся нагрузка ляжет на печь.

Более простая, не требующая особых знаний сборки - готовая конструкция из сандвич труб. Она состоит из двойной конструкции между которой проложен асбест. Более теплосберегающая и легкая. Составляют из отдельных элементов: колено, дефлекторов, тройников, противоливневой защиты, переходников и шибера. Крепиться с помощью кронштейнов, которые монтируются хомутами.

На что следует обратить внимание при монтаже

Выводить трубу в бане нужно учитывая ряд ее особенностей (материала, конструкция). На установку оказывают влияние санитарные и экологические нормы, материал из которого строилась баня. Не стоит забывать, что традиционно это дерево.

Соблюдение некоторых норм и правил сделает конструкцию надежной и безопасной:

Любую необходимо изолировать экологичным и негорючим материалом: керамзит, асбест, каменная вата.
Теплоизолировать место где проходит дымоотвод необходимо только фольгированным материалом. Нередко его путают с материалами, покрытыми фольгой из лавсана, а он легко воспламеняется и плавиться при температуре выше 300 °C.
Дымоотвод выводится так, чтобы конструкция не касалась никаких деревянных элементов: балок перекрытия, крыши, стен. Для изоляции мест стыка обшивают металлическими листами. Место вывода можно утеплить только негорючей минватой или керамзитовый насыпью.
Внутри перекрытий нужно монтировать особый железный короб, в который заводят конструкцию и засыпают керамзитом. Для сандвича короб делать не нужно.
Сверху во избежание контакта с кровлей вокруг делается кожух из металлических листов.
Все стыки и швы можно герметизировать специальным железным фольгированным скотчем или фольгой.

Как выбрать размер и форму дымоотвода

Схема вывода трубы в бане.

Проектируя дымоход в бане нужно придерживаться стандартной формы и размера. Лучший вариант цилиндрическая форма. Связана простая форма с тем что любой изгиб колено дополнительно организуют зоны скопления золы и копоти, конструкцию придется часто чистить. А провести чистку конструкции с многочисленными изгибами сложнее.

Главные размеры с которыми необходимо определиться это диаметр и высота конструкции. Их необходимо взять из СНиПа.

Диаметр трубы бани

Мощность и выбор печи напрямую связаны с выбором диаметра и высоты дымоотвода. Приведем некоторые значения для прямоугольного и квадратного дымохода в виде таблицы:

Мощность печи, КВт	Диаметр дымохода, мм
До 3,5	140х140
3,5–5,2	140х200
5,2–7,2	140х270

Для круглой печи берется диаметр дымоотвода равный или больше выходной части печки. Для того, чтобы высчитать диаметр, необходимо знать формулу, которая регламентирует что на 1 КВт мощности печки, берут не меньше 8м2 трубы. Так, для печки в 20 КВт площадь дымоотвода будет не менее 160 м2. В диаметре это не меньше 14 см.

Высота дымоотвода бани

Высоту рассчитывают в зависимости от типа и высоты конька крыши. Необходимо учитывать и соседние строения, особенно если баня пристроена к основному дому. Согласно СНиПу высота дымохода бани должна соответствовать показателям указанным в таблице:

Для плоской кровли высота дымоотвода бани должна быть не менее 1 м. Для высокой трубы (более 1,5 м) необходимо устанавливать специальные растяжки, они укрепят конструкцию.

Важно учитывать момент скошенных и горизонтальных элементов дымохода. Недопустимо длина более 1 м. Допустимый размер не даст саже скапливаться на стенках трубы бани и не помешает тяге.

Монтаж дымохода своими руками

Перед работами необходимо купить все необходимые материалы и комплектующие. Вся работа проходит этапами: подготовка отверстий для вывода трубы, монтаж защитного короба, сборка трубы.

Подготовка отверстий для вывода трубы

Не стоит устанавливать трубу со слишком большим числом изгибов.

Отверстия в новой строящейся бани лучше сделать еще на этапе сборки перекрытий и кровли. В уже собранной конструкции придется делать с нуля. Если выбрана укладка внутри бани, то отверстия выпиливают в потолке и кровле, внешний предусматривает одно в стене около печи бани.

Места отверстий необходимо с обеих сторон обшить листами металла толщиной в 0,5 мм. Они защитят поверхность от возгорания. Отверстия делают квадратного сечения 450х450 мм. размеры зависят от переходника сандвич трубы. Для дымоотвода из кирпича, размер отверстия должен быть равен заданной ширине кладки дымоотвода. Подробнее о том как правильно сделать отверстие в потолке бани рассказано на видео:

Изготовление и монтаж защитного короба

Защитный короб на сандвич трубу заводского изготовления.

Изготовить переходник для металлической и сандвич трубы можно своими руками: Берутся 2 металлических листа размером 50х50 см и в середине вырезается выход под трубу. Из 4 листов делается короб, который соединяют при помощи сварки. Короб утепляют каменной или минваты из базальта и покрывают металлической фольгой. В него будет вставляться труба, он защитит перекрытия от нагревания.

Далее, крепиться к кровле металлический защитный фартук. Его можно купить готовый «Флеш-Мастер». Короб устанавливают на место между переходами потолка и прикручивают шурупами. Для кирпичной трубы делать металлический защитный короб не нужно. Далее, монтируется дымоотвод.

Монтаж дымоотвода

Сборка трубы в бане должна быть завершена установкой противоливневого грибка.

Для крепления трубы нужно напротив отверстия выхода дымоотвода просверлить места под крепления. Сандвич труба изготовлена так, что все детали просто устанавливаются друг в друга.

Сначала монтируется первое звено от печи длиною 50 см. Его закрепляют в подготовленные отверстия при помощи металлических крепежей к стене и печи. Далее, выводится второе звено в металлический короб. Если диаметр второго звена меньше выходного отверстия первого, то используют специальный переходник.

Установив второе звено, в переходник короб засыпается керамзитом. Если печка расположена не строго под отверстием в потолке, то используют колено. Не стоит в одной конструкции трубы применять больше трех колен, копоть и нагар будут скапливаться в трубе бани.

Сверху на трубе монтируют грибок, можно сделать своими руками из листа металла, старой консервной банки. Проще приобрести готовый.

Наружная труба собирается с одним отличием, сначала монтируется колено к стене и только затем основная конструкция. В стену точно так же ставиться переходный короб утепленный и заполненный керамзитом. От короба на улицу выходит основная труба. С наружной стороны бани к трубе крепится тройник, где располагают ревизию с окном. Они помогут очистить строение от копоти. Все части трубы снаружи крепят к стене поэтапно. По фасаду бани можно использовать только двойную сандвич конструкцию, только сверху над крышей одиночную. Стена под трубой изолируется металлом или асбестовым материалом.

Не стоит спешить выполнить сборку трубы, лучше тщательно закрепить каждое звено. От того, как качественно будет выведена труба бани зависеть насколько пожаробезопасная будет баня. Важна безопасность не только деревянных стен и переходов бани, но и людей, которые будут пользоваться строением. Не стоит экономить на изоляции, лучше выполнить ее качественно из дорого материала. Только так пар будет легким, а баня безопасной.

Самым простым и в то же время дешевым способом сделать печь для бани является использование отрезка обычной стальной трубы. Подобная конструкция будет вполне нормально функционировать в любом помещении, невзирая на его размеры. Более того, благодаря герметичному корпусу печь, выполненная из трубы, не будет выделять угарного газа при работе, а значит, она абсолютно безопасна для человека. Поэтому не нужно сооружать никаких дополнительных ограждений.

Как сварить печь для бани из трубы? В действительности здесь нет ничего сложного – при наличии соответствующего оборудования и навыков работы со сварочным аппаратом процедура изготовления займет всего несколько часов.

Подготовка места для печи

Вначале необходимо позаботиться о фундаменте. Чтобы сделать его, нужно выполнить следующие действия.

Таблица. Инструкция

Шаг, №№ИллюстрацияОписание


Шаг 1		В месте, где будет располагаться печь, выкапывается яма глубиной 50 см. Длина и ширина зависят от размеров будущей конструкции (в статье рассматривается использование трубы Ø 50 см, значит, размеры фундамента должны составлять примерно 70х70 см).
Шаг 2		Дно ямы засыпается щебнем и тщательно утрамбовывается. Толщина уже утрамбованного слоя должна быть как минимум 30 см.
Шаг 3		Поверх щебневой «подушки» заливается тонкий слой жидкого цементного раствора (цемент с песком в соотношении 1:4, вода – по мере необходимости) и оставляется на 24 часа для остывания. Это – подошва будущего основания.
Шаг 4		Поверх застывшего цемента укладывается гидроизоляция – несколько слоев рубероида.
Шаг 5		Далее яма заливается бетоном, приготовленным из цемента, песка и мелкофракционного гравия в соотношении 1:2,5:4 (+ вода)
Шаг 6		Поверхность залитого фундамента проверяется уровнем. Если с горизонтальностью все в порядке, можно приступать к выведению кирпичной площадки.
Шаг 7		Из красного или шамотного кирпича строится площадка (размеры те же – 70х70 см). Кирпич нужно класть одним или двумя рядами, причем исключительно на глиняный раствор. В результате площадка должна подняться над чистовым полом приблизительно на 15-20 см.

Также необходимо защитить стены помещения от сильного нагрева. Для этого сооружается защитный экран из кирпичей, уложенных «на ребро» и сцепленных тем же глиняным раствором.

Высота экрана должна составлять 120 см, будущая печь будет располагаться примерно в 20 см от него.

Изготовление вертикальной печи из стальной трубы

В процессе будет использоваться 1,5-метровая труба Ø 50 см, толщина стенок должна составлять как минимум 1 см. Алгоритм действий следующий.

Шаг 1. Вначале труба разрезается на две части – 90 см и 60 см. Меньшая часть послужит емкостью для воды (к слову, диаметр этого отрезка может быть и меньшим), а в большей будет установлена топка с каменкой.

Шаг 2. Снизу большего отрезка проделывается прямоугольный вырез для поддувала. Высота отверстия должна составлять 50-60 мм, а ширина – 180-200 мм. Само поддувало, к слову, будет еще и выполнять функцию зольника.

Шаг 3. Над поддувальным отверстием приваривается круглая стальная пластина толщиной 12 мм и диаметром, соответствующим внутреннему диаметру используемой трубы. В центре круга вырезается отверстие под колосник. Проще купить и установить уже готовый «магазинный» колосник, но при желании все можно сделать своими руками – наварить на отверстие арматурные пруты в виде решетки, но так, чтобы зазоры между ними соответствовали их диаметру.

Шаг 4. Вырезается ниша размерами 300х250 мм для топочной камеры (при этом до дна камеры должно оставаться примерно 50 мм). Затем приваривается пара петель, на них навешивается заранее вырезанная дверка соответствующих размеров. К дверке приделывается защелка.

Обратите внимание! Если топку необходимо вынести в смежное помещение, то можно наварить вокруг дверцы специальный фартук прямоугольной формы с отступом от нее (дверки) на 50-100 мм с каждой из сторон.

Шаг 5. Далее над топочной камерой выполняется отсекатель – прямоугольный стальной лист, имеющий срезанные углы. Посредством этих срезанных углов лист и приваривается к корпусу. Зазоров, оставшихся между сторонами листа и стенками трубы, хватит для прохода дымных газов. Это будет способствовать движению дыма вдоль стенок трубы, благодаря чему они будут интенсивнее прогреваться.

Шаг 6. Выше, примерно в 70-100 мм от отсекателя, к корпусу приваривается решетка, выполненная заранее из арматурных прутов Ø 1,2-1,5 см. Эта решетка будет выполнять функцию днища каменки. Дверка каменки устанавливается так, чтобы человек с легкостью открывал ее от парильного помещения. Технология изготовления здесь такая же, как для дверки в топку.

Шаг 7 . Сверху корпус заваривается стальным листом с проделанным в нем отверстием (диаметр последнего должен соответствовать диаметру подготовленной дымоходной трубы).

Привариваем стальной лист, в котором будет установлена крышка

Шаг 8 . Как отмечалось выше, баком для воды может послужить отрезок той же трубы, что использовалась для корпуса (при желании бак можно изготовить из листовой стали). Важно, чтобы дно этого бака было выполнено в точности так же, как верхняя часть каменки. С помощью сварочного аппарата к его дну крепится труба – она пройдет сквозь центр всего бака и выступит сверху примерно на 350-400 мм.

Также необходимо обустроить на баке крышку, выполненную в виде полуокружности. Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность.

Шаг 9. Внизу бака врезается кран для слива воды.

Обратите внимание! Остается лишь приварить к дымоходной трубе, примерно в 30 см от емкости для воды шибер.

Для данной конструкции можно изготовить выносную топку. Необходимо сделать раскрой листа стали, произвести резку и соединение сваркой. Этапы продемонстрированы на фото.

Видео - Изготовление печи из трубы

Видео – Вертикальная печь из трубы

Основные требования к установке печи

При дальнейших монтажных работах следует придерживаться ряда требований.

Печь устанавливается на заранее подготовленный фундамент, с 20-сантиметровым отступом от стены.
В том месте, где труба будет выходить наружу, выполняется утолщение примерно в 120 мм.
Все деревянные элементы покрываются изоляционным материалом (это может быть, к примеру, асбест или войлок) с нанесенным на него слоем глины.
Участок дымохода между потолком и кровлей штукатурится и покрывается известковым раствором.
Высота участка трубы, выступающего над кровлей, должна составлять как минимум 50 см.
Полок нужно разместить рядом с той стеной, где располагается печь. При установке полка нужно позаботиться о том, чтобы человек, сидящий там, не касался головой потолка.

Создание горизонтальной печи

Горизонтальная конструкция подразумевает наличие навесной емкости для воды и наружной каменки. Такая печь более компактна, а благодаря увеличенной глубине топочного отделения она позволит быстро отопить помещение. В процессе изготовления нужно выполнить следующие действия.

Шаг 1 . Из стальной трубы диаметром 50 см вырезается кусок длиной 80 см. Края тщательно выравниваются и зачищаются.

Подготавливаем трубу

Шаг 2 . Создается колосниковая площадка. Для этого из стального листа толщиной 1-1,2 см вырезается прямоугольник размерами 80х40 см. Внутри прямоугольника проделывается отверстие, после этого к нему (прямоугольнику) приваривается арматура. Как вариант – можно приобрести уже готовый колосник, изготовленный на заводе.

Шаг 3 . Колосник приваривается внутрь корпуса. Сама труба в это время располагается так, чтобы шов на ней находился под колосниковой решеткой. Дело в том, что металл прогорает преимущественно в местах сварки, а такой нехитрый прием поможет существенно снизить термальную нагрузку на шов.

Шаг 4. Из стального листа изготавливается фасад (выносная топка) прямоугольной формы (высота – 0,7 м, ширина – 0,6 м) с закругленным верхом. В фасаде проделывается пара прямоугольных вырезов – для дверок поддувала и топки.

Шаг 5. Задняя часть конструкции также выполняется из стальных листов, но размеры здесь другие – 0,9х0,7 м. К слову, верхняя часть этого элемента послужит одновременно еще и ограничителем каменки.

Шаг 6. Задняя часть и фасад привариваются к корпусу. По центру корпуса приваривается фронтальный ограничитель для каменки, при этом он – ограничитель – должен в точности повторять контуры корпуса снизу и задней части сверху.

Шаг 7. Сверху корпуса (в задней его части) вырезается прямоугольное отверстие 150х150 мм. Поверх устанавливается свод печи, выполненный из листовой стали, с отверстием для дымохода. Важно, чтобы отверстие было на 12-15 см ближе к фасаду – это обеспечит не только отсечение пламени, но и полный дожиг топлива (смотрите схему-чертеж выше).

Шаг 8. К своду приваривается дымоходная труба. К слову, свод одновременно будет и днищем каменки. На стенки свода необходимо наварить арматурную решетку высотой 20 см – это увеличит объем каменки.

Шаг 9. Крепятся дверки зольника и топки. Печь зачищается шлифовальным кругом в целях устранения ржавчины и остатков окалины, после чего покрывается слоем термостойкой краски на полимерной основе. Первое протапливание выполняется на улице, чтобы краска запеклась.

Обратите внимание! Дымоход выводится на улицу так же, как в случае с вертикальной печью.

Шаг 10. Поверх задней части монтируется емкость для воды. Для этого туда приваривается полка, габариты которой соответствуют размерам днища бака. Каменка закладывается камнями, при этом соблюдается одно важное правило: нужно, чтобы их плоские поверхности предельно плотно прилегали к железным стенкам в целях более эффективного нагрева последних.

Видео – Изготовление печи из трубы (вариант с горизонтальным расположением)

Подводя итоги. Несколько слов об ИК излучении

Железные печи обладают многими преимуществами, но у всех есть один недостаток – при работе они образуют жесткое ИК излучение, что приводит к неравномерному прогреву воздуха в помещении. Но эту проблему можно устранить, если сделать вокруг отопительного прибора кирпичную кладку. Кирпич нужно класть примерно в 10-15 см от печи, благодаря чему воздух будет свободно циркулировать вдоль стенок. Кроме того, кладка выполняет еще и защитную функцию – случайное прикосновение к нагретому кирпичу не приведет к ожогу, чего нельзя сказать о раскаленном металле.

В одном из нижних рядов остается два-три отверстия, чтобы холодный воздух проникал внутрь. Теплый же воздух будет подниматься, движимый конвекцией. Также вам, возможно, будет интересно узнать об эксплуатации газовой печи в бане.

Установка сэндвич трубы в бане

Дымоходы сэндвич считаются лучшим вариантом отвода продуктов сгорания печей, особенно в деревянных банях. Предлагаем ознакомиться с технологией монтажа двухстенных дымовых труб и особенностями их конструкций.

Подготовительные работы
Порядок монтажа
Крепление к стене
Проход через чердак
Проход через кровлю
Дымоход сэндвич - наиболее простой вариант для самостоятельного монтажа системы отвода продуктов сгорания. Легкие и компактные элементы конструкции быстро собираются с использованием вспомогательных элементов. Разумеется, при сборке трубы сэндвич для бани необходимо учитывать ряд моментов.

Общие требования к дымоходу в бане

На размеры и конструкцию дымохода в бане из сэндвич труб влияют следующие требования:

Оптимальная длина трубы от печи до грибка на крыше - 5 м.
Труба монтируется вертикально, без уступов. Допустимое отклонение трубы от вертикали - 30 градусов, при максимальном отклонении в сторону - 1 метр.
Если размер от кровли до оголовка трубы больше 1,5 м, установите растяжку для фиксации конструкции.
Если крыша покрыта легковоспламеняемыми материалами, на конце трубы установите сетку-искрогаситель с ячейками 5x5 мм.
Труба на скатной кровле должна выступать над коньком на 50 см. Труба на плоской крыше должна располагаться выше кровли на 1 м.
Горизонтальная часть дымотводящего тракта - до 1 м.
Места стыков элементов трубы должны оставаться на виду, не допускается их располагать внутри перекрытий кровли.
Запрещено размещение на чердаке прочисток, горизонтальных отводов. Труба в чердачном помещении должна быть направлена вверх.

Как выбирать дымоход сэндвич для бани

Дымовая труба сэндвич изготавливается путем соединения отдельных частей дымохода длиной 1 м. Каждый отрезок конструкции состоит из трех компонентов - внутренней и наружной трубы с термостойкой прослойкой. Для дымохода необходимы также элементы крепления и вспомогательные изделия. Двухстенные дымоходы производятся во многих исполнениях и отличаются своими параметрами - диаметрами, типом изолятора и его толщиной, материалом труб и т.д. Чтобы избежать ошибок при выборе элементов сэндвич трубы, воспользуйтесь рекомендациями.

Определение сечения дымовой трубы для бани

Дымовая труба должна иметь такое же сечение, как и выходной фланец печи. При необходимости можно определить сечение трубы для печи расчетным путем, используя требования СНИП:

Для котла мощностью 3,5 кВт используются трубы сечением 0,14x0,14 м.
Для котла мощностью 3,5–5,2 кВт - 0,14x0,2 м.
Для котла мощностью 5,2-7 кВт - 0,14x0,27 м.

Узнайте или рассчитайте тепловую мощность вашей печи и определите площадь сечения дымовой трубы, которая обеспечит выполнение требований СНИПа. Подберите дымоход сэндвич, имеющий круглую форму, по расчетной площади сечения.

Подбор трубы для бани по материалу

Внутренняя труба дымохода изготавливается из нержавеющей стали. Если есть возможность, выбирайте трубу с самой толстой стенкой, она более жесткая. Трубу со стенкой менее 1 мм не покупайте. Наружная труба может изготавливаться из любого металла, даже из оцинкованной стали. Лучше, чтобы наружная труба также была из нержавейки - при нагревании материал практически не удлиняется, чего не скажешь об оцинкованном листе.
Трубы из нержавейки только внешне одинаковые. При покупке можно определить качество изделий следующим образом:

Попытайтесь узнать состав металла трубы. Качественные образцы изготавливают из аустенитной стали, с добавлением молибдена, хрома, никеля. Эти вещества позволяют сопротивляться коррозии и кислотным веществам.
Осмотрите сварные швы труб. Наличие прожженных швов не допускается.
Трубы из нержавеющей стали стоят дорого. Можно снизить издержки на установку сэндвич трубы в бане, если изготовить комбинированный дымоход: в парилке с большой влажностью, высокими противопожарными требованиям и с целью придания представительного вида установите нержавеющие элементы, в других местах - оцинкованные.
Для бани покупайте сэндвич трубы с теплоизолирующим материалом, выдерживающим температуру более 800 градусов. Такими характеристиками обладают асбестовые, минераловантные, керамзитовые утеплители.
Толщина слоя изолятора при одинаковых свойствах материала может быть от 20 до 60 мм, поэтому перед покупкой обязательно интересуйтесь составом и свойствами утеплителя.

Соединение элементов трубы для бани

На рынке можно найти образцы, которые между собой стыкуются и фиксируются различными способами - фланцевым, байонетным, «по мостику холода», но для бани рекомендуется выбирать между соединением «по дыму» или «по конденсату».
Отличие соединений - в следующем:

Соединение «по дыму» гарантирует отсутствие утечки дыма через стык в помещение. Но, с другой стороны, конденсат, стекающий по стенкам трубы, может попасть через щели внутрь сэндвича и навредить утеплителю.
В соединении «по конденсату» внутренняя труба верхнего сэндвича заходит в раструб нижней трубы, поэтому влага не попадает на утеплитель. В этом случае нет гарантий, что дым не просочится наружу.
Заказчик самостоятельно выбирает способ соединений. Для помещений обычно выбирают способ «по дыму», ведь в дымоходах сэндвич образуется небольшое количество конденсата.
При покупке проверяйте качество стыковки модулей. Хорошее соединение обеспечат образцы от одного производителя.

Подготовительные работы перед монтажом трубы в бане

Перед тем как установить сэндвич трубу в бане, а точнее еще на стадии строительства фундамента печи и кровли, проверьте расположение оси дымохода. Труба не должна пересекать стропила и балки перекрытия чердака и крыши и проходить на расстоянии менее 25 см от стены. Можно выполнить предварительный монтаж печи и дымовой трубы в минимальном объеме. Работу выполняют, когда готов хотя бы черновой пол и закреплены деревянные элементы крыши.
Установите печь на черновой пол. Выставьте устройство в штатное положение в вертикальной плоскости, учитывая высоту «пирога» пола и толщину напольного покрытия. Опустите сверху отвес в центр выходного фланца печи и посмотрите результаты. Если несущие элементы крыши не пересекаются с отвесом, отрежьте лишние элементы для возможности установки трубы. Отложите основные работы до окончания строительных работ на полу.

Инструкция по монтажу дымохода в бане

Порядок установки сэндвич трубы для печки в бане выглядит так:

Выполните монтаж потолочно-проходного узла (ППУ) в месте прохода трубы сквозь потолок.
Установите на выхлопной фланец печи первый элемент трубы, который должен быть одностенным. Трубу-сендвич монтируют, начиная со второго уровня.
Установите поочередно двухстенные трубы и остальные элементы дымохода (тройники, колена - если требует конструкция трубы), выведите их сквозь перекрытие, закрепите между собой и к стенам.
Заизолируйте место прохода трубы на чердак.
До чердака должны быть смонтированы ревизия с подставкой для осмотра внутренней полости трубы и очистки от сажи и другие подобные элементы.
Продолжите монтаж дымохода на чердаке и выведите трубу на крышу. На чердаке разрешается устанавливать только трубы сэндвичи, дополнительные элементы устанавливать запрещено.
Выполните теплоизоляцию в месте прохода трубы сквозь кровлю.
Закрепите наружную часть трубы растяжками (если она выступает высоко над крышей). Сверху на готовое изделие установите искрогаситель и грибок.

Крепление сэндвич трубы в бане к стене

Труба с одной стороны заужена, поэтому для сборки достаточно установить одну трубу в другую. Для заделки зазоров и стыков используется герметик для дымоходов, выдерживающий температуру 1000 градусов. Отсутствие зазоров в соединениях повышает тягу.
При соединении труб придерживайтесь следующих правил:

На внутренние трубы герметик наносится снаружи верхней внутренней трубы.
На наружные трубы - на наружную поверхность верхней трубы.
В стыках одностенной трубы с дымоходом сэндвич или с другими модулями - снаружи, по окружности.
Трубы сэндвич соединяются между собой хомутами с одной стороны.
Трубы сэндвич соединяют с тройниками и переходниками хомутами с двух сторон.
Трубы крепятся к стене при помощи кронштейнов через каждые 2 м.
Тройники фиксируются к опорным конструкциям кронштейнами.

Проход дымохода в бане через чердачное перекрытие

Монтаж сэндвич трубы в бане должен выполняться согласно требованиям СНИП в части теплоизоляции дымохода при прохождении сквозь деревянные перекрытия. Температура в топке, особенно если топить дровами, достигает 800–1000 градусов. Она легко разогревает дымовую трубу (и доски в перекрытии) до высокой температуры, критичной для древесины.
Для обеспечения безопасного прохода трубы через чердачное перекрытие используют потолочно-проходной узел (ППУ). Изделие выполнено в виде короба размером 300 х 300 мм. В горизонтальной стенке есть отверстие, через которое проходит труба сэндвич. ППУ из нержавейки или оцинкованного железа можно найти на рынке в готовом виде. Устройство монтируют в проеме потолка до сборки трубы.
Термоизоляция трубы в этом месте выполняется таком порядке:

Установите ППУ в проем в потолке вместе с теплоизолятором и закрепите.
Установите сэндвич трубу на нижние элементы таким образом, чтобы соединение было выше чердачного перекрытия.
Проконтролируйте, чтобы между трубой и перекрытием существовал зазор не менее 130 мм.
Этот зазор можно оставить незаделанным, но лучше внутреннее пространство между трубой и стенками ППУ заполнить минеральной ватой.
Закройте стыки снизу и сверху листами металла из нержавеющей стали. Между листами и потолком уложите также теплоизолятор.

Проход дымохода в бане через кровлю

Рассмотрим особенности прохода сэндвич трубы через крышу:

Убедитесь, что расстояние от трубы до стены перекрытия - не менее 130 мм.
Из стального листа вырежьте подкрышный лист. Он представляет собой лист с внутренним отверстием, равным диаметру трубы, и размерами, большими проема в перекрытии.
Оденьте подкрышный лист на трубу.
Проденьте один конец трубы в проем кровли со стороны чердака, другой конец установите в нижнюю трубу.
Со стороны крыши установите на трубу свинцовую основу (угловую крышную разделку), опустите ее на крышу. Постучите по основе молотком и подгоните к поверхности круши.
Со стороны чердака заполните щели между трубой и перекрытием базальтовым картоном и базальтовой ватой.
Поднимите подкрышный лист до упора вверх и закрепите саморезами по дереву.
Чтобы обеспечить герметизацию соединения, покройте место стыка кровельным битумным герметиком на резиновой основе.

Видео инструкция установки сэндвич трубы в бане своими руками:

Монтаж дымохода сэндвич - трудоемкая работа, которая требует от исполнителя сосредоточенности и внимания. Главное, выберите качественные материалы, которые обеспечат надежность и безопасность отопления бани. Автор: редакция TutKnow.ru

Безопасный дымоход для бани своими руками пошагово. Дымоход для бани своими руками: делаем дымоход из трубы Баня без трубы

Кладка кирпичных дымоходов

Цены на кирпич

Как ставить дымоход?

Как установить сэндвич-дымоход

Видео – Дымоход из сэндвич-трубы

Видео – Монтаж дымохода

Видео – Монтаж керамического дымохода

Видео – Как установить керамический дымоход

Монтаж дымохода из кирпича. Пошаговая инструкция

Колпак и искрогаситель на дымоход: как сделать самостоятельно

Строительство печи для бани: видео

Виды дымоотводящих конструкций

Популярные схемы устройства банных дымоходов

Самый простой дымоход

Особенности для различных типов печей

для бани для печи из металла

Если печь кирпичная

Как сделать дымоход для бани через потолок

Трубы для бани

Сэндвич

Установка и монтаж

Вывод через потолок

Как произвести монтаж через стену

Проход дымоотвода сквозь крышу

Как сделать колпак на своими руками

Последовательность при работе

Финальные действия

Как рассчитать диаметр дымохода

Кладка кирпичных дымоходов

Как ставить дымоход?

Как установить сэндвич-дымоход

Видео – Дымоход из сэндвич-трубы

Видео - Монтаж дымохода

Видео - Монтаж керамического дымохода

Видео - Как установить керамический дымоход

Как вывести трубу в бане: внешняя и внутренняя конструкция

Конструктивные особенности дымоотвода для бани

Какие трубы используют для бани

Конструкция внешнего и внутреннего дымоотвода

На что следует обратить внимание при монтаже

Как выбрать размер и форму дымоотвода

Диаметр трубы бани

Высота дымоотвода бани

Монтаж дымохода своими руками

Подготовка отверстий для вывода трубы

Изготовление и монтаж защитного короба

Монтаж дымоотвода

Подготовка места для печи

Изготовление вертикальной печи из стальной трубы

Видео - Изготовление печи из трубы

Видео – Вертикальная печь из трубы

Основные требования к установке печи

Создание горизонтальной печи

Видео – Изготовление печи из трубы (вариант с горизонтальным расположением)

Подводя итоги. Несколько слов об ИК излучении

Установка сэндвич трубы в бане

Общие требования к дымоходу в бане

Как выбирать дымоход сэндвич для бани

Определение сечения дымовой трубы для бани

Подбор трубы для бани по материалу

Соединение элементов трубы для бани

Подготовительные работы перед монтажом трубы в бане

Инструкция по монтажу дымохода в бане

Крепление сэндвич трубы в бане к стене

Проход дымохода в бане через чердачное перекрытие

Проход дымохода в бане через кровлю
