Как работает ливневая канализация в городе. Система ливневой канализации: описание и правила пользования. Уход и правила по эксплуатации

Залогом благоустроенного и комфортного приусадебного участка, а также защитой здания от подтопления является устройство ливневой канализации в частном доме. Если вы хотите избавиться от луж с застаивающейся водой, потоков грязной воды во время дождя, то ещё на этапе проектирования здания позаботьтесь о закладке в проект ливневой канализации.

Правильно спроектированная и качественно смонтированная ливнёвка обеспечит надёжное и своевременное отведение воды с вашего участка.

Давайте разберёмся, что же собой представляет ливневая канализация (ливнёвка). Данное сооружение представляет собой систему труб и колодцев, служащую для сбора и отвода дождевой и талой воды с территории участка.

Как правило, любая ливневая канализационная система состоит из следующих элементов:

сборно-распределительный колодец;
пескоотделитель;

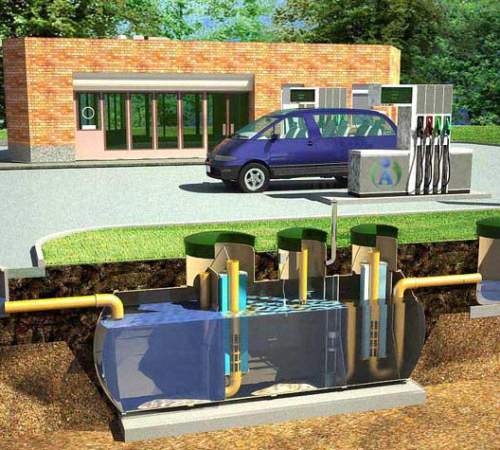

специальный отделитель для масел и бензина;
сорбционный блок;
специальный колодец для проведения отбора проб

Основное назначение ливневой канализации в частном доме

Главная функция любой ливнёвки заключается в заборе и отведении талой и дождевой воды с участка при помощи специальных приспособлений, к которым относятся:

дождеприёмники,
дренажные желоба,
водостоки.

Помимо сбора воды ливневая канализация способна очищать её от песка и вредных примесей (масел и бензина) за счёт специальных уловителей. Это необходимо для того, чтобы вода, попадающая в общую канализационную систему и сливающаяся за его пределы, была чистой.

С помощью ливневки возможно отведение воды в глубинную дренажную систему, если таковая предусматривается на вашем участке. В противном случае, собранная вода отводится за пределы участка.

Помимо основных функций ливневых систем канализации есть и косвенные. Хоть ливнёвка и относится к системам поверхностного дренажа, она, в некоторой степени, влияет на прочность и долговечность всего здания. Это связано с тем, что попадание большого количества влаги в грунт может приводить к просадке и подвижности фундамента, что вызывает трещины и медленное разрушение всего сооружения.

Правильный расчёт ливневой канализации позволяет не только снизить расходы на укрепление фундамента здания, но и обеспечить прочность и долговечность всего сооружения в целом.

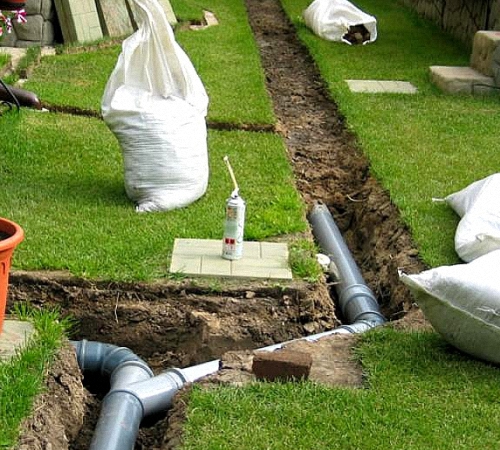

Прокладка ливневой канализации

При проектировании и расчёте ливневой канализации учитывается множество факторов: от геологических условий на участке проектирования, предполагаемого количества стоков до ваших финансовых возможностей. В любом случае, устройство ливневой канализации (СНиП 2.04.01-85) выполняется согласно нормативным документам.

Стоит отметить, что ливневая канализация подразделяется на несколько видов:

Ливнёвка открытого типа . Этот вид ливневой канализации можно отнести к самым простым системам в плане проектирования и устройства. Также она требует наименьших затрат. Принцип устройства данного вида ливнёвки состоит в системе открытых желобов и каналов, которые собирают и отводят поверхностные стоки.

Ливневая система водоотведения закрытого типа . Данный вид ливнёвки более сложный. Её проектирование и монтаж требует участия профессионалов. Эта ливневая канализация состоит из сети открытых желобов и каналов, которые дополняются дождеприёмниками и системой подземных трубопроводов.

Ливневая канализация смешанного типа представляет собой нечто среднее между открытой и закрытой системой. Данный тип ливнёвки используется на участках значительных размеров или при необходимости сокращения расходов на устройство ливневой канализации.

Правила устройства канализации гласят, что самой важной частью ливнёвки является трубопровод. Это связано с тем, что сюда попадают не только стоки дождевой воды с поверхности участка, но и вся талая и дождевая вода, собирающаяся на кровле здания, а также стоки из дождеприёмников и решёток систем поливки.

Технология устройства ливневки

Как правильно выполнить ливнёвку, знают профессионалы, но если вы хотите выполнить всю работу самостоятельно, то необходимо учитывать технологические особенности процесса монтажа.

Устраивать уклон всех водоотводящих труб необходимо в сторону общего водосборника.

При устройстве канализации можно использовать элементы и конструкции, устойчивые к воздействию воды (влагостойкие и устойчивые к коррозии).От гофрированных труб лучше отказаться из-за их повышенной засоряемости.

Стоит отказаться от большого количества поворотов и разводок в системе. Соединение всех элементов должно быть предельно герметичным. Расчёт уклона труб должен быть такой, чтобы сточная вода не задерживалась и не замерзала в системе зимой.

Перед началом монтажа обязательно нарисуйте схему магистралей и выполните подсчёт необходимого количества элементов и метраж труб. Систему ливневой канализации необходимо защищать специальными решётками от засорения.
На очень длинных трубопроводах стоит устраивать дополнительные смотровые колодцы, которые облегчат прочистку системы от листьев и мусора.

Обычно для устройства ливнёвки в частных домах используются:

ПВХ-трубы,
асбестоцементные трубы,
в редких случаях гофротрубы.

Места закладки труб необходимо промаркировать для предотвращения случайной порчи при проведении земляных работ на участке.

Если говорить о выборе типа ливнёвки для частного дома, то отдайте предпочтение системам закрытого типа, конечно же, если смета на устройство ливневой канализации такого типа вас устроит.

И напоследок, стоит сказать о чистке труб. Обычно для этих целей используется металлический трос. В случаях сильных засорений можно выполнить химическую или термическую чистку труб, но доверить такое ответственное дело можно только высококвалифицированным специалистам.

Устройство ливневой канализации, носящей в народе еще и название — ливневка, представляет из себя сложное устройство из труб, желобов и лотков и прочих систематизированных дождеприемников. Направлена эта система на сбор дождевых потоков и перенаправление их в заранее отведенное для этого место.

Устройство системы ливневой канализации может относиться к одному из 3-х типов: открытого, закрытого и смешанного типа.

Эти системы используются повсеместно: как на предприятиях и в учреждениях, так и в частных домах. Отличие состоит лишь в том, что на предприятии такие системы могут быть совмещены с системами сброса условно чистых вод, используемых при функционировании промышленности.

Устройство системы ливневой канализации может относиться к одному из 3-х типов:

Ливневая канализация открытого типа. Простейшее устройство, состоящее из открытых каналов и желобов. Вода из этой сообщенной системы стекает в грунт.
Устройство ливневой системы закрытого типа. Дождевые потоки стекают и сохраняются в определенном и устроенном заранее месте. Системы линейного водоотвода, используемые для сборки талых и дождевых вод, обычно снабжаются решетками. Используется повсеместно в городской инфраструктуре для сбора воды с тротуаров, площадей, дорог. Для устройства такой системы необходимы бетонные трубы большого размера. Чтобы система функционировала нормально, эти трубы должны быть зарыты под землю ниже уровня ее промерзания. Вода по трубам собирается в коллекторы — искусственно для этого оборудованные колодцы. У коллекторов искусственным путем устроено сообщение с природными водоемами, тальвегами, куда вода после отстаивания и стекает.
Для смешанного типа используют элементы как открытой, так и закрытой систем канализации.

Этапы предподготовки

Обязательно перед началом работ нужно составить полную рабочую документацию, которая состоит из следующих элементов:

рабочие чертежи, общие данные;
план ливневой системы;

Работы проходят по следующей схеме, отклонение от которой возможно в силу обстоятельств, но чаще всего нецелесообразно:

Еще до начала проектирования нужно определить уровень плотности и структуру грунта на участке.
Определить уровень, на котором залегают грунтовые воды этого участка. Информацию эту чаще всего можно получить у специалистов по геодезии, которые уже бурили на этом участке скважины, или заказать подобное исследование, если ранее оно никем не проводилось.
Необходимо определить пункт, в который будет отводится дождевая и талая вода. Это может быть водоем, коллектор или открытый уличный канал для дренажа.
Определить, как будет собираться вода: самотеком или при помощи насосов. Этот показатель определяется в зависимости от наклона участка и месторасположения пункта сбора воды.
Установка собирающей системы.

Устройство ливневки

Кроме тех вод, что попадают в канализацию с поверхности почвы, немалое их количество попадает туда и с крыш жилых зданий. Эти водостоки называют внутренними. В домах они необходимы для отведения дождевой и талой воды с кровли по специально для этого проложенным внутри здания трубопроводам. Если вода из этих труб попадает прямо на тротуары, это называют открытым выпуском, а если вода утекает в наружную сеть дождевой канализации, то закрытым. Водосток с крыши — всего лишь малая часть устройства системы ливневой канализации.

Для создания в собственном доме и на участке ливневой канализации понадобятся следующие компоненты:

водосточные трубы, воронки, желоба для ливневки и отвода с крыши здания воды;
колодцы точечного водосбора, дождеприемники;
трубы, ведущие к коллекторам, прокладывать которые нужно будет под землей. Туда должны вести все без исключения стоки;
линейный водоотвод и система лотков;
заглушки, которые препятствуют обратному току воды;
пескоуловители;
сифоны, которые будут препятствовать неизбежно появляющемуся запаху.

Принципы водоотведения

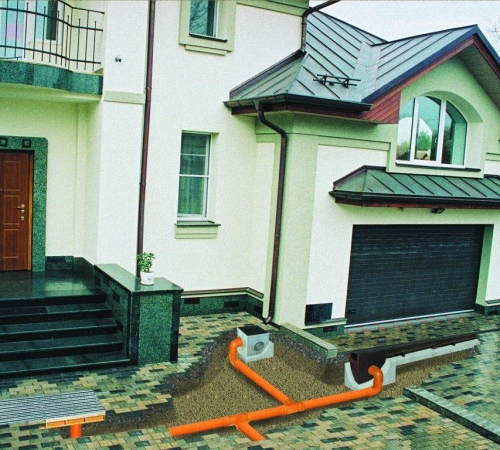

Главный принцип для устройства ливневки следующий: сточные воды со всех зон участка собираются в единый поток и направляются в коллектор.

Чтобы проще было объединить все лотки, желоба и трубы в единую систему, их устанавливают в направлении водосбора под углом.

Выглядеть правильно организованный процесс водоотведения должен так:

с поверхности крыши все осадки собираются и попадают в желоба водостока;
поток воды через систему отводных труб идет в дождеприемник, соединенный с коллектором через установленные под землей трубы.

Если возле участка и на нем централизованные канализационные коммуникации не установлены, вместо них могут служить водоемы, которые находятся поблизости, канавы или специально устроенные колодцы.

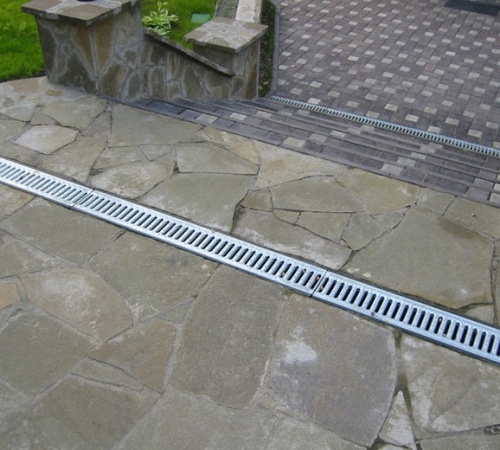

Важную роль играет линейный дренаж. В местах, где наиболее часто происходит скопление талой или дождевой воды, лотки укладывают вровень с осушаемой поверхностью. Ливневая канализация посредством этих лотков подключается к местам водосброса, это необходимая практика для отведения вод с поверхности.

Особенности водоотведения

Весь длинный процесс водоотведения начинается с воронок, называемых дождеприемниками. Устанавливают их в местах, где происходит слив водостока с крыши. Чтобы установить дождеприемники, выкапываются специальные ямки небольшого размера. Воронки должны обязательно стыковаться с трубами ливневки, для этого они оснащены отверстиями.

Трубу выравнивают на глубине ниже уровня промерзания посредством присоединения еще одного колена и фиксируют в горизонтальном положении с уклоном не более 2%. Эта труба будет вести в коллектор и отводить потоки воды от участка.

Поверх коллектора обязательно должен располагаться смотровой колодец с люком, диаметром не менее 1м. Этот колодец предназначен для прочистки системы от мусора и наблюдения за ее работой.

Кроме точечной системы ливневки на участке необходимы и лотки с решетками — линейная ливневая канализация. В нее стекают осадки, которые не попали в воронки дождеприемников. Желоба делаются разного размера и глубины. Перед входом с желобов в трубы нужна установка пескоуловителей, чтобы фильтровать мусор, грязь и размытую дождем землю. Перед самим домом можно установить придверный лоток, который соберет воду с крыльца.

Особое внимание

Для расположения коллекторов существуют 3 типа в зависимости от местности:

благоприятные. К ним можно отнести те случаи, когда площадь стока составляет 150 Га или менее, рельеф местности плоский либо с уклоном, который тем не менее не превышает 0, 005;
средние. Площадь — 150 Га или немного более, коллектор можно расположить на нижней части склона;
неблагоприятные. Площадь значительно превышает 150 Га, у участка крутые склоны и наклонный характер рельефа.

Чтобы провести трассу отвода воды, необходимо будет выбрать до места спуска потоков кратчайший путь. Чтобы ливневка и дренаж были установлены правильно, их нельзя совмещать. При сильном дожде или после снежной зимы система, скорее всего, не сможет справиться с нагрузками.

Чтобы на участке не было потопа после каждого дождя, чтобы фундамент не мок и не разрушался, необходимо обеспечить отведение осадков. Для этого нужна дождевая канализация. Ее мы можем видеть в городах — это система из устройств приема воды и каналов. Ливневая канализация в частном доме имеет меньшие размеры, но суть ее та же. Нельзя сказать, что ее делать просто, но справиться самостоятельно можно, особенно, если вы уже что-то делали на участке своими руками.

Что такое система ливневой канализации частного дома и какой она бывает

В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

Состав системы такой:

Куда девать воду

Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.

Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.

Типы и их особенности

Ливневая канализация в частном доме может быть трех типов:

В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.

Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.

Совмещенная или отдельная

Часто в частном доме необходимо делать сразу три системы водоотведения:

дренажную;
ливневую.

Часто они идут параллельно или расположены недалеко друг от друга. Естественно, возникает желание сэкономить и совместить ливневку с какой-нибудь другой. В частности — использовать уже имеющийся колодец. Сразу надо сказать, что лучше этого не делать. Почему? Во время ливня вода прибывает с очень большой скоростью. В среднем — от 10 кубов в час (может и больше). При такой скорости поступления воды, колодец заполняется очень быстро. Бывает что и переполняется.

Если сброс идет в канализационный колодец, вода начинает поступать в трубы канализации. Подняться выше уровня грунта она не поднимется, но и спустить ничего вы не сможете — все будет стоять в сантехнике. После понижения уровня воды внутри остается мусор. Он мешает нормальной работе канализации, приходится ее чистить. Не самое приятное занятие.

Одновременная прокладка всех систем на участке — главное- не запутаться

Если сброс идет в дренажный колодец, дело обстоит еще хуже. Во время ливня вода под большим напором поступает в систему. Она заполняет трубы, затем выливается под фундамент, подмывая его. Последствия вы можете себе представить. Есть еще не столь очевидные вещи. Например, заиливание дренажных труб. Почистить их нереально, приходится менять. А это — большие расходы и очень много работы.

Итак из всего сказанного можно сделать вывод. Первый — ливневая канализация в частном доме должна иметь собственный колодец. Второй — желательно чтобы он был большого размера. Это если не повезло иметь под боком пруд, озеро или речку.

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.
Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см. На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним.

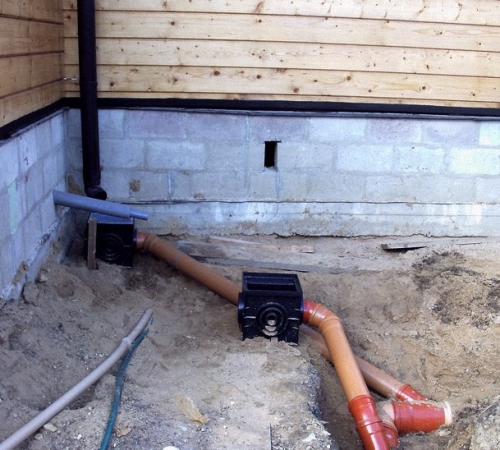

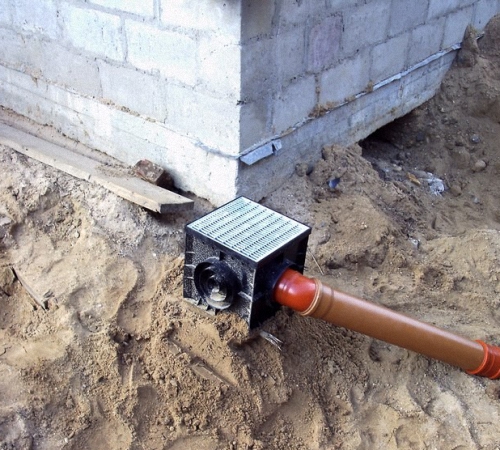

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков. Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.
Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.
Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.
Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают:
Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.
Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.
На протяженных участках нужны точки ревизии — для прочистки возможных засоров в трубах

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

Порядок строительства

Вообще, для начала требуется создать проект. Если нет возможности или желания воспользоваться услугами профессионалов, нарисуйте его в масштабе (на листке бумаги или в одной из программ). Так вы сможете довольно точно определиться с тем, чего вам надо и сколько. Закупив необходимые материалы можно приступать к работам.

Сначала устанавливают систему водостоков. Затем начинается монтаж ливневой канализации. Эту работу имеет смысл проводить одновременно с укладкой дренажной и канализационных систем, а также провести работы по подготовке у укладке дорожек и отмостки. Для всех этих работ требуется снимать грунт, так почему бы не сделать все сразу?

Установка дождеприемника — залить бетоном и «пригрузить» чем-то тяжелым, чтобы не выдавило

Если другие системы уже готовы или они просто не нужны, можно выкопать траншеи. Они должны быть больше требуемой глубины на 10-15 см. На дно траншей насыпают щебень, а в него укладывают трубы, ставят устройства. Щебень будет нейтрализовать силы пучения: он всегда остается подвижным, так что при нагрузках просто передвигается с места на место. Как вы знаете, установленные в нем устройства нагрузки почти не ощущают.

При установке дождеприемников их бетонируют. Вокруг ставят опалубку, заливают слоем бетона в 15-20 см. Его надо рассчитать так, чтобы нормально «легло» финишное покрытие, которое вы собираетесь настелить.

Лужи во время дождя - не редкость, чтобы избавиться от них, и предотвратить подтопление в частном доме рекомендуется обустроить ливневую канализацию. Как спроектировать ливневую канализацию своими руками попробуем разобраться.

Общее понятие о ливневой канализации

Ливневая или дождевая канализация - эти совокупность водопроводных труб, фильтров и приспособлений для отвода воды с участка жилого дома.

Основные компоненты дождевой канализации:

отделители песка;
колодец или коллектор;
фильтры масла или бензина;
впитывающий блок.

Канализация ливневого типа выполняет функцию отвода воды с участка. Для выполнения данной функции необходимо наличие:

дождеприемников;
дренажных желобов;
водостоков.

Кроме отвода воды, дождевая канализация выполняет функцию фильтрации воды от песка и других загрязняющих веществ, при помощи фильтрующих компонентов. Чистая вода попадает в общую канализацию в очищенном виде.

Дополнительные функции дождевой системы:

полив растений на приусадебном участке - талая вода положительно влияет на рост и развитие растений;
улучшение прочности и долговечности здания - ливневая система предотвращает подтопление здания, таким образом защищает конструкцию от плесени, грибка и влаги;
очищение воды от песка и других примесей;
сохранение целостности тротуаров, пешеходных дорожек и отмостки здания;
снижение риска попадания воды в подвал или цоколь здания;
исключение образования луж и грязи во время выпадения атмосферных осадков.

Основные виды ливневой канализации

Ливневая канализация подразделяется на:

открытую,
закрытую,
комбинированную.

Ливневая канализация фото:

Открытая ливневая канализация - самая легкая и дешевая в обустройстве. Это система желобов, которые расположены на крыше. По желобам стекает вода, и отводиться от участка, по специальным канавкам, которые ничем не прикрыты. Сфера использования: населенные пункты, где проживает небольшое количество населения.

Закрытая ливневая канализация - более сложный вид канализации, который требует монтажа не только желобов, но и подземных труб и дождеприемников. Вода собирается по целой системе в колодцы, очищается, а затем отводиться от участка или используется для других целей. Применение: крупные населенные пункты, частные територии.

Комбинированную ливневую канализацию проектируют на больших площадях, где нужно сократить расходы на стоимость закрытой ливневой системы.

Разновидности дренажа ливневой канализации

Ливневый дренаж точечного типа выполняют при наличии местных водоотводов, таких как колодцы-дождеприемники. Воду собирают на один участок или в один предмет. Такая система включает: водосточные трубы или краны, съемную решетку, фильтры, и подземную канализационную систему.
Ливневый дренаж линейного типа - предназначен для отвода воды с большой площади. Линейная система включает: линейные водоотводы и очистители от песка в виде корзины, которую периодически следует чистить.

Монтаж ливневой канализации открытого типа

Ливневую канализацию называют еще линейной, потому что вода постепенно по крышам стекает в отведенное место. При стекании воды во желобам в специальные лотки, которые находятся на конце желоба, ливневую канализацию называют открытой.

Для установки открытой канализации используют желоба, которые бывают:

металлическими,
бетонными,
пластиковыми.

Чтобы защитить канализацию от загрязнений, на желоба надевают решетки, которые выполняют эстетическую функцию.

Чтобы предотвратить усадку грунта, каналы под желобами делают с уклоном. Для обустройства каналов используют водостойкие герметики.

Советы по обустройству ливневой канализации открытого типа:

При обустройстве ливневой открытой канализации не следует ограничиваться только желобами, обязательно предусмотрите водосточную систему. Если установить только водосборники и желоба, вода будет стекать на поверхность, которая находиться рядом с домом, а это существенно повлияет на фундамент и спровоцирует сырость и образование плесени.
Следует проводить профилактическую чистку ливневой канализации минимум один раз в год, для предотвращения образования засоров в дождеприемниках и лотках со шлангами.
Используйте только качественные герметики при установке ливневой канализации, для обеспечения высокого качества дождевой системы.

Закрытая ливневая канализация: проектирование

Перед проектированием ливневой канализации закрытого типа необходимо подготовить следующие документы:

предварительные чертежи и сведения о проекте;
схему канализации;
отчет о работах.

Чтобы сделать правильный расчет ливневой канализации узнайте:

характеристику территории и ландшафтные особенности;
наличие архитектурных зданий;
среднестатистическую степень осадков;
размещение технических сооружений.

В предварительных чертежах следует указать схему расположения труб, места, где будут устанавливать дождеприемники, лотки и желоба, смотровые колодцы и коллектор.

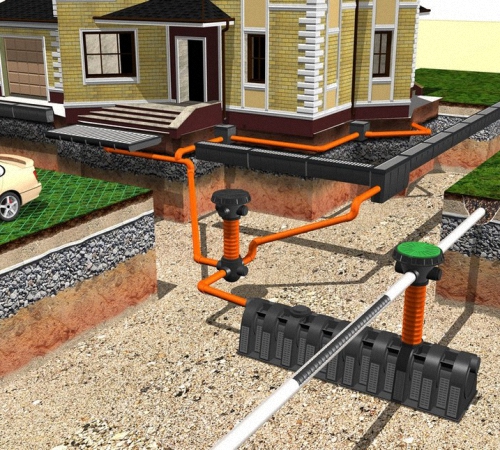

Устройство и схема ливневой канализации

Для работы понадобиться наличие:

водостоков,
дождеприемников,
придверных поддонов;
желобов и лотков;
труб;
смотровых колодцев;
пескоуловителей.

Главной составляющей ливневой канализационной системы является водосток, который собирает всю воду. Не менее главным элементом является дождеприемник, по которому вода поступает в водосток.

Приемный колодец выполняет функцию поглощения воды, которая приходит от дождеприемника.

Чтобы очистить воду от осадков, песка и грязи существуют пескоуловители, в которые попадает вода перед стеканием в канализацию.

Для контроля и очистки ливневой системы устанавливают смотровые колодцы.

Подготовительные работы

Используйте при работе над ливневой канализацией водоустойчивые, антикоррозийные материалы. В ливневой канализации трубы гофрированного типа быстро засоряются, поэтому не применяйте их.
Избегайте сложных схем в определении месторасположения труб. Прокладывайте трубы без дополнительных поворотов и разводок. Все конструктивные части необходимо герметично соединять.
Уклон ливневой канализации и все трубы направляют в сторону, где расположен водосборник. Следите за углом наклона, чтобы избежать замерзания воды в дождеприемниках.
После того как схема монтажа готова, следует подсчитать метраж труб и всех необходимых элементов.
Чтобы защитить систему дождевой канализации от попадания мусора используют специальные решетки.
Если площадь канализации большая, установите один или два дополнительных колодца, для дополнительной очистки.
При монтаже дождевой канализации следует применять ПВХ или асбестоцементные трубы. Чистить трубы нужно при помощи металлического троса.

Прокладка ливневой канализации:

Рассмотрим установку желобов на крыше:

Сделайте отверстия для установки дождеприемников. Установите устройства и герметизируйте все стыки.
Установите трубы, отвечающие за сток воды.
Все устройства прикрепляются к стене и крыше дома хомутами.

Инструкция по устройству внутренней ливневой канализации:

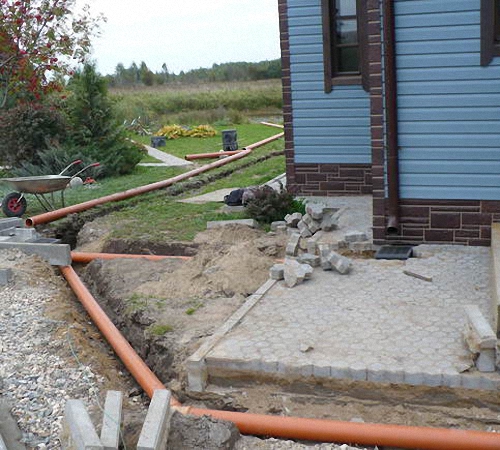

После утверждения схемы монтажа, следует сделать разметку территории и обозначить предварительные места установки канализации.
Выкопайте канавы, дно которых следует утрамбовать и засыпать песком на 15-2О см. при необходимости утеплите траншеи геотекстилем.
Для коллектора подготовьте котлован. Выкопайте яму и залейте бетоном, использовав металлические кольца или пластиковую емкость.
Котлован изготавливают также путем установки заводского колодца в предварительно подготовленную яму.
Чтобы облегчить работу над канализацией примените пластиковые трубы и фитинги для соединения.
В заранее вырытые траншеи уложите трубы и соедините с коллектором и лотками.
Смотровой колодец располагают на каждые пять метров канализации.
В месте отсутствия дождеприемника следует выполнить установку желоба, который прикрывается с помощью решетки.
Между лотком и желобом разместите очиститель песка. Это следует сделать для того, чтобы вода уже очищенной стекала в систему.
Герметизируйте все стыки и соединения.
После сбора всей системы следует провести тестирование системы. Наполните дождеприемник водой и проследите за работой канализации и герметичностью соединений.

Советы по монтажу ливневой канализации:

используйте ПВХ трубы с диаметром ливневой канализации 110 мм, и соединением двойной муфтой;
глубина прокладки канализации зависит от прочности труб, чем прочнее трубы, тем больше глубина заложения;
при наличии дренажной системы на участке, следует прокладывать ливневую канализацию выше данной системы;
при небольшой глубине прокладывания ливневой канализации следует утеплить трубы при помощи геотекстиля и щебня;
ливневую канализацию в частном доме подключают к водопроводной системе или к поливу дачного участка;
при наличии возле участка водоема не следует устанавливать коллектор, обустройте систему таким образом, чтобы вода попадала в водоем;
если ливневая канализация проходит в месте проезда машин используйте железные решетки, которые способны выдерживать большие нагрузки.

Стоимость работ по монтажу ливневой канализации

Стоимость обустройства канализации ливневого типа зависит от глубины прокладывания труб, количества дождеприемников и общей площади участка. Ливневая канализация цена 28 $ за 1 м с количеством дождеприемников, которое не превышает 15 штук и мелкой глубиной прокладывания до одного метра.

При глубине канализации от 1 до 1,6 м с 15 дождеприемниками стоимость составляет 71 $ за 1 м. Установка дополнительных дождеприемником в среднем составляет 61 $.

Обслуживание ливневой канализации

Способы очистки ливневой канализации:

механический - путем удаления всех загрязнений, песка и пробок;
водяной - применение водной струи, которая пробивает пробки;
термический - использование для очистки канализации воды с высокой температурой;
химический - очистка канализации реактивами.

Для очистки внешней системы, которая располагается на крыше используют механический способ. Для этого следует осмотреть желоба и дождеприемники и убрать мусор.

Водоприемники очищают водным методом: на решетки направляют струю воды, под большим напором.

Очистка системы открытого типа включает:

извлечение решеток, которые закрывают лотки;
очистку каналов от мусора;
промывку каналов водой;
установку решеток.

Очистка закрытой ливневой канализации:

используйте струю воды под большим напором, превышающим 35О Бар;
для повышения качества очистки воду следует подавать в двух направлениях: к коллектору и обратно;

Очистить ливневую канализацию вполне реально самостоятельно, если диаметр труб не превышает 200 мм. В другом случае необходима специальная техника, которая с легкостью справиться с очисткой такой системы.

При необходимости привлечения специалистов следует выполнить такие действия:

узнать о вероятности использования тяжелой техники;
при подтверждении этого факта, подготовить участок для проезда или установки техники;
очистить доступ к элементам ливневой канализации.

1.
2.
3.
4.
5.

Природа никогда не делит людей на тех, кто готов к различным явлениям, и тех, кто еще не подготовился. Она просто демонстрирует свои способности: летние дожди, осенние грозы, весенние паводки и зимние снега. Чтобы защититься от природных явлений, была придумана ливневая канализация, которая позволяет отвести с участка все выпавшие атмосферные осадки.

Многие люди ошибочно полагают, что ливневка ограничивается несколькими трубами, устроенными на краю кровли здания. Это не так, хотя водостоки тоже являются частью конструкции. О том, как устроена ливневка что это такое, и как сделать ливневую канализацию своими руками, и пойдет разговор в этой статье.

Конструкция ливневой канализации вокруг дома

Существует разделение на основные компоненты, входящие в состав ливневки, и дополнительные, обеспечивающие максимальную эффективность системы и позволяющие ей полностью выполнять все функции.

К базовому набору элементов ливневой канализации относятся следующие детали:

водосточные трубы с воронками и желобами: это имена та часть конструкции, которая обеспечивает сбор жидкости с крыши здания;
точечные водосборники и дождеприемники;
трубопроводы, обеспечивающие транспортировку собранной воды к коллектору;
система лотков, соединенная в линейный водоотвод и передающая собранную воду трубопроводу (прочитайте также: " ").

Дополнительными деталями ливневки являются:

специальные заглушки, блокирующие движение воды в обратную сторону;
сифоны, которые не дают распространяться неприятному запаху из коллектора канализации;
пескоуловители.

Перед тем, как сделать ливневку, необходимо запастись инструментами и материалами. Для выполнения работ достаточно будет лопаты и дрели. С материалами все сложнее, но ненамного: к перечню вышеперечисленных деталей нужно добавить битумную мастику и крепежные элементы для труб.

Принцип работы ливневки в частном доме

Чтобы создать качественную ливневую канализацию, нужно разобраться, как работают бетонные, пластиковые или чугунные ливневки. Основной принцип звучит так: все стоки собираются в одном канале и направляются в общий коллектор. Каждый элемент конструкции должен соединяться с общей системой.

Правильная ливневка на участке работает так: сначала осадки собираются с крыши здания и направляются в водостоки, потом они самотеком перемещаются в дождеприемник, а уже оттуда посредством труб вся вода двигается к коллектору.

Немаловажной частью конструкции является линейный дренаж. Для его обустройства необходимо установить лотки на уровне земли там, где вода будет собираться в максимальном объеме (прочитайте: " "). Каждый лоток для ливневки подключается к системе и отводит воду по ней дальше, но существуют и схемы, которые позволяют отводить воду не под землей посредством трубопровода, а на земной поверхности.

Установка точечной ливневки своими руками

Чтобы ливневка вокруг дома работала верно, необходимо внимательно следить за последовательностью и качеством действий при ее обустройстве. Перед созданием конструкции стоит выполнить расчет ливневки. Первым делом устанавливаются воронки, которые чаще всего называют дождеприемниками. Устанавливать воронки нужно там, где стекает вода, собранная водостоком, находящимся на крыше здания. Для установки дождеприемников необходимо подготовить маленькие углубления.

Трубопровод ливневки и воронки должны соединяться, поэтому последние оборудуются специальными отверстиями. Через них при помощи колена устанавливается труба, направленная под землю, и в итоге она доходит до такого уровня, где грунт в холодное время не промерзает. На этой глубине труба выравнивается, для чего снова используется колено, и устанавливается в горизонтальном положении, не считая небольшого уклона, необходимого для движения жидкости самотеком.

Из трубы вода поступает в коллектор, который является специальным резервуаром, обеспечивающим временное хранение ливневых стоков (прочитайте также: " "). Через некоторое время собранная жидкость будет отправлена в грунт или перекачана в ближайшее водохранилище. Верхняя часть коллектора должна оборудоваться смотровым колодцем с люком. Диаметр колодца обычно находится в пределах около одного метра. При отсутствии смотрового колодца доступ к внутреннему пространству ливневки и ее очистка будут невозможны.

Кроме точечной ливневки, существует конструкция, которая работает за счет лотков с решетками (подробнее: " "). Эта система называется линейной ливневой канализацией. Лотки монтируются прямо на земле, и в них попадает та вода, которую не смогли собрать воронки. Желоба конструкции могут иметь разную глубину и размеры. Над желобами стоит установить чугунные решетки для ливневки, чтобы предотвратить попадание в систему различного мусора. В месте соединения лотков и трубопроводов необходимо устанавливать пескоуловители, которые будут в немалой степени защищать систему от попадания различного мусора. Перед домом можно устанавливать специальные ливневки бетонные, имеющие большую ширину, которые предотвращают образование луж прямо возле входного порога.

Комбинирование дренажной и ливневой канализации

Существуют некоторые рекомендации, позволяющие правильно установить дренаж и ливневку. Одной из рекомендаций является такая: дренажная и ливневая системы не должны соединяться, что обуславливается высокой нагрузкой, которая может возникнуть после сильного дождя. Дренаж должен устанавливаться на большой глубине ниже уровня промерзания грунта (подробнее: " "). Дренажная траншея должна засыпаться слоем гравия и щебня, чтобы трубопровод мог выдержать нагрузку, оказываемую почвенными и талыми водами.

При укладке дренажа необходимо соблюдать определенную величину уклона, которая обычно составляет около 2%. Дренажные стоки должны выводиться в канаву или ближайший водоем. Ливневка в частном доме обычно располагается сверху дренажной системы, то есть сначала устанавливается последняя. В любом случае, обе системы должны находиться на достаточной глубине, чтобы их элементы не промерзали в холодное время года.

Есть несколько советов, которые упростят монтаж ливневки. Так, количество земляных работ можно уменьшить, укладывая дренажную и ливневую систему в одну траншею (не совмещая их при этом). О необходимости раздельной укладки систем было сказано выше: это сделано для предотвращения перегрузки конструкции во время паводка.

Траншея для дренажа должна быть достаточно глубокой, чтобы учитывать глубину промерзания грунта. Кроме того, важно при обустройстве траншеи учитывать толщину слоя песка или гравия. Уклон дренажной траншеи обычно составляет около 2 градусов по отношению к итоговому элементу системы.

Укладка труб для ливневой канализации тоже должна проводиться на достаточной глубине, и при обустройстве двух систем в одной траншее этот нюанс необходимо учитывать. Все трубопроводы, обеспечивающие транспортировку воды, должны в конечном итоге соединяться с коллектором, который будет обеспечивать временное хранение и дальнейший отвод воды к водоему.

Когда ливневка вокруг дома построена, необходимо обязательно ее протестировать. Для этого в каждую воронку нужно залить хотя бы ведро воды и понаблюдать за тем, как вода проходит через систему, чтобы убедиться, что она достигает конечного пункта.

Заключение

Как видно из всего написанного выше, устройство ливневки вокруг дома не отличается сложностью, и создать ее можно даже при отсутствии глубоких познаний в сфере строительства. Достаточно лишь точно следовать алгоритму возведения системы, качественно ее проектировать и тщательно выполнять все работы. В результате всех этих действий ливневая канализация будет обеспечивать отведение воды с территории участка, и объектам, находящимся на нем, не будут грозить подтопления, а жильцам дома будет намного проще передвигаться по территории, не залитой многочисленными лужами.
