Проводка в доме своими руками от щитка. Электропроводка в доме своими руками – схемы, материалы и нюансы монтажа. Общие правила подключения к электросети

Но еще более ответственным делом становится первая отделка, например, в только недавно построенном доме. Вот тут уже не обойтись простой косметикой. Рано или поздно, но за монтаж электропроводки придется браться либо самому, либо нанимать профессиональных электриков, ведь электричество в доме необходимо. И даже при условии одноэтажного дома сумма за это выйдет весьма немаленькая.

Но что делать, если эти средства уже запланировано потратить на что-то другое? На этот вопрос можно ответить так. При большом желании, предельной внимательности и аккуратности, а также четком следовании инструкциям и правилам, можно выполнить монтаж электропроводки своими руками.

Попробуем разобраться, возможно ли, без специального образования, сделать проводку в доме своими руками, насколько сложна подобная работа и какие правила должны соблюдаться для того, чтобы провести электричество в частном доме. Как провести проводку, разводка электропроводки и полная электрификация дома - вот вопросы, которые сейчас попробуем разобрать. Итак, пошаговая инструкция, как правильно выполнить электроразводку в частном доме.

Подготовка к монтажу

Монтаж проводки в первую очередь подразумевает одно - это не спешить и стараться не упустить ни одной мелочи, ведь это дело не терпит суеты. Перед тем, как начать работу, стоит зарисовать схемы будущих электрических коммуникаций (эта схема может пригодиться и в будущем). Для этого, первым делом, необходимо определить места расположения вводного распределительного щита, всех светильников, розеток, а также просчитать максимальную мощность на каждую из них. Далее, сделав схематический набросок на листе бумаги (пример подобного наброска выше), распределить нагрузку по линиям - это и будет устройство электропроводки в доме. При этом нужно учитывать, что современные осветительные приборы потребляют достаточно малое количество электроэнергии, а потому вполне приемлемо будет спланировать количество линий освещения из расчета 1 группа на 2 помещения, и то делается это только для удобства последующего обслуживания и ремонта.

А вот с силовыми группами, то есть линиями, которые пойдут на розетки, расчеты должны быть более точными. Ведь от подробных данных потребителей будет зависеть и величина автоматов, и сечение кабелей, подходящих под общую мощность, потребляемую бытовыми приборами.

Обычно, при монтаже электропроводки, оптимальным является вариант, при котором каждая розеточная группа комнаты идет отдельной линией. Помимо уменьшения нагрузки на проводку и автоматы это дает больше удобства при последующем ремонте розеток и кабелей, если возникнет такая необходимость.

Естественно, что такие электроприборы, как электрическая плита или котел для нагрева воды должны идти отдельными линиями.

Выбор сечения

При выполнении такой работы, как электропроводка в доме своими руками, очень важную роль играет расчет необходимого кабеля. А значит, только подсчитав общую нагрузку по комнатам можно переходить к выбору сечения. Кстати, диаметр провода можно также рассчитать не только по потребляемой мощности, но и по потребляемому току. Все необходимые данные можно найти в технической документации к бытовым электроприборам. Подобные вычисления обязательны перед тем, как провести электричество в доме.

Не стоит забывать и о том, что расчет сечения кабеля производится по совокупности всех данных, не исключая и расстояния от распределительного вводного шкафа до потребителя, а также и вида производства монтажа - при открытом способе ведения сечение провода допускается меньшее, чем при скрытой проводке, за счет естественного охлаждения.

Также необходимо учитывать и материал, из которого изготовлен кабель. Все данные по выбору и расчету сечения кабеля можно увидеть в прилагаемой таблице.

Оптимальным для освещения будет алюминиевый кабель, сечением в 2,5 кв. мм, а сечения медного достаточно 1,5 кв. мм. Но это только при условии обычного освещения. Если для освещения используются галогенные лампы высокой мощности, расчет также производится согласно таблице.

Важно понимать, что надежнее будет, если диаметр провода будет немного больше необходимого - это избавит от дополнительной проводки при добавлении каких либо дополнительных бытовых приборов и электрооборудования на кухне или в других помещениях.

Розетки, выключатели и осветительные приборы

Определившись с сечением и длиной кабелей, необходимо подобрать необходимые осветительные приборы, розетки и выключатели. Это также нужно сделать заранее, перед походом в магазин. Розетки подбираются в зависимости от вида бытового электрического прибора, который будет в нее включаться. Ведь ни для кого не секрет, что вилка бытового прибора может быть старого образца, а может быть и по евростандарту, то есть с толстыми штырями. Это нужно учитывать при проектировании. Также необходимо и определиться со степенью защиты, то есть IP. Для этого определяется место эксплуатации розетки и возможность воздействия на нее агрессивных сред, то есть влажность, пыль, грязь и тому подобное. Это относится и к выбору выключателей и приборов освещения.

Еще один немаловажный момент. Если в доме есть маленькие дети, то имеет смысл приобрести розетки с защитными шторками - они не позволят детям засунуть посторонние предметы внутрь, что оградит детей от поражения электрическим током.

Еще нужно решить, где будут установлены выключатели, а где понадобится установка диммеров. Уже в зависимости от этого можно будет выбрать и приборы освещения. Не стоит забывать о том, что не все светодиодные лампы поддаются диммированию, а потому лучше сразу просчитать количество регулируемых и нерегулируемых ламп.

Монтаж

После приобретения всех необходимых кабелей и оборудования, можно приступать непосредственно к монтажу. Первым делом нужно провести трассы, по которым пройдут кабели, после чего, при помощи штрабореза или перфоратора нужно проделать канавки, называемые штрабами, в которые и будет производится прокладка электропроводки. Также с помощью дрели-перфоратора и специальной алмазной или победитовой коронки делаются и углубления для розеток, выключателей и распределительных коробок.

Не стоит забывать, что распределительные коробки размещаются непосредственно над каждым выключателем и розеткой. Штрабы, в которые осуществляется прокладка проводки, располагаются строго вертикально или горизонтально - в этом случае в будущем не придется гадать, где расположен провод, если придется что-то сверлить.

После того, как канавки сделаны, прокладывается кабель, который фиксируется в штрабе для того, чтобы в последующем можно было канал заштукатурить. В местах установки розеток, выключателей и распределительных коробок необходимо оставить не менее 10–15 см запаса провода, который необходим для соединений.

Кстати, если от распределительной коробки провод идет на одноклавишный выключатель, то кабель должен быть двухжильный, а если на двухклавишный - то трехжильный. На способах установки распределительных коробок, наверное, стоит остановиться чуть подробнее.

Разводка электропроводки

Наверняка каждый замечал, что цвета изоляции жил кабелей разного цвета. Делается это производителем отнюдь не для красоты или эстетики. В первую очередь это удобство монтажа и последующего обслуживания, а также электробезопасность самого монтера.

Разводка проводки по цветам осуществляется следующим образом:

Желто-зеленый, светло-зеленый или желтый провод - это всегда заземление. Именно такие расцветки общеприняты на сегодняшний день.
Синий, голубой либо белый с синей полосой - всегда нулевой провод или нейтраль. Не нужно его путать с заземлением. Конечно, при перемыкании этих жил техника из строя не выйдет, но при установке во вводном щите устройства защитного отключения (УЗО) он будет постоянно отключаться.
Все остальные цвета используются в качестве фазных проводов.

Схема подключения проводов должна соответствовать цветовой маркировке.

Важно помнить, что для того, чтобы сделать разводку в распределительной коробке на выключатели правильно, прерываться должна именно «фаза», а значит нулевой провод (а при наличии и провод заземления) нужно развести таким образом, чтобы он ушел напрямую на светильник, а фаза отправилась вниз, на устройство включения.

На розетки же отправляются из коробки оба провода, то есть и «фаза» и «ноль».

Соединения в распределительных коробках должны быть плотными. Для этого желательно использование специальных клеммников - Wago . Если же используется метод скрутки, то подобные соединения имеет смысл пропаять для получения лучшего контакта и предотвращения нагрева провода.

Монтаж вводного силового шкафа

Наверное, важнейшим этапом в монтаже электропроводки в частном доме является подключение элементов силового щита, посредством которого и будет осуществляться подача электроэнергии, защита от перегрузок и коротких замыканий, а также учет электричества, подаваемого в жилые помещения.

Необходимо заметить, что сначала производится весь монтаж электрического шкафа и коммутация проводки, отходящей на помещения, и только после этого подается основное питание.

В современных щитах предусмотрены специальные дин-рейки, которые облегчают крепеж такого оборудования, как автоматы, УЗО и электросчетчик.
Последовательность коммутации силового шкафа такова:

Первым делом крепится вводной автомат. Его номинал должен быть выше, чем общая мощность распределительных автоматов. Также и провод, идущий от него на прибор учета электроэнергии, равно как и с электросчетчика на распределительные автоматы, должен иметь большее сечение, нежели жилы кабеля, идущие на распределительные линии в жилые помещения.

Необходимо также помнить, что силовая линия ввода напряжения от столба к дому производится только обслуживающей организацией после необходимых согласований. Самому такую работу выполнять ни в коем случае нельзя. А значит, проводка в частном доме - это работа, которую выполняет домашний мастер, а подача силовой линии на ввод - задача специалиста.

Установка прибора учета электроэнергии

Электросчетчик устанавливается после вводного двухполюсного автомата следующим образом.

Фазный провод от прерывателя приходит на первый, а нулевой - на третий контакт. Второй контакт является выходом фазы на распределительные автоматы, а четвертый - выход нуля, который подключается к нулевой шине, которая обычно предусмотрена в современных электрических щитах. К ней же присоединяются и все отходящие на помещения синие или голубые (в зависимости от фирмы производителя кабеля) линии. Вот тут то и выявляется преимущество кабелей с цветовой маркировкой.

При подключении прибора учета электроэнергии можно также руководствоваться схемой подключения, которая всегда присутствует на задней части защитной крышки контактов.

Жилы провода в контактных клеммах счетчика, имеющего два зажимных винта, фиксируются следующим образом: сначала затягивается верхний винт, после прижимается нижний. Таким образом, жила равномерно и плотно располагается в контактной клемме, что позволит избежать нагрева.

Распределительные автоматы

Приобретенные по количеству розеточных и осветительных групп, а также их токам, автоматы крепятся на дин рейке. Сверху, между собой, все они соединяются перемычками. Таким образом, при подаче питания на один из них, напряжение равномерно распределяется по всем.

После этого следует, не перепутав группы, подключить к распределительным автоматам отходящие на помещения провода. При этом имеет смысл подписать каждый из автоматов, на какую из групп он подключается. Это избавит от ненужных отключений при замене, к примеру, светильника или розетки. Ведь при возникновении неполадок в одной из розеток можно отключить автомат, который отвечает именно за эту группу. Тогда электроприборы в других комнатах будут работать в штатном режиме, а в помещении, где необходим ремонт или замена, даже будет гореть свет. Поэтому и стоит тщательно продумывать проект электропроводки дома.

После всей произведенной работы нужно еще раз протянуть все контакты на автоматах, приборе учета расхода электроэнергии и, самое главное, на нулевой шине, так как при плохом контакте и нагреве провода именно «ноль» начинает подгорать первым.

К тому же, по прошествии 2–3 недель эксплуатации, эти контакты необходимо будет еще раз проверить, и при необходимости протянуть.

Тестирование и ввод в эксплуатацию

Если нет уверенности, что вся разводка проводов в распределительных коробках произведена правильно, лучше, конечно, обратиться к специалисту. Если же подобная уверенность есть, можно приступить к проверке. Не устанавливая световые приборы, розетки и выключатели, необходимо (конечно убедившись предварительно в том, что все выводы из них не перемыкают между собой), включать поочередно линии силовой (розеточной) группы. При отсутствии коротких замыканий (автоматы не отключились), нужно проверить все провода розеток при помощи индикатора или мультитестера. Если все в порядке, можно перейти к осветительным группам.

После отключения розеток, включаются автоматы освещения помещений, и затем проверяется напряжение на выводах на выключатели, где должна быть приходящая фаза и один или два отходящих провода без напряжения. При норме линии освещения выключаются, а провода прерывателей перемыкаются. Это позволит после подачи питания проверить напряжение на выводах кабелей непосредственно на приборы освещения.

Если никаких нареканий тестирование не выявило, можно смело замазывать штрабы на стенах, закрывать распределительные коробки и (естественно, отключив питание) начинать внутреннюю отделку помещения. На этом монтаж электропроводки в частном доме окончен.

Электропроводка своими руками, как уже упоминалось - это аккуратность и точное выполнение инструкций и правил - электрика дома сложна. Но немаловажным является и фактор уверенности в своих силах. А потому, если перед тем, как сделать проводку, имеются сомнения в способности выполнить весь монтаж, то лучше сразу доверить это дело специалистам.

Не стоит думать, что выполнив часть работ по электромонтажу, можно будет заплатить меньшую сумму. Такого варианта не будет, и вот почему. Ни один уважающий себя профессионал не возьмется провести электропроводку в доме, где монтаж уже был начат другими потому, что по сути все нужно переделывать и перепроверять.

Главное – аккуратность и плотный контакт. Соединение при помощи клеммников WAGO.

А потому, сумма за услуги подобного рода может быть не только равна стоимости полного электромонтажа, а даже и превысить ее.

Если все же работа выполняется в частном доме своими руками, нужно внимательно следить за плотностью соединений и соблюдением цветовой маркировки, во избежание коротких замыканий, порчи электрооборудования или поражения электрическим током.

Конечно, сделать электропроводку в доме - очень сложный и трудоемкий процесс, к тому же он занимает немало времени. Но, все же, при правильном подходе она вполне выполнима своими силами, что позволит сэкономить средства, и самое главное, поможет приобрести огромный и полезнейший опыт монтажа, который никогда не будет лишним.

Сегодня в каждом доме можно найти множество бытовой электротехники, но мало кто знает, как правильно делается разводка электрики в частном доме. Если вы хотите сэкономить, то эти знания помогут в такой кропотливой работе. Монтаж проводки является довольно трудоемким процессом, но тем не менее он под силу даже электрику-новичку. Если вы готовы самостоятельно выполнить и имеете под рукой необходимые , или же просто хотите проконтролировать нанятого электрика – мы рассмотрим весь процесс пошагово.

Последовательность работ при разводке электрики в доме

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, – самое время начинать работы.

Определение типа ввода – однофазный (220 В) или трехфазный (380 В).
Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
Ввод электрики от столба в дом. Выполняется специализированной организацией, вам нужно определиться с типом – воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
Установить щиток, завести электричество в дом.
внутри дома, подключение розеток, выключателей.
Устройство контура заземления и его подключение.
и получение акта.
Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно определиться с типом ввода и планируемой мощностью энергопотребления.

Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели.

При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых – розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать.

Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное . Такой же подход и в каждой из комнат.

Как сделать проводку в доме своими руками

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием.

необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям.
монтируются они на уровне 60-150см от пола; открывающиеся двери не должны закрывать доступ.
кабель подводят сверху;
Высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше, чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб.
Подводка питания осуществляется снизу.
Количество розеток определяется из расчета 1 штука на 6 кв.м. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники.
Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения).
кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его).
горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15 см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема.
Расстояние до газовых труб не должно быть меньше 40 сантиметров;
Проводка не должна соприкасаться со строительными конструкциями из металла.
применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено .

Схема электропроводки в частном доме

Вся электрика в доме начинается с разработки подробного плана и схемы. Главное в схеме – это указать места монтажа приборов и прокладывания кабелей, также важно точно определить месторасположение розеток, выключателей, светильников и бытовой техники. Для упрощения разводки проводов потребители разделяются на группы.

Группировка потребителей может быть произвольной. Она упрощает схему подключения, распределяет нагрузку и позволяет экономить материалы. Схема электропроводки дома на даче отличается от квартирной методом подводки кабеля: в многоэтажном – начинается от этажного щита.

Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Все эти потребители (это термин профессионалов) – лампы, прожекторы, выключатели, розетки – разбиваются на группы. Отдельной веткой разводится электрика на осветительные приборы.

Обычно хватает одной, но это – не правило, может удобнее или целесообразнее будет сделать две ветки – на каждое крыло дома или на каждый этаж – зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод – зависит от диаметра используемого провода, но не очень много – три-пять, не больше.

На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий – тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона.

Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель – нужны отдельные линии.

Если частный дом небольшой, то групп вообще может быть две или три: одна – на все осветительные приборы, вторая – на улицу, а третья – на все внутренние розетки. В общем, количество групп – дело индивидуальное и зависит больше всего от размеров дома и количества единиц электрооборудования в нем.

По количеству полученных групп определяется количество в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу на две и т.п.).

По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой, на несколько этажей, то имеет смысл поставить более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Зачем необходима схема электропроводки

Прежде всего схема необходима для составления списка необходимых расходных материалов. То есть, имея под рукой схему, подсчитывается длина провода, сечение провода на отдельных участках, необходимое количество розеток и выключателей, распределительных коробок и места их размещения.

Также схема разводки электропроводки необходима для определения места установки и расположения силовых элементов проводки, таких как: распределительный щит, приборы учета (счетчиков), ввод питающих проводов и кабелей.

Питание в частном доме, как правило, приходит по воздушной линии 0,4 кВ. С опоры воздушной линии на вводной электрощит приходит фазный провод L и совмещенный нулевой защитный и рабочий PEN (однофазное питание).

С недавнего времени энергоснабжающие организации практикуют установку приборов учета на улице, во вводном электрощите (раньше счетчики устанавливались внутри дома). Поэтому, во вводном электрощите устанавливается электросчетчик и вводной автоматический выключатель (можно также установить вводное УЗО селективного действия).

С вводного щита питающий провод или кабель прокладывается к внутреннему электрощиту, расположенному непосредственно внутри дома.

С этого внутреннего электрощита и начинается электроснабжение дома. Для того чтобы электроснабжение было более надежным, потребителей разбивают на группы.

Освещение.
Розеточная группа.
Силовая группа (бойлер, стиральная машина, котел).
Хознужды (пристройки, гараж, подвал и т.п.).

Во внутреннем электрощите для каждой группы потребителей устанавливаются отдельные устройства защиты (автоматы, УЗО).

Также для составления схемы электропроводки в частном доме необходимо иметь план самого дома. Зная чертеж плана дома можно поверхностно отобразить схему проводки.

Нормативами место установки щитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов, он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Определение силы тока

Важным моментом при планировании электропроводки является расчет силы тока в электросети. Зная этот показатель нагрузки, можно безошибочно определить, какой нужен автомат и кабель с соответствующим сечением.

Планируемую нагрузку можно рассчитать по формуле: Сила тока=Суммарная мощность бытовых приборов (Вт)/Напряжение в сети (В). Например: восемь 60 Вт ламп, электрочайник 1600 Вт, холодильник 350 Вт, электро-духовка 1200 Вт. Сетевое напряжение 220 В.

Итог: ((8*60) +1600+350+1200)/220=16,5А. Стандартное потребление дома не выходит за рамки 25 Ампер. Определение размера Не менее важная задача – определить сечение кабелей, которые будут использоваться для разводки электричества.

От правильности выбора зависит безопасность вашего жилища. Несоответствие сечения нагрузкам повлечет за собой перегрев кабеля, который может вызвать короткое замыкание и пожар. Определить нужный размер кабеля можно с помощью таблицы.

Например , если расчетная сила тока равняется 16,5А, планируется закрытая разводка с использованием медных проводов, тогда необходим кабель минимум на 2 кв. мм. Для 25 Ампер – 4 мм2. Для разных групп распределения берется кабель в соответствии с предполагаемой нагрузкой.

Ввиду того, что таблица указывает предельно точные значения, а по факту наблюдаются частые колебания силы тока, нужен определенный запас сечения. Для определения длины кабеля нужно измерить все расстояния рулеткой и прибавить до четырех метров про запас.

Сечение токо- проводящих жил, мм	Медные жилы проводов и кабелей
	Напряжение 220В		Напряжение 380В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Возле входа в квартиру устанавливают щит освещения, в который монтируются устройства защитного отключения и подключаются провода. Обычно для сети выключателей и освещения предполагается установка УЗО на 16 А, розетки – на 20 А. Электроплита требует установки помощнее – на 32 А и подключается отдельно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один – входной – устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО ставят в доме перед щитком.

Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Если расчетная нагрузка меньше 15 кВт, входной автомат ставят на 25 А. Соответственно подбирается и счетчик. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так электрослужбе легче контролировать потребление.

Если хотите, можно побороться, если нет – выбирайте счетчик и автомат в корпусе с повышенной пыле- и влагозащищенностью – класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше – IP-44, соответственно будет ниже и цена.

Какой провод использовать для проводки в доме

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Лучше использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая – нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса.

После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней

монтажных коробок;
розеток;
любых видов выключателей;
переключателей;
кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и . Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат – искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.

Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь. Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры.

Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Как планировать проводку

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами, нужно составить схему.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.

Какой должна быть разводка

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой – для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника, микроволновой печи или любого другого электрического устройства.

По сути дела, этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать электромонтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка. Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Монтаж электропроводки в частном доме

После всех предварительных расчетов сам монтаж не вызовет особых сложностей. Главное – придерживаться рекомендаций и соблюдать технику безопасности. Первый этап – разметка. Маркером отмечаем линию прокладки кабеля. Далее отмечаем месторасположение светильников, розеток и ЩО (щит отключения).

На втором этапе штробим стены, если необходима скрытая проводка, или монтируем открытым способом. Отверстия для оборудования выполняются перфоратором, используя насадку-коронку.

Используя штроборез (инструмент с двумя параллельно стоящими алмазными дисками) или перфоратор, делают штробы для кабеля глубиной около 20-ти мм, куда по ширине должны спокойно вмещаться провода.

Теперь можно приступать непосредственно к монтажу. Для начала надо установить ЩО, внутрь которого подсоединяется УЗО. У готового к подключению ЩО сверху находятся клеммы ноль, внизу – заземляющие, а между ними стоят автоматы.

Для подключения вводного кабеля к ЩО синий проводок крепится к нулю, а к верхнему контакту (к фазе) УЗО – белый, к заземлению – желтого цвета с зеленой полоской (цвета могут отличаться в зависимости от производителя).

Автоматы соединяются сверху последовательно перемычкой из белого провода или специальной медной шиной фабричного производства. Теперь можно разводить проводку.

Открытый вариант монтажа

Монтаж открытой проводки выполняется в следующей последовательности: Согласно нанесенных отметок, фиксируем короба или кабель-каналы. Крепление выполняем саморезами, 5 – 10 см от краев с шагом 50 сантиметров. Монтируем коробки распределения, розетки и выключатели.

Поскольку они навешиваются на стены, то прикладываем к месту расположения, отмечаем точки крепежа, сверлим и закрепляем. Кабель прокладываем от розеток к ЩО, начиная от точек подключения с использованием ВВГ – 3*2,5 провода. От ламп и выключателей к распредкоробу ведем ВВГ – 3*1,5 кабель.

Жилы проводов в распредкоробках соединяют по цвету зажимами (колпачками СИЗ) или с помощью клемм быстрого соединения типа WAGO. ВВГ кабель 3*2,5 в ЩО прикрепляется фазой (жила коричневого или красного цвета) к УЗО, ноль (синего цвета) крепится вверху, заземление (желтый проводок с зеленой полоской) – снизу.

Теперь готовая схема «прозванивается» тестером. Если всё хорошо, то приглашаем электрика.

Разводка скрытой проводки

Подрозетники и распределительные коробки устанавливаются в проделанные ниши. По завершению всех работ заделываются штробы штукатуркой, можно использовать шпаклевку из гипса для уплотнения проводки.

Использование инсталляционных коробов

Если говорить об открытой проводке электрических коммуникаций внутри частного дома, то для ее монтажа целесообразно использовать инсталляционные коробы.

Эти короба имеют достаточно эстетичный вид и используются для монтажа электрической сети после того, как владелец завершил отделку и покраску стен. Благодаря им можно менять электропроводку без разрушения штукатурки стен.

Такие короба могут монтироваться вдоль потолка, пола или дверной коробки. Они могут иметь один, два или больше каналов. Конечно, каждый из этих каналов может быть использован для прокладки различных кабелей.

Материалом, из которого изготавливают инсталляционные короба, является или пластмасса, или алюминий. Внутренняя сторона алюминиевого короба покрывается пластмассой.

Нижнюю сторону перфорируют. Стоит отметить, что использование этих коробов является очень выгодным, поскольку их можно легко резать и сгибать. Это дает возможность подгонять их под любые размеры комнат.

Размеры этих коробов могут быть разными. Очень большие короба желательно использовать в тех случаях, когда используется проводка для питания различных видов аппаратуры.

Для того чтобы они не выделялись на фоне интерьера, можно подобрать обшивку или крышку, которые имеют такой цвет, которые соответствует дизайну. Сверху над этими коробами устанавливаются розетки.

Следует иметь в виду, что каждая розетка, которая устанавливается вместе с открытой проводкой, должна обладать полностью защитным корпусом. Такая розетка монтируется прямо на стену. Такими же являются и требования к выключателям, которые будут использоваться в случае открытой электропроводки.

Довольно часто частные дома имеют комнаты с большой площадью. И в том случае, если есть необходимость размещения нескольких электроприборов на определенном расстоянии от стены и владелец не желает протягивать кабель по полу, можно встроить в пол напольную коробку. Конечно, кабель будет идти уже под полом.

Использование напольной коробки устранит наличие свободных проводов, которые могут валяться на полу и создавать препятствия во время движения. Такие коробки монтируют в полу и находятся на том же уровне, что и пол.

При этом крышка коробки может быть оформлена в стиле пола. В результате напольная коробка не будет препятствием и не станет вещью, которая портит дизайн. При этом она характеризуется герметичностью, что не создает никаких рисков при влажной уборке.

После того, как были сделаны все монтировочные работы, электропроводку нужно проверить. Этот процесс не должен ограничиваться простым включением светильника и проверкой, светится ли он.

Вам нужно определить, установлены ли все элементы, которые предусмотрены схемой, работают ли УЗО и автоматические выключатели, насколько качественным является соединение заземления. Также следует провести проверку надежности крепления выключателей, розеток и других элементов.

Большой процент проблем с электропроводкой происходит от плохого соединения проводов.

Скрутка.

Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого.

Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите, чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

Соединение через клеммную коробку с винтовыми зажимами.

В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения – наиболее надежный.

Соединительные колодки с пружинами.

В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения – сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это – гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером – прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю – проверяя не повреждена где-нибудь изоляция.

Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

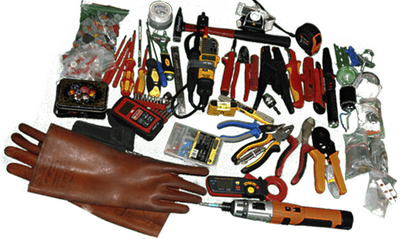

индикаторная отвертка;
тестер;
перфоратор;
молоток;
плоскогубцы;
отвертки;
штроборез;
изолента.

Монтаж электропроводки в частном доме должен проходить с обязательным учетом требований к расположению выключателей и розеток. Внутри помещений с повышенной влажностью (ванная комната, сауна) запрещается использование штепсельных розеток и установка выключателей.

Подсоединение к сети розетки для электробритвы возможно лишь через трансформатор.

Монтаж электропроводки в деревянном доме

Монтаж электрического кабеля в частном доме потребует особых мер безопасности, в особенности, если дом деревянный. Проводка в таком жилище производится с учетом таких требований: Используются самозатухающие провода и кабеля с отличной изоляцией. Коробки распределительные и установочные должны быть металлическими.

Все соединения герметизируются. Открытая проводка не должна соприкасаться со стенами и потолками. Её можно монтировать, используя фарфоровые изоляторы. Скрытая проводка проводится по металлическим (медным) трубам, коробам из стали в обязательном порядке c заземлением.

При использовании пластиковых гофр и коробов их монтируют в штукатурку. Такой вид монтажа безопаснее и выглядит более эстетично. Дополнительный шаг для повышения безопасности деревянного жилища – установка УЗО (дифференциального реле), реагирующих на утечку тока и короткое замыкание отключением автомата.

Монтаж электропроводки в частном доме цена

Предлагаем пользователям таблицу средних цен на рынке:

Вид услуги	Описание	Цена (руб)
Установка электрощитка	1 штука	3000-7000
Монтаж автомата	1 штука	500-700
Укладка электропроводки в деревянном доме	за 1 м кв. площади помещения	650-800
Монтаж электропроводки в кирпичном частном доме без штробления		1000-1300
Монтаж электропроводки в кирпичном частном доме со штроблением	за 1 м. кв. площади помещения	1400-1600
Установка розетки, выключателя	1 штука	850-1150
Монтаж распределительной коробки в углубление	1 штука	850-1100
Монтаж накладной распределительной коробки	1 штука	400-600

Необходимо понимать, что монтаж электропроводки в частном доме немного дороже чем в квартире. Все цены указаны без стоимости материалов. Кроме того, отдельно рассчитывается и вызов мастера для составления сметы, и разработка проекта электрики дома.

Итог

Электропроводка в доме своими руками – задача не из легких, но вполне выполнимая. А если вы перед тем, как провести электропроводку, хорошо изучите этот вопрос, процесс работы не вызовет особых сложностей, а результат вас порадует.

Каждый мастер может ошибаться, поэтому даже если вы доверили работу специалисту и оплатили услугу, контроль за его действиями поможет избежать дальнейших проблем. Принимая работу вы сможете по достоинству оценить качество и будете знать за что платите.

Приступив к ремонту, в первую очередь необходимо позаботиться о замене инженерных коммуникаций. Ведь именно от них зависит функциональность и долговечность электрических приборов. Старая проводка может в лучшем случае вывести бытовую технику из строя, в худшем - спровоцировать короткое замыкание, которое способно послужить причиной пожара. Поэтому разводка электропроводки в частном доме должна выполняться с соблюдением требований по технике безопасности и в соответствии со схемой работ.

Составление плана

Как правило, электрика в новых домах не нуждается в замене. В данном случае может потребоваться лишь размещение дополнительных осветительных приборов и новых розеток. В старых домах нужны анализ и замена поврежденного участка, предпочтительно - всей проводки.

При замене электрики первым этапом работ является составление схемы, в которой следует четко определить места предполагаемого расположения бытовой техники и другого электрического оборудования (компьютеров, вытяжки, кондиционеров). Также не стоит забывать, что на современной кухне нужно устанавливать много розеток.

После размещения всей бытовой техники необходимо рассчитать сопротивление и нагрузку. Только после этого определяется необходимость монтажа дополнительных автоматов. Для мощных приборов требуется отдельная схема электропроводки. Это позволит грамотно распределить нагрузку и, соответственно, предотвратить выключение электропитания во всем доме.

Способы монтажа

Замена электропроводки начинается с определения ее месторасположения. Если планируете полностью заменить систему электроснабжения, то достаточно выяснить точное расположение провода, входящего в дом, и уже от него разводить кабель по установленной схеме. Поиск выполняется посредством специальных приборов.

Разводка электропроводки в частном доме может выполняться двумя основными способами - закрытым и открытым. Рассмотрим их более подробно.

Закрытый способ

В данном случае предусмотрено полное скрытие системы электроснабжения. Скрытая электропроводка позволяет не только создать эстетичный интерьер, но и обезопасить инженерные коммуникации от различных повреждений.

Однако этот вариант монтажа нуждается в тщательном подходе. Чтобы скрыть кабель, нужно будет дополнительно приобрести гофрированные трубы для электропроводки. Для каждой точки (выключателя, розетки) потребуется купить специальную коробку, которая обезопасит установленный механизм.

В местах прокладки инженерных коммуникаций в стенах устраиваются штробы. Как только будет полностью выполнена разводка электропроводки в частном доме, необходимо соединить между собой провода и проверить работоспособность системы. И только после этого наносится слой штукатурки.

Открытый способ

Открытая схема электропроводки обеспечивает свободный доступ к проводам и каждой точке системы. В данном случае провод укладывается в специальные пластиковые короба, которые при желании прекрасно впишутся в интерьер. Соединение электропроводки осуществляется посредством специальных связок.

Техника безопасности

Разводка электропроводки в частном доме должна размещаться в свободной доступности. Все счетчики, розетки, щитки и выключатели должны находиться вдали от газовых приборов и в открытых местах.

Розетки необходимо монтировать на высоте не менее 300 мм от уровня пола, а выключатели - на уровне опущенной руки. В туалете и ванной комнате розетки устанавливать нежелательно. Однако если такая необходимость все-таки возникнет, понадобится прокладка отдельной линии и качественная изоляция кабеля.

Важно точно соблюдать требования техники безопасности. Монтаж электропроводки должен производиться в полностью обесточенном помещении. Необходимо соблюдать рекомендации по устройству кабеля и следить, чтобы он не соприкасался с конструкциями из металла.

Основные этапы

Электропроводка своими руками должна осуществляться последовательно. Весь процесс состоит из следующих основных этапов:

Составление монтажной схемы.
Разметка.
Строительные работы.
Прокладка кабеля.
Установка осветительных приборов и розеток.
Соединения кабеля в единую систему.
Пусконаладочные работы.

Составление схемы

Перед тем как сделать электропроводку, необходимо разработать чертежи. Это требуется для определения количества потребителей электрической энергии и способов их подключения. Схема позволит выяснить места установки всех элементов, оптимальное расстояние между ними, а также точное количество расходного материала.

Чертежи допускается составлять в произвольном порядке, однако желательно соблюдать некоторые требования.

Мощная бытовая техника (бойлер, электрическая плита, стиральная машина) должны быть заземлены. Для этого потребуется монтировать 3 провода для электропроводки («фаза», «ноль», «заземление»). Следует разделить линии для подключения ламп и розеток.

Разметка

В соответствии с проектной документацией необходимо произвести разметочные работы. Следует обозначить места прокладки кабеля и установки розеток. На этом этапе также можно изучить особенности обеспечения других инженерных коммуникаций (водоснабжение, канализация, отопление и т. д.).

Строительные работы

После разметки следует приступить к бурению стен. Это требуется для прокладки коммуникаций. Пробуриваются штробы - специальные каналы в бетоне или кирпиче. Данные отверстия могут быть различными по глубине и размеру. При отсутствии профессионального оборудования для сверления штроб можно воспользоваться обыкновенным зубилом. Но в этом случае процесс займет значительно больше времени. Поэтому желательно воспользоваться перфоратором или болгаркой. Чтобы создать отверстия под выключатели и розетки, нужно пробурить круглые углубления диаметром 80 мм.

Укладка кабеля

Как уже упоминалось выше, электропроводка своими руками может выполняться двумя способами - закрытым и открытым. В первом случае монтаж осуществляется в бороздах под штукатуркой. Традиционно такие коммуникации создаются еще в процессе возведения здания. Данный вариант применяется при строительстве домов для обеспечения максимальной безопасности. Но стоит отметить, что для этого варианта характерны существенные недостатки - к примеру, они труднодоступны при необходимости дополнительного присоединения токовых приемников. Также кабель при скрытой проводке может прокладываться в конструкции пола.

Во втором случае провода для электропроводки прокладываются открыто по поверхности стен и потолков. Этот вариант больше подходит для технических помещений и дачных домов.

Установка светильников и розеток

Электроустановочное оборудование можно разделить на несколько видов - светильники, выключатели и розетки. Все они могут принадлежать к открытой или скрытой проводке.

Данное оборудование необходимо монтировать на специальных подрозетниках толщиной не менее 10 мм и диаметром 70 мм. Изделия должны быть выполнены из материалов, не проводящих ток - текстолита, оргстекла, дерева. Коробки устанавливаются в штробы и закрепляются посредством гипсового раствора.

С выключателя снимается верхняя крышка, к клеммам присоединяется кабель с запасом примерно 50-60 мм. Чтобы задвинуть в коробку корпус изделия из пластин распорных скоб, необходимо демонтировать винты. Затем их следует завернуть, распорки раздвинуть для фиксации в установочном устройстве. Для предотвращения перекоса розетки винты необходимо закручивать по очереди. И в завершение крышка устанавливается на место.

Выключатели устанавливаются в разрыв провода «фаза», ведущего к патрону лампы. В случае короткого замыкания это позволит максимально быстро обесточить сеть, а при замене осветительных приборов обеспечить безопасность.

В процессе монтажа нужно следить за тем, чтобы выключение осуществлялось за счет нажатия верхней клавиши. Розетки подключаются параллельно магистральной линии электрической сети.

Соединение кабеля в единую систему

Соединение линии в единое целое осуществляется посредством специальных клемм. Чтобы в дальнейшем обеспечить удобную эксплуатацию электрической проводки и возможность отключения или присоединения дополнительных потребителей, рекомендуется выполнить маркировку кабельных соединений.

Пусконаладочные работы

Проверка работоспособности электрической сети является одним из важных моментов, так как это позволит предотвратить многие проблемы в дальнейшем. Пусконаладочные работы предполагают следующие этапы:

Визуальный осмотр электроустановки на соответствие требованиям проведения электромонтажных работ и проектной документации.
Измерение сопротивления изоляции.
Проверка наличия цепи и качества соединения заземляющих устройств.
Тестирование креплений для установки светильников и узлов розеток.

Разрешение на подключение

Монтаж электропроводки жилого дома завершен, объект готов к подаче напряжения. Владелец электрических сетей на основании приемо-сдаточных мероприятий оформляет акт допуска к присоединению. В процессе приемо-сдаточных мероприятий разрешается подача напряжения на новый дом на основании договора в течение всего срока испытания. Для проведения этих испытаний нужно будет обратиться к владельцу электрических сетей, к которым подключается электроснабжение, с заявлением о проведении технического осмотра и допуска на присоединение. К заявлению нужно приложить следующие документы:

Действующие технические условия.
Проектную документацию со всеми необходимыми согласованиями.
Сведения об установленных приборах учета электрической энергии.
Акт эксплуатационной ответственности сторон и балансовой принадлежности.
Однолинейную схему электроснабжения.

Если вы решили выполнить замену электрических сетей, то необходимо уяснить несколько основных правил:

Перед монтажом нужно начертить схему проводки с указанием мест расположения выключателей, осветительных приборов, розеток, устройств учета и защиты электрической энергии.
Замена электропроводки - это не оклейка обоями помещения. Желательно осуществлять ее монтаж максимально быстро и за один раз.
Важно, чтобы монтажом занимались квалифицированные специалисты.
Как правило, замена проводки проводится раз в 30-50 лет, все зависит от качества монтажа и используемых материалов. Поэтому в данном случае экономить не стоит, это в первую очередь касается защитных устройств и кабельной продукции.
Для электропроводки желательно использовать медный кабель. Несмотря на то что он, в отличие от алюминиевого, значительно дороже, медный провод обладает отличными механическими и электрическими характеристиками.

Электропроводка в доме своими руками

Электрификация жилых помещений - задание не простое. Но если вы обладаете некоторыми знаниями и навыками, усвоите определенные правила, то вполне сможете сделать электропроводку в доме самостоятельно.

В любом случае, если вы не рискнете связываться с электрикой, знания полученные на нашем сайте позволят проконтролировать работу вызванного мастера, указать на недостатки и избежать недоработок. В результате это сэкономит вам время и поможет избежать проблем и связанных с ними растрат.

Электропроводка своими руками - основные правила

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием. Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:

необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям;
монтируются они на уровне 60 - 150см от пола;
открывающиеся двери не должны закрывать доступ;
кабель подводят сверху;
высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб. Подводка питания осуществляется снизу;
количество розеток определяется из расчета 1 штука на 6м квадратных. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники. Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения);
кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его);
горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема. Расстояние до газовых труб не должно быть меньше 40 сантиметров;
проводка не должна соприкасаться со строительными конструкциями из металла;
применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Схемы электропроводки

Вся электрика в доме начинается с разработки подробного плана и схемы. Главное в схеме - это указать места монтажа приборов и прокладывания кабелей, также важно точно определить месторасположение розеток, выключателей, светильников и бытовой техники.
Для упрощения разводки проводов потребители разделяются на группы.

Группировка потребителей может быть произвольной. Она упрощает схему подключения, распределяет нагрузку и позволяет экономить материалы.
Схема электропроводки дома на даче отличается от квартирной методом подводки кабеля: в многоэтажном - начинается от этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.
